Снятие и установка динамиков и антенны аудиосистемы - Ниссан Микра

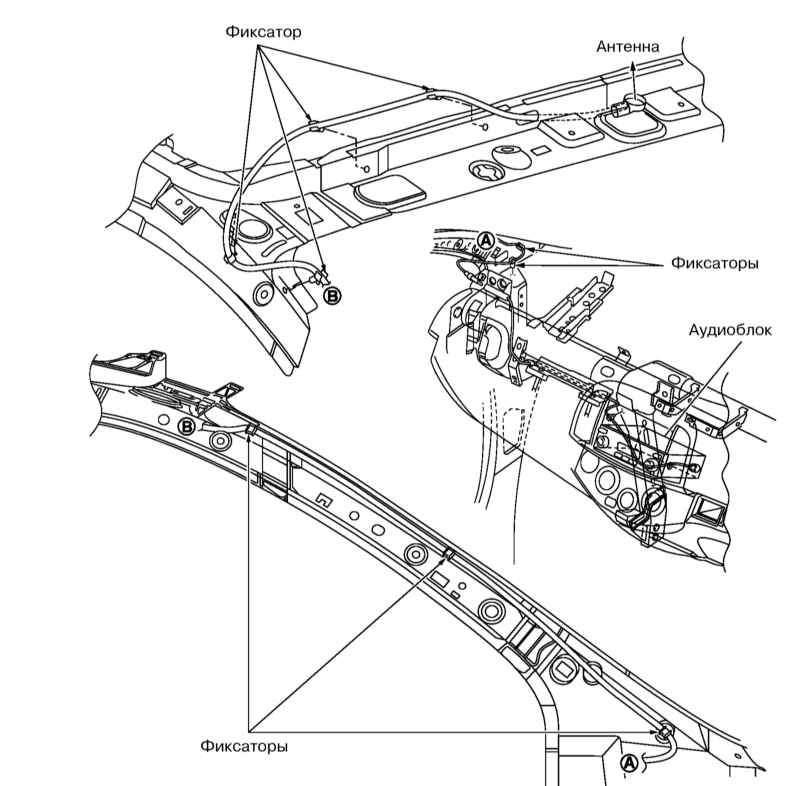

Схема прокладки и крепления антенного провода




 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Для снятие динамиков, расположенных в дверях, предварительно следует снять облицовку соответствующей двери (см. Главу Кузов).

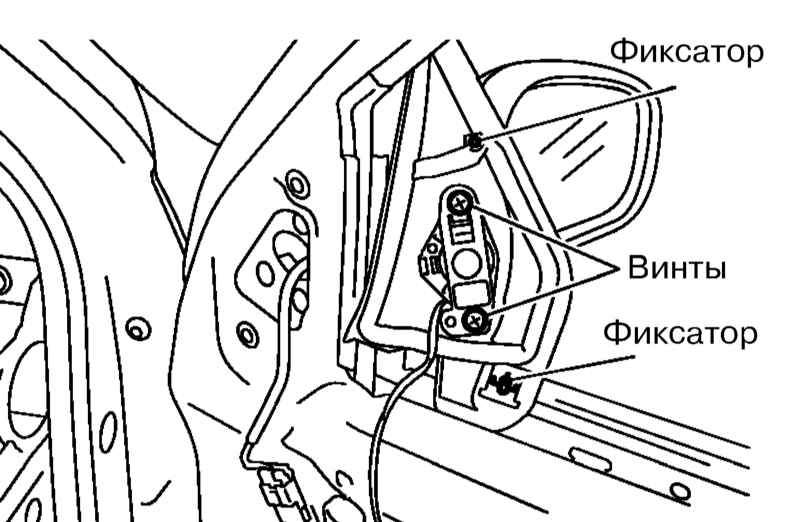

  1. Для снятия переднего высокочастотного динамика дополнительно следует снять треугольную накладку.

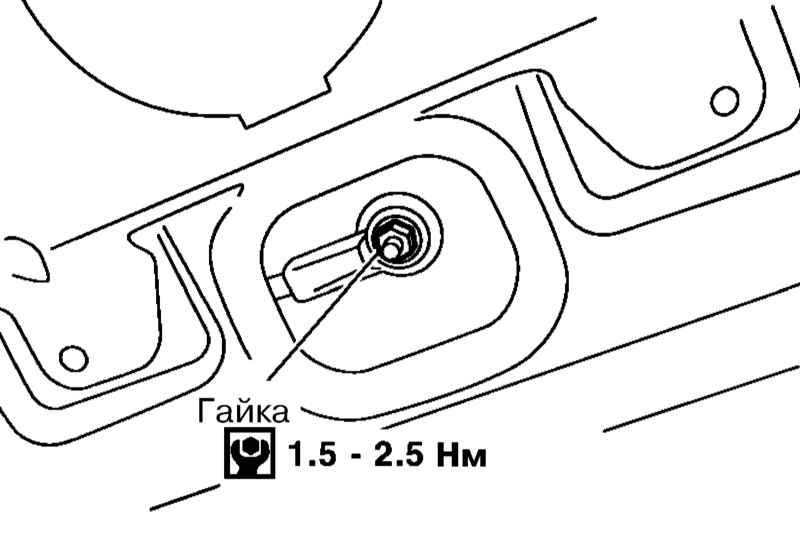

  1. Для снятия антенны снимите отделку потолка (см. Главу Кузов), разъедините разъем антенны и отдайте ее крепежную гайку.











Снятие и установка компонентов системы SRS - Ниссан Микра

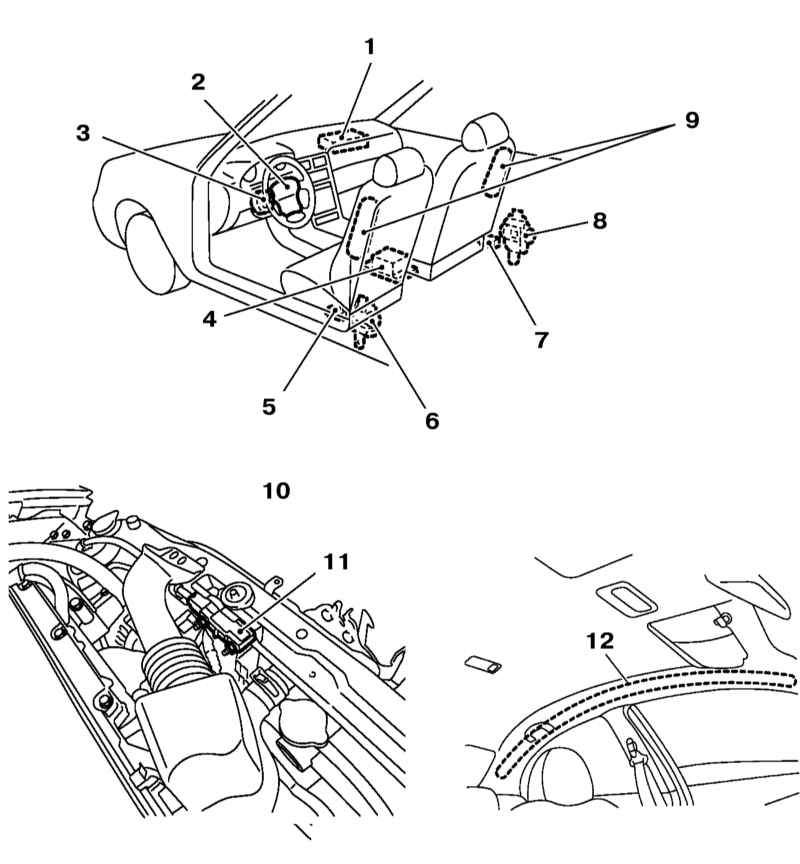

Компоненты системы SRS

1 — Блок передней подушки безопасности переднего пассажира
2 — Блок передней подушки безопасности водителя
3 — Спиральная пружина
4 — Блок управления SRS
5 — Датчик удара слева
6 — Аварийный натяжитель ремня безопасности

 7 — Датчик удара справа
8 — Аварийный натяжитель ремня безопасности
9 — Блоки боковых подушек безопасности
10 — Двигательный отсек
11 — Датчик фронтального удара
12 — Блок надувных занавесей



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снятие и установка блока передней подушки безопасности водителя описывается в Разделе Снятие и установка рулевого колеса, блока подушки безопасности и спиральной пружины.
  2. Снятие и установка аварийных натяжителей ремней безопасности описывается в Разделе Снятие и установка передних ремней безопасности.
  3. Перед началом работы отсоедините от аккумуляторной батареи сначала отрицательный, а затем положительный провод. Изолируйте полюса батареи и выждите не менее 3 минут.


Разборка блоков подушек безопасности и надувных занавесей не допустима.


Не подвергайте компоненты системы SRS воздействию температуры свыше 90 град., не допускайте попадания в них масел, смазок или воды. Подвергшиеся удару (например, при падении) компоненты системы SRS требуется заменить.
  1. Установка производится в обратном порядке, используйте новый крепеж и затягивайте его с требуемыми усилиями.

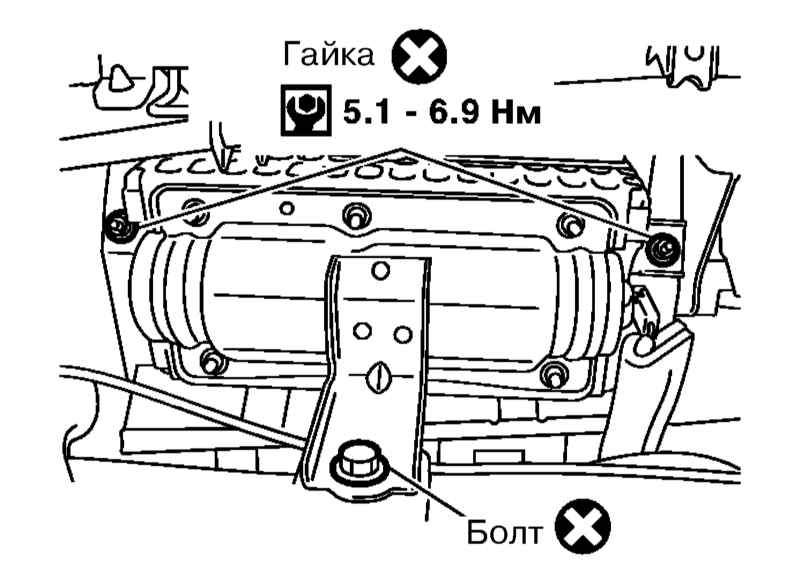

Блок передней подушки безопасности переднего пассажира

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите вещевой ящик вместе с крышкой (см. Раздел Снятие и установка панели приборов и ее компонентов).
  1. Разъедините разъем электропроводки блока подушки безопасности и отдайте его крепеж.
  1. Вытяните блок подушки безопасности из панели приборов.

Блоки боковых подушек безопасности

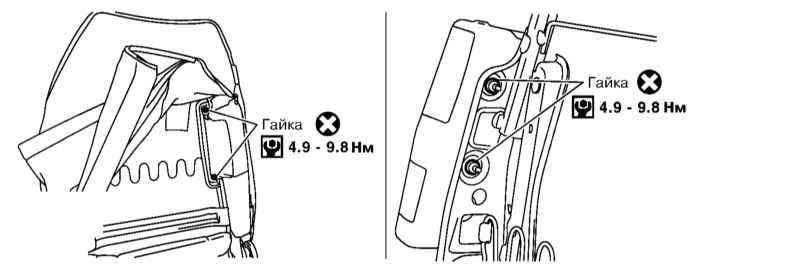

Крепеж блока боковой подушки безопасности




 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите соответствующее сиденье и его спинку (см. Раздел Снятие и установка переднего сиденья).
  2. Разъедините разъем электропроводки блока подушки безопасности и отдайте его крепежные гайкию
  3. Снимите блок подушки безопасности с сиденья.

Блоки надувных занавесей

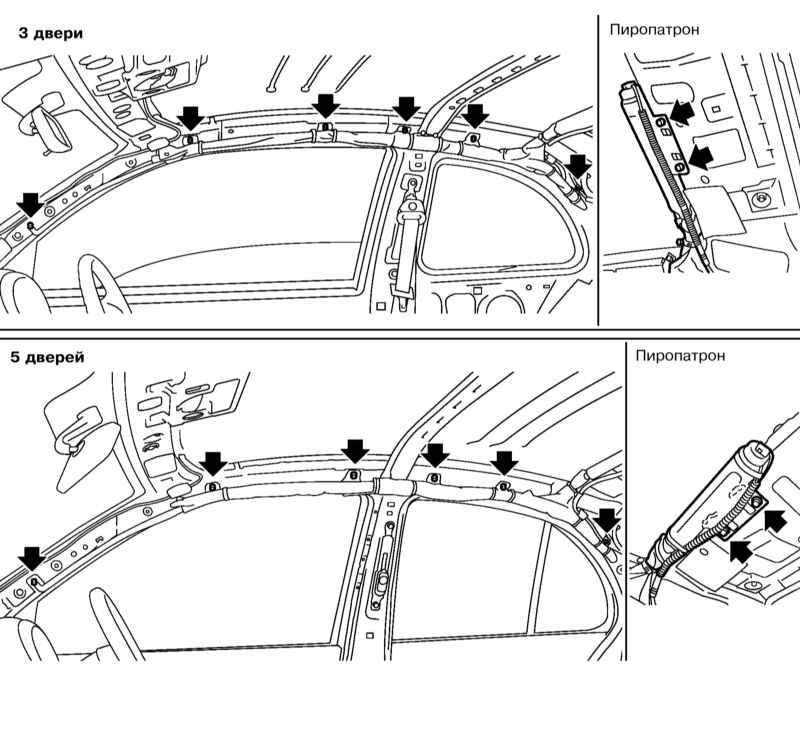

Крепеж блока надувных занавесей




 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите отделку потолка (см. Раздел Снятие и установка прочих отделочных панелей).
  2. Разъедините разъем электропроводки блока надувных занавесей.
  3. Отдайте крепежные болты и высвободите блоки надувных занавесей из фиксаторов.
  4. Снимите блок надувных занавесей.

Датчики

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Местоположение датчика фронтального удара указано на иллюстрации Компоненты системы SRS. Для снятия отдайте его крепежные гайки.

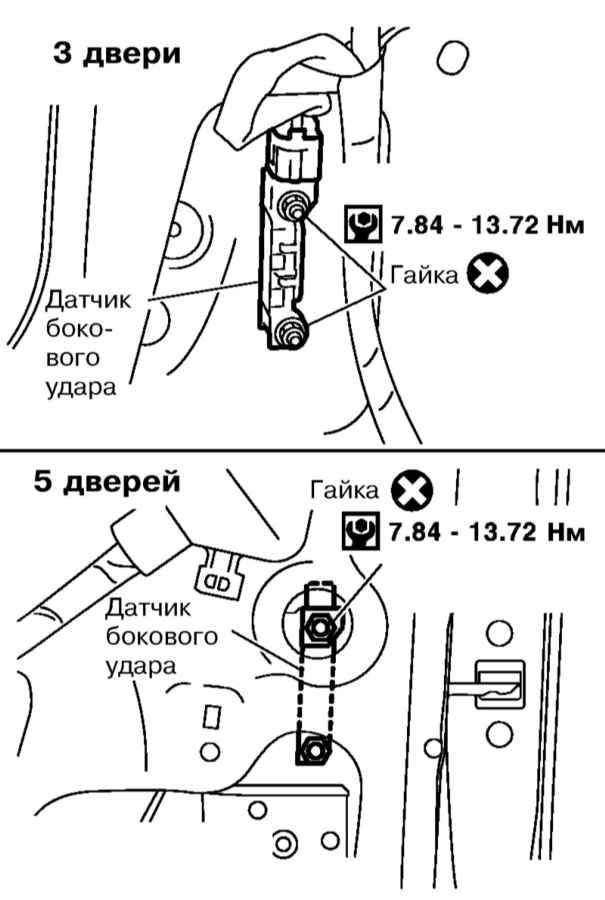

  1. Для снятия датчиков боковых ударов снимите соответствующий ремень безопасности, разъедините разъем датчик, отдайте его крепежную гайку и снимите датчик.

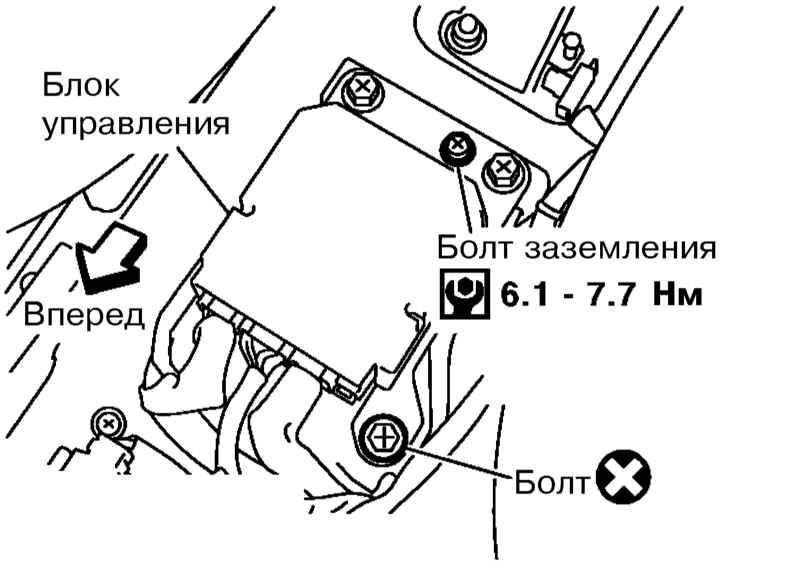

Блок управления

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Разъедините разъемы всех блоков подушек безопасности и аварийных натяжителей ремней безопасности (см. Раздел Снятие и установка панели приборов и ее компонентов).
  2. Снимите центральную консоль (см. Раздел Снятие и установка панели приборов и ее компонентов).
  1. Разъедините разъем блока управления SRS, выверните болт его заземления и крепежные болты, после чего снимите блок управления.
