Qashqai J11. Body repair - part 6





REPLACEMENT OPERATIONS

BRM-81

< REMOVAL AND INSTALLATION >

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

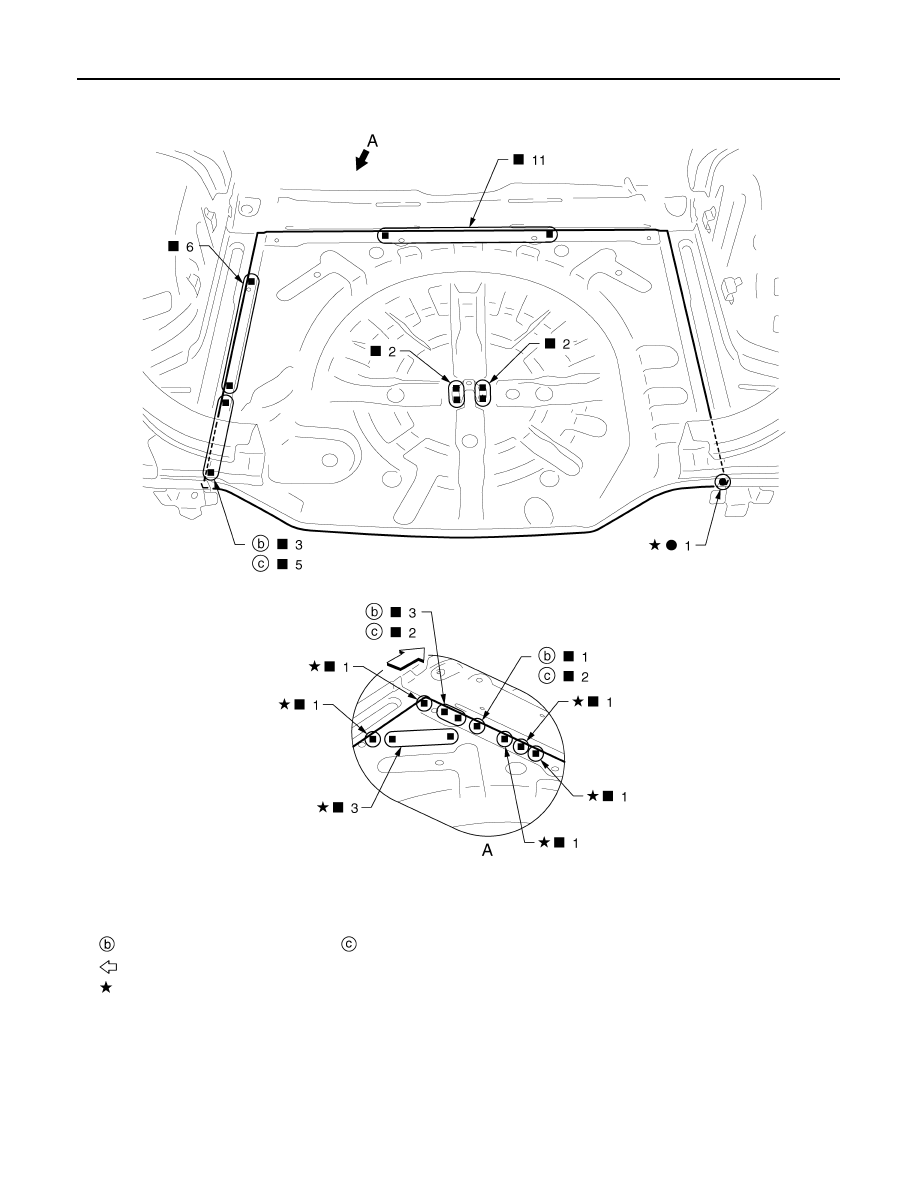

Rear Panel

INFOID:0000000010287999

Rear Floor Rear

INFOID:0000000010288000

Work after rear panel is removed.

Unit: mm (in)

: Vehicle front

: Welding method and the number of welding points apply to both side of the vehicle.

Replacement part

z

Upper rear panel assembly

JSKIA4029GB

BRM-82

< REMOVAL AND INSTALLATION >

[FOR EUROPE (LHD)]

REPLACEMENT OPERATIONS

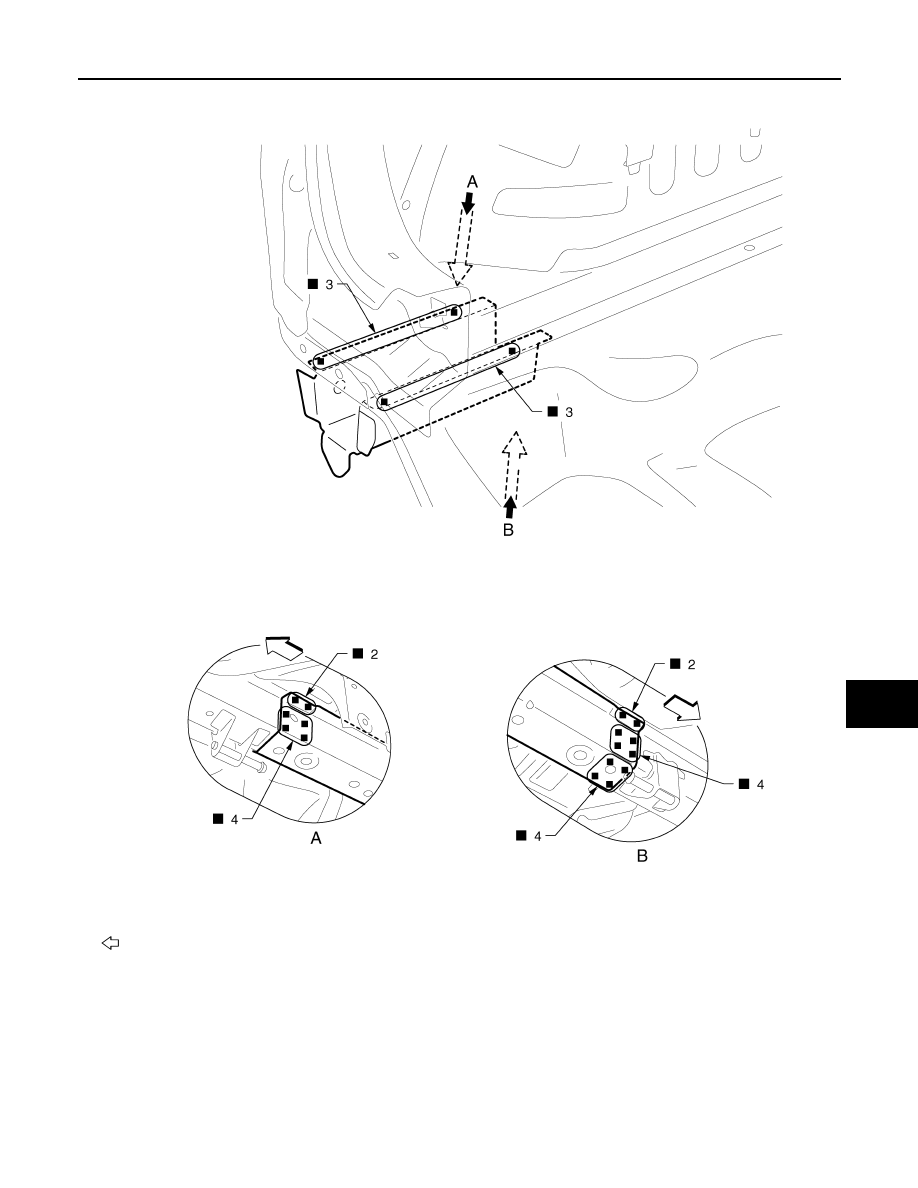

Rear Side Member Extension

INFOID:0000000010288001

Work after rear panel is removed.

Left side

Right side

: Vehicle front

: Welding method and the number of welding points apply to both side of the vehicle.

Replacement part

z

Rear floor rear

z

Spare wheel clamp bracket assem-
bly

JSKIA4030ZZ

REPLACEMENT OPERATIONS

BRM-83

< REMOVAL AND INSTALLATION >

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

: Vehicle front

Replacement part

z

Rear side member extension assem-
bly

JSKIA4031ZZ

BRM-84

< REMOVAL AND INSTALLATION >

[FOR EUROPE (LHD)]

REPLACEMENT OPERATIONS

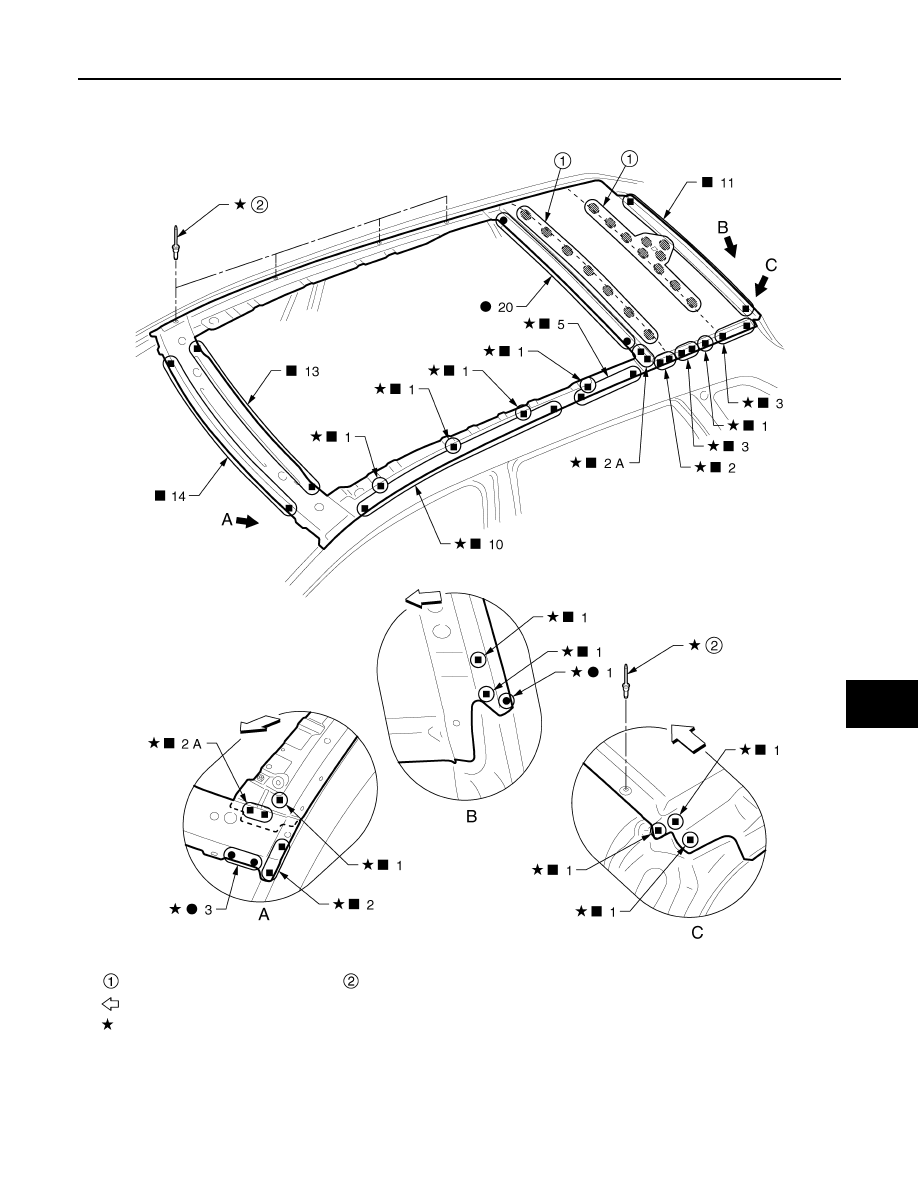

Roof (Without Sunroof Models)

INFOID:0000000010288002

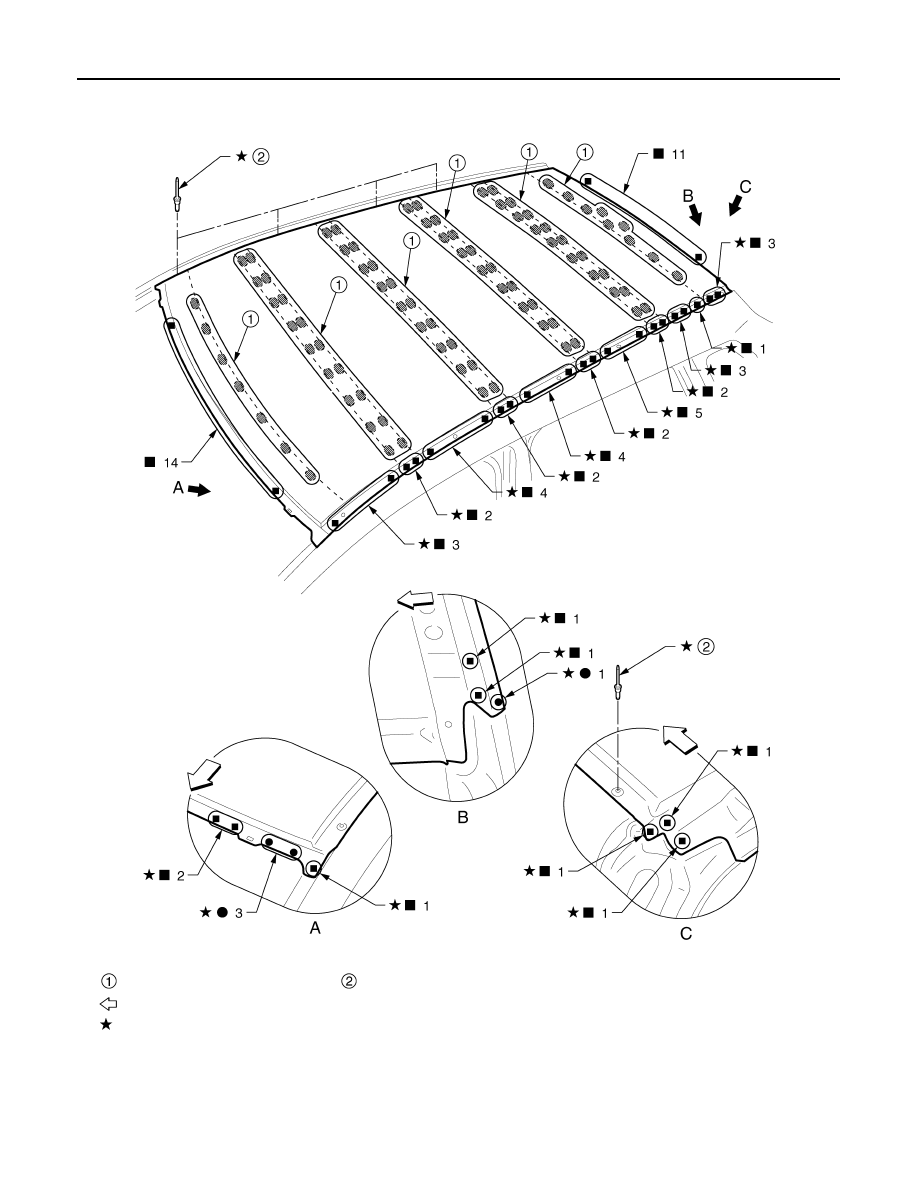

Body sealing

Rivet

: Vehicle front

: Welding method and the number of welding points apply to both side of the vehicle.

Replacement part

z

Roof

z

1st roof bow

z

2nd roof bow

z

3rd roof bow

z

4th roof bow

JSKIA4032ZZ

REPLACEMENT OPERATIONS

BRM-85

< REMOVAL AND INSTALLATION >

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Roof (With Sunroof Models)

INFOID:0000000010288003

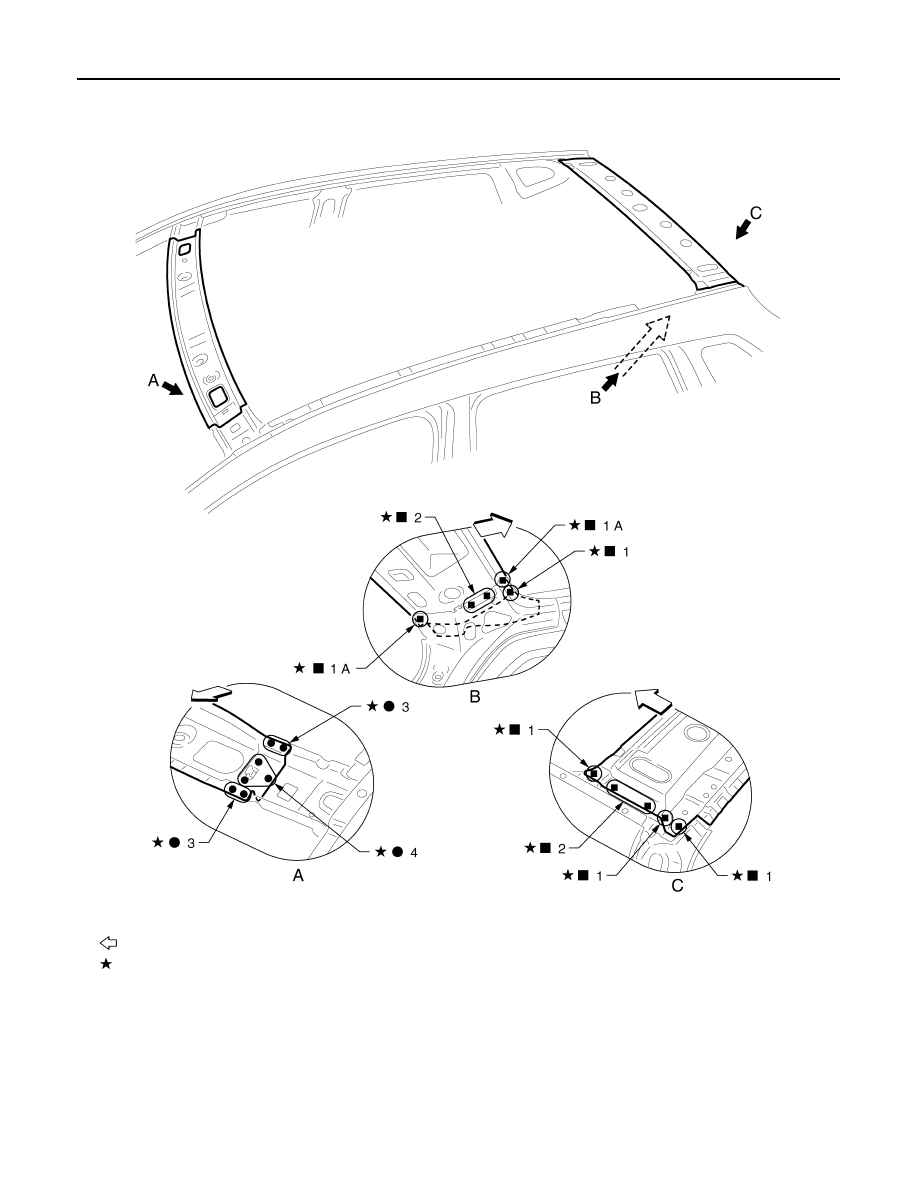

Roof Rail

INFOID:0000000010312607

Work after roof is removed.

Body sealing

Rivet

: Vehicle front

: Welding method and the number of welding points apply to both side of the vehicle.

Replacement part

z

Sunroof assembly

z

Center roof bow

JSKIA4257ZZ

BRM-86

< REMOVAL AND INSTALLATION >

[FOR EUROPE (LHD)]

REPLACEMENT OPERATIONS

: Vehicle front

: Welding method and the number of welding points apply to both side of the vehicle.

Replacement part

z

Front roof rail assembly

z

Rear roof rail assembly

JSKIA4033ZZ

BODY ALIGNMENT

BRM-87

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

SERVICE DATA AND SPECIFICATIONS (SDS)

BODY ALIGNMENT

2WD

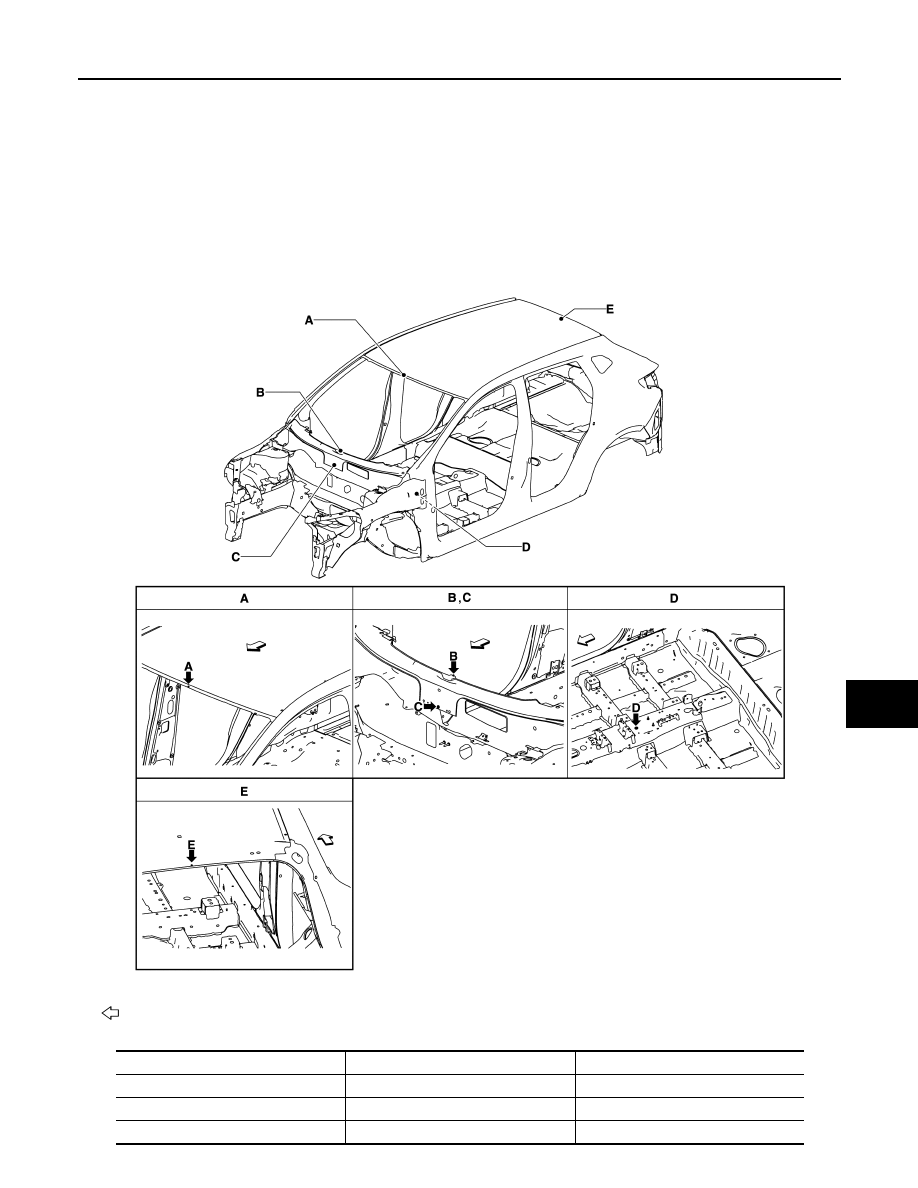

2WD : Body Center Marks (Without Sunroof Models)

INFOID:0000000010288005

A mark is placed on each part of the body to indicate the vehicle center. When repairing the vehicle frame
(members, pillars, etc.) damaged by an accident which it enables more accurate and effective repair by using
these marks together with body alignment specifications.

Unit: mm (in)

: Vehicle front

Points

Portion

Marks

A

Front roof

Embossment

B

Cowl top

indent

C

Cowl top

Hole

φ

8 (0.31)

JSKIA3903ZZ

BRM-88

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

BODY ALIGNMENT

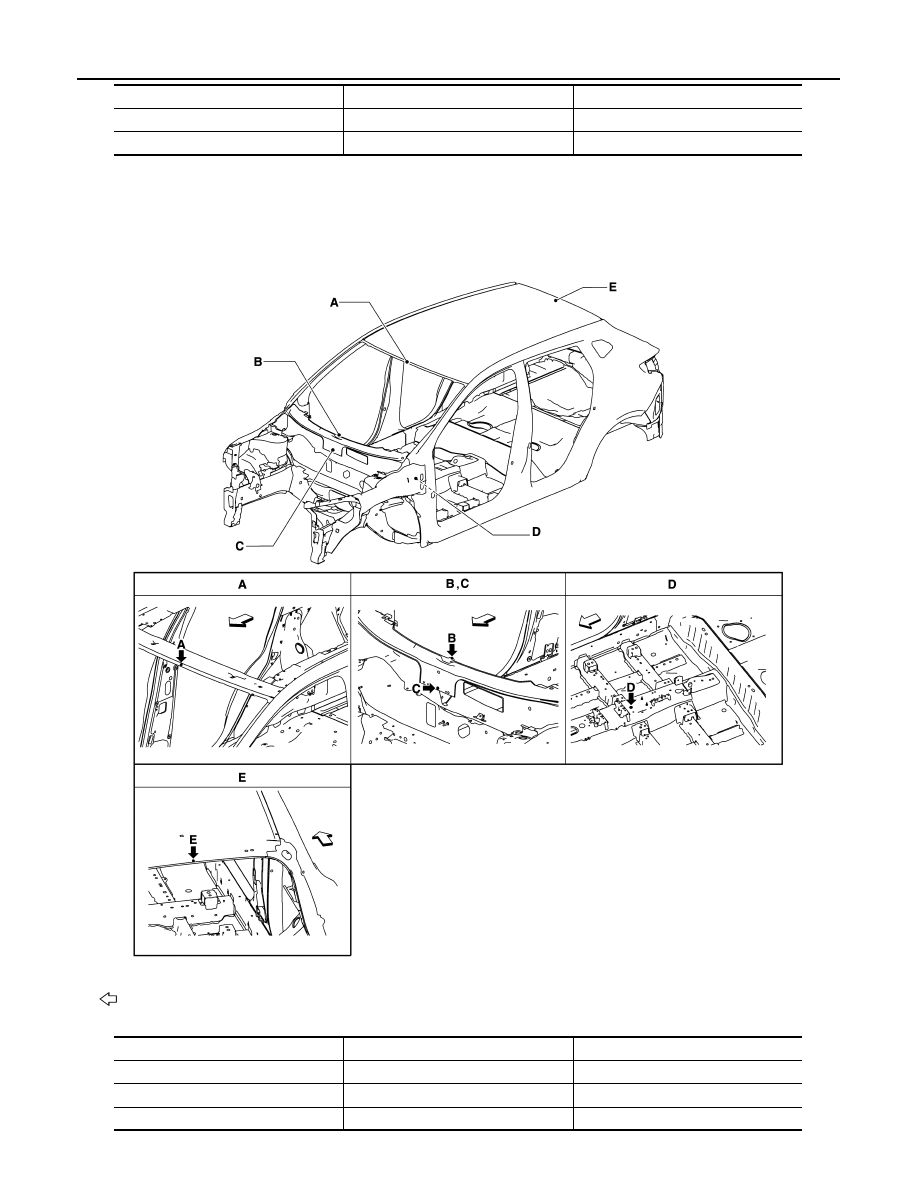

2WD : Body Center Marks (With Sunroof Models)

INFOID:0000000010305264

A mark is placed on each part of the body to indicate the vehicle center. When repairing the vehicle frame
(members, pillars, etc.) damaged by an accident which it enables more accurate and effective repair by using
these marks together with body alignment specifications.

Unit: mm (in)

D

Trans control reinforcement

Hole 12

×

14 (0.47

×

0.55)

E

Rear roof

Embossment

Points

Portion

Marks

: Vehicle front

Points

Portion

Marks

A

Upper front roof rail

Embossment

B

Cowl top

indent

C

Cowl top

Hole

φ

8 (0.31)

JSKIA3904ZZ

BODY ALIGNMENT

BRM-89

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

2WD : Description

INFOID:0000000010288006

• All dimensions indicated in the figures are actual.
• When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge itself

to make sure there is no free play.

• When a measuring tape is used, check to be sure there is no elongation, twisting or bending.
• Measurements should be taken at the center of the mounting holes.
• An asterisk (*) following the value at the measuring point indicates that the measuring point on the other side

is symmetrically the same value.

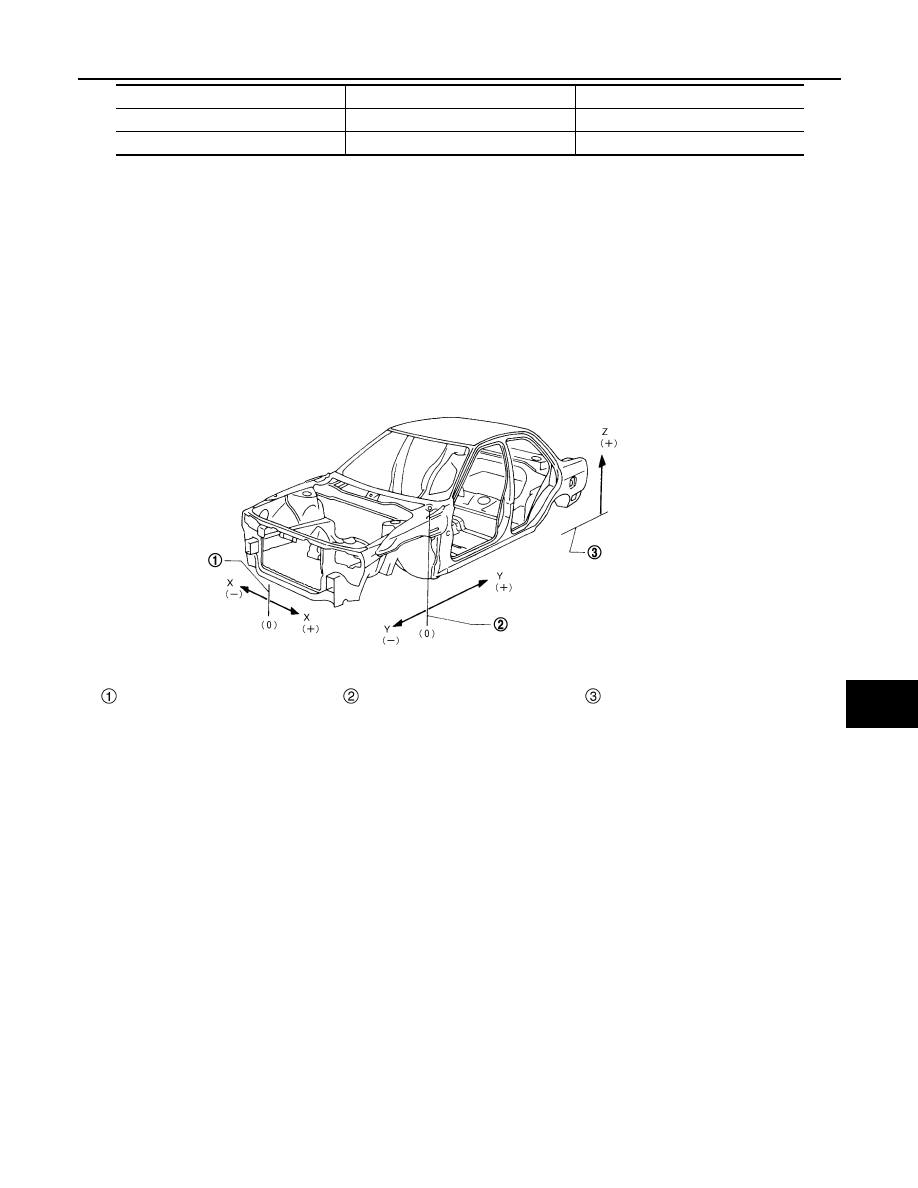

• The coordinates of the measurement points are the distances measured from the standard line of

X

Y

and

Z

.

Z

: Imaginary base line [200 mm (7.87 in) below datum line (

0Z

 at design plan)]

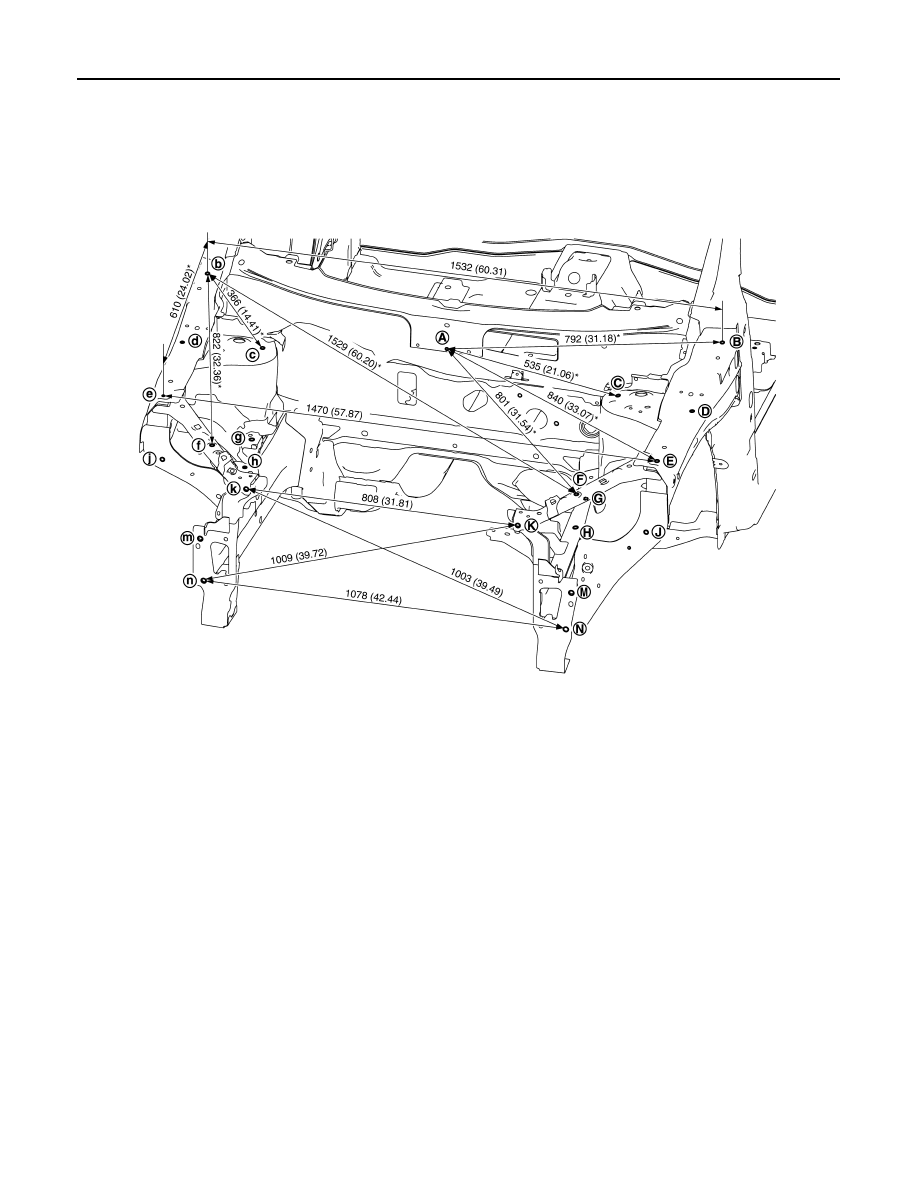

2WD : Engine Compartment (R9M Engine Models)

INFOID:0000000010288007

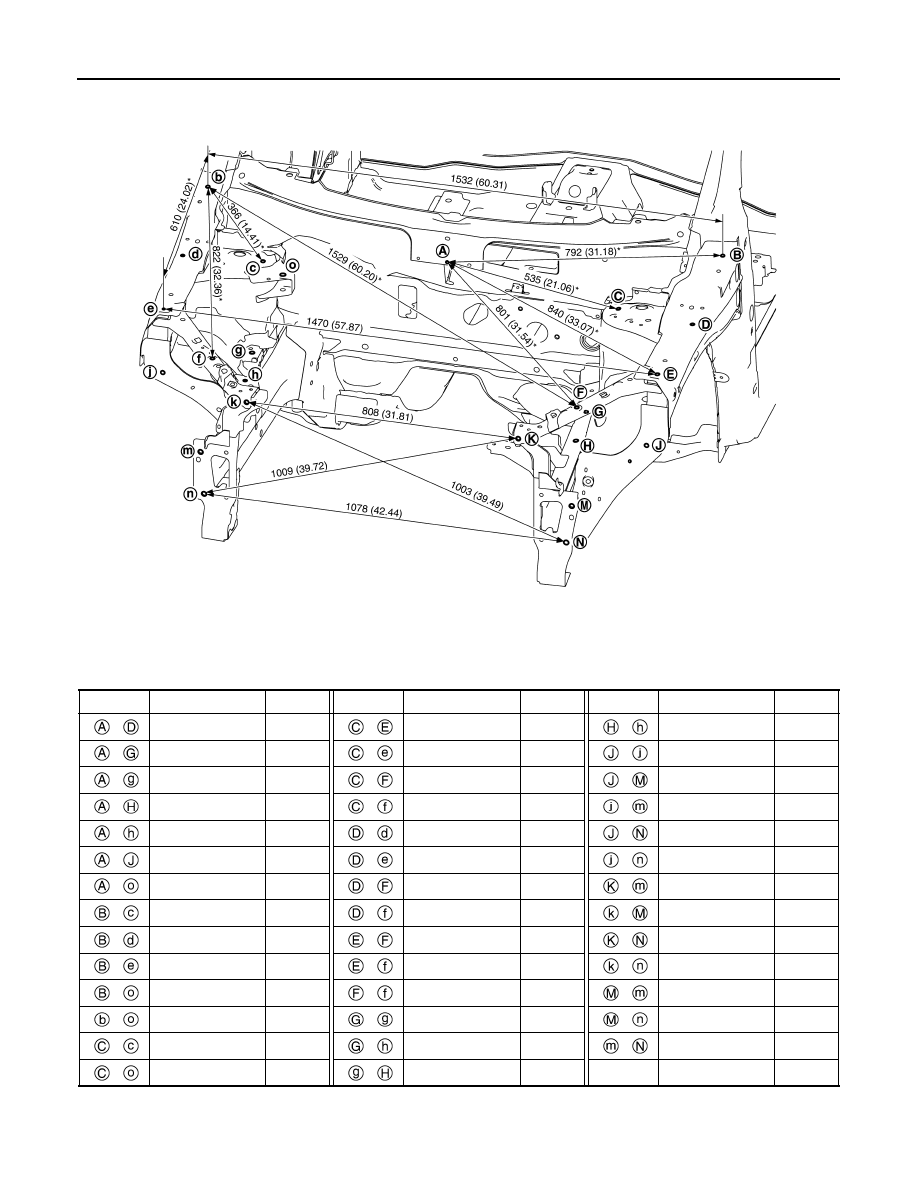

MEASUREMENT

Dimensions marked with

*

 indicate symmetrically identical dimensions on both the right and left hand of the

vehicle.

D

Trans control reinforcement

Hole 12

×

14 (0.47

×

0.55)

E

Rear roof

Embossment

Points

Portion

Marks

Vehicle center

Front axle center

Imaginary base line

JSKIA0073GB

BRM-90

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

BODY ALIGNMENT

«The others»

Unit: mm (in)

MEASUREMENT POINTS

Unit: mm (in)

JSKIA3905GB

Point

Dimension

Memo

Point

Dimension

Memo

Point

Dimension

Memo

 –

766 (30.16)*

 –

391 (15.39)*

 –

972 (38.27)

 –

594 (23.39)

 –

1307 (51.46)*

 –

1440 (56.69)

 –

618 (24.33)

 –

514 (20.24)*

 –

294 (11.57)

 –

672 (26.46)

 –

1188 (46.77)*

 –

305 (12.01)

 –

684 (26.93)

 –

1516 (59.68)

 –

364 (14.33)

 –

883 (34.76)*

 –

1522 (59.92)*

 –

383 (15.08)

 –

474 (18.66)

 –

525 (20.67)*

 –

980 (38.58)

 –

1325 (52.17)*

 –

1386 (54.57)*

 –

983 (38.70)

 –

1556 (61.26)*

 –

265 (10.43)*

 –

374 (14.72)

 –

1620 (63.78)*

 –

1291 (50.83)*

 –

376 (14.80)

 –

1266 (49.84)

 –

1086 (42.76)

 –

1105 (43.50)

 –

454 (17.87)

 –

980 (38.58)

 –

1101 (43.35)

 –

1058 (41.65)

 –

984 (38.74)

 –

1097 (43.19)

 –

986 (38.82)

 –

995 (39.17)

BODY ALIGNMENT

BRM-91

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Unit: mm (in)

: Vehicle front

JSKIA3906ZZ

Point

Material

Point

Material

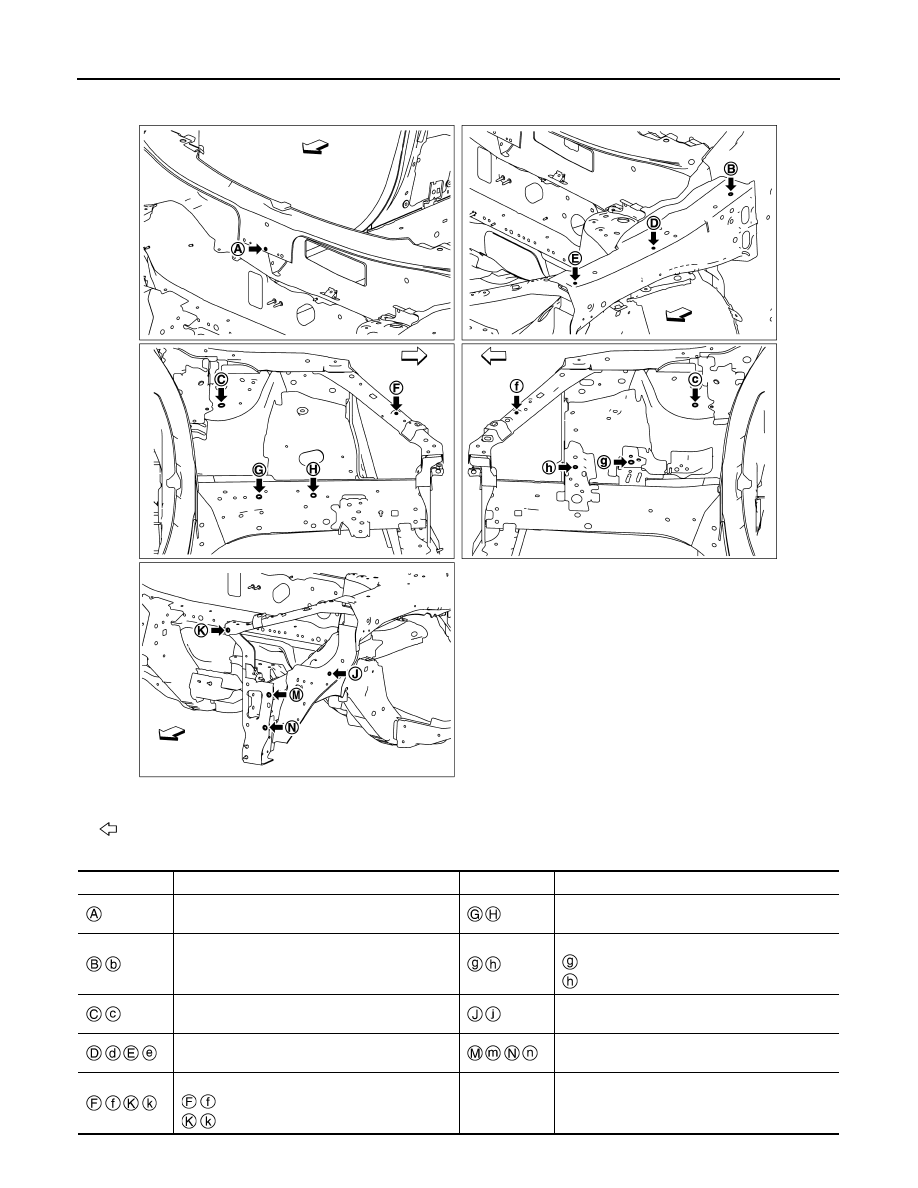

Cowl top hole center of center positioning mark

φ

8 (0.31)



Front side member hole center

φ

14 (0.55)



Hood hinge installing hole center

φ

12 (0.47)



Engine mounting bracket hole center

φ

14 (0.55)

φ

11 (0.43)



Front strut installing hole center 16

×

10

(0.63

×

0.39)



Hoodledge connector hole center

φ

12 (0.47)







Front fender installing hole center

φ

7 (0.28)







Front bumper stay installing hole center

φ

14

(0.55)







Upper radiator core support hole center

 :

φ

7 (0.28)

 :

φ

13 (0.51)

Torque rod mounting bracket hole center

φ

16

(0.63)

BRM-92

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

BODY ALIGNMENT

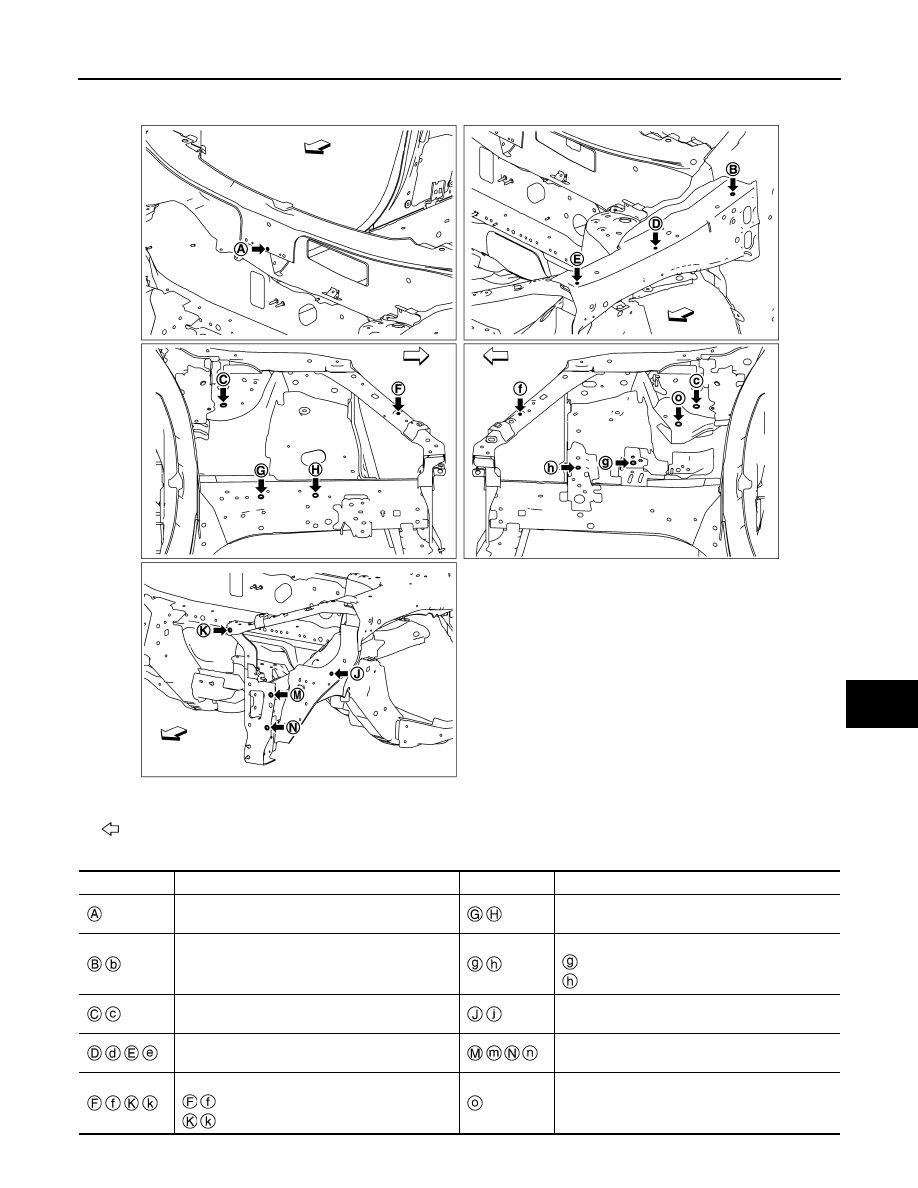

2WD : Engine Compartment (Except for R9M Engine Models)

INFOID:0000000010305267

MEASUREMENT

Dimensions marked with

*

 indicate symmetrically identical dimensions on both the right and left hand of the

vehicle.

«The others»

Unit: mm (in)

JSKIA3907GB

BODY ALIGNMENT

BRM-93

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Unit: mm (in)

MEASUREMENT POINTS

Point

Dimension

Memo

Point

Dimension

Memo

Point

Dimension

Memo

 –

766 (30.16)*

 –

1188 (46.77)*

 –

294 (11.57)

 –

594 (23.39)

 –

1516 (59.68)

 –

305 (12.01)

 –

618 (24.33)

 –

1522 (59.92)*

 –

364 (14.33)

 –

672 (26.46)

 –

525 (20.67)*

 –

383 (15.08)

 –

684 (26.93)

 –

1386 (54.57)*

 –

980 (38.58)

 –

883 (34.76)*

 –

265 (10.43)*

 –

983 (38.70)

 –

1325 (52.17)*

 –

1291 (50.83)*

 –

374 (14.72)

 –

1556 (61.26)*

 –

1086 (42.76)

 –

376 (14.80)

 –

1620 (63.78)*

 –

980 (38.58)

 –

1105 (43.50)

 –

1058 (41.65)

 –

984 (38.74)

 –

1101 (43.35)

 –

391 (15.39)*

 –

995 (39.17)

 –

1197 (43.19)

 –

1307 (51.46)*

 –

972 (38.27)

 –

514 (20.24)*

 –

1440 (56.69)

BRM-94

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

BODY ALIGNMENT

Unit: mm (in)

: Vehicle front

JSKIA3908ZZ

Point

Material

Point

Material

Cowl top hole center of center positioning mark

φ

8 (0.31)



Front side member hole center

φ

14 (0.55)



Hood hinge installing hole center

φ

12 (0.47)



Engine mounting bracket hole center

φ

14 (0.55)

φ

11 (0.43)



Front strut installing hole center 16

×

10

(0.63

×

0.39)



Hoodledge connector hole center

φ

12 (0.47)







Front fender installing hole center

φ

7 (0.28)







Front bumper stay installing hole center

φ

14

(0.55)







Upper radiator core support hole center

 :

φ

7 (0.28)

 :

φ

13 (0.51)

BODY ALIGNMENT

BRM-95

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

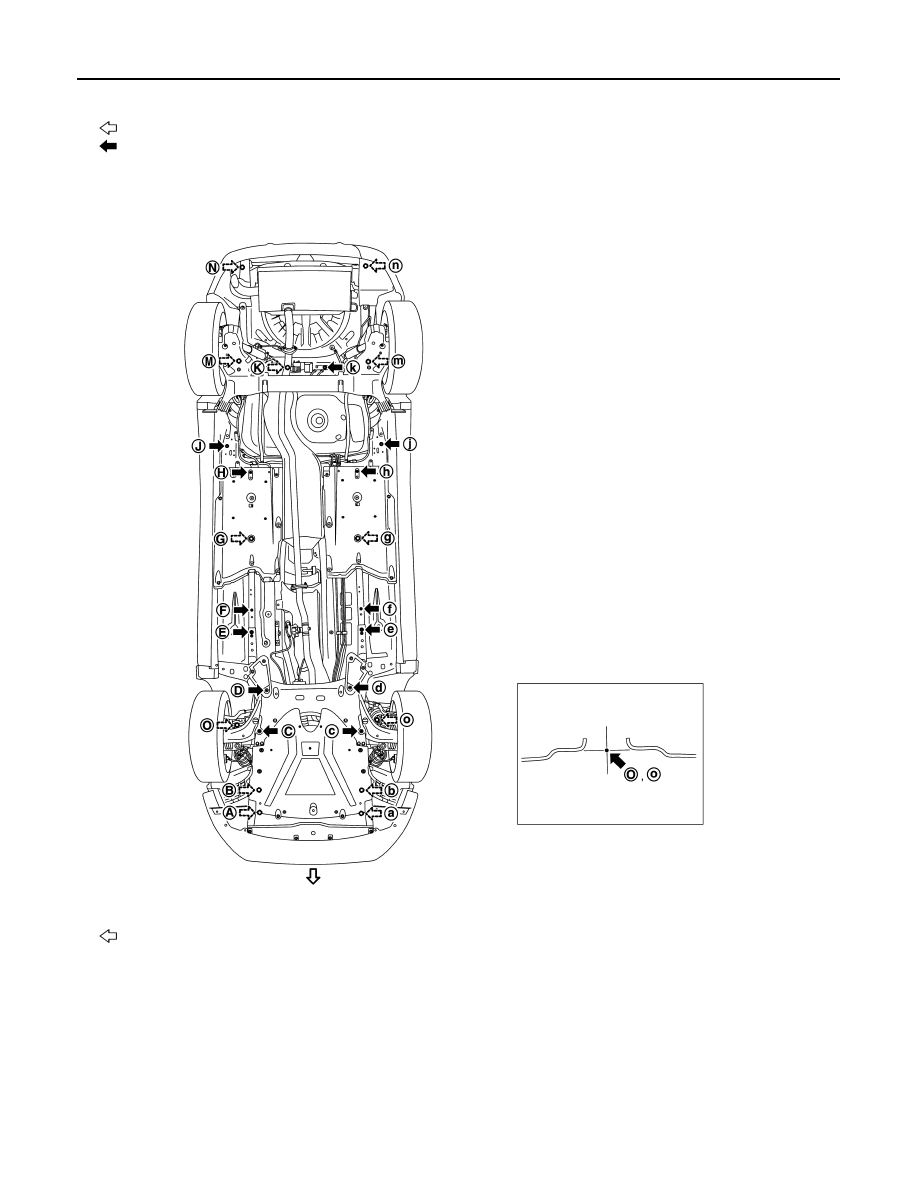

2WD : Underbody

INFOID:0000000010288008

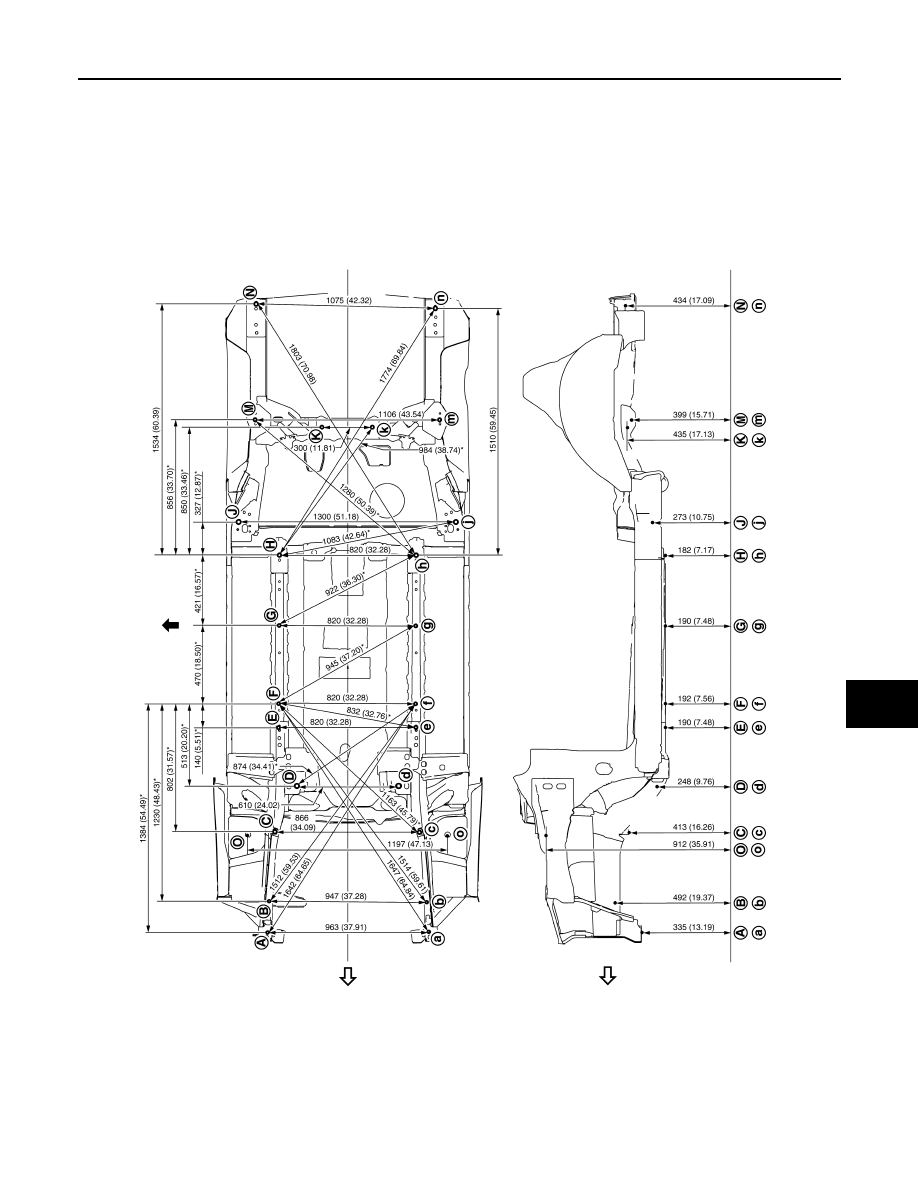

MEASUREMENT

Dimensions marked with

*

 indicate symmetrically identical dimensions on both the right and left hand of the

vehicle.

JSKIA3909GB

BRM-96

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

BODY ALIGNMENT

MEASUREMENT POINTS

Unit: mm (in)

: Vehicle front

: Vehicle left side

: Vehicle front

JSKIA3910ZZ
