Nissan Qashqai J11. Manual - part 912





PB-30

< ECU DIAGNOSIS INFORMATION >

ELECTRIC PARKING BRAKE CONTROL MODULE

DTC Inspection Priority Chart

INFOID:0000000010318126

When multiple DTCs are displayed simultaneously, check one by one according to the following priority list.

C1BDA

ACTUATOR MALF
(LH)

[MECHANICAL MAL-
FUNCTION]

Other side actuator’s apply and release are available.

[COMMAND POSI
NOT REACHABLE]

[PFM/INCORRECT
OPERATION]

[CIRC CRRNT BE-
LOW THRESHLD]

[CIRC CRRNT ABOVE
THRESHOLD]

[CIRC CURRENT OUT
OF RANGE]

C1BDB

ACTUATOR MALF
(RH)

[MECHANICAL MAL-
FUNCTION]

[COMMAND POSI
NOT REACHABLE]

[PFM/INCORRECT
OPERATION]

[CIRC CRRNT BE-
LOW THRESHLD]

[CIRC CRRNT ABOVE
THRESHOLD]

[CIRC CURRENT OUT
OF RANGE]

C1BDF

MODE

Automatic apply and release are prohibited.

U0100

ECM/PCM A

U0111

BATTERY ENERGY CONTROL MODULE A

U0129

BRAKE SYSTEM CONTROL MODULE

• Automatic apply and release are prohibited.
• Brake force is degraded.

U0140

BCM

Automatic apply and release are prohibited.

U0155

IPC CONTROL MODULE

Automatic release is prohibited.

U0401

VCM

Automatic apply and release are prohibited.

U0418

BRAKE CONTROL MODULE

• Automatic apply and release are prohibited.
• Brake force is degraded.

U0422

BCM

Automatic release is prohibited.

U1000

CAN COMM CIRCUIT

[BUS OFF]

• Automatic apply and release are prohibited.
• Brake force is degraded.

[ERRATIC]

U1060

VEHICLE SPEED

U1061

IPDM E/R SYSTEM

Automatic release is prohibited.

DTC

Display item

Vehicle condition

Priority

Detected item (DTC)

1

• C10C8 CONTROL MODULE

2

• U0129 BRAKE SYSTEM CONTROL MODULE
• U0140 BCM
• U0155 IPC CONTROL MODULE
• U0401 ECM
• U0422 BCM
• U1000 CAN COMM CIRCUIT

ELECTRIC PARKING BRAKE CONTROL MODULE

PB-31

< ECU DIAGNOSIS INFORMATION >

C

D

E

G

H

I

J

K

L

M

A

B

PB

N

O

P

DTC Index

INFOID:0000000010835536

3

• C10E3 PARKING BRAKE SWITCH

4

• C1BD0 MOTOR FET
• C1BD5 POWER SUPPLY VOLTAGE
• C10E6 IGNITION SWITCH

5

• C1BDA  ACTUATOR
• C1BDB  ACTUATOR

Priority

Detected item (DTC)

DTC

Display item

Electric
parking

indicator

lamp

Master

warning

lamp
(red)

Brake

system

warning

lamp

(yellow)

Parking

switch

indicator

lamp

Refer to

C10C8

CONTROL MODULE

[INTERNAL ELEC-
TRIC MALFUNCTION]

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-62, "DTC Description"

[WATCHDOG/
SAFTY

µ

C ERROR]

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

[SUPERVISION
SOFTWARE ERROR]

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

[EVENT INFORMA-
TION]

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

[NOT COFIGURED]

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

[DEACTIVATED]

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

C10E3

PARKING BRAKE SW

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-65, "DTC Description"

C10E6

IGNITION SWITCH

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-68, "DTC Description"

C1BD0

MOTOR

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-71, "DTC Description"

C1BD1

PARKING BRAKE SW

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-74, "DTC Description"

C1BD2

PARKING BRAKE SW

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-77, "DTC Description"

C1BD3

PARKING BRAKE SW

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-80, "DTC Description"

C1BD4

G SENSOR

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-83, "DTC Description"

C1BD5

POWER SUPPLY VOLT

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-84, "DTC Description"

C1BD6

DOOR SW

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-87, "DTC Description"

C1BD7

CLUTCH SENSOR

[WRONG MOUNTING]

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-89, "DTC Description"

C1BD9

INITIALIZE POSITION

Blink

OFF

ON

Blink

PB-93, "DTC Description"

PB-32

< ECU DIAGNOSIS INFORMATION >

ELECTRIC PARKING BRAKE CONTROL MODULE

*1: Electric parking brake system is apply status
*2: Electric parking brake system is release status

U1060

VEHICLE SPEED

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-129, "DTC Descrip-

tion"

U1061

IPDM E/R SYSTEM

ON

*1

OFF

*2

OFF

ON

ON

*1

OFF

*2

PB-131, "DTC Descrip-

tion"

DTC

Display item

Electric
parking

indicator

lamp

Master

warning

lamp
(red)

Brake

system

warning

lamp

(yellow)

Parking

switch

indicator

lamp

Refer to

ELECTRIC PARKING BRAKE SYSTEM

PB-33

< WIRING DIAGRAM >

C

D

E

G

H

I

J

K

L

M

A

B

PB

N

O

P

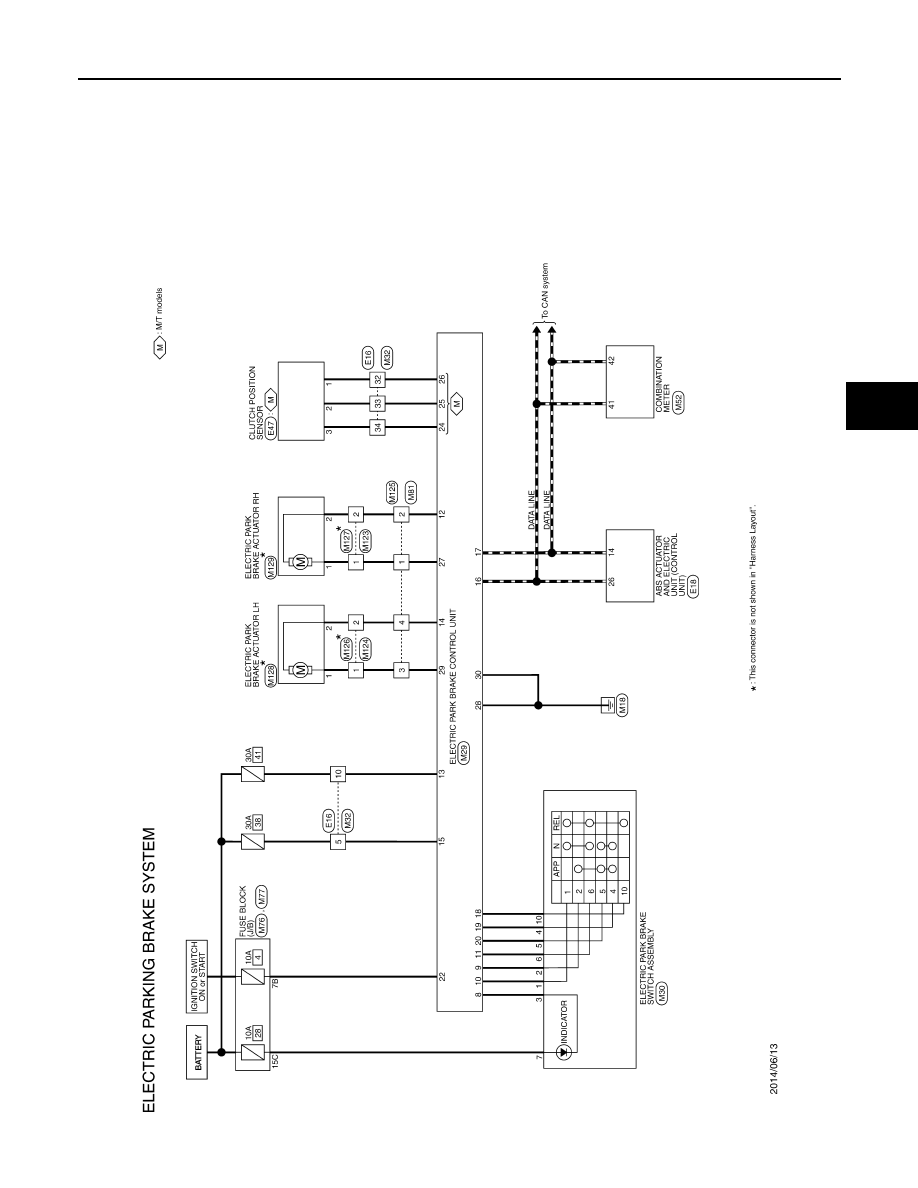

WIRING DIAGRAM

ELECTRIC PARKING BRAKE SYSTEM

Wiring Diagram

INFOID:0000000010318128

JRFWC2161GB
