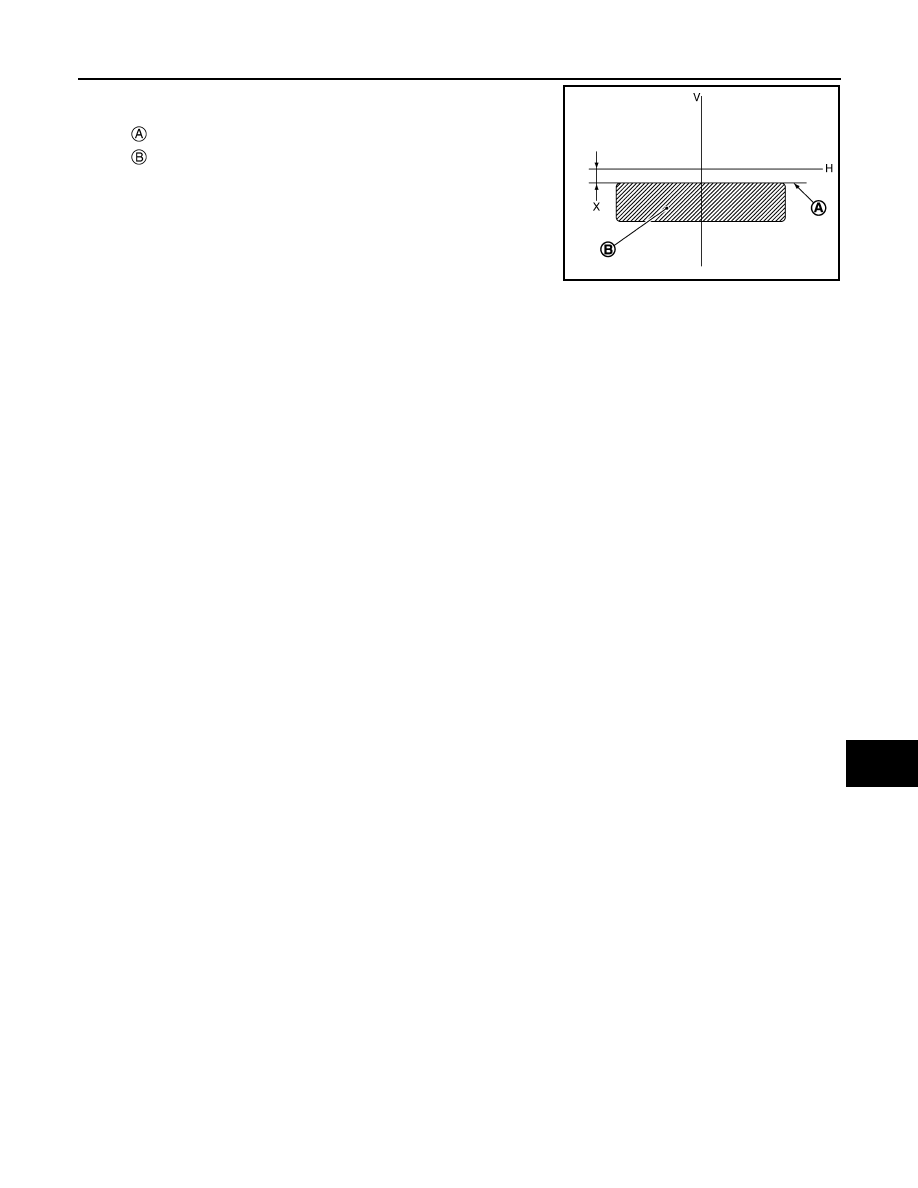

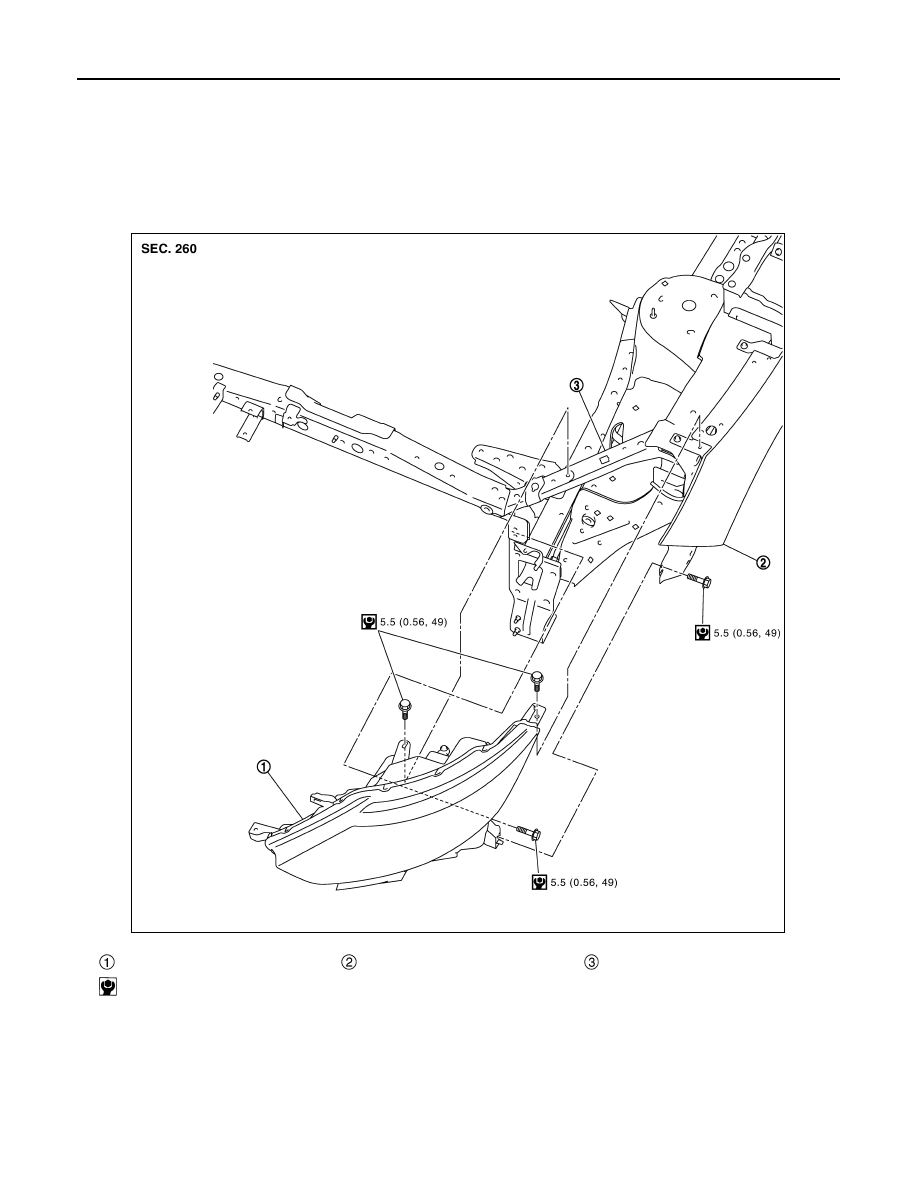

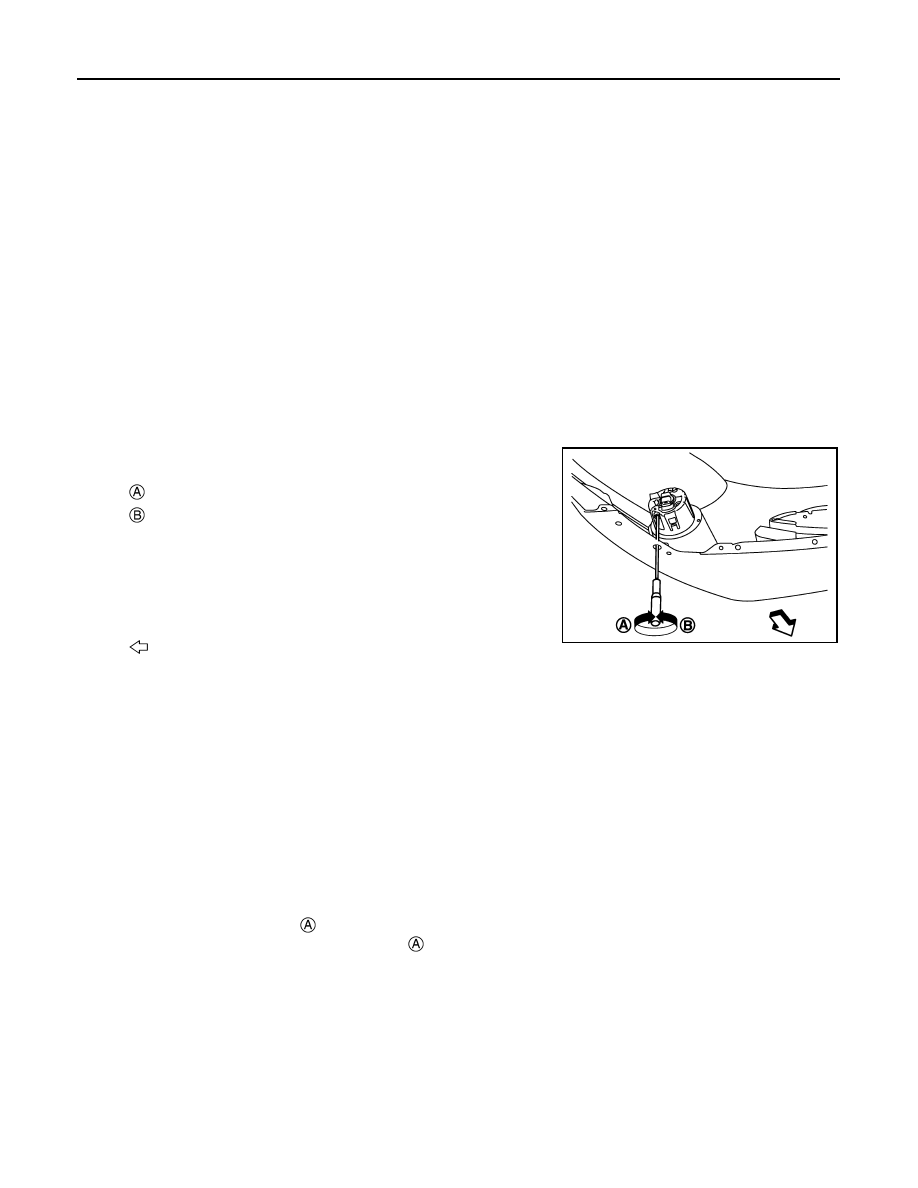

HEADLAMP AIMING ADJUSTMENT EXL-157 < PERIODIC MAINTENANCE > [LED HEADLAMP] C D E F G H I J K M A B EXL N O P Unit: mm (in) Distance from headlamp center to screen (L) : 10 m (32.8 ft) Aiming adjustment area Vertical direction (Y) (Lower side from headlamp center height) Lateral direction (X) (Left side from headlamp center line) Highest light axis 100 (3.94) 0 - 100 (3.94) Target light axis 100 (3.94) Lowest light axis 130 (5.12) |
