[EXCEPT FOR EUROPE AND RUSSIA (RHD)]

BODY ALIGNMENT

Body Center Marks (With Sunroof Models)

INFOID:0000000010500050

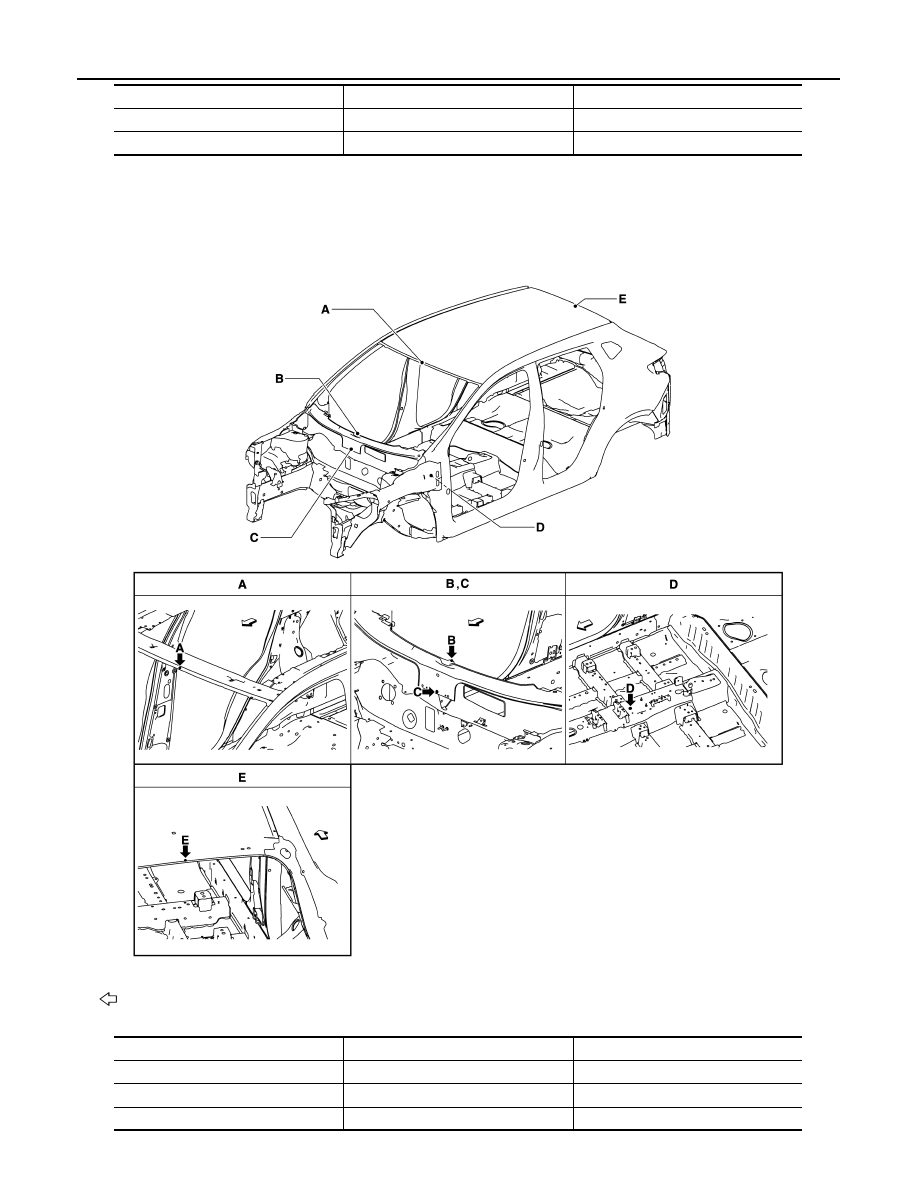

A mark is placed on each part of the body to indicate the vehicle center. When repairing the vehicle frame
(members, pillars, etc.) damaged by an accident which it enables more accurate and effective repair by using
these marks together with body alignment specifications.

Unit: mm (in)

D

Trans control reinforcement

Hole 12

×

14 (0.47

×

0.55)

E

Rear roof

Embossment

Points

Portion

Marks

: Vehicle front

Points

Portion

Marks

A

Upper front roof rail

Embossment

B

Cowl top

indent

C

Cowl top

Hole

φ

8 (0.31)

JSKIA3957ZZ

BODY ALIGNMENT

BRM-437

< SERVICE DATA AND SPECIFICATIONS (SDS)

[EXCEPT FOR EUROPE AND RUSSIA (RHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Description

INFOID:0000000010500051

• All dimensions indicated in the figures are actual.
• When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge itself

to make sure there is no free play.

• When a measuring tape is used, check to be sure there is no elongation, twisting or bending.
• Measurements should be taken at the center of the mounting holes.
• An asterisk (*) following the value at the measuring point indicates that the measuring point on the other side

is symmetrically the same value.

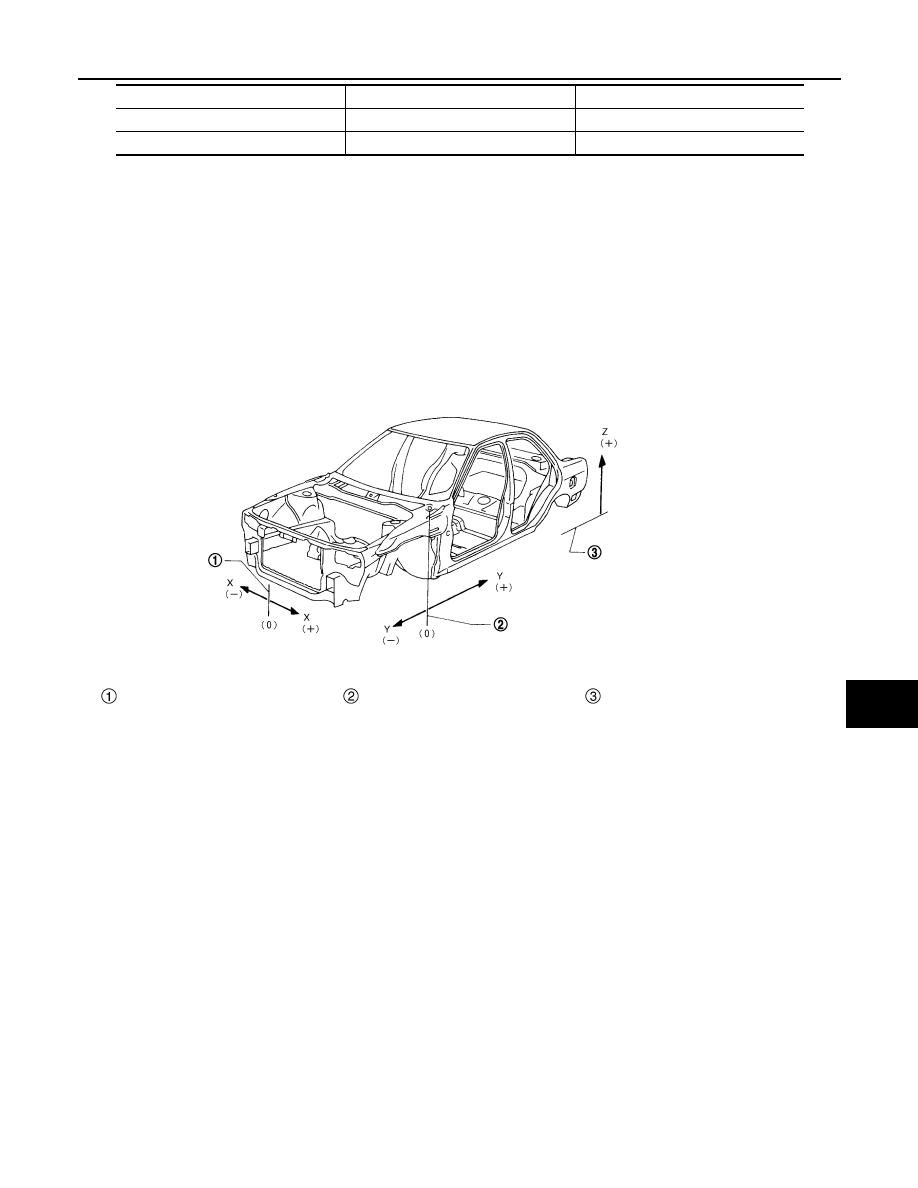

• The coordinates of the measurement points are the distances measured from the standard line of

″

X

″

,

″

Y

″

and

″

Z

″

.

•

″

Z

″

: Imaginary base line [200 mm (7.87 in) below datum line (

″

0Z

″

 at design plan)]

Engine Compartment (R9M Engine Models)

INFOID:0000000010500052

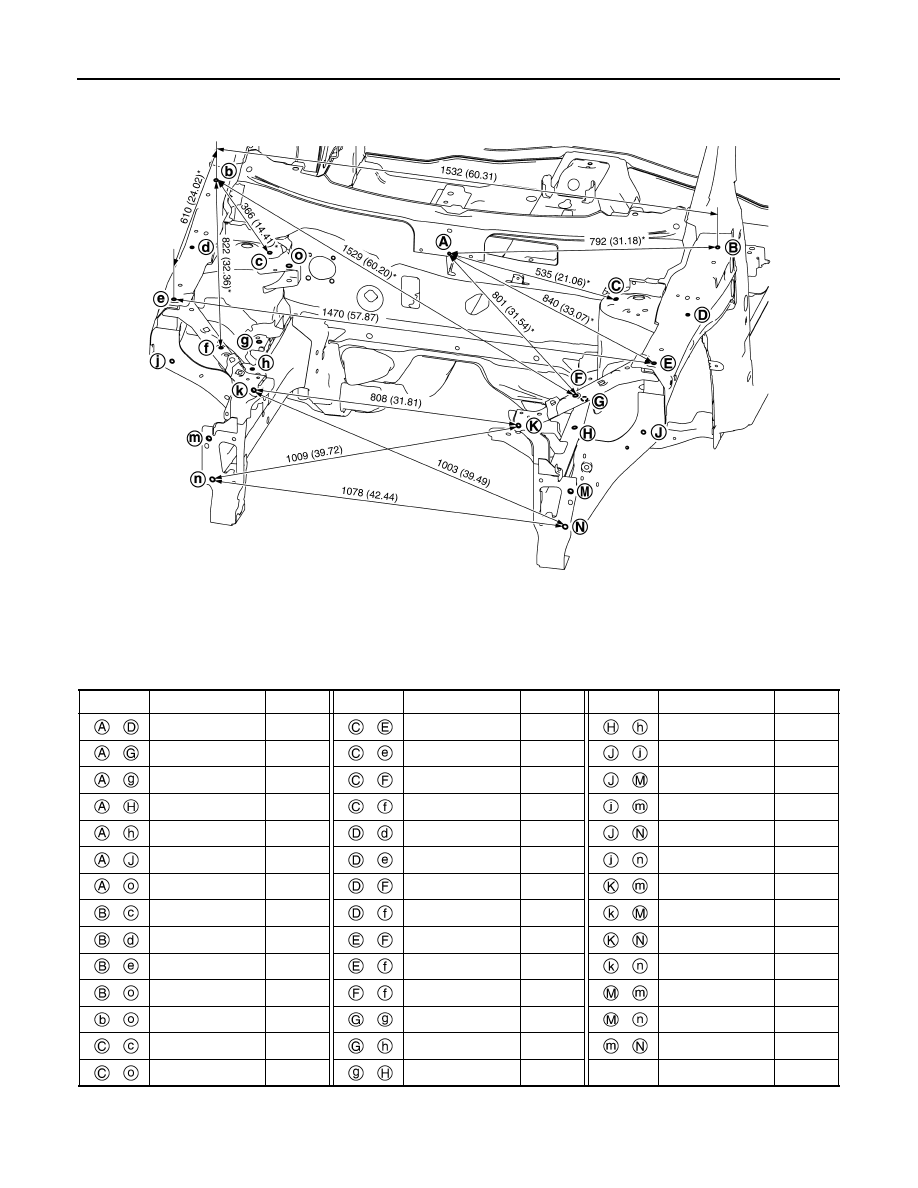

MEASUREMENT

Dimensions marked with

″

*

″

 indicate symmetrically identical dimensions on both the right and left hand of the

vehicle.

D

Trans control reinforcement

Hole 12

×

14 (0.47

×

0.55)

E

Rear roof

Embossment

Points

Portion

Marks

Vehicle center

Front axle center

Imaginary base line

JSKIA0073GB

BRM-438

< SERVICE DATA AND SPECIFICATIONS (SDS)

[EXCEPT FOR EUROPE AND RUSSIA (RHD)]

BODY ALIGNMENT

«The others»

Unit: mm (in)

MEASUREMENT POINTS

Unit: mm (in)

JSKIA3958GB

Point

Dimension

Memo

Point

Dimension

Memo

Point

Dimension

Memo

 –

766 (30.16)*

 –

391 (15.39)*

 –

972 (38.27)

 –

594 (23.39)

 –

1307 (51.46)*

 –

1440 (56.69)

 –

618 (24.33)

 –

514 (20.24)*

 –

294 (11.57)

 –

672 (26.46)

 –

1188 (46.77)*

 –

305 (12.01)

 –

684 (26.93)

 –

1516 (59.68)

 –

364 (14.33)

 –

883 (34.76)*

 –

1522 (59.92)*

 –

383 (15.08)

 –

474 (18.66)

 –

525 (20.67)*

 –

980 (38.58)

 –

1325 (52.17)*

 –

1386 (54.57)*

 –

983 (38.70)

 –

1556 (61.26)*

 –

265 (10.43)*

 –

374 (14.72)

 –

1620 (63.78)*

 –

1291 (50.83)*

 –

376 (14.80)

 –

1266 (49.84)

 –

1086 (42.76)

 –

1105 (43.50)

 –

454 (17.87)

 –

980 (38.58)

 –

1101 (43.35)

 –

1058 (41.65)

 –

984 (38.74)

 –

1097 (43.19)

 –

986 (38.82)

 –

995 (39.17)

BODY ALIGNMENT

BRM-439

< SERVICE DATA AND SPECIFICATIONS (SDS)

[EXCEPT FOR EUROPE AND RUSSIA (RHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

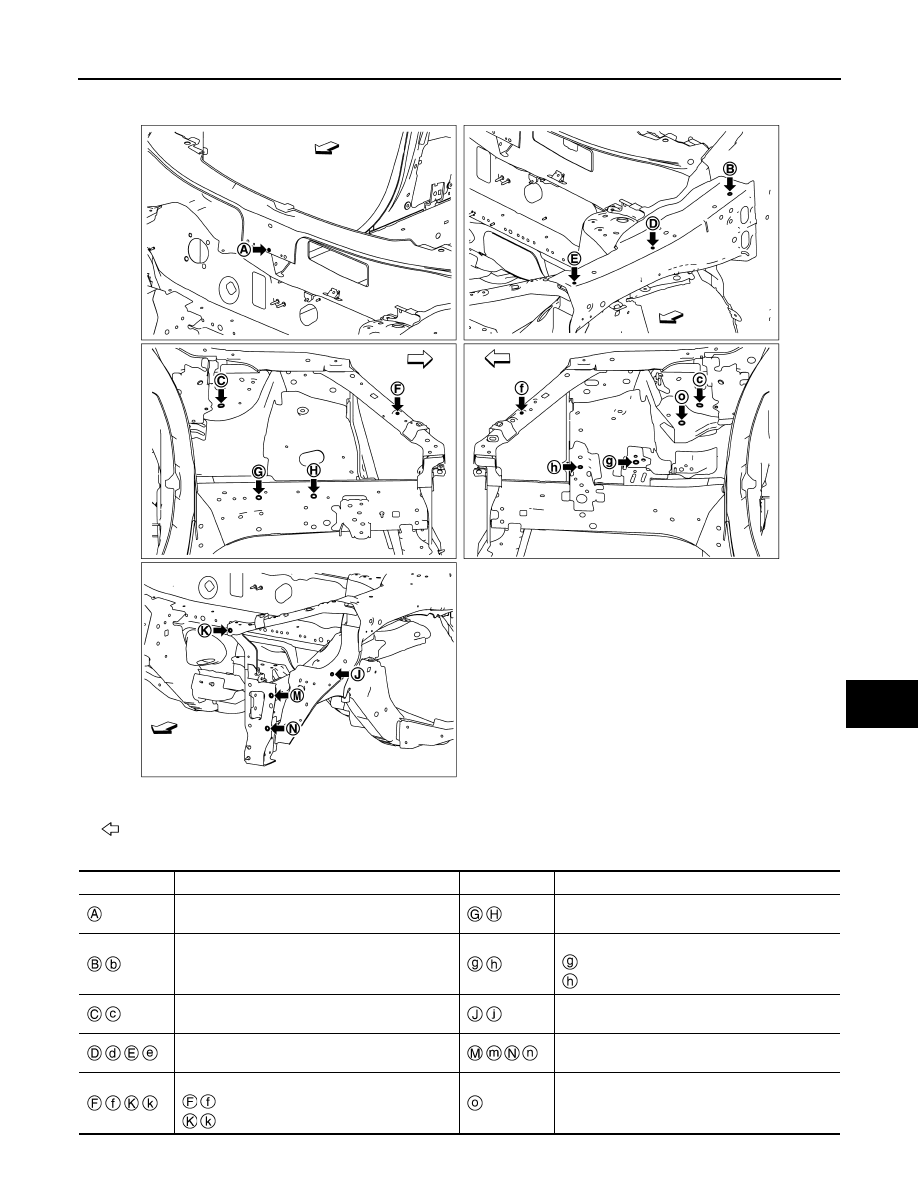

Unit: mm (in)

: Vehicle front

JSKIA3959ZZ

Point

Material

Point

Material

Cowl top hole center of center positioning mark

φ

8 (0.31)



Front side member hole center

φ

14 (0.55)



Hood hinge installing hole center

φ

12 (0.47)



Engine mounting bracket hole center

:

φ

14 (0.55)

:

φ

11 (0.43)



Front strut installing hole center 16

×

10

(0.63

×

0.39)



Hoodledge connector hole center

φ

12 (0.47)







Front fender installing hole center

φ

7 (0.28)







Front bumper stay installing hole center

φ

14

(0.55)







Upper radiator core support hole center

 :

φ

7 (0.28)

 :

φ

13 (0.51)

Torque rod mounting bracket hole center

φ

16

(0.63)
