4 - 10

Дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Движение около выступающих предметов

Динамические линии прогнозируемой траектории

A могут

показывать, что автомобиль не касается препятствия. Одна-
ко автомобиль может задеть препятствие, если оно выступа-
ет за фактическую траекторию движения.



ОПАСНОСТЬ

Расстояние до препятствия, наблюдаемое на мониторе,
служит только для справки и может отличаться от факти-
ческого расстояния между автомобилем и показанным пре-
пятствием.

Движение по крутому спуску

При движении по крутому спуску линии расстояния до пре-
пятствия и линии габаритной ширины автомобиля на дис-
плее показывают большее расстояние, чем на самом деле.
Например, дисплей показывает расстояние 1,0 м до точки
A, однако фактическая точка на спуске, удаленная на 1,0
м от автомобиля – это точка

B. Обратите внимание, что

любой предмет на спуске на самом деле расположен ближе,
чем это кажется на дисплее.

Движение на крутой подъем

При движении по крутому подъему линии расстояния до
препятствия и линии габаритной ширины автомобиля на
дисплее показывают меньшее расстояние, чем на самом
деле. Например, дисплей показывает расстояние 1,0 м до
точки

A, однако фактическая точка на подъеме, удаленная

на 1,0 м от автомобиля – это точка

B. Обратите внимание,

что любой предмет на подъеме, на самом деле расположен
дальше, чем это выглядит на дисплее.

4 - 11

Дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

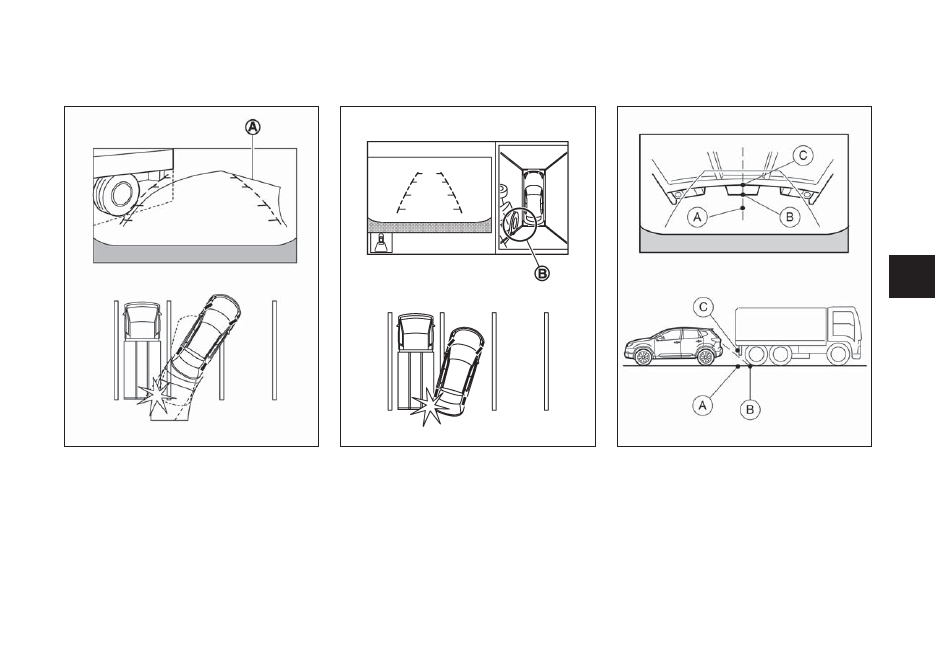

Приближение к выступающему предмету

Расстояние до точки

C, показанное на дисплее, выглядит

большим, чем до точки

B. Однако на самом деле расстоя-

ние до точки

C такое же, как и до точки A. Автомобиль

может задеть препятствие при движении задним ходом к
месту

A, если препятствие выступает за пределы факти-

ческой траектории движения.

В режиме вывода на экран вида «с высоты птичьего полета»
возможно наличие небольшого видимого расстояния

B

между автомобилем и препятствием.

Линии прогнозируемой траектории

A не касаются объектов

на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

4 - 12

Дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Желтая рамка

d

 отображается на каждом виде в режимах

обзора вперед, обзора вперед с широким углом обзора, об-
зора назад и обзора назад с широким углом обзора.

Голубой символ MOD отображается на дисплее, если систе-
ма MOD работает. Серый символ MOD отображается на дис-
плее, если система MOD не работает.



ОПАСНОСТЬ

Запрещается использование системы MOD при букси-

•

ровке прицепа. Система не будет работать должным
образом.

При слишком высоком уровне шума (например, при

•

большой громкости аудиосистемы или при открытом
окне автомобиля) вы можете не услышать предупре-
ждающий звуковой сигнал системы.

Возможности системы MOD будут ограничены в соот-

•

ветствии с окружающими условиями и находящимися
вокруг объектами, например:

При малой контрастности между фоном и движущи-



–

мися объектами.

При наличии мигающего источника света.



–

При наличии мощного источника света, например,



–

включенных фар другого автомобиля или солнеч-
ного света.

При неправильной ориентации камеры, например,



–

когда наружное зеркало заднего вида сложено.

При наличии на линзе камеры грязи, капель воды



–

или снега.

Когда положение движущихся объектов на дисплее



–

не меняется.



ОПАСНОСТЬ

Система MOD ни в коем случае не отменяет необходимо-

•

сти соблюдать необходимые меры предосторожности
при вождении автомобиля, и не способна предотвра-
тить столкновение с препятствиями, окружающими
автомобиль. При маневрировании всегда пользуйтесь
наружными и внутренним зеркалами заднего вида и
предпринимайте обычные меры предосторожности при
движении задним ходом.

Система MOD не обладает функцией обнаружения окру-

•

жающих неподвижных объектов.

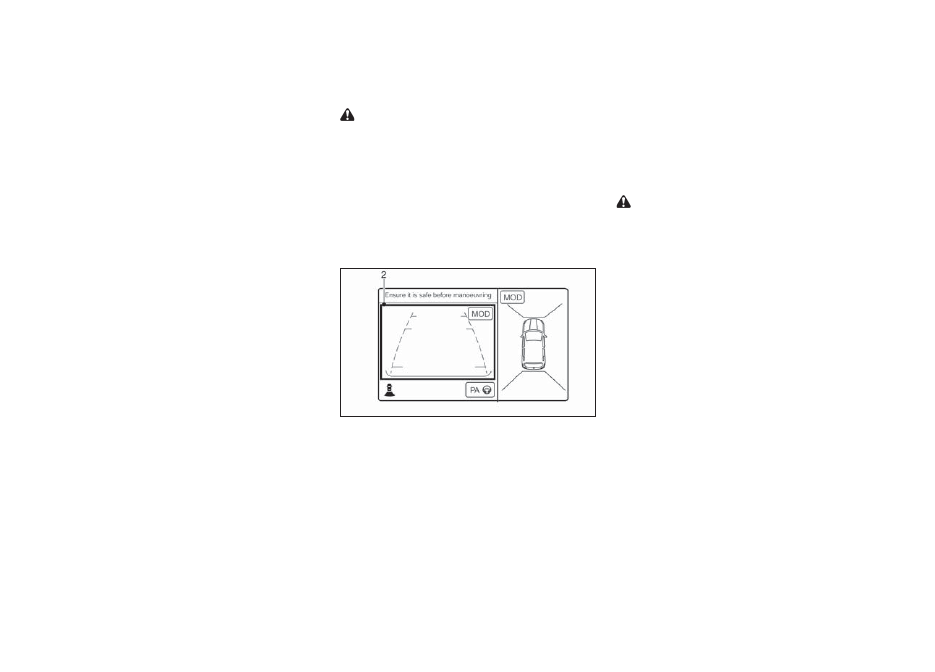

Вид вперед / вид назад*

*: Для автомобиля с правосторонним управлением, изобра-
жение на дисплее будет зеркально симметричным.

Если система MOD обнаруживает движущийся объект по-
близости от автомобиля, то в том месте на изображении,
где обнаружен такой объект, будет воспроизведена желтая
рамка, и прозвучит звуковой сигнал. Если система MOD про-
должает обнаруживать движущиеся объекты, желтая рамка
на дисплее сохраняется.

ОБНАРУЖЕНИЕ ДВИЖУЩИХСЯ ОБЪЕКТОВ
(MOD)

Система обнаружения движущихся объектов (MOD) может
сообщать водителю о движущихся объектах вокруг автомо-
биля.

Система MOD обнаруживает движущиеся объекты с помо-
щью технологии обработки изображений, показываемых на
дисплее монитора кругового обзора.

Система MOD работает при следующих условиях, когда на
дисплей выводится изображение с камеры:

Если рычаг селектора находится в положении N (Ней-

•

траль) (автомобиль с МКП и бесступенчатой трансмис-
сией XTRONIC) и автомобиль неподвижен, система MOD
обнаруживает движущиеся объекты в режиме обзора «с
высоты птичьего полета».

Если рычаг селектора находится в любом положении,

•

кроме R (Задний ход), и скорость автомобиля находит-
ся в интервале от 0 км/ч до приблизительно 8 км/ч, то
система MOD обнаруживает движущиеся объекты в ре-
жиме вида вперед.

Если рычаг селектора находится в положении R (Задний

•

ход) и скорость автомобиля менее приблизительно 8
км/ч, то система MOD обнаруживает движущиеся объ-
екты в режиме вида назад. Система MOD не будет рабо-
тать должным образом, если открыта дверь багажного
отделения.

Цвет пиктограммы MOD изменяется на синий, показывая,
какой вид в данный момент включен.

Система MOD не обнаруживает движущиеся объекты в ре-
жиме вида боковой части переднего плана. Символ MOD не
отображается на дисплее при этом виде.

4 - 13

Дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Выберите клавишу [Driving Aids] (Системы помощи во-

3.

дителю).

Выберите клавишу [Parking Aids] (Системы помощи при

4.

парковке).

Выберите пункт [Moving Objects Detection], чтобы вклю-

5.

чить или выключить эту систему. Если маркер отобра-
жается, то данный пункт включен.

Нарушение изображения

Если нажать символ [ ! ], отображенный на дисплее, то это
свидетельствует о нарушении работы монитора кругового
обзора. Это не влияет на нормальное управление автомо-
билем, но систему следует проверить на сервисной станции
официального дилера NISSAN.

Если на дисплее отображается символ [ X ], то изображение
с камеры может временно нарушаться электронными поме-
хами от находящихся поблизости устройств. Это не влияет
на нормальное управление автомобилем, но, если это про-
исходит часто, систему следует проверить на сервисной
станции официального дилера NISSAN.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

При включении заднего обзора отображение на экране

•

может появиться с некоторой задержкой.

При очень высокой или очень низкой температуре экран

•

может отображать препятствия не очень четко. Это не
является признаком неисправности.

НАСТРОЙКА МОНИТОРА КРУГОВОГО ОБЗОРА

Для включения или выключения системы обнаружения дви-
жущихся объектов (MOD) выполните следующие действия:

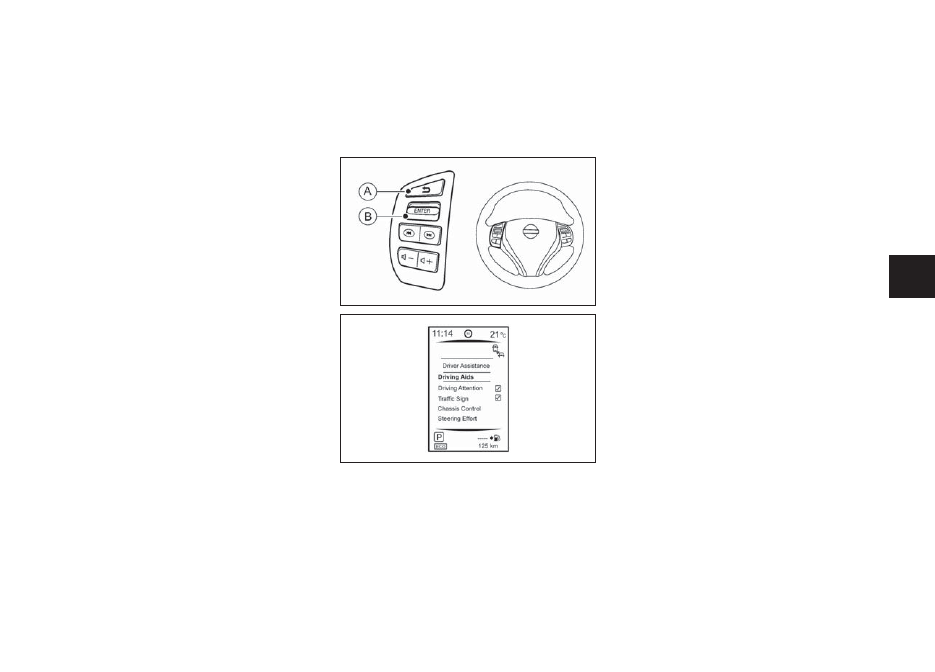

Нажмите кнопку на рулевом колесе для входа в инфор-

1.

мационный дисплей автомобиля, см. «Информацион-
ный дисплей автомобиля» в главе «2. Приборная панель
и органы управления».

С помощью переключателя на рулевом колесе выберите

2.

пункт [Settings] (Настройки). Перемещайтесь по меню,
нажимая кнопку

B вверх или вниз, подтверждайте вы-

бор нажатием кнопки

B.

Система MOD может обнаружить что-либо, вроде сте-

•

кающих по линзе камеры капель воды, белого дыма из
выхлопной трубы, движущихся теней и т.п.

Система MOD может работать не должным образом в

•

зависимости от скорости, направления движения, фор-
мы или расстояния до движущихся объектов.

Если детали вашего автомобиля, на которые крепится

•

камера, повреждены, смещены или деформированы, то
зона действия системы может измениться и система
MOD может не обнаружить объекты должным образом.

При очень высокой или очень низкой температуре экран

•

может отображать препятствия не очень четко. Это не
является признаком неисправности.

Техническое обслуживание камеры

При наличии на камере грязи, капель воды или снега си-
стема MOD не будет работать должным образом. Очистите
объектив камеры.

РЕГУЛИРОВКА ИЗОБРАЖЕНИЯ НА ЭКРАНЕ

Порядок регулировки яркости монитора кругового обзора
описан в отдельном Руководстве по эксплуатации системы
NissanConnect.

Запрещается выполнять регулировку при движении автомо-
биля. Убедитесь в том, что стояночный тормоз полностью
включен.
