СЦЕПЛЕНИЕ. ПРОВЕРКА И РЕГУЛИРОВКА НА АВТОМОБИЛЕ - Nissan Qashqai









ПЕДАЛЬ СЦЕПЛЕНИЯ. ПРОВЕРКА И РЕГУЛИРОВКА

ПРОВЕРКА

1. Убедитесь, что наконечник штока главного цилиндра сцепления перемещается свободно. Его движение не должна ограничивать педаль сцепления.

• Если имеются препятствия для свободного движения наконечника штока, снимите наконечник штока и проверьте, нет ли на нем деформации или повреждений. Не устанавливайте шток на место до выполнения п. 2.

a. Подвигайте педаль сцепления рукой вверх и вниз при снятом наконечнике штока главного цилиндра сцепления и убедитесь, что она перемещается свободно.

b. Если наблюдается заедание, замените педаль сцепления в сборе. Затем снова убедитесь, что наконечник штока главного цилиндра сцепления перемещается свободно.

3. Проверьте положение выключателя сцепления системы ASCD (круиз-контроля).

a. Если наконечник штока перемещается с заеданием, убедитесь, что к педали сцепления не прикладывается нагрузка от выключателя сцепления круиз-контроля, от которой заедает наконечник штока. В этом случае отсоедините разъем от выключателя и выполните регулировку вращением выключателя сцепления круиз-контроля.

b. Подсоедините разъем к выключателю сцепления круиз-контроля.

4. Проверьте, не заедают ли компоненты гидравлического привода сцепления (главный цилиндр сцепления в сборе,концентрический рабочий цилиндр),

a. Если наблюдается заедание, отремонтируйте или замените соответствующие компоненты.

b. В случае проведения ремонта гидропривода сцепления выполните прокачку. См. ниже.

Примечание: Не пользуйтесь вакуумным или механическим устройством для прокачки гидропривода, поскольку подобные приспособления не обеспечивают полное удаление воздуха из системы.

РЕГУЛИРОВКА

Отрегулируйте положение выключателя сцепления системы ASCD (круиз-контроля) (1) так, чтобы зазор между педалью сцепления (2) и резьбовым наконечником выключателя при полностью отпущенной педали сцепления стал равен значению «А».

Зазор «А»: 0,74-1,96 мм







ЖИДКОСТЬ ДЛЯ СЦЕПЛЕНИЯ НА АВТОМОБИЛЕ

ЖИДКОСТЬ ДЛЯ СЦЕПЛЕНИЯ

ПРОВЕРКА УРОВНЯ

• Убедитесь, что уровень жидкости в бачке находится между метками «MIN» и «МАХ», когда двигатель холодный.

• Если уровень жидкости чрезвычайно низкий (ниже метки «MIN»), проверьте, нет ли утечек жидкости из системы сцепления.

ПРОЦЕДУРА ПРОКАЧКИ

Примечание: Не пользуйтесь вакуумным или механическим устройством для прокачки гидропривода, поскольку подобные приспособления не обеспечивают полное удаление воздуха из системы.

Внимание:

• Следите за уровнем жидкости в бачке и не допускайте его опорожнения.

• Не проливайте жидкость для сцепления на окрашенные поверхности. Если же жидкость пролилась, немедленно вытрите ее и промойте участок водой.

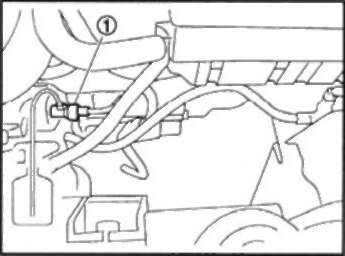

• Выполните прокачку соединительной муфты (1).

2. Подсоедините прозрачный виниловый шванг к штуцеру прокачки соединительной муфты.

3. 15 раз медленно до упора нажмите на педаль сцепления и отпустите с интервалом 2-3 секунды и удерживайте ее нажатой.

4. Надавите на стопорный палец (1) соединительной муфты (2) и зафиксируйте в таком положении,

 width=



 width=

Внимание: Удерживайте педаль нажатой, чтобы не дать трубке отойти от соединительной муфты при подводе давления к трубке.

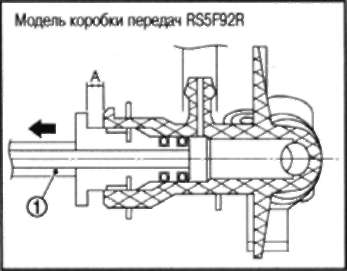

5. Сдвиньте трубку сцепления (1) в направлении, показанном стрелкой.

Размер «А»: 5 мм

Размер «А»: 10 мм

6. Быстро нажмите на педаль сцепления и удерживайте ее нажатой. Затем выпустите воздух из трубки.

Внимание: Удерживайте педаль нажатой, чтобы не дать трубке отойти от соединительной муфты при подводе давления к трубке.

7. Верните трубку сцепления (1) и стопорный палец в исходное положение.

8. Отпустите педаль сцепления и выждите 5 секунд.

9. Повторяйте пп. 3-8, пока в жидкости для сцепления не будет пузырьков воздуха.
