СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ HR16DE - Nissan Qashqai





ВОДЯНОЙ НАСОС ДВИГАТЕЛЯ HR16DE - Nissan Qashqai









1. СНЯТИЕ
2. УСТАНОВКА
3. ПРОВЕРКА ПОСЛЕ СНЯТИЯ
4. ПРОВЕРКА ПОСЛЕ УСТАНОВКИ









СНЯТИЕ

1. Слейте охлаждающую жидкость из радиатора. См', выше.

Внимание:

• Выполняйте эту операцию, когда двигатель холодный.

• Не проливайте охлаждающую жидкость двигателя на приводной ремень.

2. Выверните передние колеса вправо.

3. Снимите защитную накладку переднего крыла (правого).

4. Прежде чем ослабить натяжение приводного ремня, ослабьте крепежные болты шкива водяного насоса.

5. Снимите приводной ремень со шкива водяного насоса. См. главу МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ.

6. Снимите шкив водяного насоса.

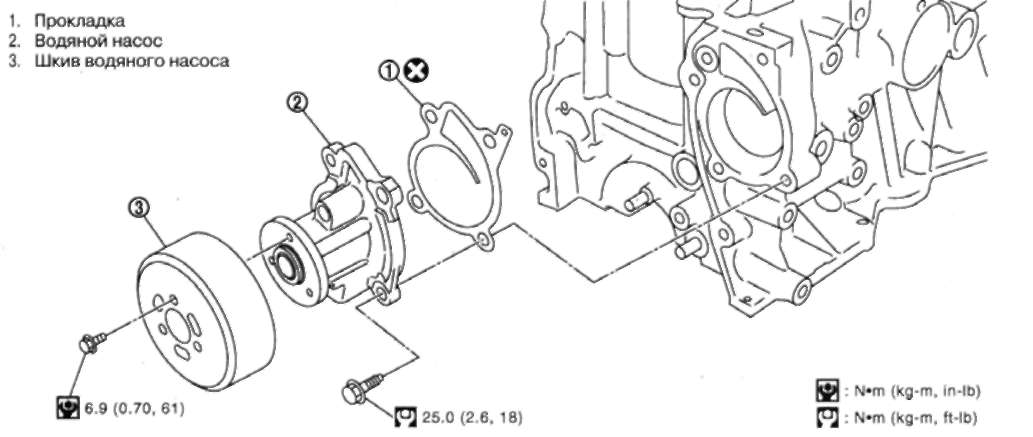

7. Снимите водяной насос.

• Ослабьте крепежные болты в порядке, обратном изображенному на рисунке.

Внимание:

• Не допускайте соприкосновения лопастей водяного насоса с другими компонентами.

• Водяной насос разборке не подлежит и должен заменяться в сборе.







УСТАНОВКА

УСТАНОВКА

Установка выполняется в порядке, обратном снятию, с учетом следующего:

Водяной насос

Затяните крепежные болты в порядке, указанном цифрами на рисунке.

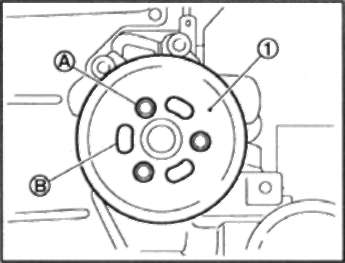

Шкив водяного насоса

Внимание: Не вкручивайте крепежные болты (А) в продолговатые отверстия (В).





ПРОВЕРКА ПОСЛЕ СНЯТИЯ

ПРОВЕРКА ПОСЛЕ СНЯТИЯ

• Проведите визуальную проверку и убедитесь, что на корпусе и лопасл водяного насоса (А) нет значительного загрязнения или ржавчины.

• При необходимости замените водяной насос в сборе.







ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

• Проверьте, затянута ли крышка на бачке.

• Проверьте, нет ли утечек охлаждающей жидкости при помощи переходника и насоса (специнструмент: M.S.554-07). См. выше.

• Запустите двигатель и прогрейте его. Проведите визуальную проверку и убедитесь, нет ли утечек охлаждающей жидкости.
