ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

СНЯТИЕ

1. Снимите воздуховод (впускной). См. главу МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ.

2. Отсоедините разьем от резистора и двигателя вентилятора и сдвиньте электропроводку в сторону.

3. Снимите охлаждающий вентилятор в сборе.

Внимание: Не повредите и не поцарапайте сердцевину радиатора.

УСТАНОВКА

Установка выполняется в порядке, обратном снятию, с учетом следующего:

Внимание: В случае замены пользуйтесь только фирменными крепежными болтами кожуха вентилятора и соблюдайте момент затяжки (во избежание повреждения радиатора).

Примечание: Управление ^охлаждающим вентилятором осуществляется блоком ЕСМ.

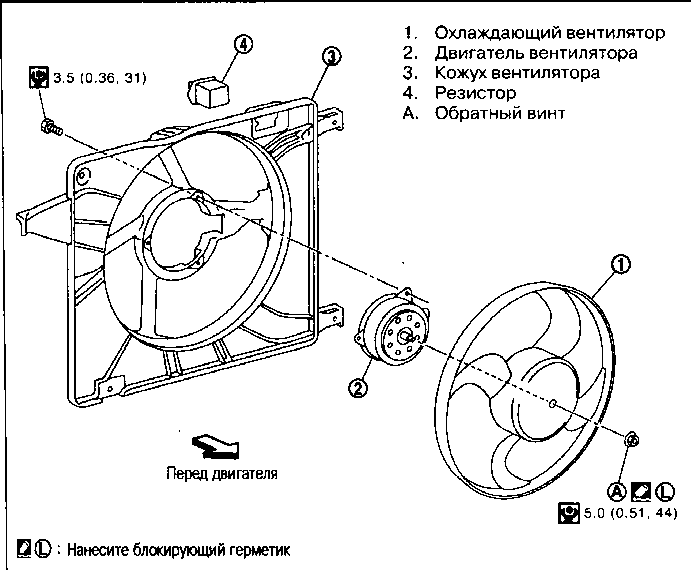

РАЗБОРКА

1. Выньте резистор из кожуха вентилятора.

Внимание: Обращайтесь с резистором осторожно, не роняйте и не ударяйте его.

2. Открутите крепежные гайки охлаждающего вентилятора и снимите вентилятор.

Внимание: Обратный винт применяется для крепежной гайки вентилятора. При снятии или установке вращайте винт в направлении, противоположном направлению вращения обычного винта.

3. Снимите двигатель вентилятора.

СБОРКА

Сборка выполняется в порядке, обратном разборке.

• Нанесите блокирующий герметик на вал двигателя вентилятора.

ПРОВЕРКА ПОСЛЕ РАЗБОРКИ

Охлаждающий вентилятор Проверьте, нет ли трещин или искривления.

• При обнаружении отклонений от нормы замените охлаждающий вентилятор.
