МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ HR16DE - Nissan Qashqai

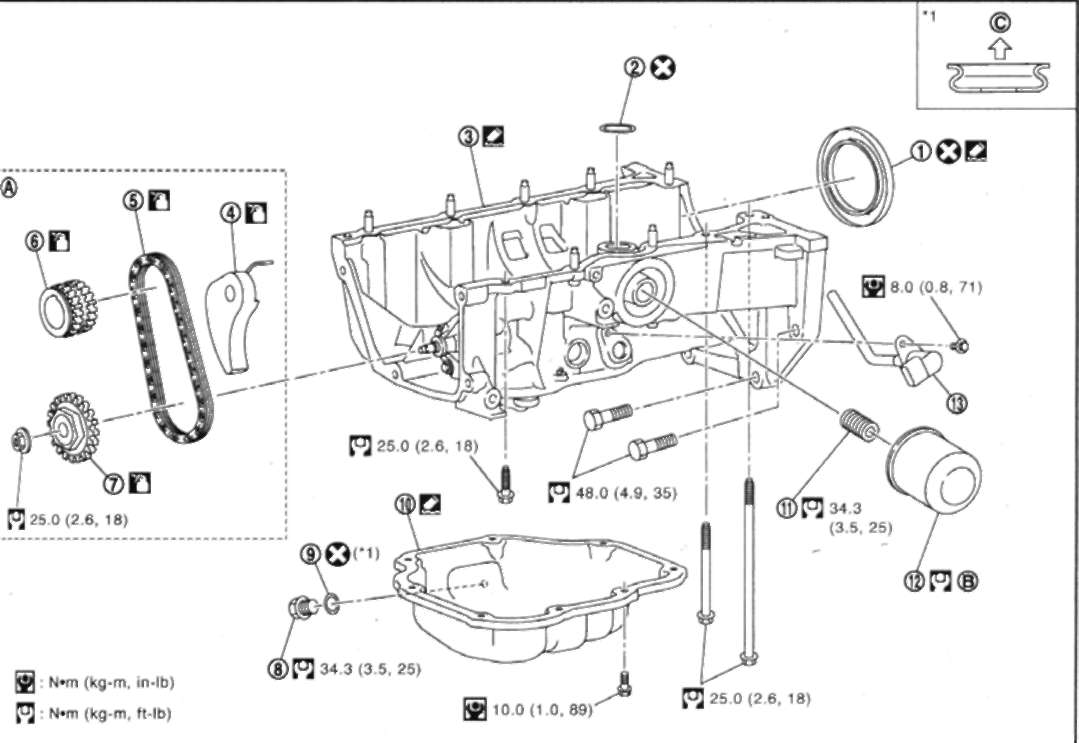

МАСЛЯНЫЙ ПОДДОН (ВЕРХНИЙ) ДВИГАТЕЛЯ HR16DE - Nissan Qashqai





 width=







1. Задний сальник

2. Кольцевое уплотнение

3. Масляный поддон (верхний)

4. Натяжитель цепи

5. Цепь привода масляного насоса

6. Звездочка коленвала

7. Звездочка масляного насоса

8. Пробка сливного отверстия масляного поддона

9. Шайба

10. Масляный поддон (нижний)

11. Шпилька масляного фильтра

12. Масляный фильтр

13. Датчик уровня масла

А. См. выше.

В. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.

С. В сторону масляного поддон
