СНЯТИЕ

Описание работ

Снимите двигатель и коробку передач в сборе с автомобиля и отделите двигатель и коробку передач.

Подготовительные работы

1. Сбросьте давление топлива. См. главу СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.

2. Слейте охлаждающую жидкость двигателя из радиатора. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.

Внимание:

• Выполняйте эту операцию, когда двигатель холодный.

• Не допускайте попадания охлаждающей жидкости двигателя на приводной ремень.

3. Снимите следующие компоненты:

• защиту двигателя со стороны днища;

• защитную накладку с передних правого и левого крыльев; см. главу ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА;

• передние колеса;

• аккумулятор и полку аккумулятора; см. главу ЭЛЕКТРООБОРУДОВАНИЕ;

• приводной ремень; см. выше;

• воздуховод и корпус воздухоочистителя в сборе; см. выше;

• верхний и нижний шланги радиатора; см. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ;

• переднюю выхлопную трубу; см. главу АКСЕЛЕРАТОР, ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА ВЫПУСКА.

В моторном отсеке слева

1. Отсоедините все разъемы электропроводки двигателя возле изолятора левой опоры двигателя и временно закрепите электропроводку на двигателе.

Внимание:

Во избежание попадания посторонних частиц на разъемы во время проведения работ наденьте на них пластиковые мешки.

2. Отсоедините топливный шланг со стороны двигателя. См. выше.

3. Отсоедините шланги отопителя. Закупорьте шланги заглушками во избежание вытекания охлаждающей жидкости двигателя. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.

4. Отсоедините рычажный механизм управления от коробки передач. См. главу СЦЕПЛЕНИЕ И МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ.

5. Отсоедините провод заземления со стороны коробки передач.

В моторном отсеке справа

1. Отсоедините провод заземления между передней крышкой и автомобилем.

2. Снимите генератор и кронштейн генератора. См. главу ЭЛЕКТРООБОРУДОВАНИЕ.

3. Отсоедините шланг бачка. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.

4. Снимите с двигателя компрессор кондиционера с подсоединенными трубками и временно закрепите его на автомобиле веревкой, чтобы не растянуть трубки (на моделях с кондиционером). См. главу СИСТЕМА ВЕНТИЛЯЦИИ, ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА.

Под днищем автомобиля

1. Снимите датчики ABS передних колес (левого и правого) с поворотного кулака. См. главу ТОРМОЗНАЯ СИСТЕМА.

2. Снимите тормозной суппорт в сборе с подсоединенными трубками с поворотного кулака. Временно закрепите его сбоку автомобиля веревкой, чтобы не растянуть тормозной шланг. См. главу ТОРМОЗНАЯ СИСТЕМА.

3. Снимите соединительную тягу стабилизатора. См. главу ПЕРЕДНЯЯ ОСЬ И ПОДВЕСКА.

4. Открутите крепежные гайки и болты поворотного кулака. См. главу ПЕРЕДНЯЯ ОСЬ И ПОДВЕСКА.

5. Отделите наружные наконечники рулевых тяг. См. главу РУЛЕВОЕ УПРАВЛЕНИЕ.

6. Снимите приводные валы (левый и правый) и кронштейн крышки центрального подшипника. См. главу ПЕРЕДНЯЯ ОСЬ И ПОДВЕСКА.

7. Отделите нижний шарнир рулевой колонки со стороны рулевого механизма в сборе и выньте нижний вал рулевой колонки. См. главу РУЛЕВОЕ УПРАВЛЕНИЕ.

8. Снимите заднюю реактивную штангу.

9. Снимите балку передней подвески. См. главу ПЕРЕДНЯЯ ОСЬ И ПОДВЕСКА.

10. В порядке подготовки к отделению коробки передач открутите крепежные болты коробки передач, которые проходят через нижнюю заднюю часть масляного поддона (верхнего). См. выше.

Операции по снятию

1. Надежно подоприте низ двигателя и коробки передач при помощи тележки с подъемным столом (подходящий специнструмент) или эквивалентного жесткого приспособления, напр., телескопической стойки.

Внимание: Проложите кусок доски или аналогичн. предмет в качестве опорной поверхности для придания устойчивости.

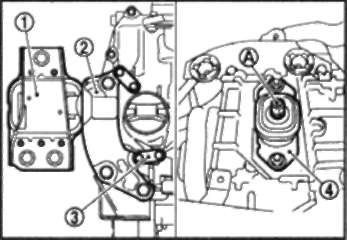

2. Снимите изолятор правой опоры двигателя (1), кронштейн правой опоры двигателя (2) и стойку опоры двигателя (3).

3. Открутите гайку (А), крепящую сквозной болт опоры двигателя.

4. Осторожно опустите телескопическую стойку или поднимите подъемник и снимите двигатель и коробку передач в сборе.

Внимание:

• Убедитесь, что ни одна часть двигателя не задевает за кузов.

• Перед подъемом и во время него проверяйте, вся ли электропроводка отсоединена.

• Во время снятия не допускайте падения автомобиля с подъемного приспособления из-за смещения центра тяжести.

• При необходимости подоприте автомобиль, установив сзади телескопическую стойку или эквивалентное приспособление.

Операции по отделению

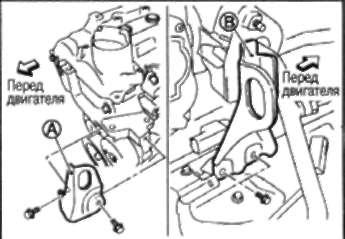

1. Закрепите подъемные петли двигателя спереди слева (А) и сзади справа (В) головки цилиндров.

Болты подъемных петель:

2. Снимите стартер. См. главу ЭЛЕКТРООБОРУДОВАНИЕ.

3. Поднимите при помощи лебедки и отделите двигатель от коробки передач в сборе. См. главу СЦЕПЛЕНИЕ И МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ.
