МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ HR16DE - Nissan Qashqai

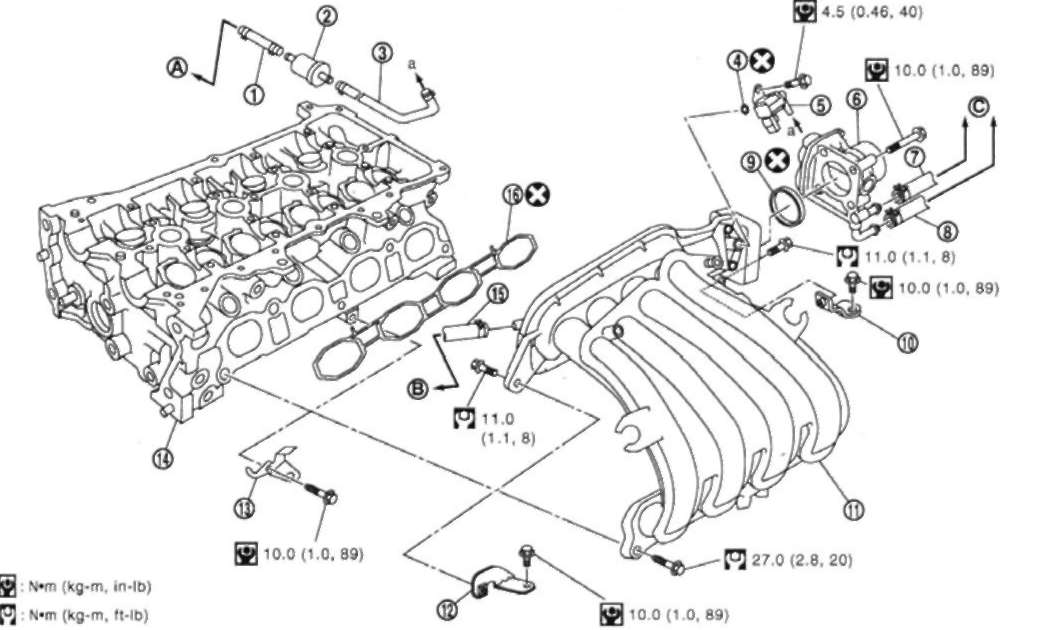

ВПУСКНОЙ КОЛЛЕКТОР ДВИГАТЕЛЯ HR16DE - Nissan Qashqai

1. Шланг EVAP

2. Вакуумный бачок

3. Шланг EVAP

4. Кольцевое уплотнение

5. Электроклапан продувки угольного фильтра EVAP

6. Электропривод дроссельной заслонки

7. Водяной шланг (на моделях для Северной Европы)

8. Водяной шланг (на моделях для Северной Европы)

9. Прокладка

10 Опора впускного коллектора (задняя)

11. Впускной коллектор

12. Опора впускного коллектора (передняя)

13. Опора впускного коллектора (центральная)

14. Головка цилиндров

15. Вакуумный шланг

16. Прокладка

A. К центральному топливопроводу под днищем

B. К усилителю тормоза

C. К выпускному патрубку
