ПРОВЕРКА

В случае снятия, установки или замены распредвалов или компонентов, связанных с клапанами, или если с течением времени из-за изменений в клапанных зазорах в работе двигателя наблюдаются отклонения от нормы, проведите проверку следующим образом:

1. Снимите клапанную крышку. См. ниже.

2. Измерьте клапанные зазоры следующим образом:

а. Установите поршень цилиндра №1 в ВМТ в такте сжатия.

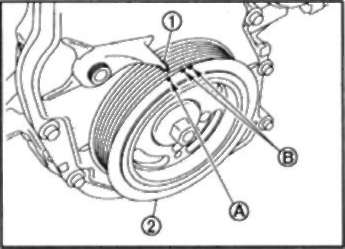

• Проверните шкив коленвала (2) по часовой стрелке и совместите метку ВМТ (бесцветную риску) (А) с указателем синхронизации (1) на передней крышке.

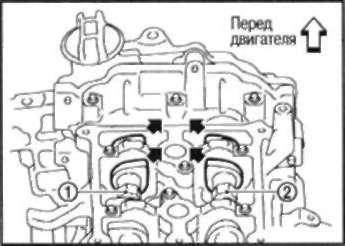

• Одновременно убедитесь, что рабочие выступы кулачков распредвалов впускных и выпускных клапанов цилиндра №1 обращены друг к другу, как показано на рисунке.

2: Распредвал выпускных клапанов

• В противном случае проверните шкив коленвала еще на один оборот (360") и выставьте их так, как показано на рисунке.

b. При помощи щупа измерьте клапанные зазоры между толкателями клапанов и распредвалом. Клапанные зазоры: См. ниже раздел «Технич. данные и спецификации».

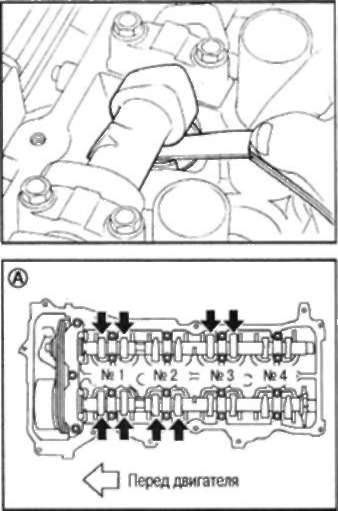

• Руководствуясь рисунком, при помощи щупа измерьте клапанные зазоры в местах, отмеченных меткой «х», как указано в таблице №1 ниже (на рис. места отмеч. черными стрелками).

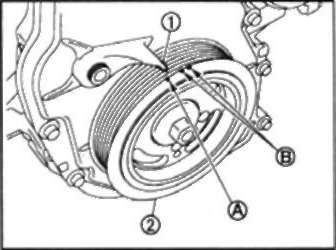

с. Проверните шкив коленвала (2) на один оборот (360") по часовой стрелке и совместите метку ВМТ (бесцветную риску) (А) с указателем синхронизации (1) на передней крышке.

• Руководствуясь рисунком, при помощи щупа измерьте клапанные зазоры в местах, отмеченных меткой «х», как указано в таблице №2 ниже (на рисунке места отмечены черными стрелками).

Таблица №1

Цилиндр		№1	№2	№3	№4
Место	Выпуск	x		x
измерения	Впуск	x	x

 Таблица №2

Цилиндр		№1	№2	№3	№4
Место	Выпуск		x		x
измерения	Впуск			x	x

3. Если измеренное значение отличается от нормы, проведите регулировку. См. ниже.

РЕГУЛИРОВКА

Выполняйте регулировку, исходя из подобранной толщины толкателя клапана.

1. Снимите распредвалы. См. ниже.

2. Снимите толкатели клапанов, зазоры которых отличаются от нормы.

3. При помощи микрометра (А) измерьте толщину по центру снятых толкателей клапанов.

Расчет толщины толкателя клапана: t=t1 + (C1 -С2)где:

t = Толщина сменного толкателя клапана

t1 = Толщина снятого толкателя клапана

С1 = Измеренный клапанный зазор

С2 = Стандартный клапанный зазор

Впуск: 0,30 мм

Выпуск: 0,33 мм

• Толщину нового толкателя клапана (В) можно узнать по маркировке (А), выбитой с обратной стороны (внутри цилиндра).

Примечание: Имеются толкатели клапанов с 26 значениями толщины в диапазоне от 3,00 до 3,50 мм с шагом 0,02 мм (при изготовлении на заводе).

5. Установите подобранные толкатели клапанов.

6. Установите распредвалы. См. ниже.

7. Проверните шкив коленвала от руки на несколько оборотов.

8. Руководствуясь стандартными значениями, убедитесь, что клапанные зазоры на холодном двигателе в пределах нормы.

9. Установите все снятые компоненты в порядке, обратном снятию.

10. Прогрейте двигатель и проверьте, нет ли необычного шума и вибрации.
