A/C UNIT ASSEMBLY

HA-39

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

J

K

L

M

A

B

HA

N

O

P

A/C UNIT ASSEMBLY

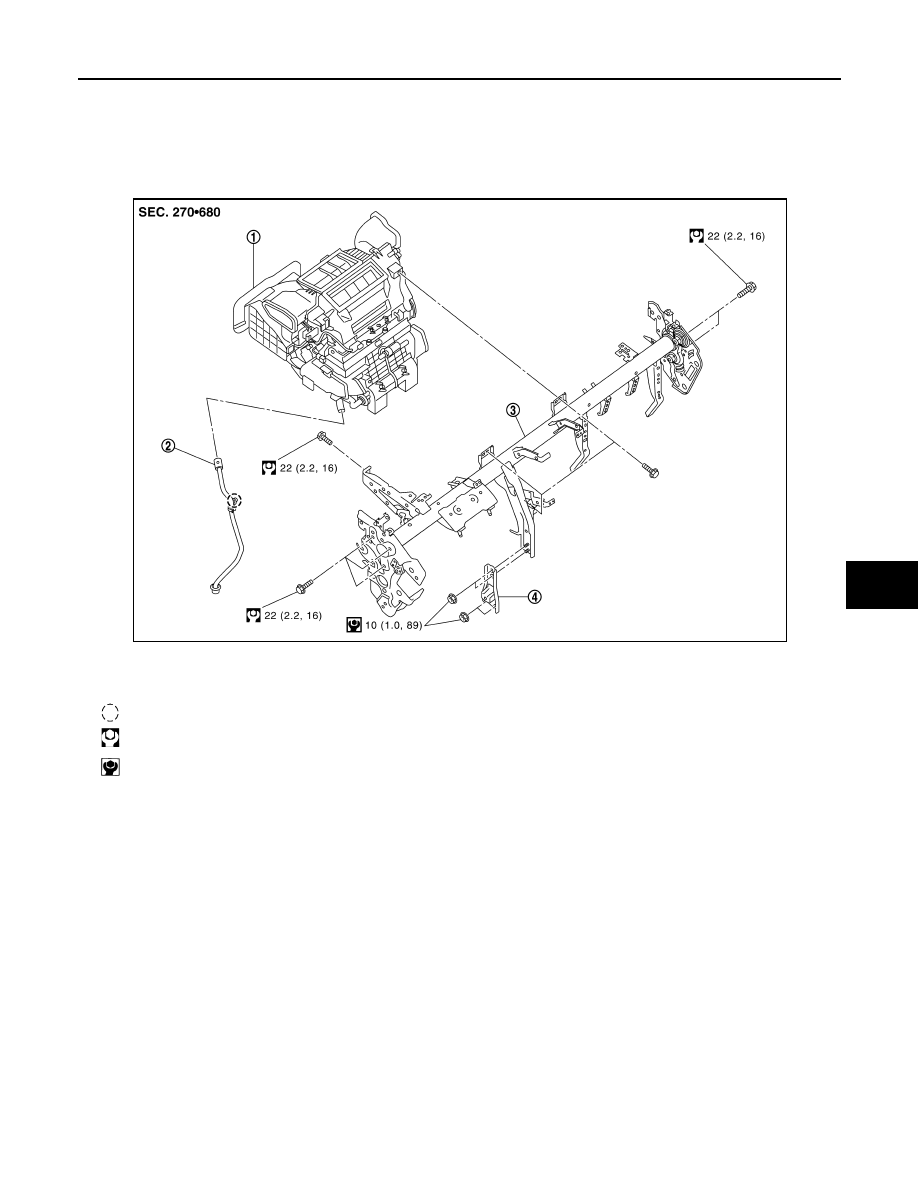

Exploded View (Automatic Air Conditioning)

INFOID:0000000012197134

REMOVAL

DISASSEMBLY

1.

A/C unit assembly

2.

Drain hose

3.

Steering member

4.

Instrument stay

: Clip

: N·m (kg-m, ft-lb)

: N·m (kg-m, in-lb)

JSIIA1819GB

HA-40

< REMOVAL AND INSTALLATION >

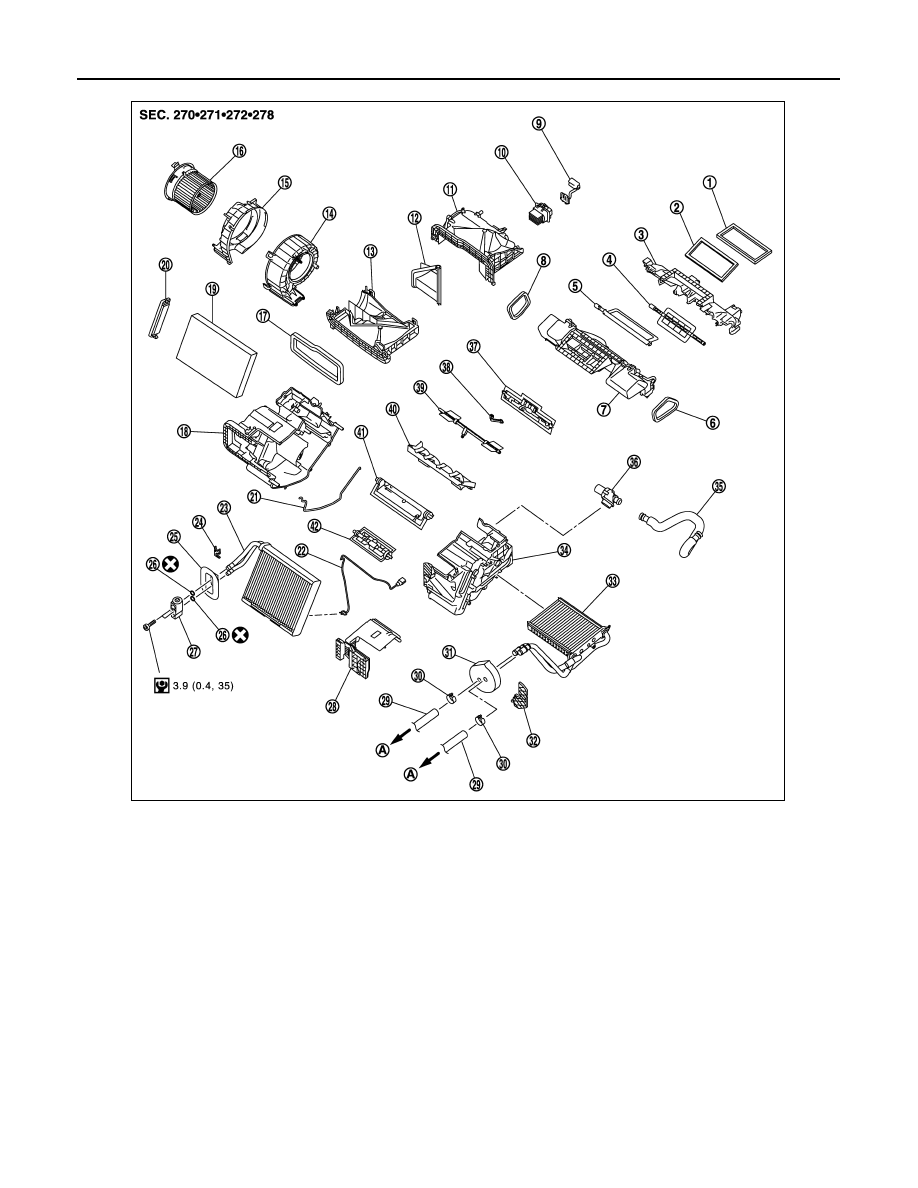

A/C UNIT ASSEMBLY

1.

Ventilator seal

2.

Defroster seal

3.

Upper attachment case

4.

Sub defroster door

5.

Center ventilator and defroster door 6.

Side ventilator seal LH

7.

Lower attachment case

8.

Side ventilator seal RH

9.

Sub harness

10. Power transistor

11. Upper intake case

12. Intake door

13. Lower intake case

14. Blower case LH

15. Blower case RH

16. Blower motor

17. Intake seal

18. A/C unit case RH

19. In-cabin microfilter

20. Filter cover

21. Case packing

22. Intake sensor

23. Evaporator

24. Plate

25. Expansion valve grommet

26. O-ring

27. Expansion valve

28. Evaporator cover

29. Heater hose

30. Clamp

31. Heater pipe grommet

32. Heater pipe support

33. Heater core

34. A/C unit case LH

35. Aspirator duct

36. Aspirator

37. Foot door

38. Foot door rod

39. Side ventilator door

40. Air mix door guide

41. Upper air mix door

42. Lower air mix door

A.

To water outlet

JMIIA0982GB

A/C UNIT ASSEMBLY

HA-41

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

J

K

L

M

A

B

HA

N

O

P

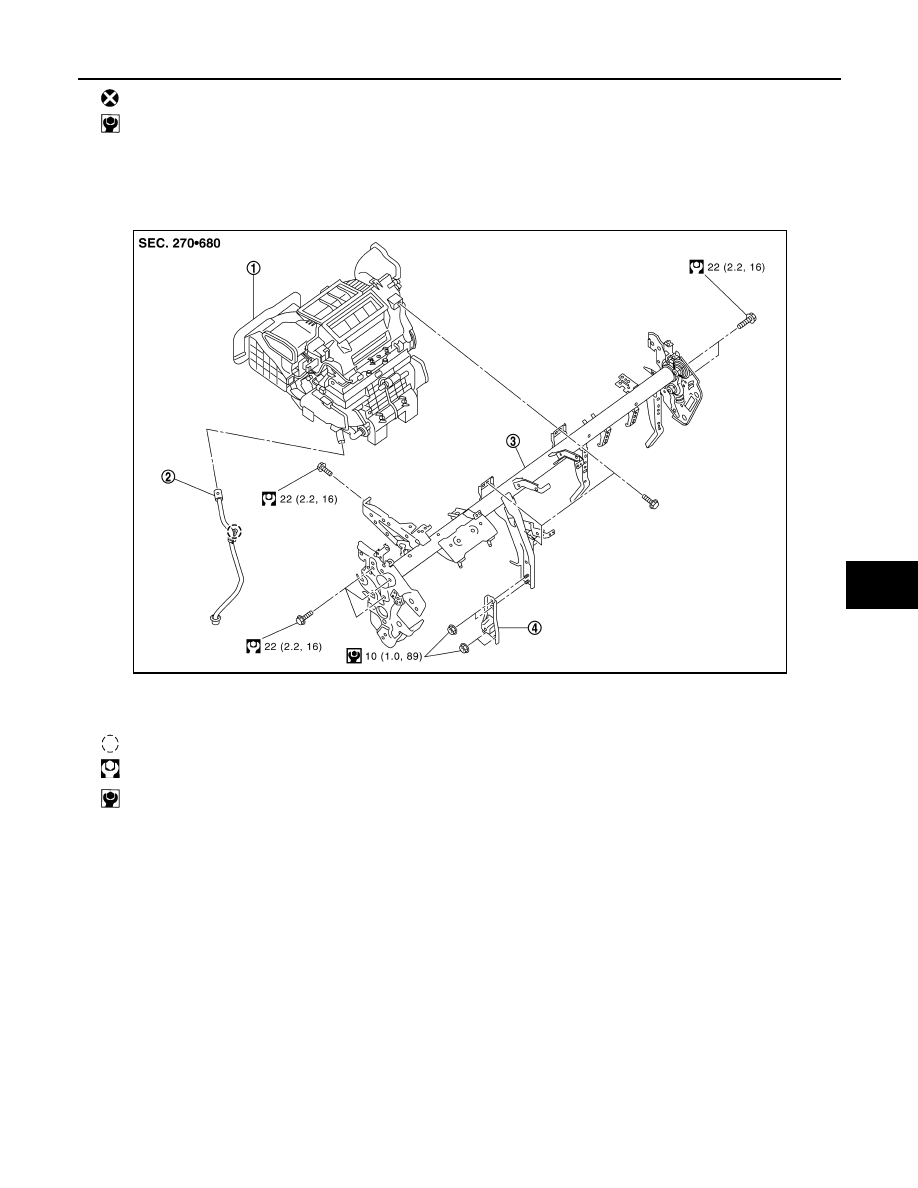

Exploded View (Manual Air Conditioning)

INFOID:0000000012197135

REMOVAL

DISASSEMBLY

: Always replace after every disassembly.

: N·m (kg-m, in-lb)

1.

A/C unit assembly

2.

Drain hose

3.

Steering member

4.

Instrument stay

: Clip

: N·m (kg-m, ft-lb)

: N·m (kg-m, in-lb)

JSIIA1819GB

HA-42

< REMOVAL AND INSTALLATION >

A/C UNIT ASSEMBLY

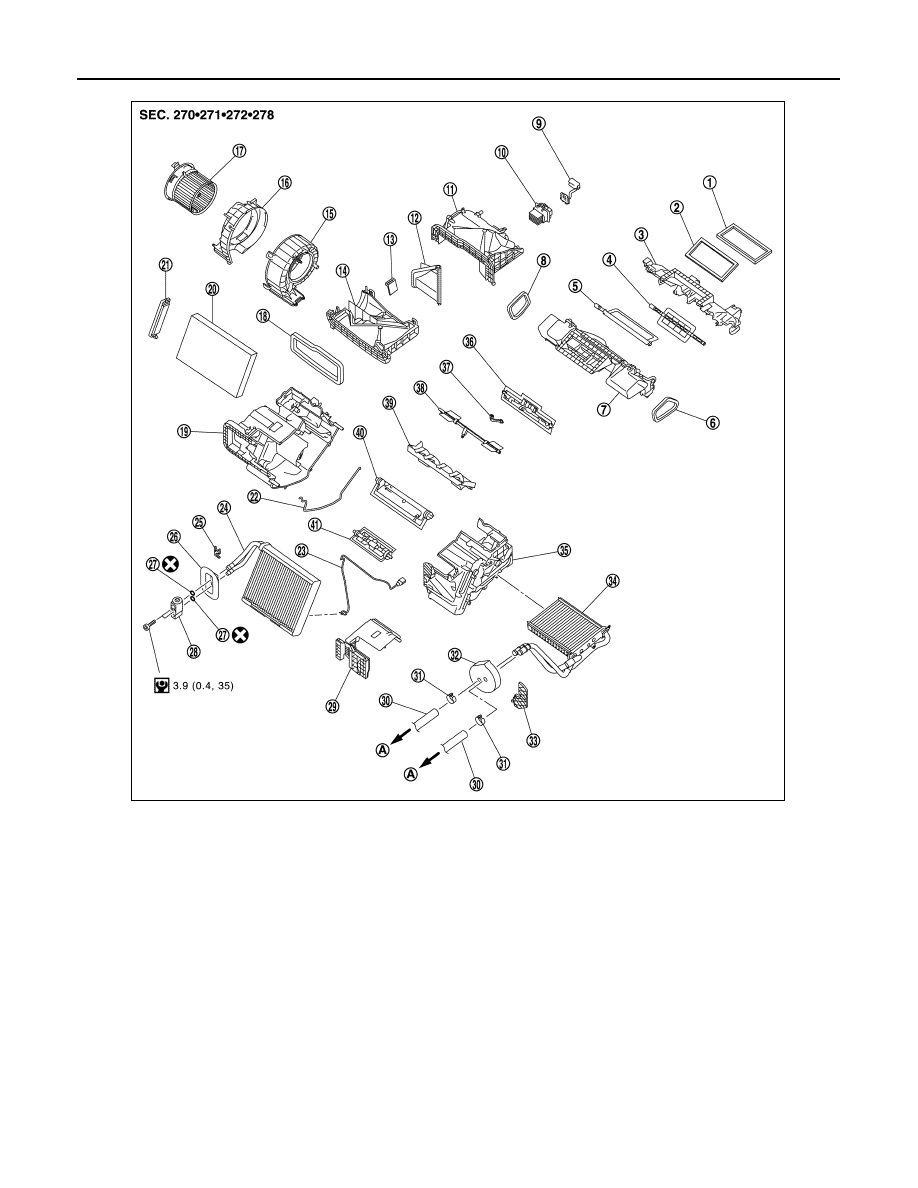

1.

Ventilator seal

2.

Defroster seal

3.

Upper attachment case

4.

Center ventilator door

5.

Defroster door

6.

Side ventilator seal LH

7.

Lower attachment case

8.

Side ventilator seal RH

9.

Sub harness

10. Blower fan resistor

11. Upper Intake case

12. Intake door

13. Sub intake door

14. Lower intake case

15. Blower case LH

16. Blower case RH

17. Blower motor

18. Intake seal

19. A/C unit case RH

20. In-cabin microfilter

21. Filter cover

22. Case packing

23. Thermo control amp.

24. Evaporator

25. Plate

26. Expansion valve grommet

27. O-ring

28. Expansion valve

29. Evaporator cover

30. Heater hose

31. Clamp

32. Heater pipe grommet

33. Heater pipe support

34. Heater core

35. A/C unit case LH

36. Foot door

37. Foot door rod

38. Side ventilator door

39. Air mix door guide

40. Upper air mix door

41. Lower air mix door

A.

To water outlet

JMIIA1212GB
