Nissan Juke F15. Manual - part 1306





TM-414

< ECU DIAGNOSIS INFORMATION >

[CVT: RE0F10D]

TCM

DTC Index

INFOID:0000000012201118

NOTE:

• If multiple malfunction codes are detected at the same time, check each code according to the “DTC check

priority list”. Refer to

TM-413, "DTC Inspection Priority Chart"

.

• The ignition counter is displayed in “FFD”. Refer to

TM-397, "CONSULT Function"

.

3

P062F

EEPROM

TM-454, "DTC Logic"

P0705

T/M RANGE SENSOR A

TM-455, "DTC Logic"

P0706

T/M RANGE SENSOR A

TM-460, "DTC Logic"

P0711

FLUID TEMP SENSOR A

TM-463, "DTC Description"

P0712

FLUID TEMP SENSOR A

TM-468, "DTC Logic"

P0713

FLUID TEMP SENSOR A

TM-470, "DTC Logic"

P0715

INPUT SPEED SENSOR A

TM-472, "DTC Logic"

P0717

INPUT SPEED SENSOR A

TM-475, "DTC Logic"

P0826

UP/DOWN SHIFT SWITCH

TM-491, "DTC Logic"

P0841

FLUID PRESS SEN/SW A

TM-497, "DTC Logic"

P0847

FLUID PRESS SEN/SW B

TM-498, "DTC Logic"

P0848

FLUID PRESS SEN/SW B

TM-500, "DTC Logic"

P084C

FLUID PRESS SEN/SW H

TM-502, "DTC Logic"

P084D

FLUID PRESS SEN/SW H

TM-504, "DTC Logic"

P0890

TCM

TM-507, "DTC Logic"

P2765

INPUT SPEED SENSOR B

TM-522, "DTC Logic"

4

P0744

TORQUE CONVERTER

TM-482, "DTC Logic"

P0746

PC SOLENOID A

TM-484, "DTC Logic"

P0776

PC SOLENOID B

TM-486, "DTC Logic"

P0965

PC SOLENOID B

TM-513, "DTC Logic"

P17F0

CVT JUDDER (T/M INSPECTION)

TM-519, "DTC Description"

P17F1

CVT JUDDER (C/V INSPECTION)

TM-520, "DTC Description"

P17F2

CVT JUDDER (T/C INSPECTION)

TM-521, "DTC Description"

P2813

SELECT SOLENOID

TM-526, "DTC Logic"

Priority

DTC

Items

(CONSULT screen terms)

Reference

DTC

*1, *2

Items

(CONSULT screen terms)

Trip

MIL

*3

Perma-

nent DTC

group

*4

Reference

GST

CONSULT

(TRANSMISSION)

P062F

P062F

EEPROM

1

ON

B

TM-454

P0705

P0705

T/M RANGE SENSOR A

2

ON

B

TM-455

P0706

P0706

T/M RANGE SENSOR A

2

ON

B

TM-460

P0711

P0711

FLUID TEMP SENSOR A

2

ON

A

TM-463

P0712

P0712

FLUID TEMP SENSOR A

2

ON

B

TM-468

P0713

P0713

FLUID TEMP SENSOR A

2

ON

B

TM-470

P0715

P0715

INPUT SPEED SENSOR A

2

ON

B

TM-472

P0717

P0717

INPUT SPEED SENSOR A

2

ON

B

TM-475

P0740

P0740

TORQUE CONVERTER

2

ON

B

TM-478

P0743

P0743

TORQUE CONVERTER

2

ON

B

TM-480

P0744

P0744

TORQUE CONVERTER

2

ON

B

TM-482

TCM

TM-415

< ECU DIAGNOSIS INFORMATION >

[CVT: RE0F10D]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

*1: These numbers are specified by SAE J2012/ISO 15031-6.

*2: The DTC number of the 1st trip is the same as the DTC number.

*3: Refer to

TM-395, "DIAGNOSIS DESCRIPTION : Malfunction Indicator Lamp (MIL)"

.

*4: Refer to

TM-443, "Description"

.

P0746

P0746

PC SOLENOID A

2

ON

B

TM-484

P0776

P0776

PC SOLENOID B

2

ON

B

TM-486

P0778

P0778

PC SOLENOID B

2

ON

B

TM-488

P0779

P0779

PC SOLENOID B

2

ON

B

TM-489

P0826

UP/DOWN SHIFT SWITCH

1

TM-491

P0841

P0841

FLUID PRESS SEN/SW A

2

ON

B

TM-497

P0847

P0847

FLUID PRESS SEN/SW B

2

ON

B

TM-498

P0848

P0848

FLUID PRESS SEN/SW B

2

ON

B

TM-500

P084C

P084C

FLUID PRESS SEN/SW H

2

ON

B

TM-502

P084D

P084D

FLUID PRESS SEN/SW H

2

ON

B

TM-504

P0863

P0863

CONTROL UNIT (CAN)

1

ON

B

TM-506

P0890

P0890

TCM

1

ON

B

TM-507

P0962

P0962

PC SOLENOID A

2

ON

B

TM-509

P0963

P0963

PC SOLENOID A

2

ON

B

TM-511

P0965

P0965

PC SOLENOID B

2

ON

B

TM-513

P0966

P0966

PC SOLENOID B

2

ON

B

TM-515

P0967

P0967

PC SOLENOID B

2

ON

B

TM-517

P17F0

CVT JUDDER (T/M INSPECTION)

1

TM-519

P17F1

CVT JUDDER (C/V INSPECTION)

1

TM-520

P17F2

CVT JUDDER (T/C INSPECTION)

1

TM-521

P2765

P2765

INPUT SPEED SENSOR B

2

ON

B

TM-522

P2813

P2813

SELECT SOLENOID

2

ON

B

TM-526

P2814

P2814

SELECT SOLENOID

2

ON

B

TM-528

P2815

P2815

SELECT SOLENOID

2

ON

B

TM-530

U0073

U0073

COMM BUS A OFF

1

ON

B

TM-444

U0100

U0100

LOST COMM (ECM A)

1

ON

B

TM-445

U0102

LOST COMM (TRANSFER)

1

TM-446

U0140

LOST COMM (BCM)

1

TM-447

U0141

LOST COMM (BCM A)

1

TM-448

U0155

LOST COMM (IPC)

1

TM-449

U0164

LOST COMM (HVAC)

1

TM-450

U0300

CAN COMM DATA

1

TM-451

U1000

CAN COMM CIRCUIT

1

TM-452

U1117

LOST COMM (ABS)

1

TM-453

DTC

*1, *2

Items

(CONSULT screen terms)

Trip

MIL

*3

Perma-

nent DTC

group

*4

Reference

GST

CONSULT

(TRANSMISSION)

TM-416

< WIRING DIAGRAM >

[CVT: RE0F10D]

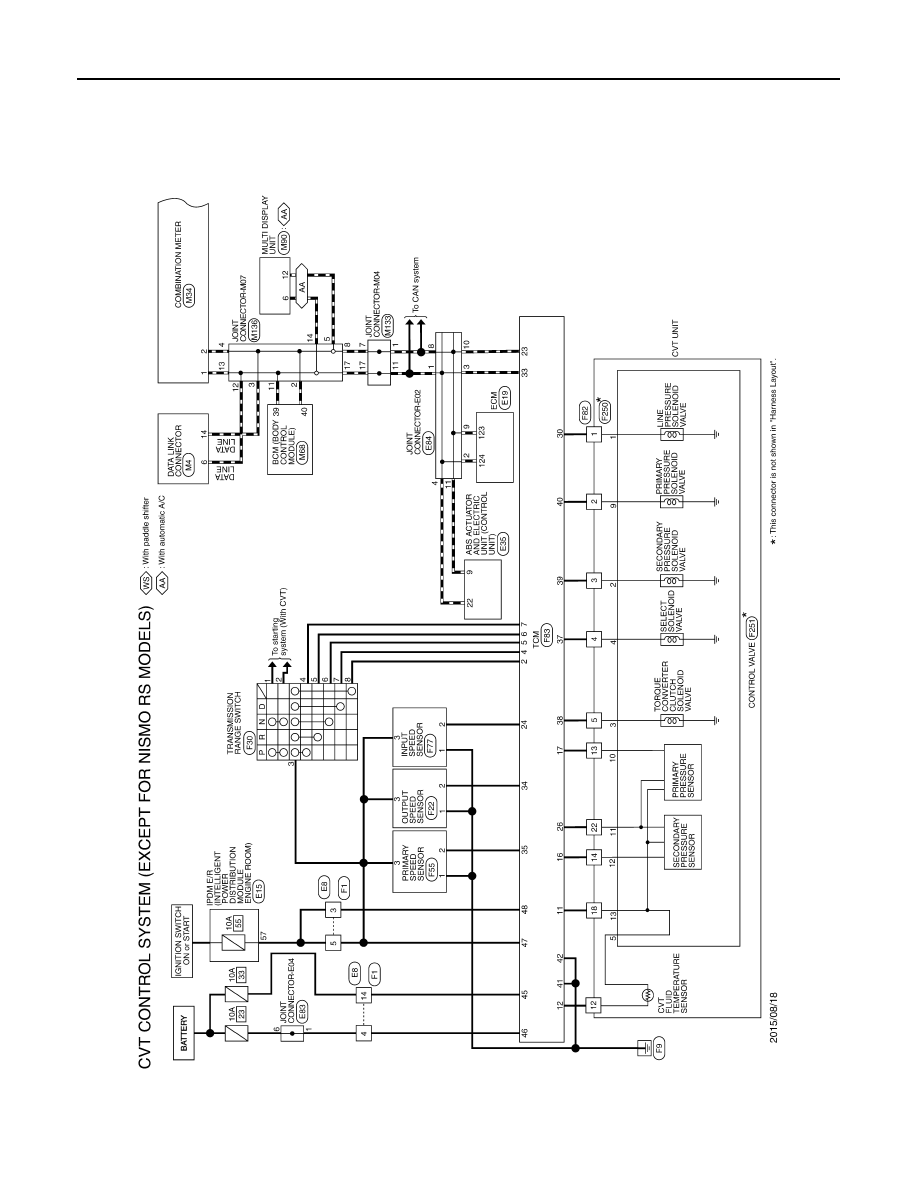

CVT CONTROL SYSTEM

WIRING DIAGRAM

CVT CONTROL SYSTEM

Wiring Diagram

INFOID:0000000012201119

JRDWC6624GB

CVT CONTROL SYSTEM

TM-417

< WIRING DIAGRAM >

[CVT: RE0F10D]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

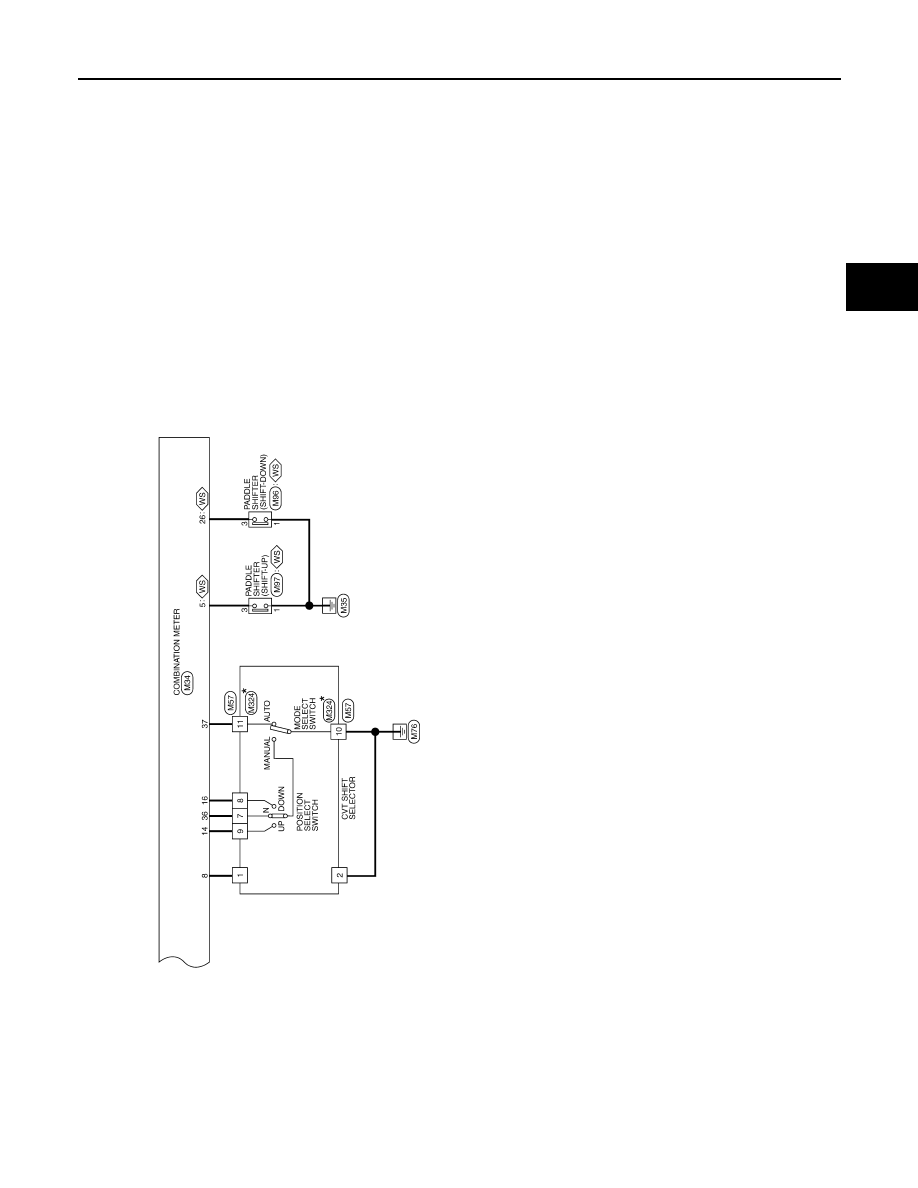

JRDWC6625GB
