Nissan Juke F15. Manual - part 1206





TM-14

< PREPARATION >

[6MT: RS6F94R]

PREPARATION

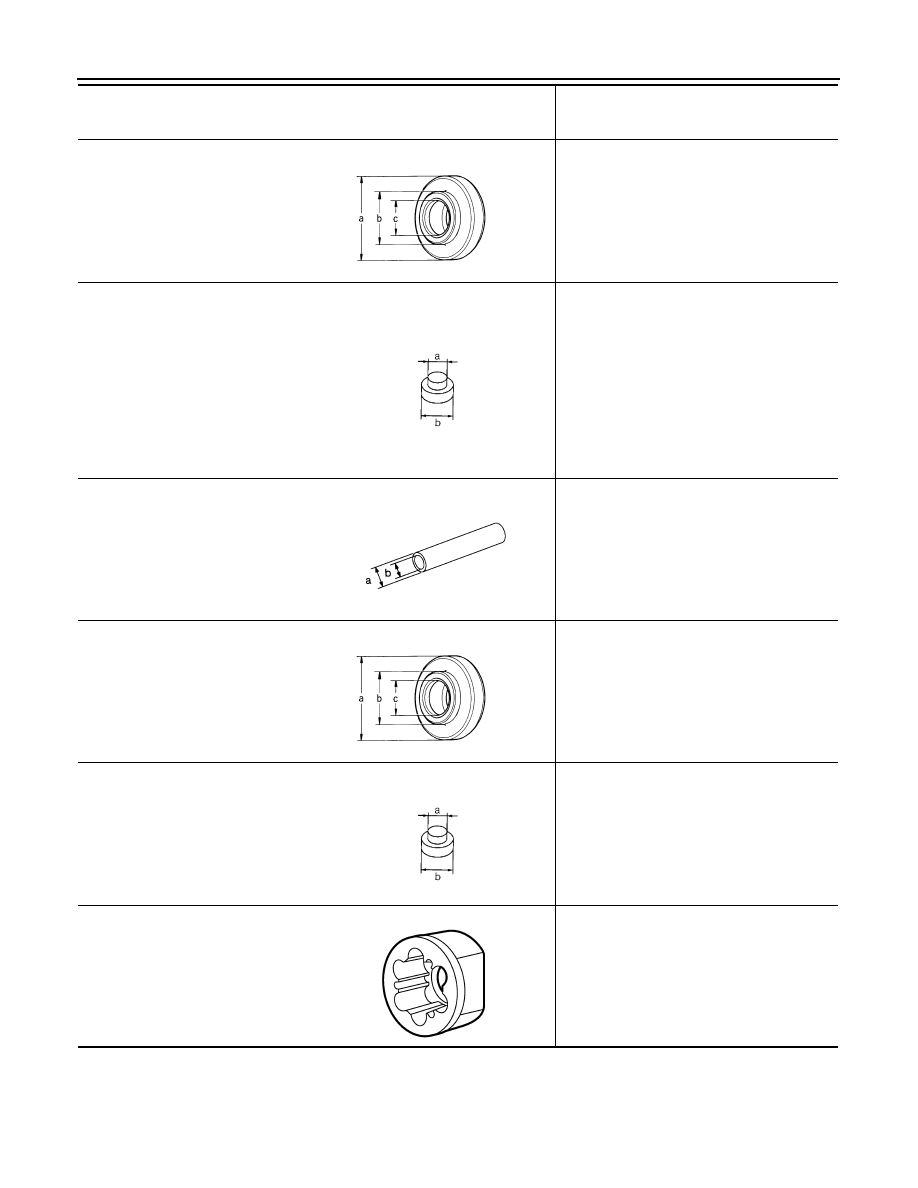

ST36720030
( - )
Drift
a: 70 mm (2.76 in) dia.
b: 40 mm (1.57 in) dia.
c: 29 mm (1.14 in) dia.

• Installing input shaft rear bearing
• Installing mainshaft front bearing inner race

ST33052000
( - )
Drift
a: 22 mm (0.87 in) dia.
b: 28 mm (1.10 in) dia.

• Removing mainshaft rear bearing inner race
• Removing 6th main gear
• Removing 5th main gear
• Removing 4th main gear
• Removing 1st main gear
• Removing 1st-2nd synchronizer hub as-

sembly

• Removing 2nd main gear
• Removing bushing
• Removing 3rd main gear
• Removing mainshaft front bearing inner

race

KV32102700
( - )
Drift
a: 48.6 mm (1.913 in) dia.
b: 41.6 mm (1.638 in) dia.

• Installing bushing
• Installing 2nd main gear
• Installing 3rd main gear
• Installing 4th main gear
• Installing 5th main gear
• Installing 6th main gear

ST30901000
(J-26010-01)
Drift
a: 79 mm (3.11 in) dia.
b: 45 mm (1.77 in) dia.
c: 35.2 mm (1.386 in) dia.

Installing mainshaft rear bearing inner race

ST33061000
(J-8107-2)
Drift
a: 28.5 mm (1.122 in) dia.
b: 38 mm (1.50 in) dia.

Removing differential side bearing inner race
(clutch housing side)

KV32300QAM
( - )
(Renault SST: B.vi 1823)
Drift

Removing and installing input shaft rear bear-
ing mounting bolt

Tool number
(TechMate No.)

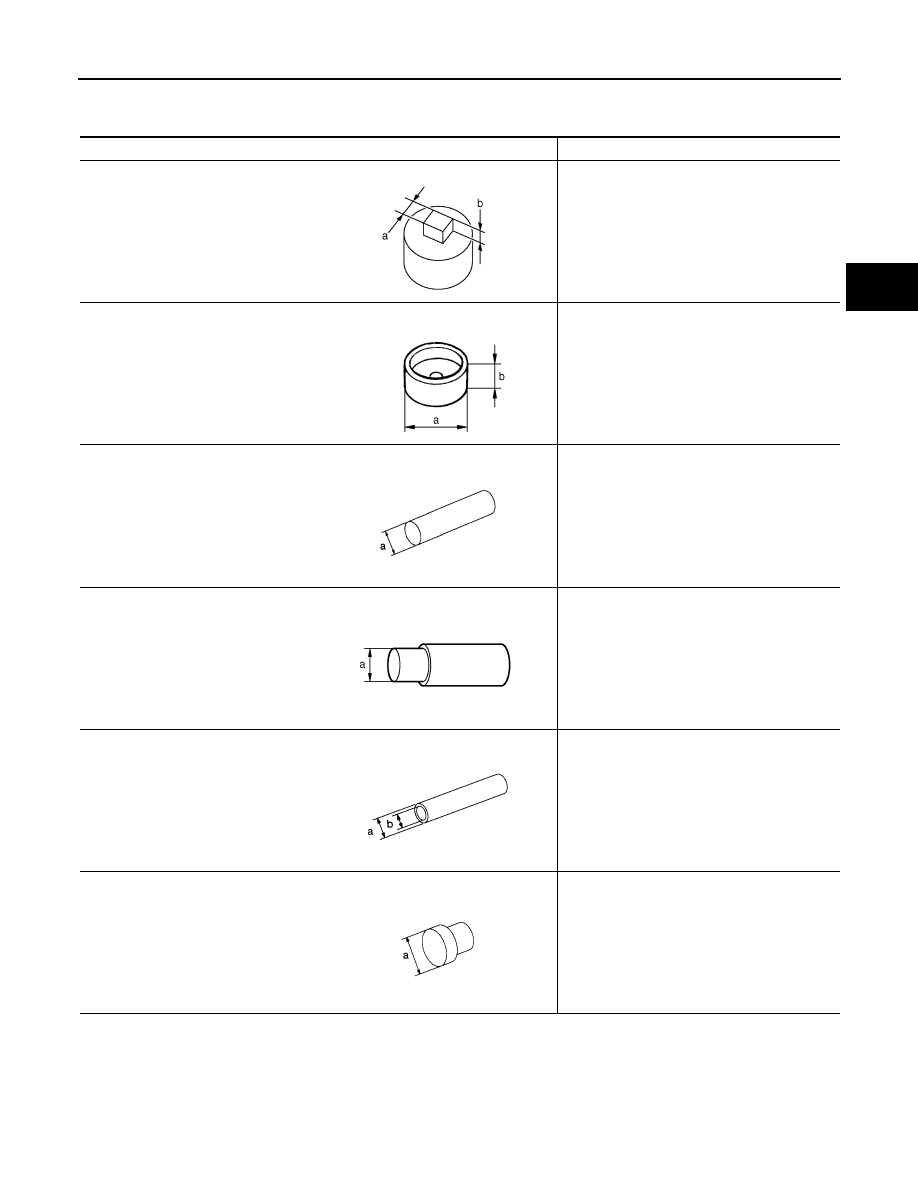

Tool name

Description

ZZA0978D

ZZA0969D

S-NT065

ZZA0978D

ZZA0969D

PCIB2078J

PREPARATION

TM-15

< PREPARATION >

[6MT: RS6F94R]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

Commercial Service Tools

INFOID:0000000012200753

Tool name

Description

Socket
a: 8 mm (0.31 in)
b: 5 mm (0.20 in)

Removing and installing drain plug

Spacer
a: 25 mm (0.98 in) dia.
b: 25 mm (0.98 in)

Removing mainshaft front bearing outer race

Drift
a: 17 mm (0.67 in) dia.

Installing bushing

Drift
a: 24 mm (0.94 in) dia.

Removing input shaft rear bearing

Drift
a: 35 mm (1.38 in) dia.
b: 25 mm (0.98 in) dia.

Installing input shaft front bearing

Drift
a: 43 mm (1.69 in) dia.

• Installing input shaft rear bearing
• Removing differential side bearing inner

race (transaxle case side)

PCIB1776E

PCIB1780E

S-NT063

PCIB1779E

S-NT065

NT109

TM-16

< PREPARATION >

[6MT: RS6F94R]

PREPARATION

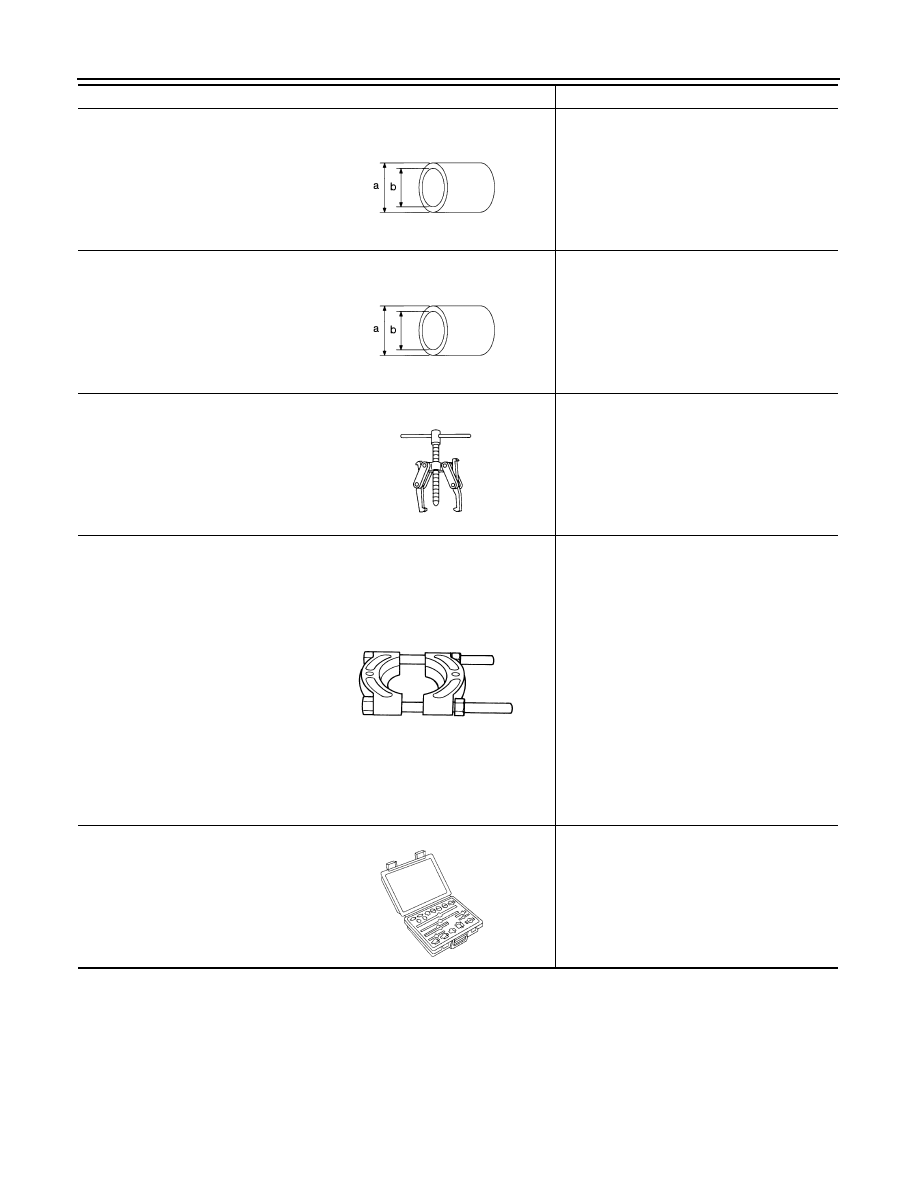

Drift
a: 45 mm (1.77 in) dia.
b: 39 mm (1.54 in) dia.

Installing differential side bearing inner race
(clutch housing side)

Drift
a: 52 mm (2.05 in) dia.
b: 45 mm (1.77 in) dia.

Installing differential side bearing inner race
(transaxle case side)

Puller

• Removing differential side bearing inner

race (clutch housing side)

• Removing differential side bearing inner

race (transaxle case side)

Puller

• Removing differential side bearing inner

race (clutch housing side)

• Removing differential side bearing inner

race (transaxle case side)

• Removing input shaft rear bearing
• Removing input shaft front bearing
• Removing mainshaft rear bearing inner race
• Removing 6th main gear
• Removing 4th main gear
• Removing 5th main gear
• Removing 1st main gear
• Removing 1st-2nd synchronizer hub as-

sembly

• Removing 2nd main gear
• Removing 3rd main gear
• Removing mainshaft front bearing inner

race

Remover

• Removing bushing
• Removing mainshaft rear bearing outer

race

Tool name

Description

S-NT474

S-NT474

NT077

ZZB0823D

S-NT134

COMPONENT PARTS

TM-17

< SYSTEM DESCRIPTION >

[6MT: RS6F94R]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

SYSTEM DESCRIPTION

COMPONENT PARTS

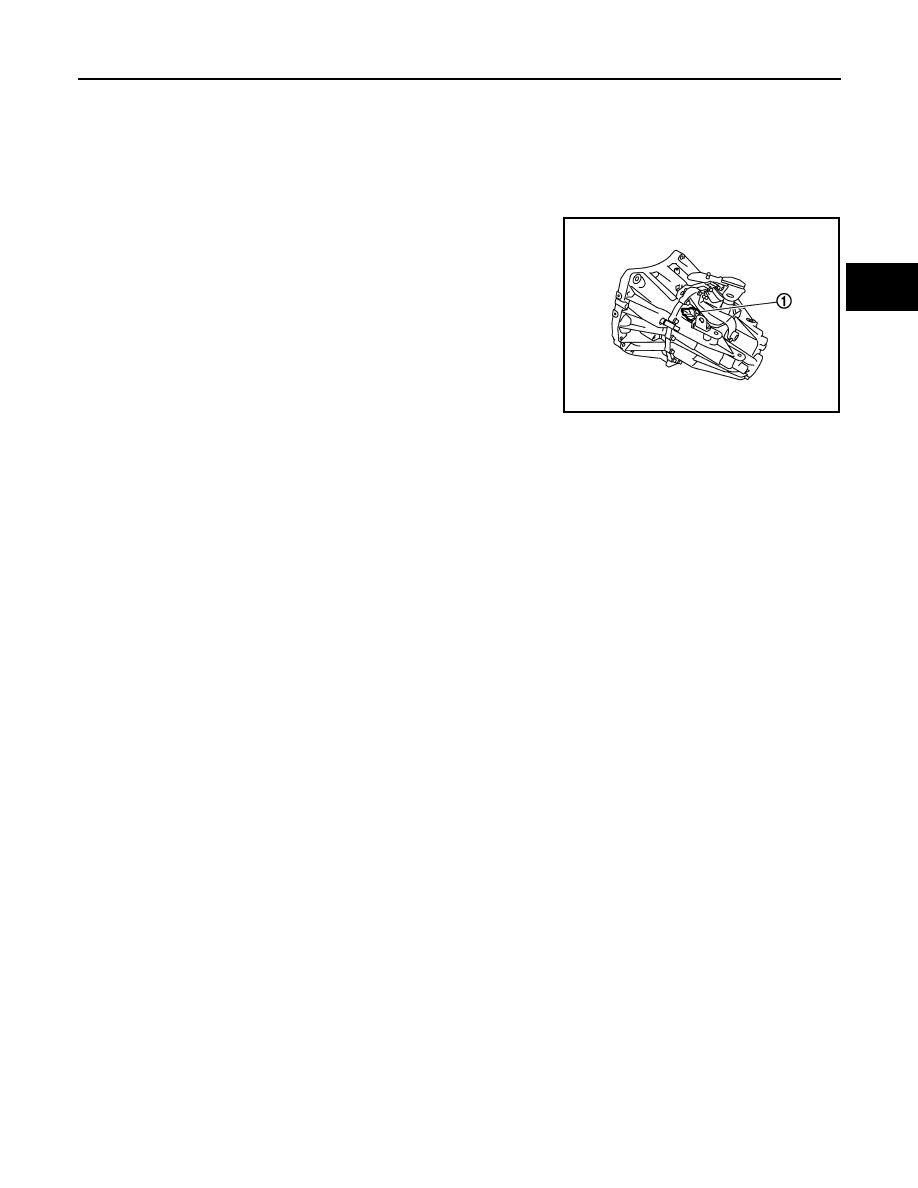

Component Parts Location

INFOID:0000000012200754

POSITION SWITCH

1

: Position switch

JPDIC0070ZZ
