PG-84

< WIRING DIAGRAM >

HARNESS LAYOUT

Engine Room Harness

INFOID:0000000012199806

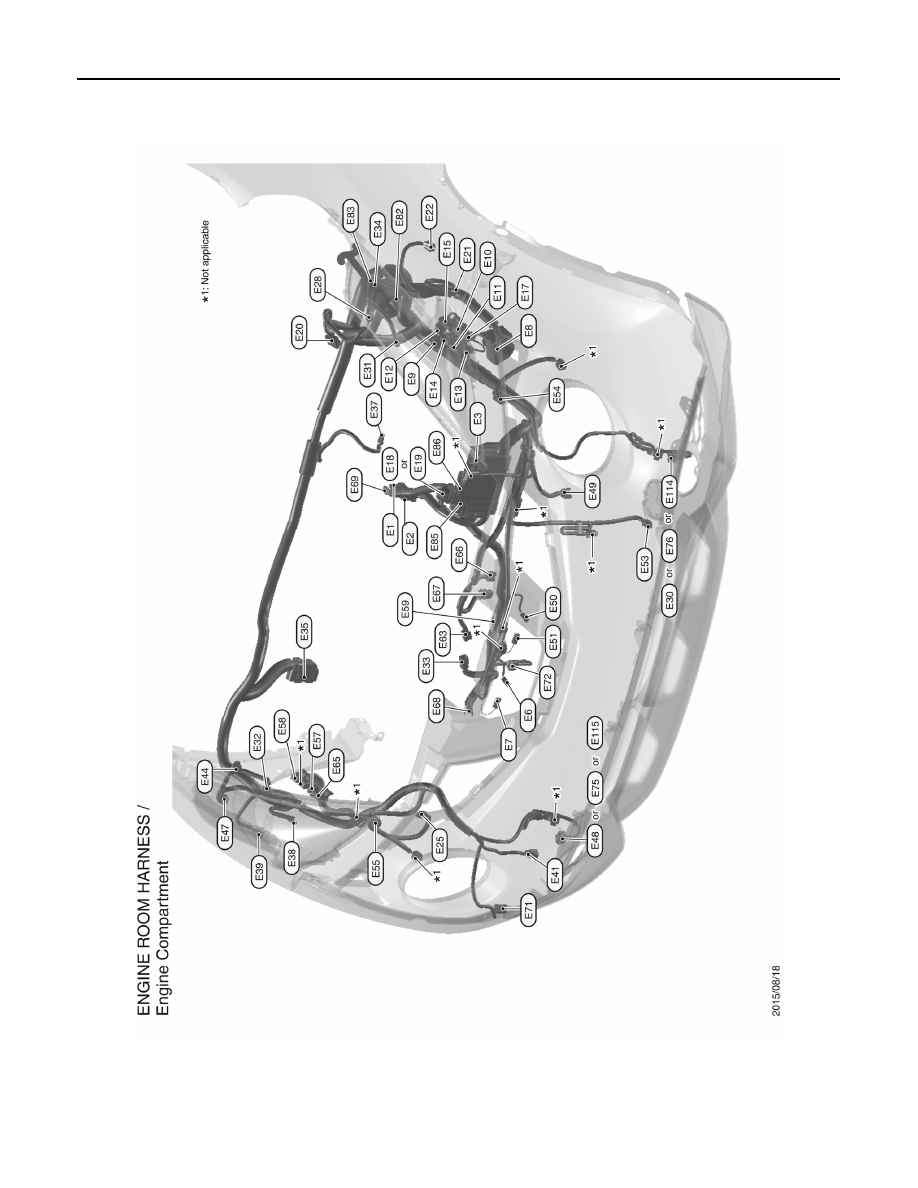

ENGINE COMPARTMENT

JRMIC6913GB

PG

HARNESS LAYOUT

PG-85

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

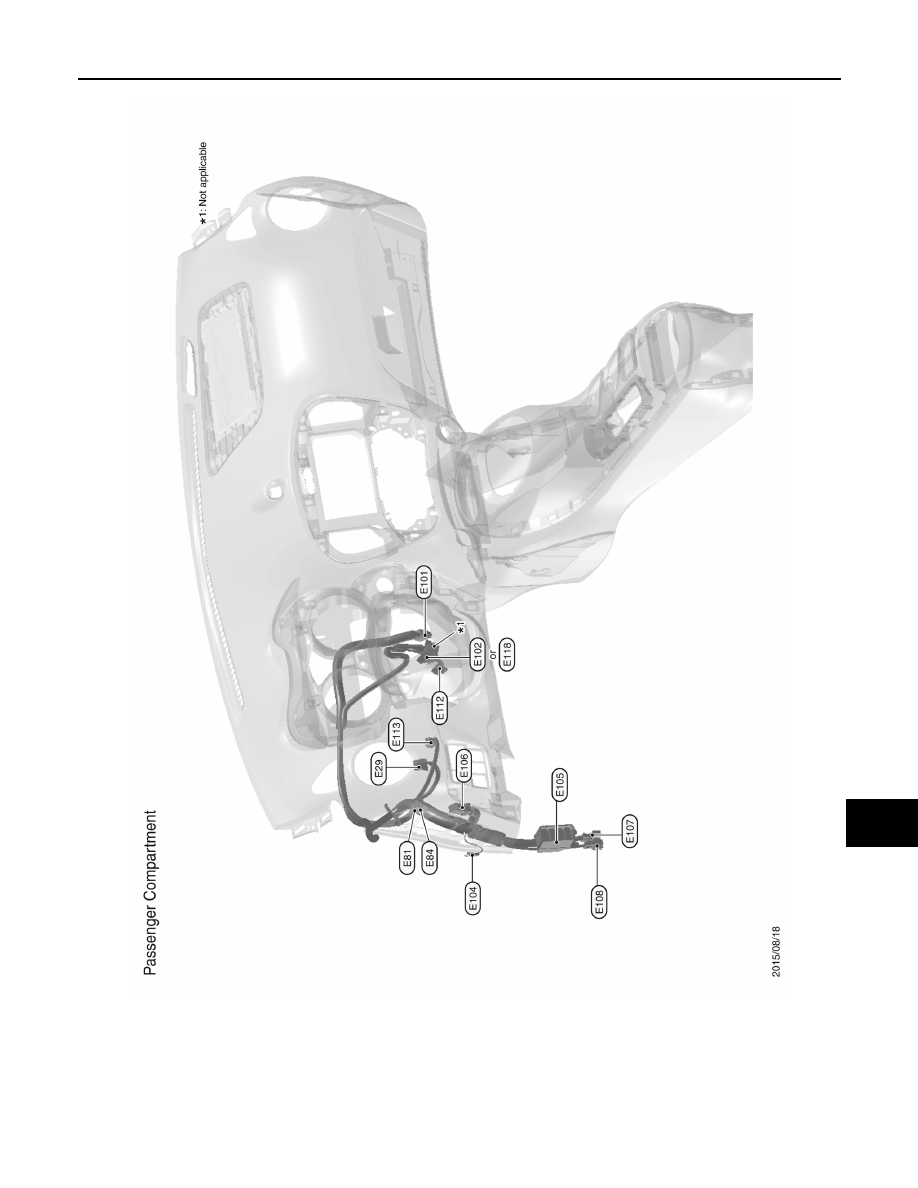

PASSENGER COMPARTMENT

JRMIC6914GB

PG-86

< WIRING DIAGRAM >

HARNESS LAYOUT

Engine Control Harness

INFOID:0000000012199807

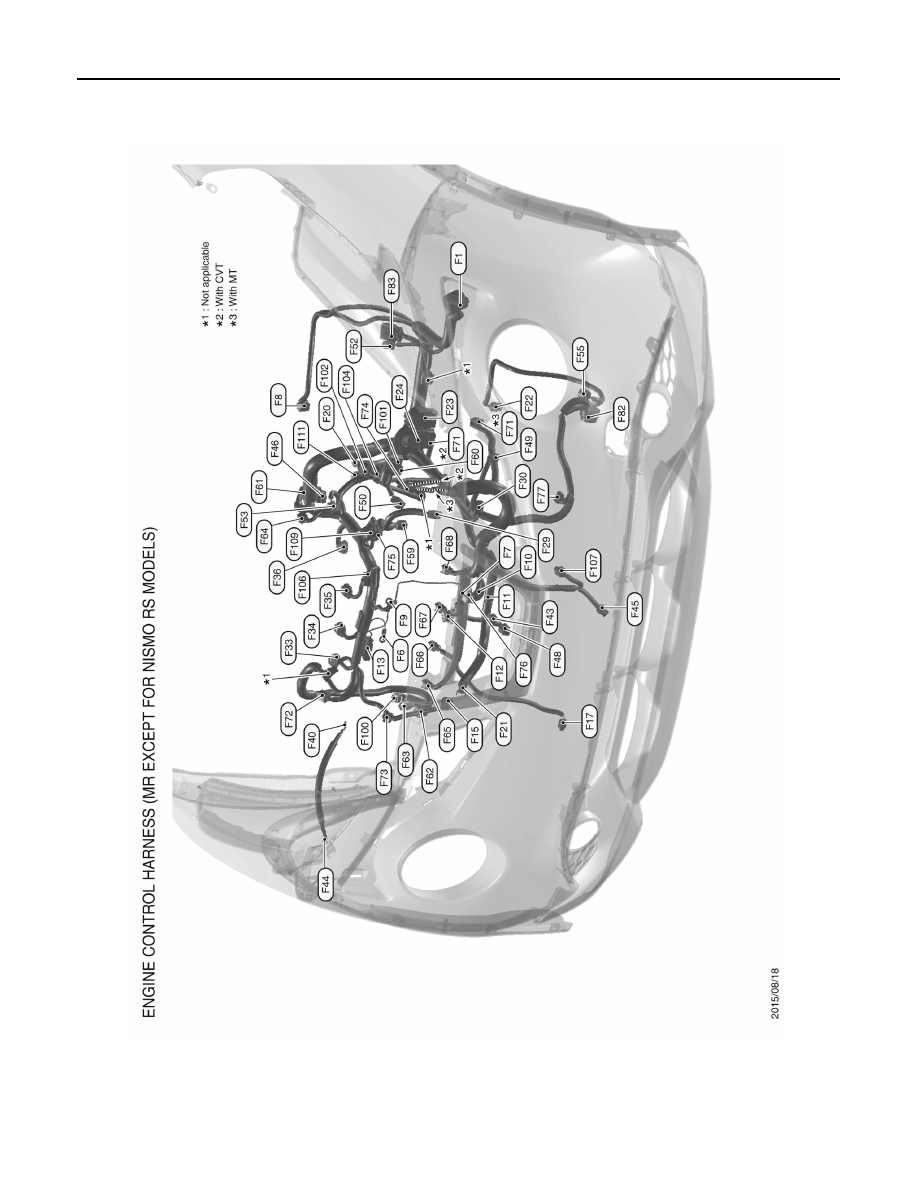

MR EXCEPT FOR NISMO RS MODELS

JRMIC6915GB

PG

HARNESS LAYOUT

PG-87

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

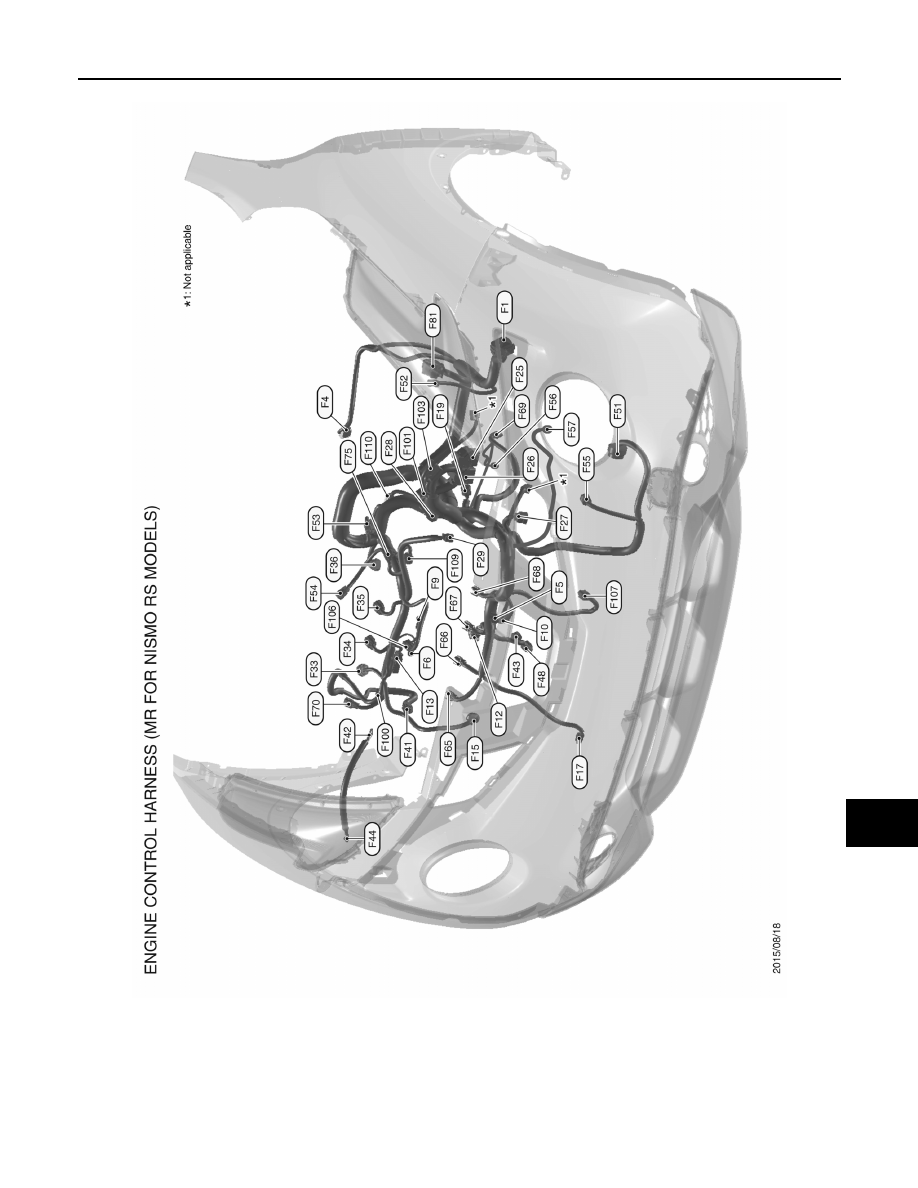

MR FOR NISMO RS MODELS

JRMIC6916GB
