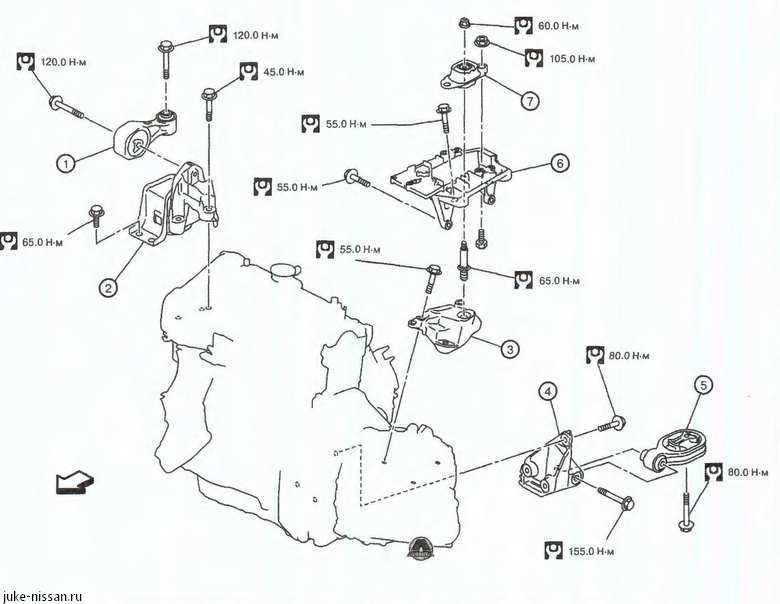

Диаметр расточки под направляющую в головке блока цилиндров, мм
11,0
Зазор между направляющей втулкойи
клапаном, мм
Впуск
0,020 - 0,050
Выпуск
0,030 - 0,063
Выступание втулки "А", мм
Впуск
14,0
Выпуск
14,2
Угол установки направляющей втулки клапана «а»
90°00"
Седло клапана
Параметр
Номинальноезначение
Диаметр "D" гнезда седла, мм
Впуск
34,444 - 34,474
Выпуск
25,900-25,916
Наружный посадочный диаметр клапана «D», мм
Впуск
34,534-34,550
Выпуск
30,035 - 30,48
Угол «а»
Впуск
69°30
Выпуск
Ширина контактной поверхности «X», мм
1,8
Высота«Н»,
мм
Впуск
4,61 -4,69
Выпуск
5,63 - 5,71
Глубина посадки в головку блока цилиндров «Н», мм
Впуск
6,0
Выпуск
7,0
Клапанные
пружины
Параметр
Номинальное
Высота в свободном состоянии, мм
43,31
Усилие при высотепружины, Н при мм
В собранном (засу-харенном)виде
218-242 при 33, 80
При полностью открытом клапане
477 - 523 при 24,30
Неперпендикулярность оси к основанию, мм
1,2
Высота при полном открытии клапана, мм
23,40
Диаметр витка, мм
3,45
Наружный диаметр верхней части пружины, мм
20,8 -21,2
Наружный диаметр нижней части пружины, мм
25,5 - 25,9
Внутренний диаметр верхней части пружины, мм
13,9 - 14,3
Внутренний диаметр нижней части пружины, мм
18,6-19,0
Блок цилиндров
Параметр
Номинальное значение
Неплоскостность верхней поверхности блока цилиндров
Менее 0,05 мм
Размерные
группы поршней
1. метка, установки поршня в
правильное положение, направлена в сторону маховике 2. Расстояние от
поршневого пальца до днища поршня (см. таблицу ниже). 3.
Используется только поставщиком, 4. Используется только поставщиком.
5 Используется только поставщиком. 6. Ось симметрии поршня. 7. Ось
поршневого пальца 8. Смещение между осью поршневого пальце (7)
и осью симметрии поршня (6) - 0,3 мм.
Параметр
Номинальноезначение
Диаметр "А" юбки поршня, мм
75,938 - 75,952
Высота "а" контрольного диаметра, мм
56,0
Диаметр отверстия в бобышках поршня, мм
Группа J
41,605-41,646
Группа К
41,647-41.688
Группа L
41,609-41,730
Группа М
41,731 -41,772
Группа N
41 773-41. 814
Выступание поршня, мм
0,030-0,288
Поршневые кольца
Параметр
Номинальноезначение, мм
Толщина
Верхнее компрессионное
1,97-1,99
Второе компрессионное
1,97- 1,99
Маслосъемное
2,47 - 2,49
Боковой зазор
Верхнее компрессионное
0,010-0,012
Второе компрессионное
0.08 0,12
Маслосъёмное
0,03 0,05
Зазор в замке
Верхнее компрессионное
0.20 - 0,35
Второе компрессионное
0,70 - 0,90
Маслосъёмное
0,25 - 0,50
Поршневой палец
Параметр
Номинальноезначение
Длина мм
59,7-30,0
Наружный диаметр поршневого пальца, мм
25,995 - 26,000
Шатуны
Параметр
Значение
Расстояние между центрами головок,мм
133,75
Изгиб[на 100 мм], мм
Предельно допустимый
0,15
Кручение [на 100 мм], мм
Предельно допустимый
0,30
Зазор в верхней головке шатуна, мм
Номинальный
-
Внутренний диаметр втулки верхней головки шатуна,мм
Номинальный
26,013 - 26,025
Осевой зазор, мм
Номинальный
0,205-0,467
Диаметр постели шатунного вкладыша, мм
47,610 - 47,627
Коленчатый вал
Параметр
Значение
Радиус кривошипа «г», мм
40,20 - 40,25
Овальность (разность по направлениям "X" и "Y"), мм
Предельно допустимая
0,0035
Конусность(разность по сечениям«А» и «С»), мм
Предельно допустимая
0,0035
Биение(разность крайних положений стрелки индикатора), мм
