Nissan Tiida C11. Manual - part 315





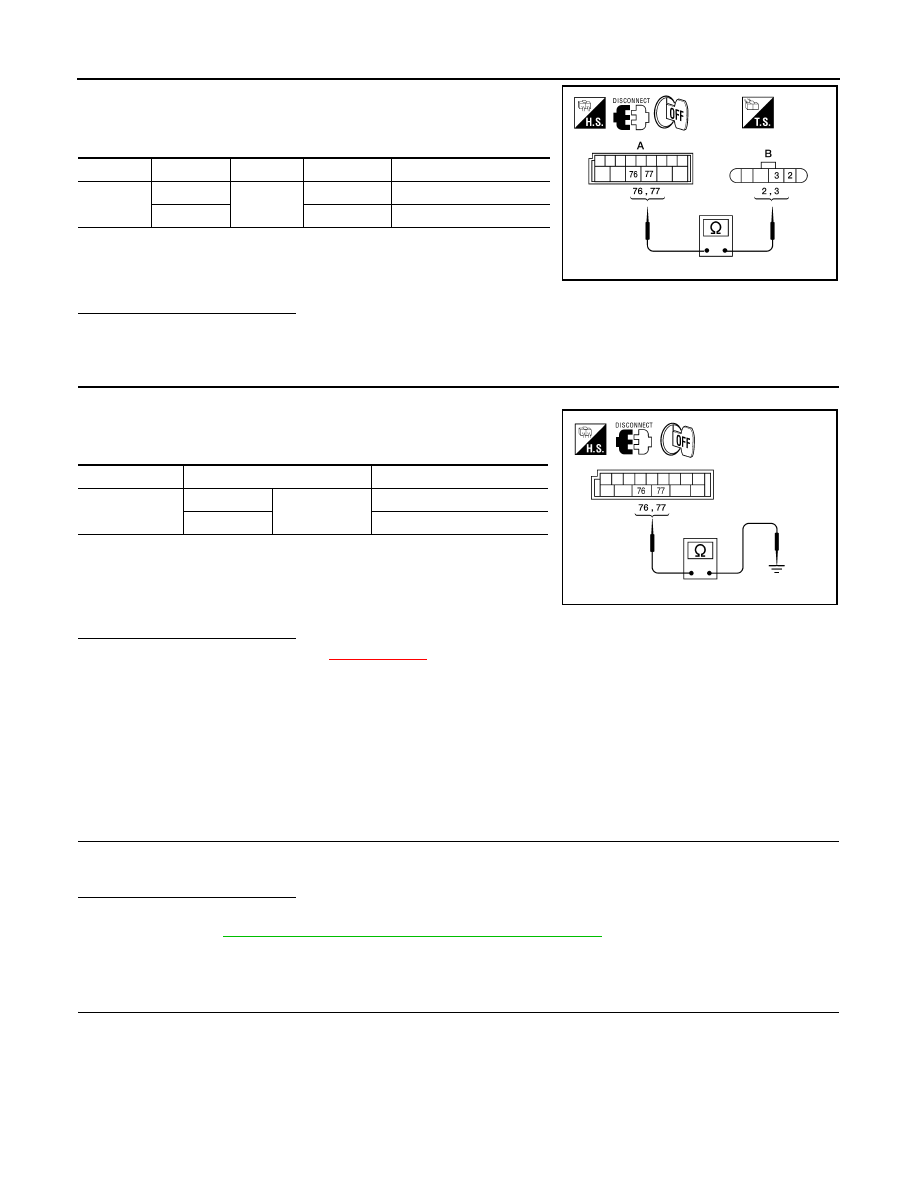

DLK-670

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY, WITH SUPER LOCK]

DOOR LOCK ACTUATOR

2.

Check continuity between BCM connector (A) M20 terminals 76,
77 and front door lock actuator (driver side) connector (B) D14
terminals 2, 3.

Is the inspection result normal?

YES

>> Replace front door lock actuator (driver side).

NO

>> Repair or replace harness.

3.

CHECK DOOR LOCK ACTUATOR HARNESS

1.

Disconnect BCM and front door lock actuator (driver side).

2.

Check continuity between BCM connector M20 terminals 76, 77
and ground.

Is the inspection result normal?

YES

>> Replace BCM. Refer to

XX-XX, "*****"

.

NO

>> Repair or replace harness.

PASSENGER SIDE

PASSENGER SIDE : Description

INFOID:0000000001530800

Locks/unlocks the door with the signal from BCM.

PASSENGER SIDE : Component Function Check

INFOID:0000000001530801

1.

CHECK FUNCTION

1.

Use CONSULT-III to perform Active Test DOOR LOCK.

2.

Touch “ALL LOCK” or “ALL UNLOCK” to check that it works normally.

Is the inspection result normal?

YES

>> Door lock actuator is OK.

NO

>> Refer to

DLK-670, "PASSENGER SIDE : Diagnosis Procedure"

.

PASSENGER SIDE : Diagnosis Procedure

INFOID:0000000001530802

1.

CHECK FRONT DOOR LOCK ACTUATOR (PASSENGER SIDE) SIGNAL

1.

Turn ignition switch OFF.

Connector

Terminals

Connector

Terminals

Continuity

M20

76

D14

2

Yes

77

3

Yes

ALKIA0773ZZ

Connector

Terminals

Continuity

M20

76

Ground

No

77

No

ALKIA0774ZZ

DOOR LOCK ACTUATOR

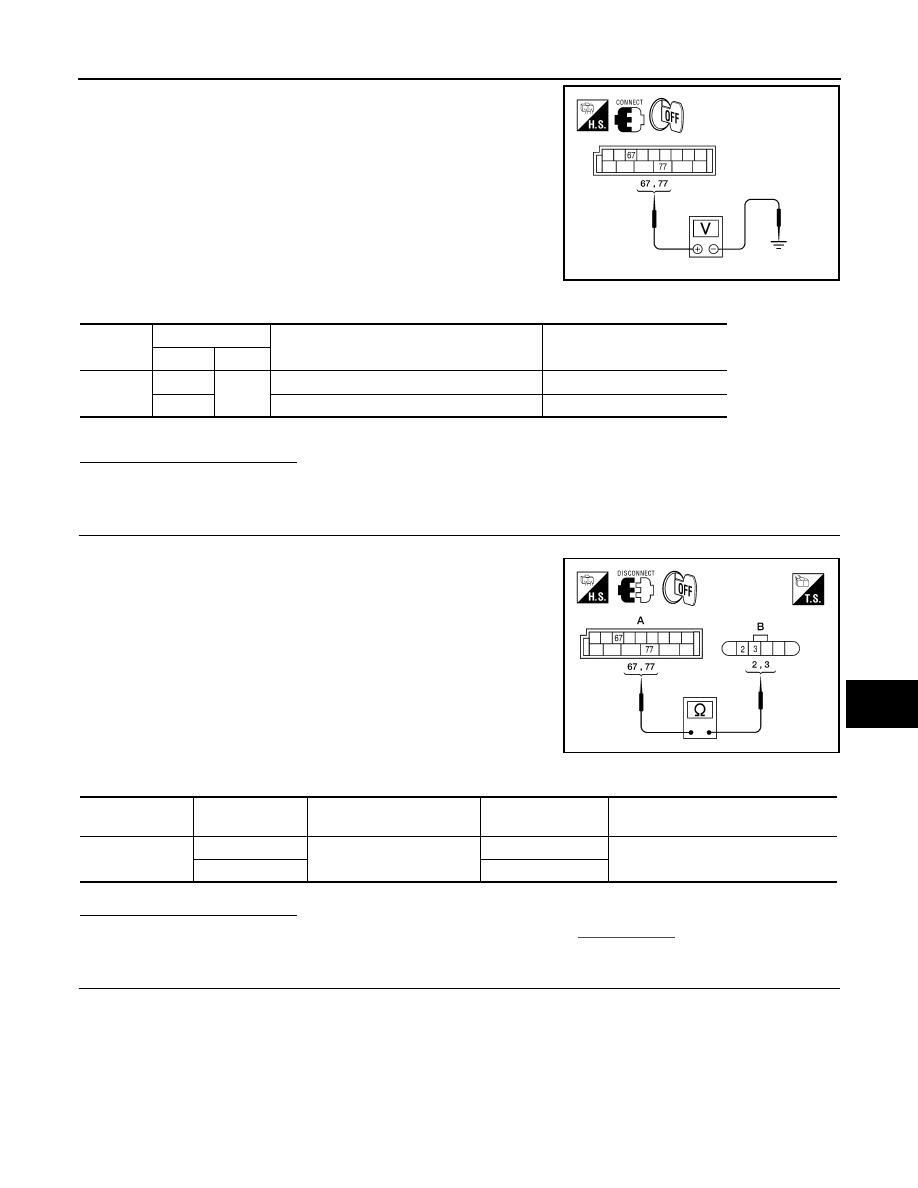

DLK-671

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY, WITH SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

2.

Check voltage between BCM connector M20 terminals 67, 77
and ground.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

CHECK DOOR LOCK ACTUATOR HARNESS

1.

Disconnect BCM and front door lock actuator (passenger side).

2.

Check continuity between BCM connector (A) M20 terminals 67,
77 and front door lock actuator (passenger side) (B) D114 termi-
nals 2, 3.

Is the inspection result normal?

YES

>> Replace front door lock actuator (passenger side). Refer to

XX-XX, "*****"

.

NO

>> Repair or replace harness.

3.

CHECK DOOR LOCK ACTUATOR HARNESS

1.

Disconnect BCM and front door lock actuator (passenger side).

ALKIA0775ZZ

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

M20

77

Ground

Door lock/unlock switch is turned to LOCK

 Battery voltage

 0

67

Door lock/unlock switch is turned to UNLOCK

 Battery voltage

 0

ALKIA0776ZZ

BCM connector

Terminal

Front door lock actuator

(passenger side) connector

Terminal

Continuity

M20

67

D114

2

Yes

77

3

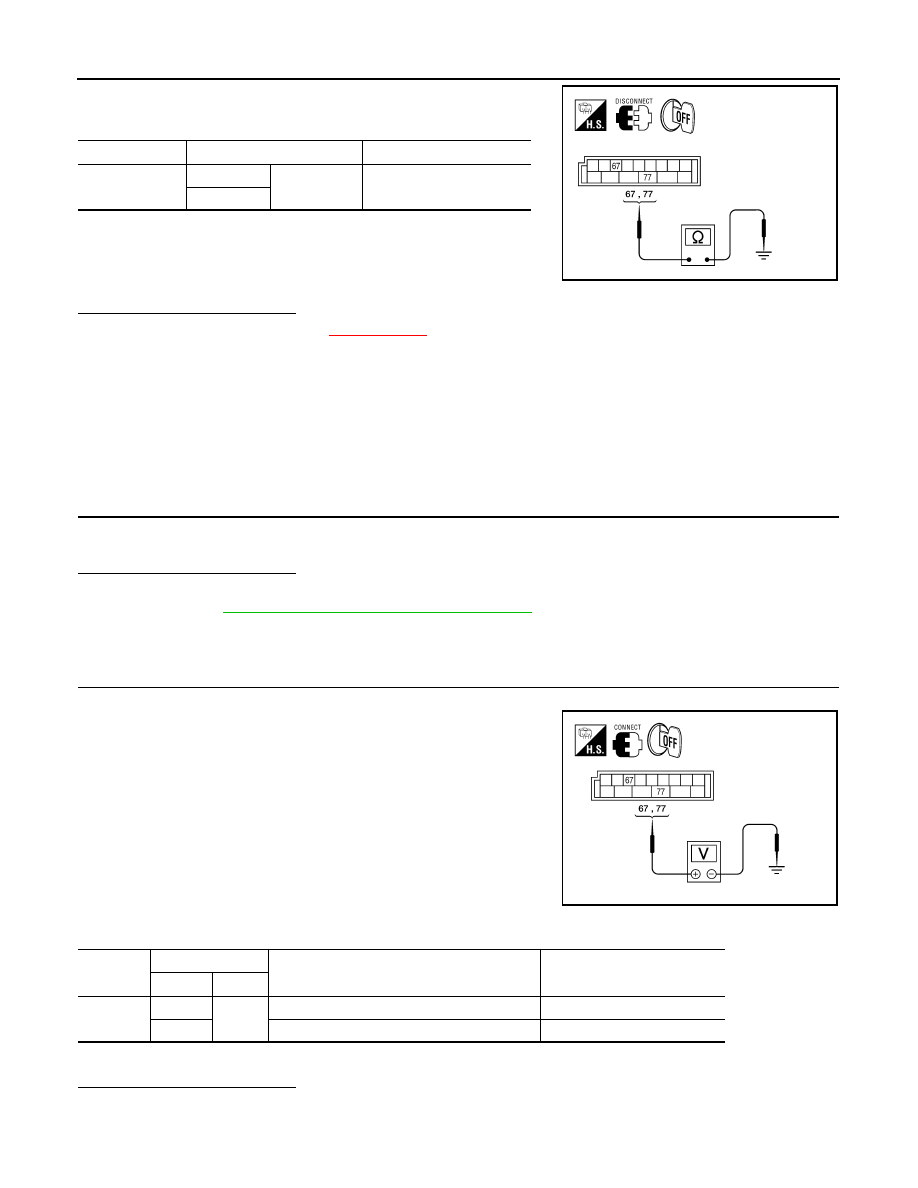

DLK-672

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY, WITH SUPER LOCK]

DOOR LOCK ACTUATOR

2.

Check continuity between BCM connector M19 terminals 67, 77
and ground.

Is the inspection result normal?

YES

>> Replace BCM. Refer to

XX-XX, "*****"

.

NO

>> Repair or replace harness.

REAR LH

REAR LH : Description

INFOID:0000000001530803

Locks/unlocks the door with the signal from BCM.

REAR LH : Component Function Check

INFOID:0000000001530804

1.

CHECK FUNCTION

1.

Use CONSULT-III to perform Active Test "DOOR LOCK".

2.

Touch “ALL LOCK” or “ALL UNLOCK” to check that it works normally.

Is the inspection result normal?

YES

>> Door lock actuator is OK.

NO

>> Refer to

DLK-672, "REAR LH : Diagnosis Procedure"

.

REAR LH : Diagnosis Procedure

INFOID:0000000001530805

1.

CHECK DOOR LOCK ACTUATOR SIGNAL

1.

Turn ignition switch OFF.

2.

Check voltage between BCM connector M20 terminals 67, 77
and ground.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> GO TO 3.

BCM connector

Terminals

Continuity

M20

67

Ground

No

77

ALKIA0777ZZ

ALKIA0775ZZ

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

M20

77

Ground

Door lock/unlock switch is turned to LOCK

 Battery voltage

 0

67

Door lock/unlock switch is turned to UNLOCK

 Battery voltage

 0

DOOR LOCK ACTUATOR

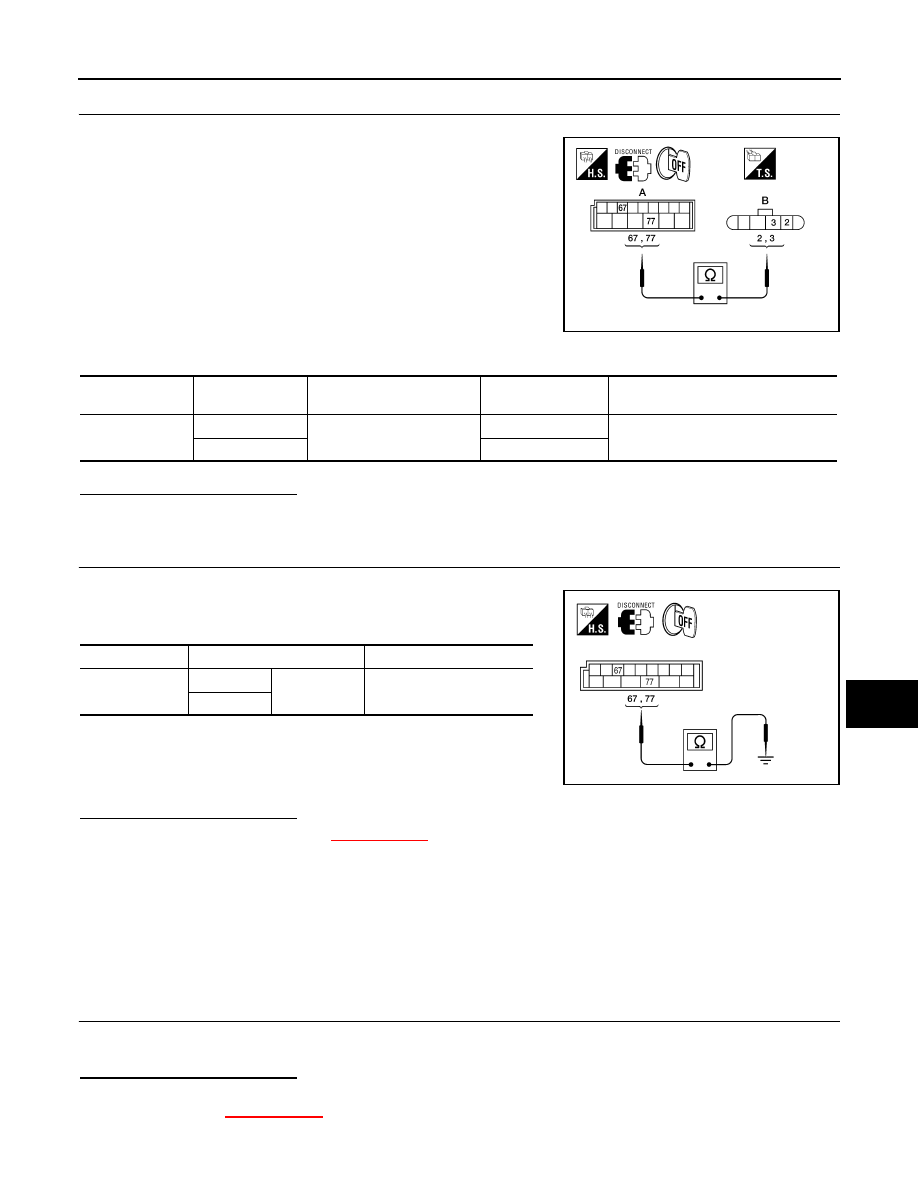

DLK-673

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY, WITH SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

2.

CHECK DOOR LOCK ACTUATOR HARNESS

1.

Disconnect BCM and rear door lock actuator LH.

2.

Check continuity between BCM connector (A) M20 terminals 67,
77 and rear door lock actuator LH connector (B) D205 terminals
2, 3.

Is the inspection result normal?

YES

>> Replace rear door lock actuator LH.

NO

>> Repair or replace harness.

3.

CHECK DOOR LOCK ACTUATOR HARNESS

1.

Disconnect BCM and each door lock actuator.

2.

Check continuity between BCM connector M20 terminals 67, 77
and ground.

Is the inspection result normal?

YES

>> Replace BCM. Refer to

XX-XX, "*****"

.

NO

>> Repair or replace harness.

REAR RH

REAR RH : Description

INFOID:0000000001530806

Locks/unlocks the door with the signal from BCM.

REAR RH : Component Function Check

INFOID:0000000001530807

1.

CHECK FUNCTION

1.

Use CONSULT-III to perform Active Test "DOOR LOCK".

2.

Touch “ALL LOCK” or “ALL UNLOCK” to check that it works normally.

Is the inspection result normal?

YES

>> Door lock actuator is OK.

NO

>> Refer to

XX-XX, "*****"

.

ALKIA0778ZZ

BCM connector

Terminal

Rear door lock actuator LH

connector

Terminal

Continuity

M20

67

D205

2

Yes

77

3

BCM connector

Terminals

Continuity

M20

67

Ground

No

77

ALKIA0777ZZ
