Nissan Tiida C11. Manual - part 314





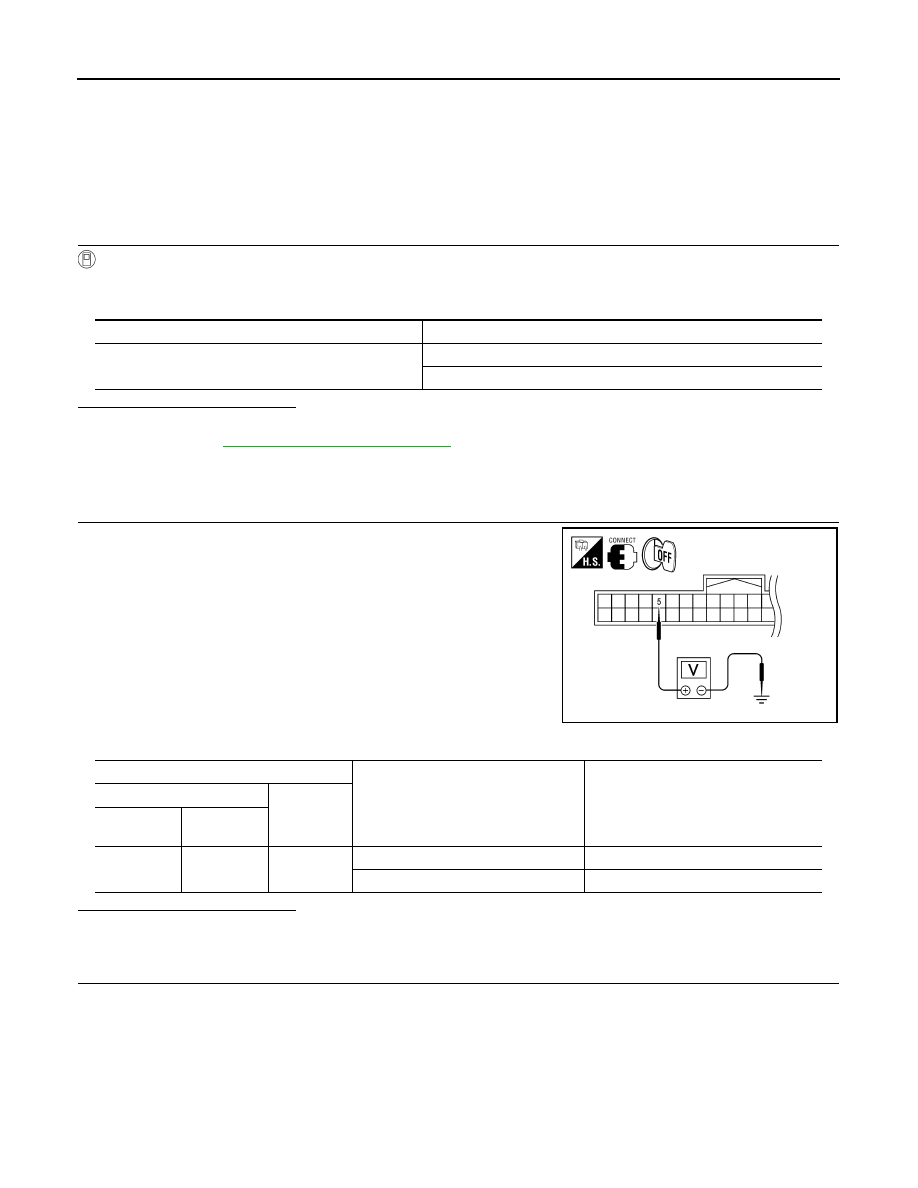

DLK-666

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY, WITH SUPER LOCK]

TRUNK LID OPENER SWITCH

TRUNK LID OPENER SWITCH

Description

INFOID:0000000001530793

Transmits trunk lid open signal to BCM.

Component Function Check

INFOID:0000000001530794

1.

CHECK FUNCTION

 With CONSULT-III

Check trunk lid opener switch TR/BD OPEN SW in “Data Monitor mode with CONSULT-III.
• When trunk lid opener switch is pressed.

Is the inspection result normal?

YES

>> Trunk lid opener switch is OK.

NO

>> Refer to

DLK-666, "Diagnosis Procedure"

.

Diagnosis Procedure

INFOID:0000000001530795

1.

CHECK TRUNK LID OPEN INPUT SIGNAL

Check voltage between BCM connector and ground.

Is the inspection result normal?

YES

>> GO TO 5

NO

>> GO TO 2

2.

CHECK TRUNK LID OPENER SWITCH CIRCUIT

1.

Disconnect BCM and trunk lid opener switch connectors.

Monitor item

Condition

TR/BD OPEN SW

Trunk lid opener switch is pressed: ON

Trunk lid opener switch is released: OFF

ALKIA0741ZZ

Terminals

Condition of trunk lid opener switch

Voltage (V)

(Approx.)

(+)

(–)

BCM

connector

Terminal

M18

5

Ground

ON (press and hold)

0

OFF (release)

Battery voltage

TRUNK LID OPENER SWITCH

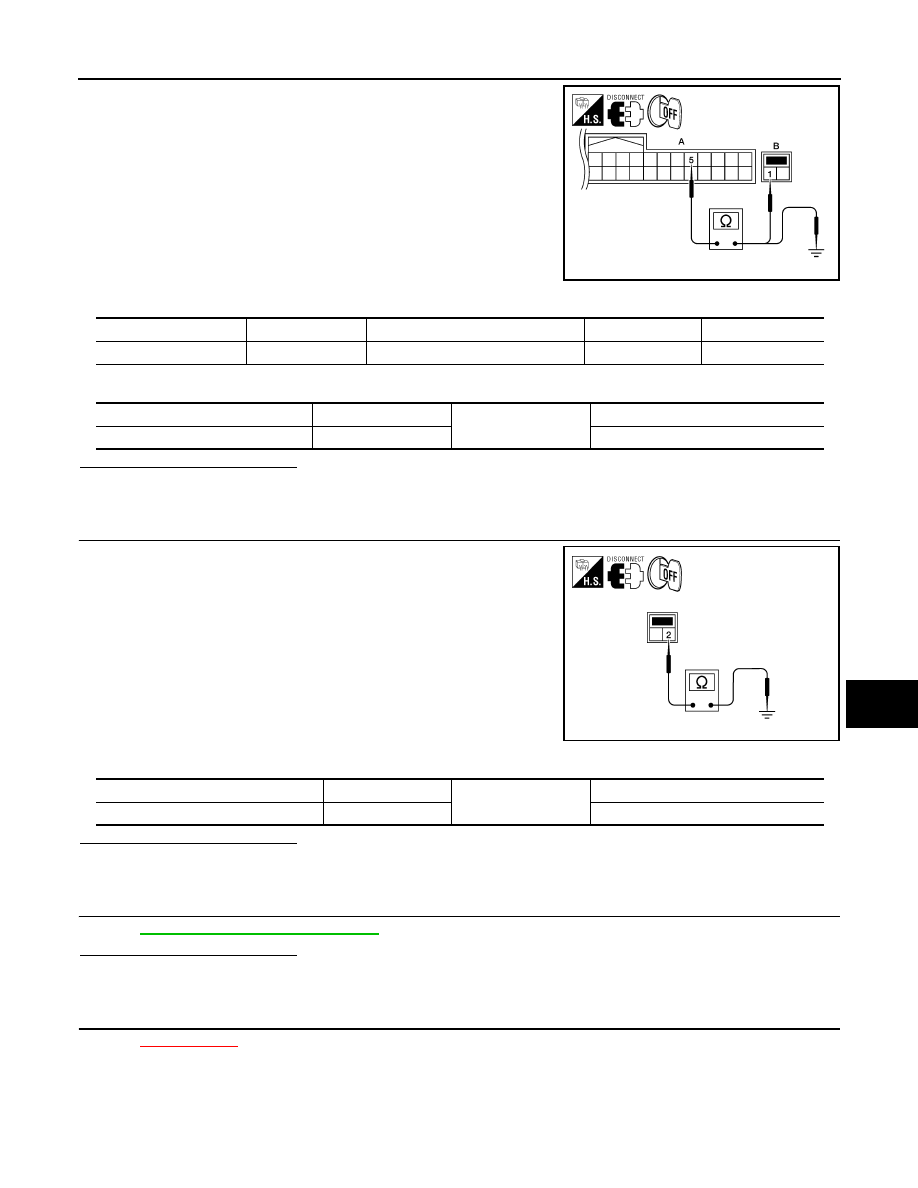

DLK-667

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY, WITH SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

2.

Check continuity between BCM connector (A) M18 terminal 5
and trunk lid opener switch connector (B) B61 terminal 1.

3.

Check continuity between BCM connector (A) M18 terminal 5 and ground.

Is the inspection result normal?

YES

>> GO TO 3

NO

>> Repair harness or connector.

3.

CHECK TRUNK LID OPENER SWITCH GROUND CIRCUIT

Check continuity between trunk lid opener switch connector and
ground.

Is the inspection result normal?

YES

>> GO TO 4

NO

>> Repair or replace harness.

4.

CHECK TRUNK LID OPENER SWITCH

Refer to

DLK-668, "Component Inspection"

.

Is the inspection result normal?

YES

>> GO TO 5

NO

>> Replace trunk lid opener switch.

5.

CHECK INTERMITTENT INCIDENT

Refer to

XX-XX, "*****"

.

>> INSPECTION END.

ALKIA0761ZZ

BCM connector

Terminal

Trunk lid opener switch connector

Terminal

Continuity

M18

5

B61

1

Yes

BCM connector

Terminal

Ground

Continuity

M18

5

No

WIIA1187E

Trunk lid opener switch

Terminal

Ground

Continuity

B61

2

Yes

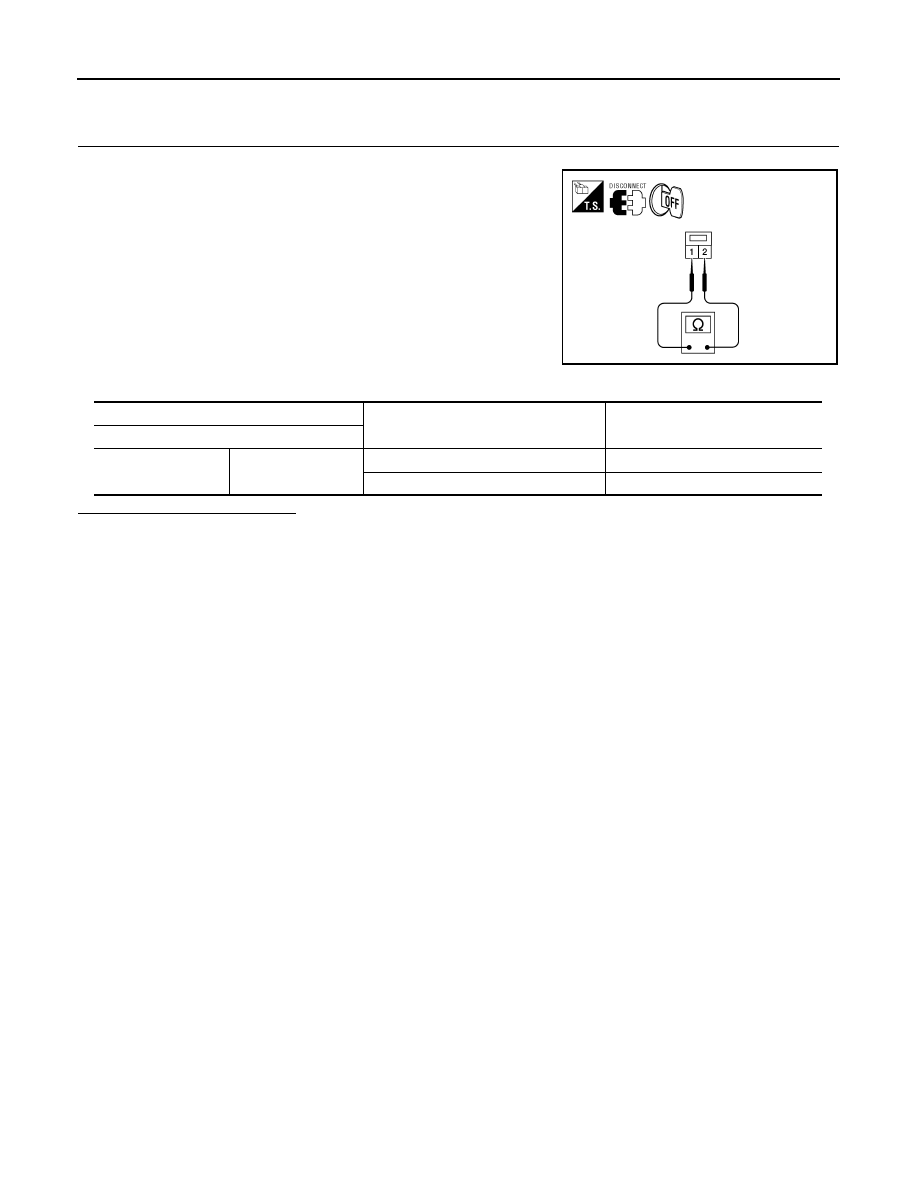

DLK-668

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY, WITH SUPER LOCK]

TRUNK LID OPENER SWITCH

Component Inspection

INFOID:0000000001530796

1.

CHECK TRUNK LID OPENER SWITCH

1.

Turn ignition switch OFF.

2.

Check continuity between trunk lid opener switch terminals.

Is the inspection result normal?

YES

>> INSPECTION END.

NO

>> Replace trunk lid opener switch.

WIIA1186E

Terminal

Condition

Continuity

Trunk lid opener switch

1

2

ON (press and hold)

Yes

OFF (release)

No

DOOR LOCK ACTUATOR

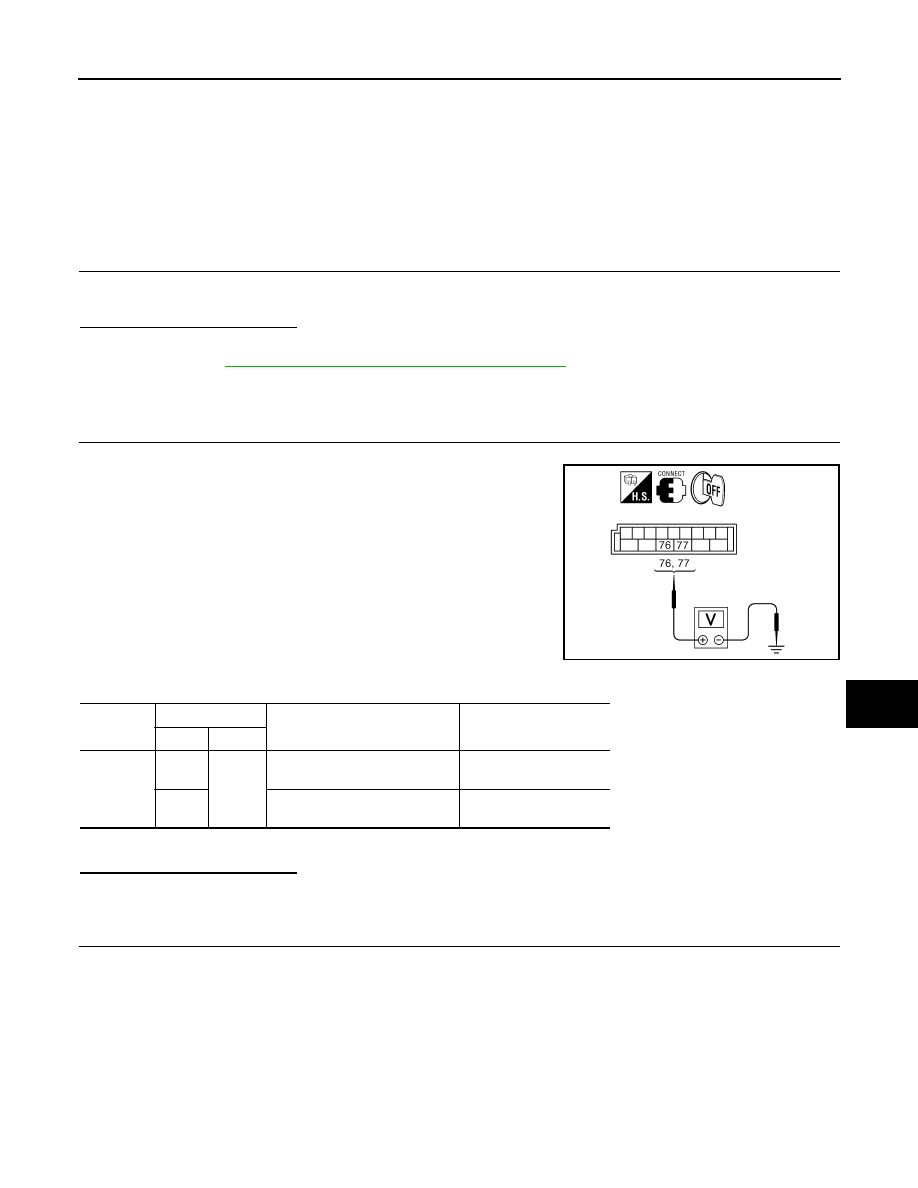

DLK-669

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY, WITH SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

DOOR LOCK ACTUATOR

DRIVER SIDE

DRIVER SIDE : Description

INFOID:0000000001530797

Locks/unlocks the door with the signal from BCM.

DRIVER SIDE : Component Function Check

INFOID:0000000001530798

1.

CHECK FUNCTION

1.

Use CONSULT-III to perform Active Test "DOOR LOCK".

2.

Touch “ALL LOCK” or “ALL UNLOCK” to check that it works normally.

Is the inspection result normal?

YES

>> Door lock actuator is OK.

NO

>> Refer to

DLK-669, "DRIVER SIDE : Diagnosis Procedure"

.

DRIVER SIDE : Diagnosis Procedure

INFOID:0000000001530799

1.

CHECK DOOR LOCK ACTUATOR SIGNAL

1.

Turn ignition switch OFF.

2.

Check voltage between BCM connector M20 terminals 76, 77
and ground.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

CHECK DOOR LOCK ACTUATOR HARNESS

1.

Disconnect BCM and front door lock actuator (driver side).

ALKIA0772ZZ

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

M20

76

Ground

Driver door lock/unlock switch is
turned to UNLOCK

 Battery voltage

 0

77

Driver door lock/unlock switch is
turned to LOCK

 Battery voltage

 0
