Nissan Tiida C11. Manual - part 165





DLK-70

< COMPONENT DIAGNOSIS >

[WITH I-KEY, WITHOUT SUPER LOCK]

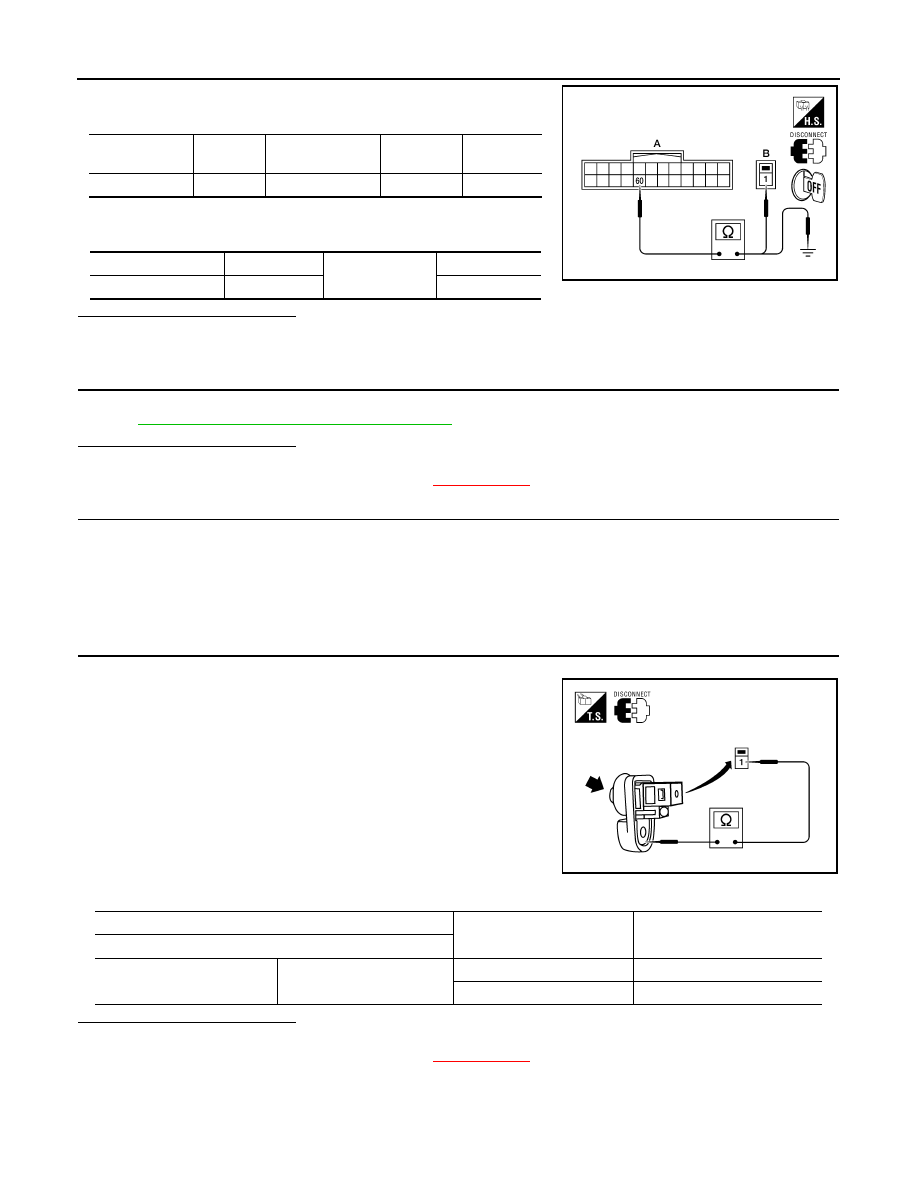

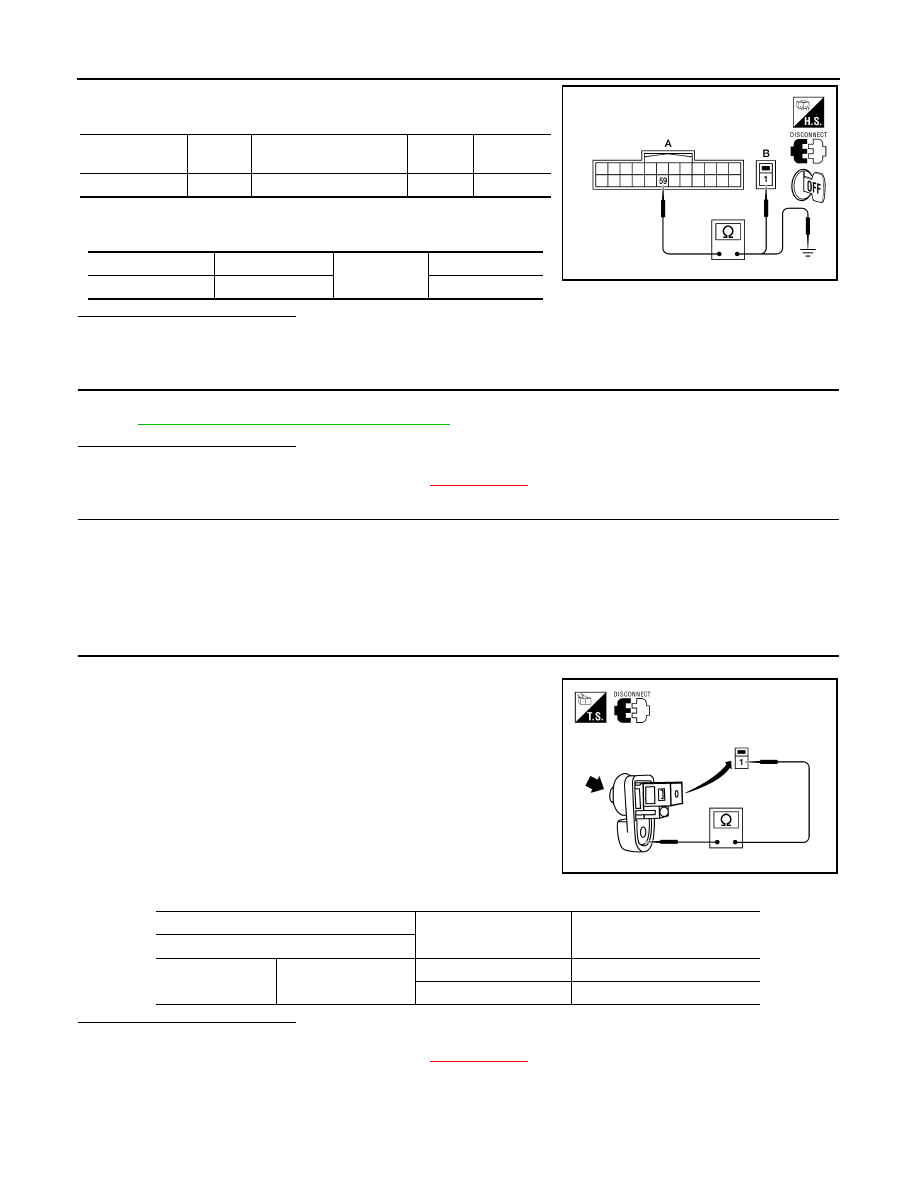

DOOR SWITCH

2.

Check continuity between BCM connector (A) M19 terminal 59
and rear door switch LH connector (B) B71 terminal 1.

3.

Check continuity between BCM connector (A) M19 terminal 59
and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Repair or replace harness between BCM and rear door switch LH.

3.

CHECK DOOR SWITCH

Check door switch.
Refer to

DLK-70, "REAR LH : Component Inspection"

.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Replace rear door switch LH. Refer to

XX-XX, "*****"

.

4.

CHECK INTERMITTENT INCIDENT

Refer to @@@.

>> INSPECTION END

REAR LH : Component Inspection

INFOID:0000000001396547

1.

CHECK DOOR SWITCH

1.

Turn ignition switch OFF.

2.

Check rear door switch LH.

Is the inspection result normal?

YES

>> Door switch is OK.

NO

>> Replace rear door switch LH. Refer to

XX-XX, "*****"

.

REAR RH

BCM connector

Terminal

Rear door switch LH

connector

Terminal

Continuity

M19

59

B71

1

Yes

BCM connector

Terminal

Ground

Continuity

M19

59

No

ALKIA0751ZZ

ALKIA0752ZZ

Terminal

Door switch condition

Continuity

Door switch

1

Ground part of door

switch

Pressed

Yes

Released

No

DOOR SWITCH

DLK-71

< COMPONENT DIAGNOSIS >

[WITH I-KEY, WITHOUT SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

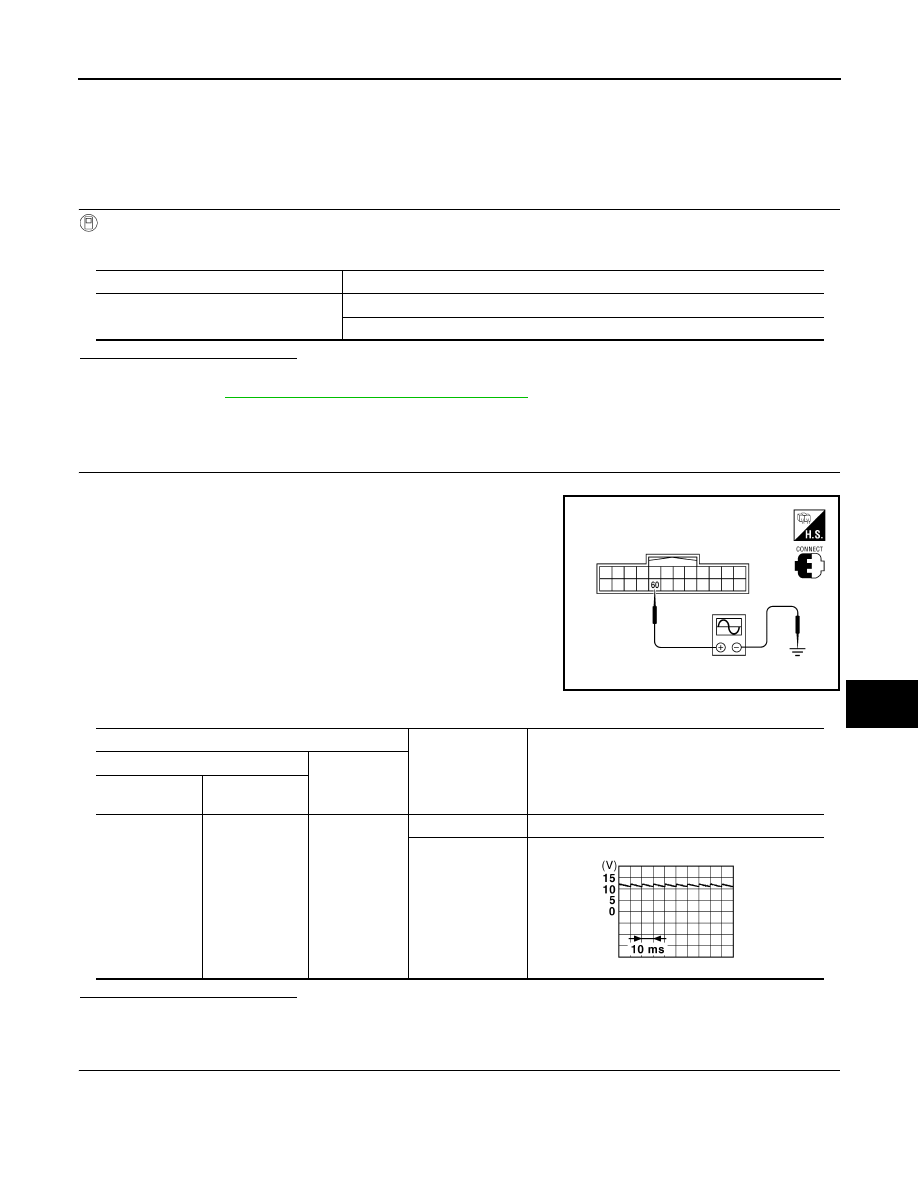

REAR RH : Description

INFOID:0000000001396548

Detects door open/close condition.

REAR RH : Component Function Check

INFOID:0000000001396549

1.

CHECK FUNCTION

 With CONSULT-III

Check door switches “DOOR SW-RR” in “Data Monitor” mode with CONSULT-III.

Is the inspection result normal?

YES

>> Door switch is OK.

NO

>> Refer to

DLK-71, "REAR RH : Diagnosis Procedure"

.

REAR RH : Diagnosis Procedure

INFOID:0000000001396550

1.

CHECK DOOR SWITCH INPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Check signal between BCM connector and ground with oscillo-
scope.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> GO TO 2.

2.

CHECK DOOR SWITCH CIRCUIT

1.

Disconnect BCM connector.

Monitor item

Condition

DOOR SW-RR

OPEN

:ON

CLOSE

:OFF

ALKIA0754ZZ

Terminals

Door condition

Voltage (V)

(Approx.)

(+)

(–)

BCM

connector

Terminal

M19

60

Ground

OPEN

0

CLOSE

JPMIA0011GB

DLK-72

< COMPONENT DIAGNOSIS >

[WITH I-KEY, WITHOUT SUPER LOCK]

DOOR SWITCH

2.

Check continuity between BCM connector (A) M19 terminal 60
and rear door switch RH connector (B) B53 terminal 1.

3.

Check continuity between BCM connector (A) M19 terminal 60
and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Repair or replace harness between BCM and rear door switch RH.

3.

CHECK DOOR SWITCH

Check door switch.
Refer to

DLK-72, "REAR RH : Component Inspection"

.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Replace rear door switch RH. Refer to

XX-XX, "*****"

.

4.

CHECK INTERMITTENT INCIDENT

Refer to @@@.

>> INSPECTION END

REAR RH : Component Inspection

INFOID:0000000001396551

1.

CHECK DOOR SWITCH

1.

Turn ignition switch OFF.

2.

Check rear door switch RH.

Is the inspection result normal?

YES

>> Door switch is OK.

NO

>> Replace rear door switch RH. Refer to

XX-XX, "*****"

.

BACK DOOR

BCM connector

Terminal

Rear door switch

RH connector

Terminal

Continuity

M19

60

B53

1

Yes

BCM connector

Terminal

Ground

Continuity

M19

60

No

ALKIA0753ZZ

ALKIA0752ZZ

Terminal

Door switch condition

Continuity

Door switch

1

Ground part of door switch

Pressed

Yes

Released

No

DOOR SWITCH

DLK-73

< COMPONENT DIAGNOSIS >

[WITH I-KEY, WITHOUT SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

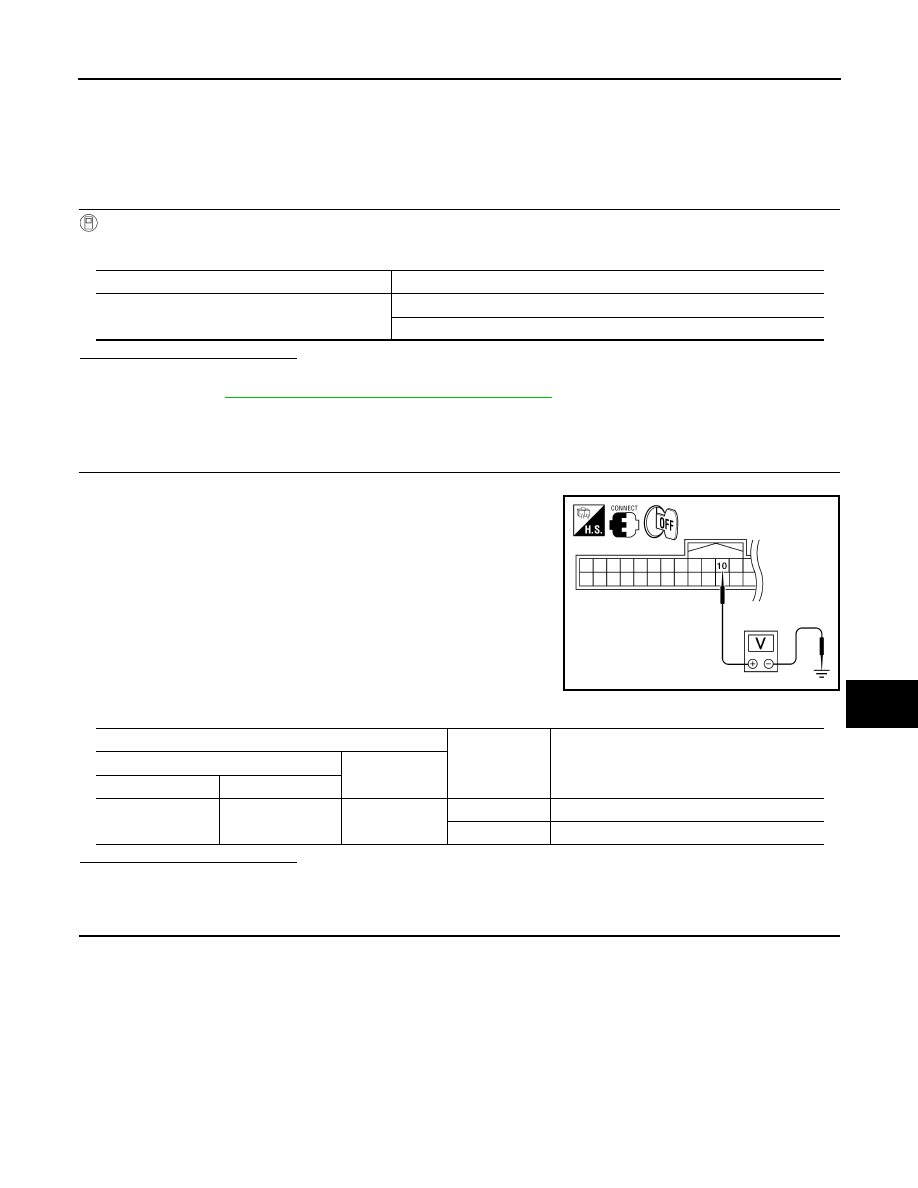

BACK DOOR : Description

INFOID:0000000001396552

Detects back door open condition.

BACK DOOR : Component Function Check

INFOID:0000000001396553

1.

CHECK FUNCTION

 With CONSULT-III

Check “BACK DOOR SW” in “Data Monitor” mode with CONSULT-III.

Is the inspection result normal?

YES

>> Back door lock assembly (door switch) is OK.

NO

>> Refer to

DLK-73, "BACK DOOR : Diagnosis Procedure"

.

BACK DOOR : Diagnosis Procedure

INFOID:0000000001396554

1.

CHECK BACK DOOR LOCK ASSEMBLY (DOOR SWITCH) INPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Check voltage between BCM connector and ground.

Is the inspection result normal?

YES

>> GO TO 6.

NO

>> GO TO 2.

2.

CHECK BACK DOOR LOCK ASSEMBLY (DOOR SWITCH) CIRCUIT

1.

Disconnect BCM connector and back door lock assembly.

Monitor item

Condition

BACK DOOR SW

OPEN

: ON

CLOSE

: OFF

ALKIA0755ZZ

Terminals

Back door

condition

Voltage (V)

(Approx.)

(+)

(–)

BCM connector

Terminal

M18

10

Ground

OPEN

0

CLOSE

Battery voltage
