Nissan Tiida C11. Manual - part 156





DLK-34

< FUNCTION DIAGNOSIS >

[WITH I-KEY, WITHOUT SUPER LOCK]

DOOR LOCK FUNCTION

KEY REMINDER : Component Description

INFOID:0000000001396477

Item

Function

Intelligent Key unit

Controls the door lock function with BCM.

BCM

Controls the door lock and unlock operation with Intelligent Key unit.

Door switch

Detects door state (open or closed).

Inside key antenna

Detects that Intelligent Key is in detection area of inside key antenna.

Intelligent Key

Transmits key ID to Intelligent Key unit when Intelligent Key is searching.

Door lock actuator

Receives lock and unlock signal from BCM and locks/unlocks each door.

BACK DOOR OPENER FUNCTION

DLK-35

< FUNCTION DIAGNOSIS >

[WITH I-KEY, WITHOUT SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

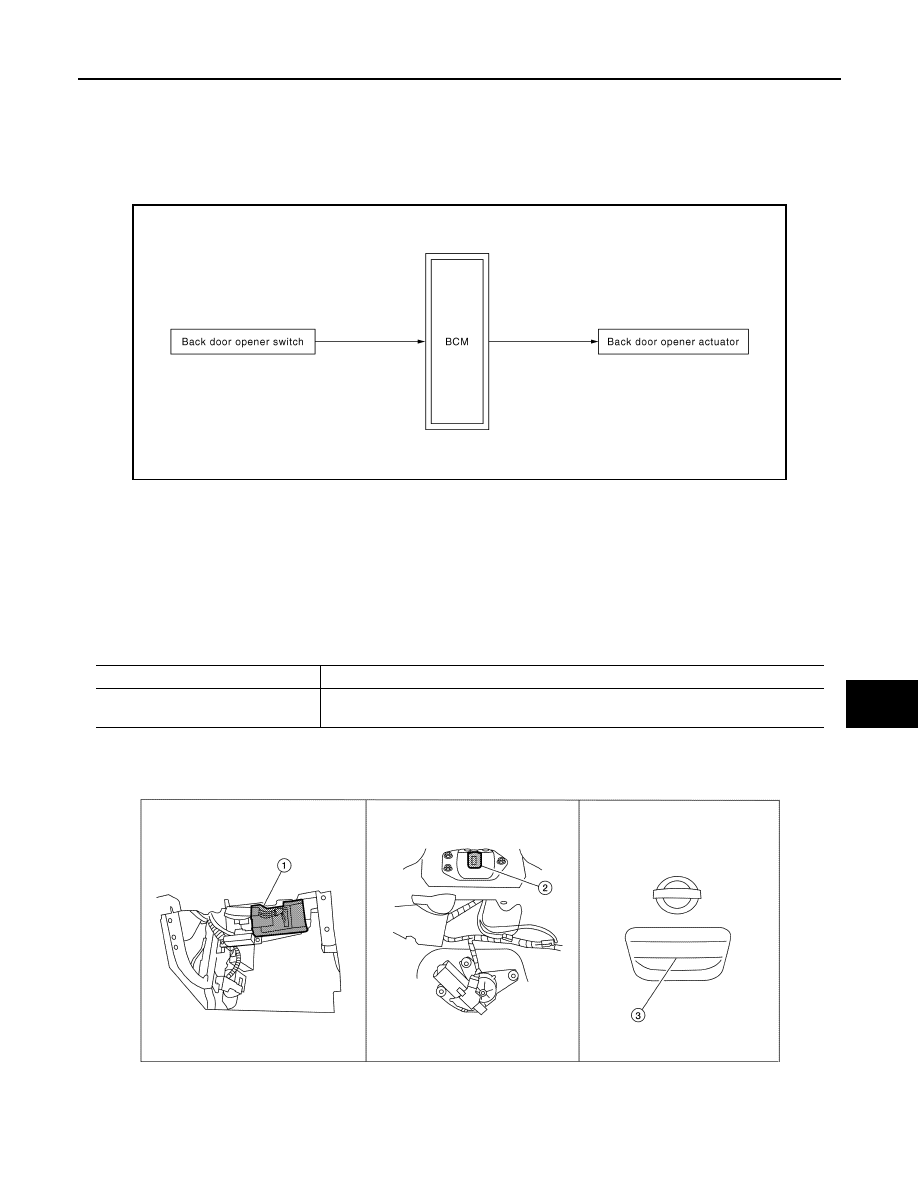

BACK DOOR OPENER FUNCTION

BACK DOOR OPENER SWITCH

BACK DOOR OPENER SWITCH : System Diagram

INFOID:0000000001396490

BACK DOOR OPENER OPERATION

BACK DOOR OPENER SWITCH : System Description

INFOID:0000000001396491

BACK DOOR OPENER OPERATION

When back door opener switch is pressed, BCM opens back door opener actuator.
NOTE:
Back door opener actuator is not for locking the back door. The function is only to open the back door.

OPERATION CONDITION

If the following conditions are not satisfied, back door opener operation is not performed.

BACK DOOR OPENER SWITCH : Component Parts Location

INFOID:0000000001396492

JMKIA0402GB

Back door opener switch operation

Operation condition

Back door open

• Vehicle speed is less than 5 km/h (3 MPH).
• All doors are unlocked.

1.

BCM M18, M20
(view with glove box removed)

2.

Back door lock assembly (back door switch)
D405
(hatchback view with back door open)

3.

Back door opener switch D408

ALKIA0818ZZ

DLK-36

< FUNCTION DIAGNOSIS >

[WITH I-KEY, WITHOUT SUPER LOCK]

BACK DOOR OPENER FUNCTION

BACK DOOR OPENER SWITCH : Component Description

INFOID:0000000001396493

Item

Function

BCM

Controls the back door opener function.

Back door opener switch

Transmits back door opener switch operation signal to BCM.

Back door opener actuator

Opens the back door with the back door open signal from BCM.

Combination meter

Transmits vehicle speed signal to BCM via CAN communication.

TRUNK LID OPENER

DLK-37

< FUNCTION DIAGNOSIS >

[WITH I-KEY, WITHOUT SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

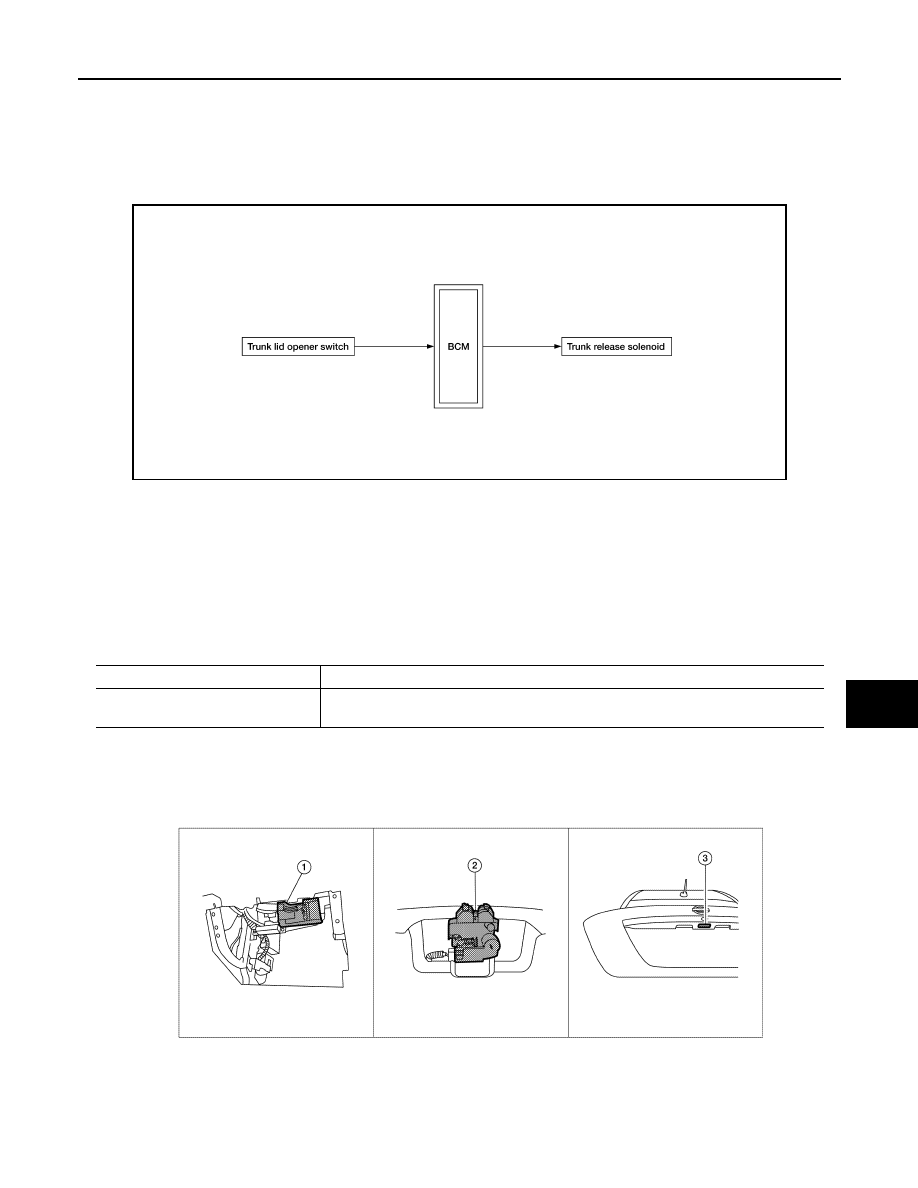

TRUNK LID OPENER

TRUNK LID OPENER SWITCH

TRUNK LID OPENER SWITCH : System Diagram

INFOID:0000000001451786

TRUNK LID OPENER OPERATION

TRUNK LID OPENER SWITCH : System Description

INFOID:0000000001451787

TRUNK LID OPENER OPERATION

When trunk lid opener switch is pressed, BCM opens trunk release solenoid.
NOTE:
Trunk release solenoid is not for locking the back door. The function is only to open the trunk.

OPERATION CONDITION

If the following conditions are not satisfied, trunk release operation is not performed.

TRUNK LID OPENER SWITCH : Component Parts Location

INFOID:0000000001451788

ALKIA0717GB

Trunk lid opener switch operation

Operation condition

Trunk release solenoid

• Vehicle speed is less than 5 km/h (3 MPH).
• All doors are unlocked.

ALKIA0819ZZ

1.

BCM M18, M20
(view with glove box removed)

2.

Trunk lamp switch and trunk release solenoid
B66

3.

Trunk lid opener switch B61
