PREPARATION

TM-167

< PREPARATION >

[TYPE 1 (4AT: RE4F03B)]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

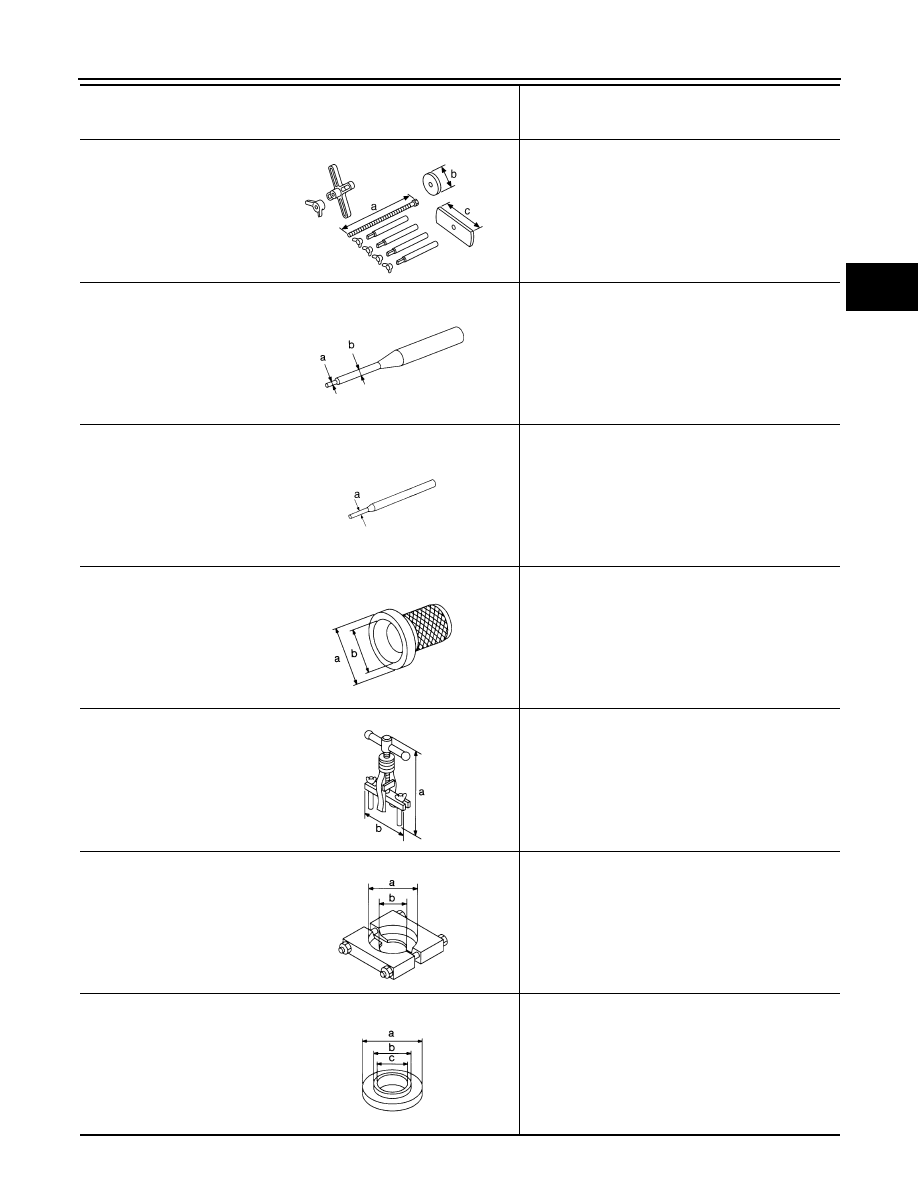

KV31103200
(J-39186)
Clutch spring compressor

• Removing and installing clutch spring retainer as-

sembly

• Removing and installing cancel cover
a: 179 mm (7.05 in)
b: 76 mm (2.99 in) dia.
c: 174 mm (6.85 in)

ST23540000
(J-25689-A)
Pin punch

• Removing and installing retaining pin of manual

plate

• Installing retaining pin of manual shaft
• Installing retaining pin of parking rod plate
a: 2.3 mm (0.091 in) dia.
b: 4 mm (0.16 in) dia.

KV32101000
(J-25689-A)
Pin punch

Removing and installing lock pin of pinion mate shaft
a: 4 mm (0.16 in) dia.

ST33400001
(J-26082)
Drift

Installing oil pump housing oil seal
a: 60 mm (2.36 in) dia.
b: 47 mm (1.85 in) dia.

KV381054S0
(J-34286)
Puller

• Removing radial needle bearing
• Removing idler gear bearing outer race
• Removing differential side bearing outer races
a: 250 mm (9.84 in)
b: 160 mm (6.30 in)

ST30031000
(J-22912-01)
Puller

Removing reduction pinion gear bearing inner race
a: 90 mm (3.54 in) dia.
b: 50 mm (1.97 in) dia.

ST35272000
(J-26092)
Drift

• Installing reduction pinion gear bearing inner race
• Installing idler gear bearing inner race
a: 72 mm (2.83 in) dia.
b: 40 mm (1.57 in) dia.
c: 35.5 mm (1.398 in) dia.

Tool number
(Kent-Moore No.)
Tool name

Description

SCIA7104E

NT442

NT410

NT086

NT414

NT411

NT107

TM-168

< PREPARATION >

[TYPE 1 (4AT: RE4F03B)]

PREPARATION

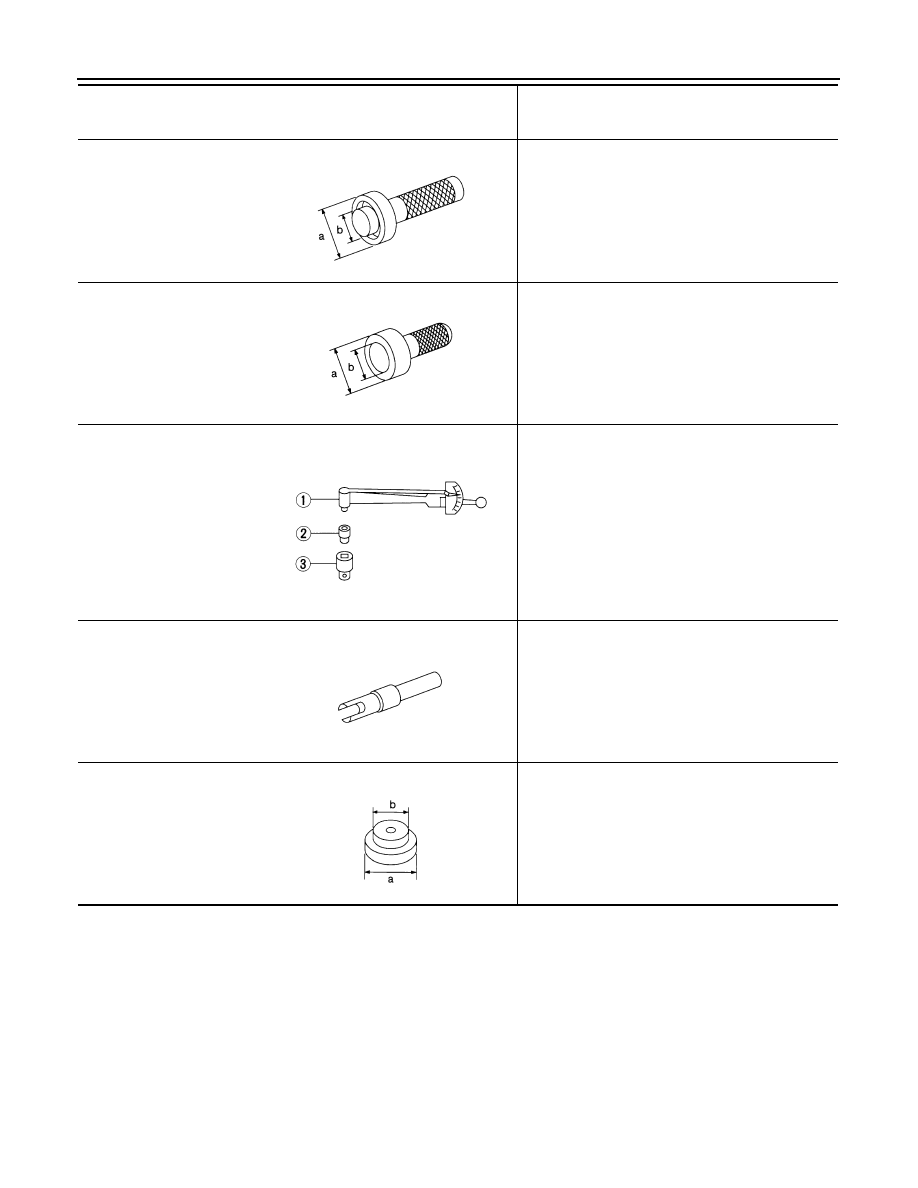

ST37830000
(       —       )
Drift

Installing idler gear bearing outer race
a: 61.9 mm (2.437 in) dia.
b: 39 mm (1.54 in) dia.

ST35271000
(J-26091)
Drift

Installing idler gear
a: 72 mm (2.83 in) dia.
b: 63 mm (2.48 in) dia.

ST3127S000
(J-25765-A)
Preload gauge
1.

GG9103000
(J-25765-A)
Torque wrench

2.

HT62940000
(       —       )
Socket adapter

3.

HT62900000
(       —       )
Socket adapter

• Measuring turning torque of reduction pinion gear
• Measuring turning torque of final drive assembly

KV38105710
(J-39026)
Preload adapter

• Selecting differential side bearing adjusting shim
• Measuring turning torque of final drive assembly

ST35321000
(       —       )
Drift

Installing output shaft bearing
a: 49 mm (1.93 in) dia.
b: 41 mm (1.61 in) dia.

Tool number
(Kent-Moore No.)
Tool name

Description

NT084

NT115

NT124

NT087

NT073

PREPARATION

TM-169

< PREPARATION >

[TYPE 1 (4AT: RE4F03B)]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

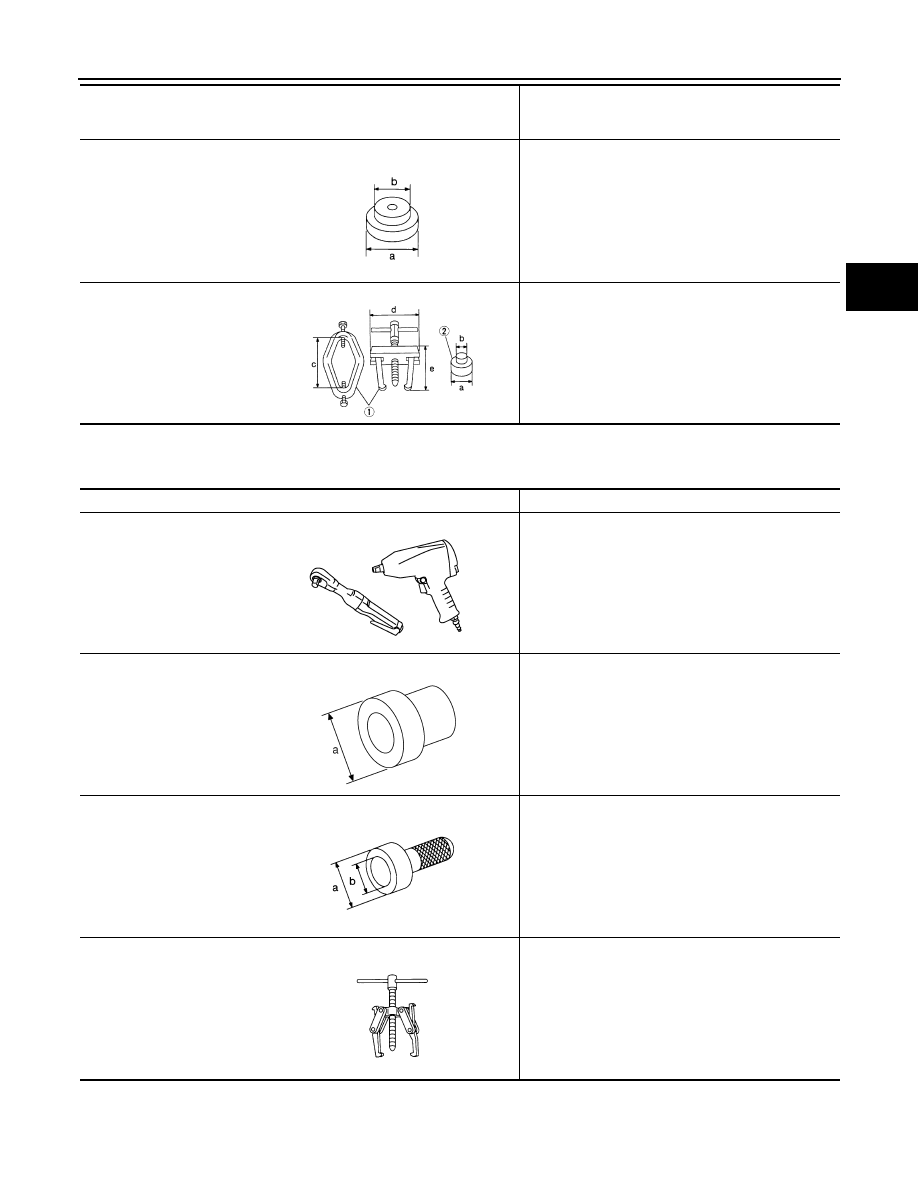

Commercial Service Tool

INFOID:0000000001731385

ST30633000
(       —       )
Drift

Installing differential side bearing outer races
a: 67 mm (2.48 in) dia.
b: 49 mm (1.93 in) dia.

ST3306S001
(J-22888-D)
Differential side bearing pull-
er set
1.

ST33051001
Puller

2.

ST33061000
Adapter

Removing differential side bearing inner race
a: 38 mm (1.50 in) dia.
b: 28.5 mm (1.122 in) dia.
c: 130 mm (5.12 in)
d: 135 mm (5.31 in)
e: 100 mm (3.94 in)

Tool number
(Kent-Moore No.)
Tool name

Description

NT073

AMT153

Tool name

Description

Power tool

Loosening bolts and nuts

Drift

Installing manual shaft oil seal
a: 22 mm (0.87 in) dia.

Drift

Installing RH differential side oil seal
a: 54 mm (2.13 in) dia.
b: 47 mm (1.85 in) dia.

Puller

• Removing idler gear bearing inner race
• Removing and installing band servo piston snap

ring

PBIC0190E

SCIA7105E

NT115

NT077

TM-170

< PREPARATION >

[TYPE 1 (4AT: RE4F03B)]

PREPARATION

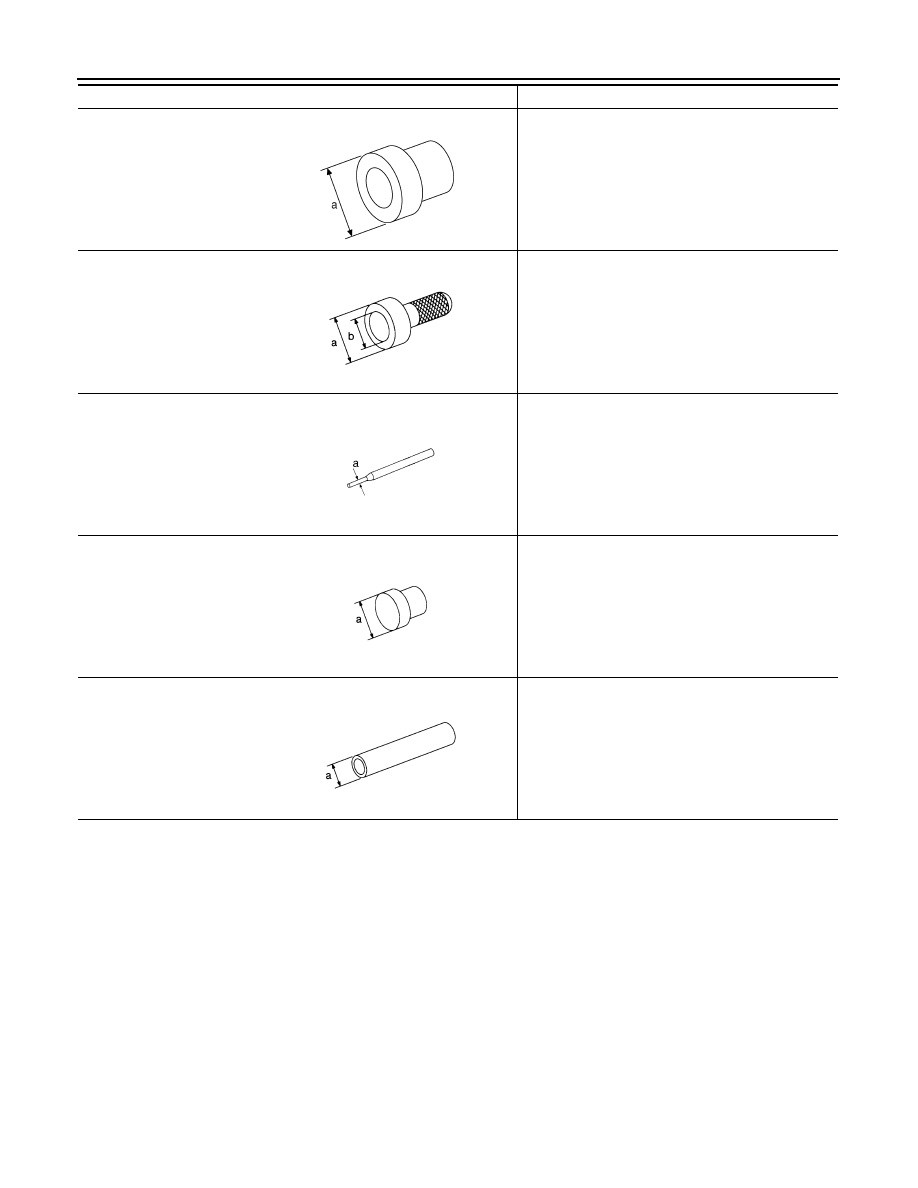

Drift

Removing idler gear bearing inner race
a: 34 mm (1.34 in) dia.

Drift

Installing differential side bearings
a: 45 mm (1.77 in) dia.
b: 41 mm (1.61 in) dia.

Pin punch

Aligning groove of manual shaft and hole of transaxle
case
a: 2 mm (0.08 in) dia.

Drift

Removing idler gear bearing inner race
a: 34 mm (1.34 in) dia.

Drift

Installing radial needle bearing on bearing retainer
a: 36 mm (1.42 in) dia.

Tool name

Description

SCIA7105E

NT115

NT410

NT109

NT083
