Nissan Tiida C11. Manual - part 1123





PWC-28

< COMPONENT DIAGNOSIS >

POWER WINDOW MOTOR

1.

Turn ignition switch OFF.

2.

Disconnect rear power window switch RH.

3.

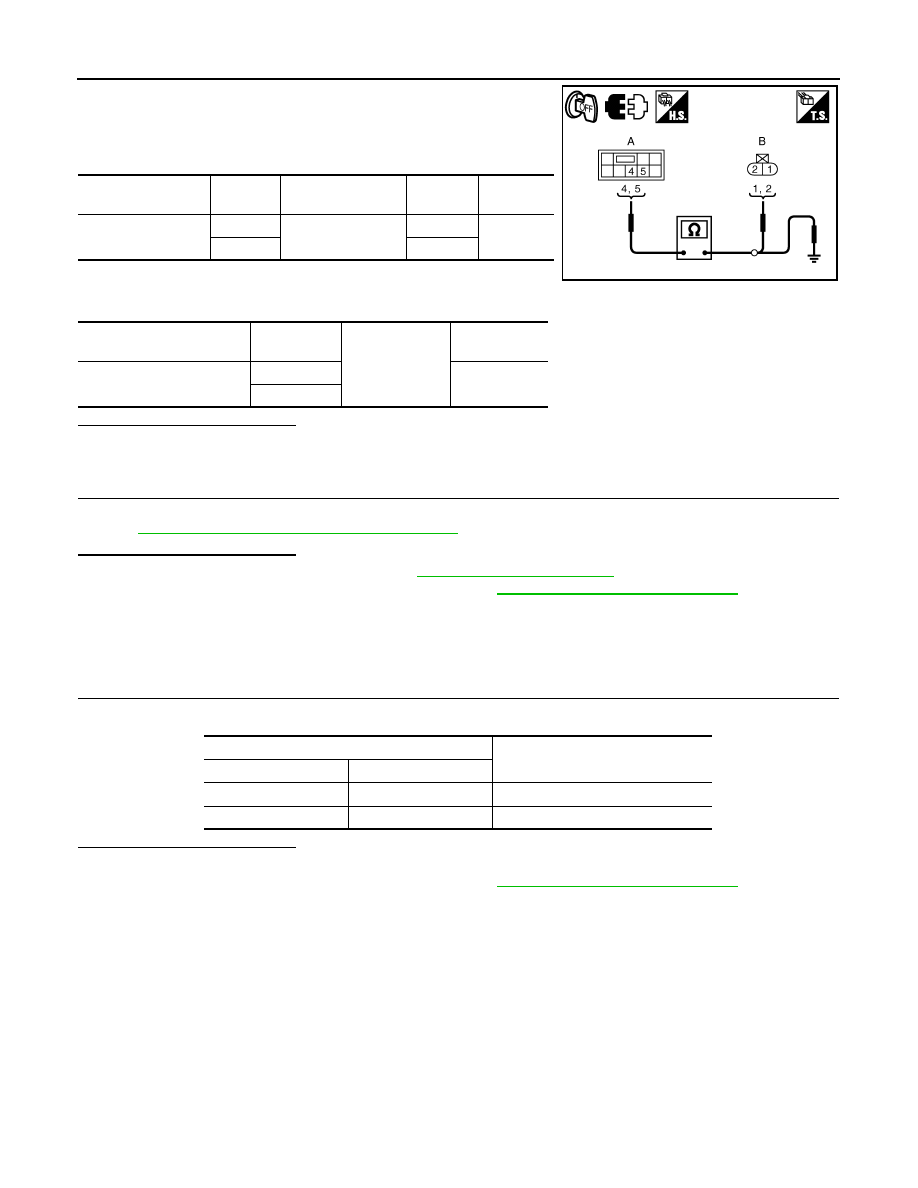

Check continuity between rear power window switch RH con-
nector (A) and rear power window motor RH connector (B).

4.

Check continuity between rear power window switch RH con-
nector (A) and ground.

Is the inspection result normal?

YES

>> GO TO 3

NO

>> Repair or replace harness.

3.

 CHECK REAR POWER WINDOW MOTOR RH

Check rear power window motor RH.
Refer to

PWC-28, "REAR RH : Component Inspection"

.

Is the inspection result normal?

YES

>> Check intermittent incident. Refer to

GI-55, "Intermittent Incident"

.

NO

>> Replace rear power window motor RH. Refer to

GW-21, "Removal and Installation"

.

REAR RH : Component Inspection

INFOID:0000000001696332

COMPONENT INSPECTION

1.

 CHECK REAR POWER WINDOW MOTOR RH

Does motor operate by connecting the battery voltage directly to rear power window motor RH?

Is the inspection result normal?

YES

>> Power window motor is OK.

NO

>> Replace rear power window motor RH. Refer to

GW-21, "Removal and Installation"

.

Rear power window

switch RH connector

Terminal

Rear power window

motor RH connector

Terminal

Continuity

D303 (A)

5

D304 (B)

2

Yes

4

1

Rear power window switch

RH connector

Terminal

Ground

Continuity

D303 (A)

5

No

4

PIIB6432E

Terminal

Motor condition

(+)

(–)

2

1

DOWN

1

2

UP

ENCODER

PWC-29

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

L

M

A

B

PWC

N

O

P

ENCODER

DRIVER SIDE

DRIVER SIDE : Description

INFOID:0000000001696333

Detects condition of the front power window motor (driver side) operation and transmits to main power window
and door lock/unlock switch as pulse signal.

DRIVER SIDE : Component Function Check

INFOID:0000000001696334

1.

 CHECK ENCODER OPERATION

Does front door motor (driver side) perform AUTO open/close operation normally with main power window and
door lock/unlock switch?
Is the inspection result normal?

YES

>> Encoder operation is OK.

NO

>> Refer to

PWC-29, "DRIVER SIDE : Diagnosis Procedure"

DRIVER SIDE : Diagnosis Procedure

INFOID:0000000001696335

Encoder Circuit Check

1.

 CHECK ENCODER OPERATION

1.

Connect front power window motor (driver side).

2.

Turn ignition switch ON.

3.

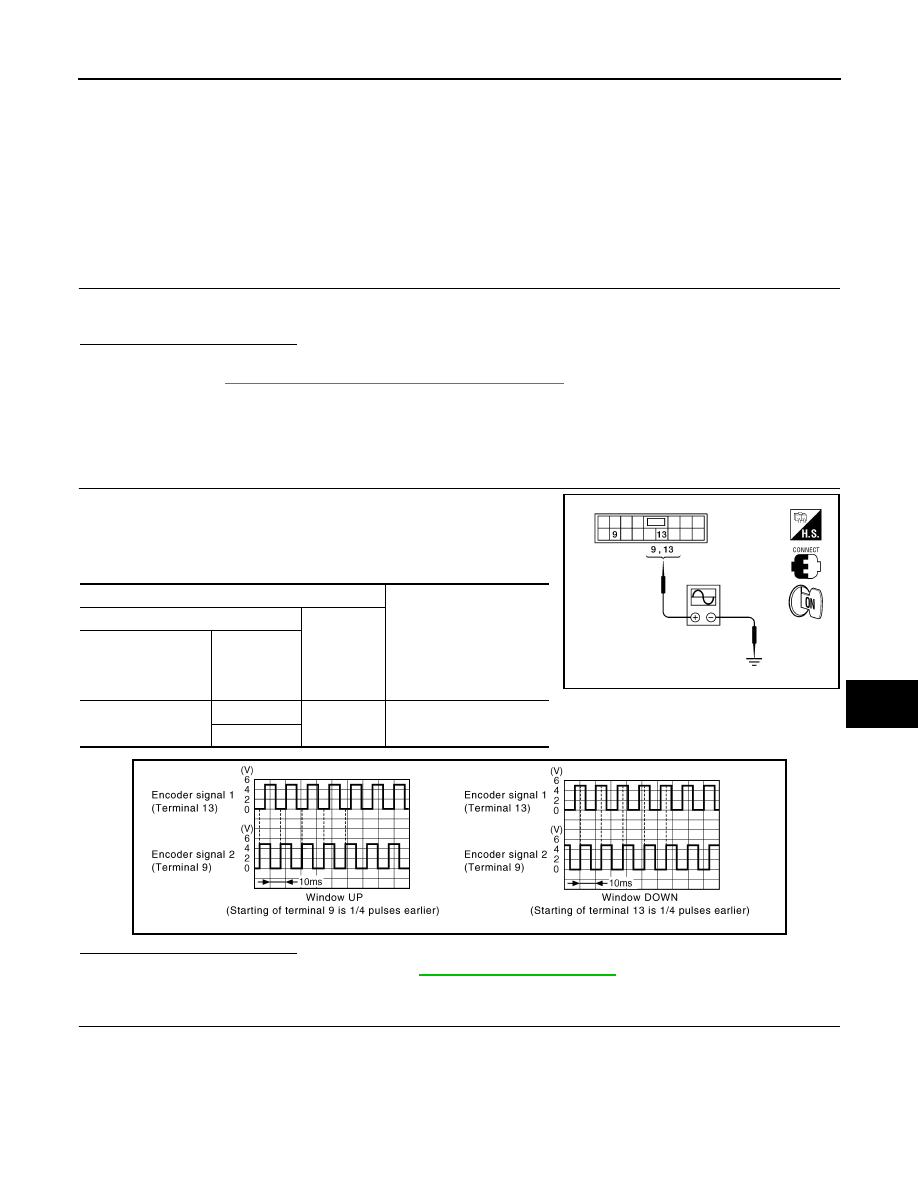

Check signal between main power window and door lock/unlock
switch connector and ground with oscilloscope.

Is the inspection result normal?

YES

>> Check intermittent incident. Refer to

GI-55, "Intermittent Incident"

.

NO

>> GO TO 2

2.

 CHECK FRONT POWER WINDOW MOTOR (DRIVER SIDE) POWER SUPPLY

Terminals

Signal

(Reference value)

(+)

(–)

 Main power window

and door lock/unlock

switch

connector

Terminal

D7

9

Ground

Refer to following signal

13

ALKIA0295ZZ

JMKIA0220GB

PWC-30

< COMPONENT DIAGNOSIS >

ENCODER

1.

Turn ignition switch ON.

2.

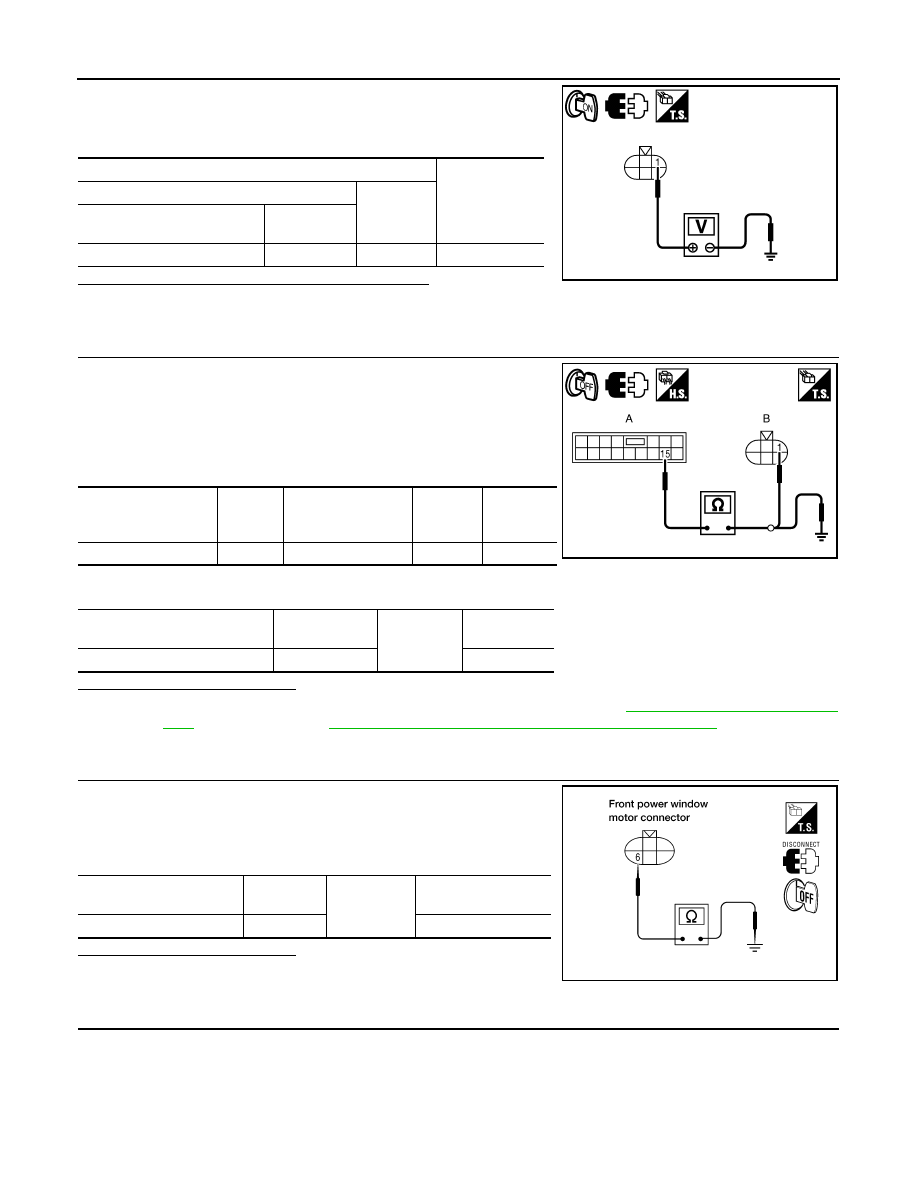

Check voltage between front power window motor (driver side)
connector and ground.

Is the measurement value within the specification?

YES

>> GO TO 4

NO

>> GO TO 3

3.

 CHECK HARNESS CONTINUITY 1

1.

Turn ignition switch OFF.

2.

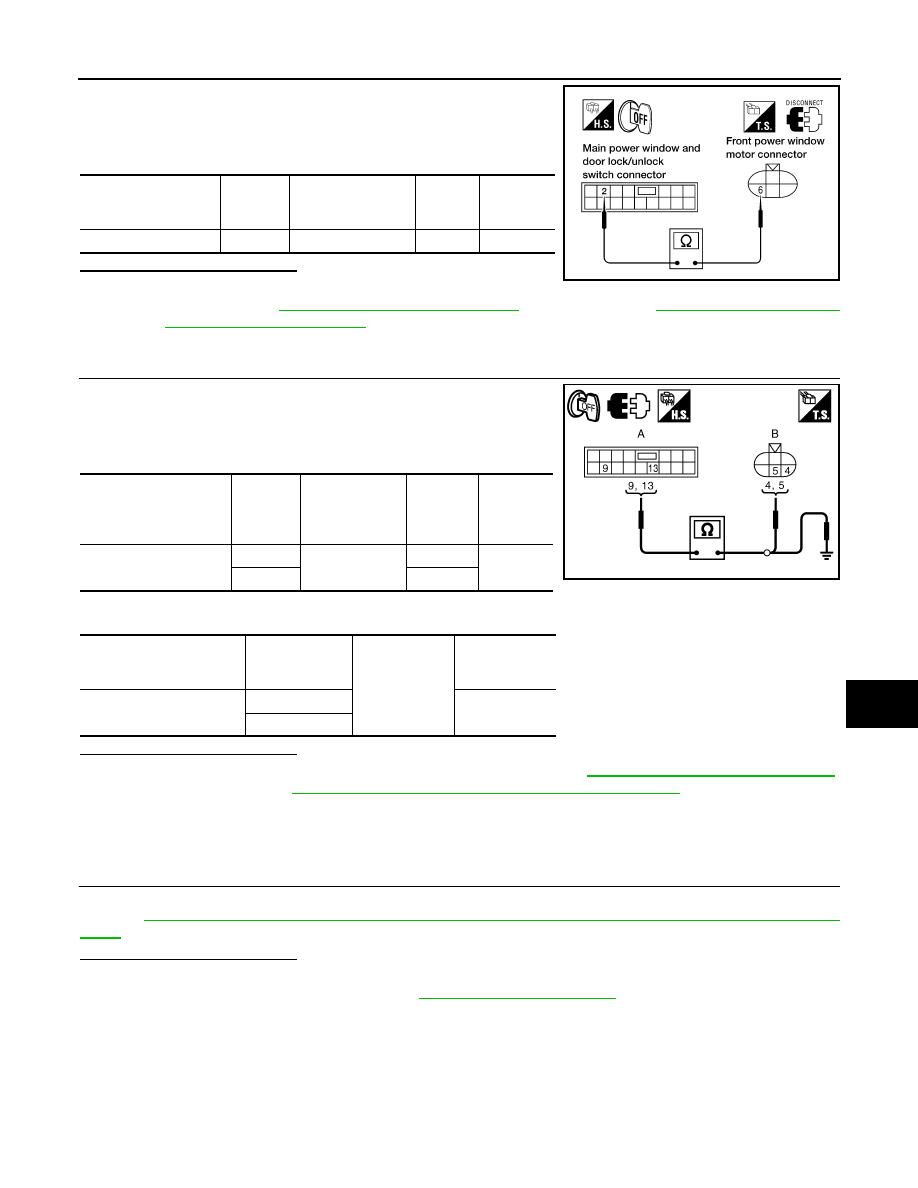

Disconnect main power window and door lock/unlock switch and
front power window motor (driver side).

3.

Check continuity between main power window and door lock/
unlock switch connector (A) and front power window motor
(driver side) connector (B).

4.

Check continuity between main power window and door lock/unlock switch connector (A) and ground.

Is the inspection result normal?

YES

>> Replace main power window and door lock/unlock switch. Refer to

INT-13, "Removal and Installa-

tion"

. After that, refer to

PWC-31, "DRIVER SIDE : Special Repair Requirement"

.

NO

>> Repair or replace harness.

4.

 CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor (driver side).

3.

Check continuity between front power window motor (driver
side) connector and ground.

Is the inspection result normal?

YES

>> GO TO 6

NO

>> GO TO 5

5.

 CHECK HARNESS CONTINUITY 2

Terminal

Voltage (V)

(Approx.)

(+)

(–)

 Front power window motor

(driver side) connector

Terminal

D9

1

Ground

10

PIIB6433E

Main power window

and door lock/unlock

switch connector

Terminal

Front power window

motor (driver side)

connector

Terminal

Continuity

D7 (A)

15

D9 (B)

1

Yes

Main power window and door

lock/unlock switch connector

Terminal

Ground

Continuity

D7 (A)

15

No

PIIB6434E

Front power window motor

(driver side) connector

Terminal

Ground

Continuity

D9

6

Yes

LIIA0923E

ENCODER

PWC-31

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

L

M

A

B

PWC

N

O

P

1.

Disconnect main power window and door lock/unlock switch.

2.

Check continuity between main power window and door lock/
unlock switch connector (A) and front power window motor
(driver side) connector (B).

Is the inspection result normal?

YES

>> Replace main power window and door lock/unlock

switch. Refer to

INT-13, "Removal and Installation"

. After that, refer to

PWC-31, "DRIVER SIDE :

Special Repair Requirement"

.

NO

>> Repair or replace harness.

6.

 CHECK HARNESS CONTINUITY 3

1.

Disconnect main power window and door lock/unlock switch.

2.

Check continuity between main power window and door lock/
unlock switch connector (A) and front power window motor
(driver side) connector (B).

3.

Check continuity between main power window and door lock/unlock switch connector (A) and ground.

Is the inspection result normal?

YES

>> Replace front power window motor (driver side). Refer to

GW-14, "Removal and Installation"

.

After that, refer to

PWC-23, "DRIVER SIDE : Special Repair Requirement"

.

NO

>> Repair or replace harness.

DRIVER SIDE : Special Repair Requirement

INFOID:0000000001696336

1.

 PERFORM INITIALIZATION PROCEDURE

Perform initialization procedure.
Refer to

PWC-4, "ADDITIONAL SERVICE WHEN REPLACING CONTROL UNIT : Special Repair Require-

ment"

Is the inspection result normal?

YES

>> Inspection End.

NO

>> Check intermittent incident. Refer to

GI-55, "Intermittent Incident"

.

Main power window

and door lock/unlock

switch connector

Terminal

Front power window

motor LH connector

Terminal

Continuity

D7 (A)

2

D9 (B)

6

Yes

WIIA0511E

Main power window and

door lock/unlock switch

connector

Terminal

Front power win-

dow motor (driv-

er side)

connector

Terminal

Continuity

D7 (A)

9

D9 (B)

5

Yes

13

4

Main power window and

door lock/unlock switch

connector

Terminal

Ground

Continuity

D7 (A)

9

No

13

PIIB6437E
