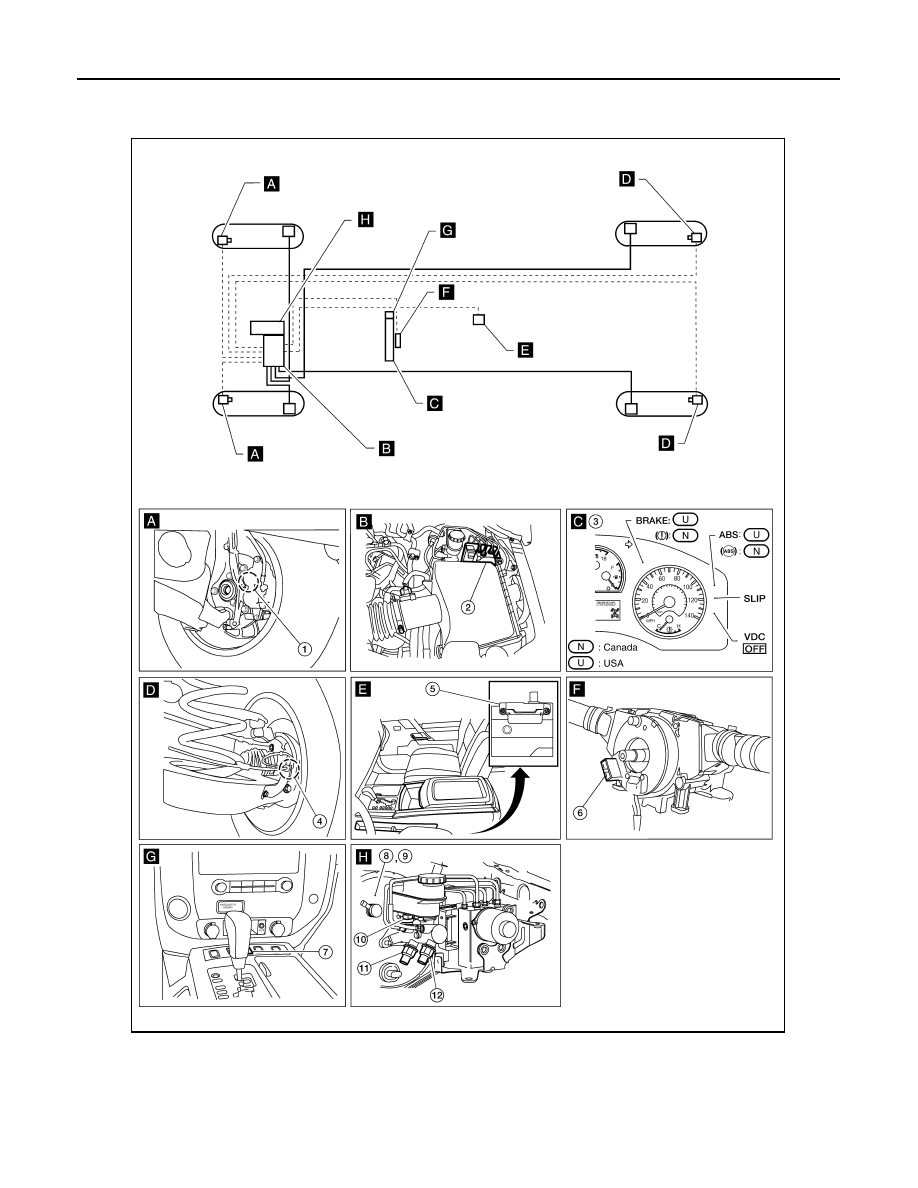

BRC-18 < FUNCTION DIAGNOSIS > [ABS] TCS Component Description INFOID:0000000001731215 1. Front wheel sensor 2. ABS actuator and electric unit (con- 3. Combination meter M24 4. Rear wheel sensor 5. Yaw rate/side/decel G sensor M108 6. Steering angle sensor M17 (view 7. VDC OFF switch M257 8. Active booster E49 9. Delta stroke sensor E114 10. Brake fluid level switch E21 11. Front pressure sensor E31 12. Rear pressure sensor E32 Component parts Reference ABS actuator and electric unit (control unit) Pump Motor Actuator relay Solenoid valve VDC switch-over valve XX-XX, "*****" Wheel sensor Yaw rate/side/decel G sensor XX-XX, "*****" Steering angle sensor XX-XX, "*****" VDC OFF switch XX-XX, "*****" ABS warning lamp Brake warning lamp VDC OFF indicator lamp XX-XX, "*****" SLIP indicator lamp XX-XX, "*****" Front pressure sensor XX-XX, "*****" Rear pressure sensor Active booster XX-XX, "*****" Delta stroke sensor XX-XX, "*****" |
