I — 1

I – ВЕНТИЛЯЦИЯ, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

I

I – ВЕНТИЛЯЦИЯ, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ

ВОЗДУХА

HA: Система отопления и кондиционирования воздуха

[Преимущества]

Улучшена холодопроизводительность системы.

Мощный кондиционер



•

Оптимизированное распределение воздушных потоков обеспечивает комфортабельное охлаждение
воздуха вокруг водителя и переднего пассажира, а также задних пассажиров.

Верхнее вентиляционное отверстие



•

Вентиляционное отверстие в районе оконной шторки



•

Кондиционируемые сиденья



•

СИСТЕМА КОНДИЦИОНИРОВАНИЯ

Мощный кондиционер

Быстрое охлаждение (одни из лучших показателей в данном классе автомобилей)



•

Увеличенная на 20% производительность теплообменника обеспечивает превосходные характе-



•

ристики системы кондиционирования

Y62 Y61

Конденсатор

13900 Вт

11400 Вт

Передний ис-
паритель

6020 Вт

5750 Вт

Задний испа-
ритель

4300 Вт

4180 Вт

I — 2

I – ВЕНТИЛЯЦИЯ, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

I

0

1

2

3

4

5

6

7

8

50

(122)

40

(104)

30

(86)

20

(68)

Y61

Y61

Y61

Y61

20 C (68 F )

15 C (59 F )

В автомобиле «становится

прохладно» через 3 минуты

Это на одну минуту

 меньше,

чем в случае LC200

В автомобиле «становится

прохладно» через 8 минут

Это на 3 минуты

 меньше,

чем в случае LC200

Т

емпература воздуха на выходе из вентиляционного

отверстия

О

C (

О

F)

Время (мин)

I — 3

I – ВЕНТИЛЯЦИЯ, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

I

Воздух также поступает в салон через кондиционируемые сиденья.

LC200

Seat Y62

LC200

Прямое охлаждение

1-й ряд сидений

4

4

2-й ряд сидений

4

4

3-й ряд сидений

4

2

Непрямое охлаждение

1-й ряд сидений

2 (верхнее вентиля-
ционное отверстие)

0

2-й ряд сидений

2 (верхнее вентиля-
ционное отверстие)

0

Кондиционируемые

сиденья

1-й ряд сидений

2 (кондиционер)

2 (вентиляция)

Верхнее

вентиляционное

отверстие

Вентиляционное отверстие
в районе оконной шторки

I — 4

I – ВЕНТИЛЯЦИЯ, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

I

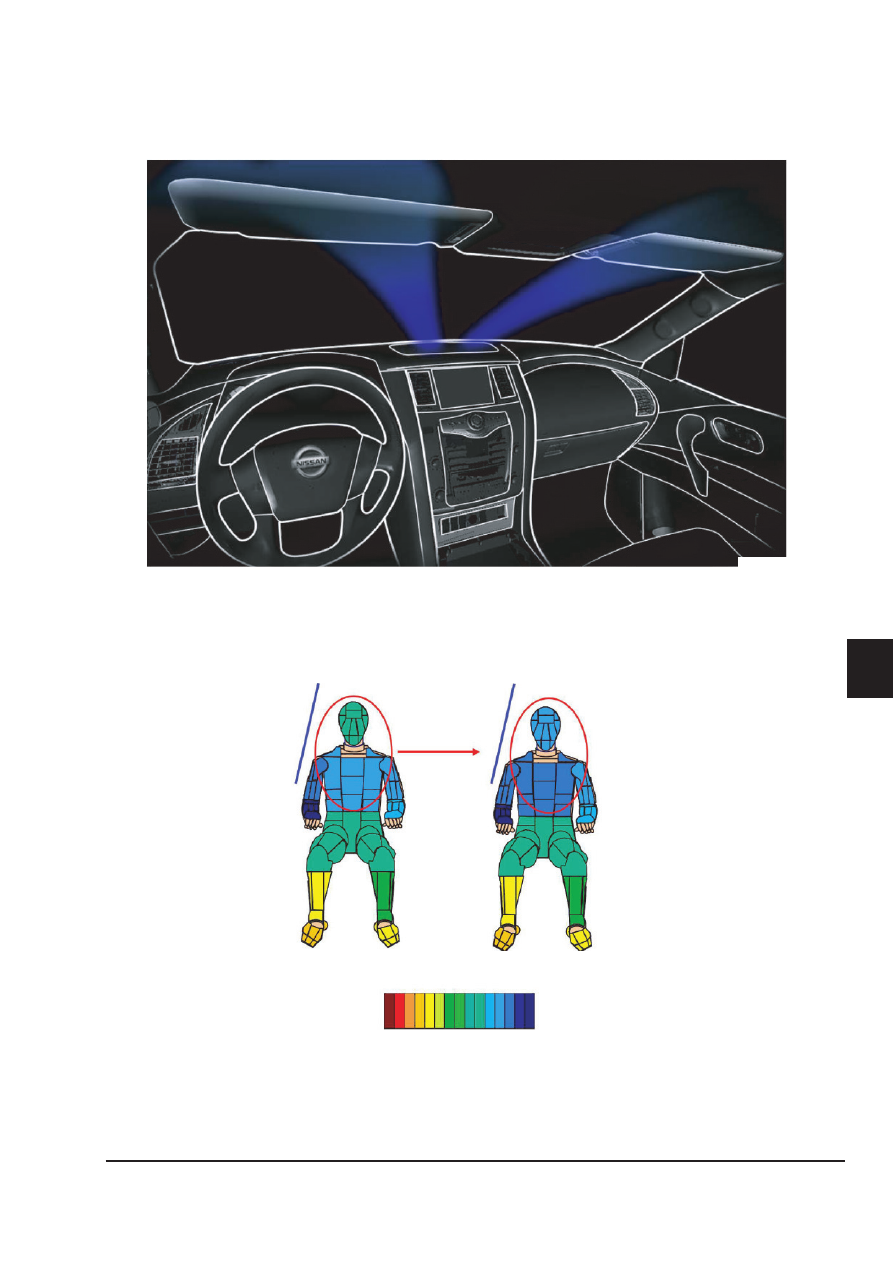

Верхнее вентиляционное отверстие
Охлажденный воздух, поступающий из верхних вентиляционных отверстий, существенно охлаждает
воздух, нагретый поверхностью ветрового стекла, и позволяет быстрее охладить салон.

Y62I004

При работающем верхнем вентиляционном отверстии температура воздуха на уровне лица передне-
го пассажира существенно снижается.

Window

Window

Without upper vent

With upper vent

Стекло

Без вентиляционного отверстия

в районе оконной шторки

С вентиляционным отверстием

в районе оконной шторки

Стекло
