H — 10

H – СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ

H

ДАТЧИК УДАРА В ЗОНЕ ДЕФОРМАЦИИ

[Конструкция]

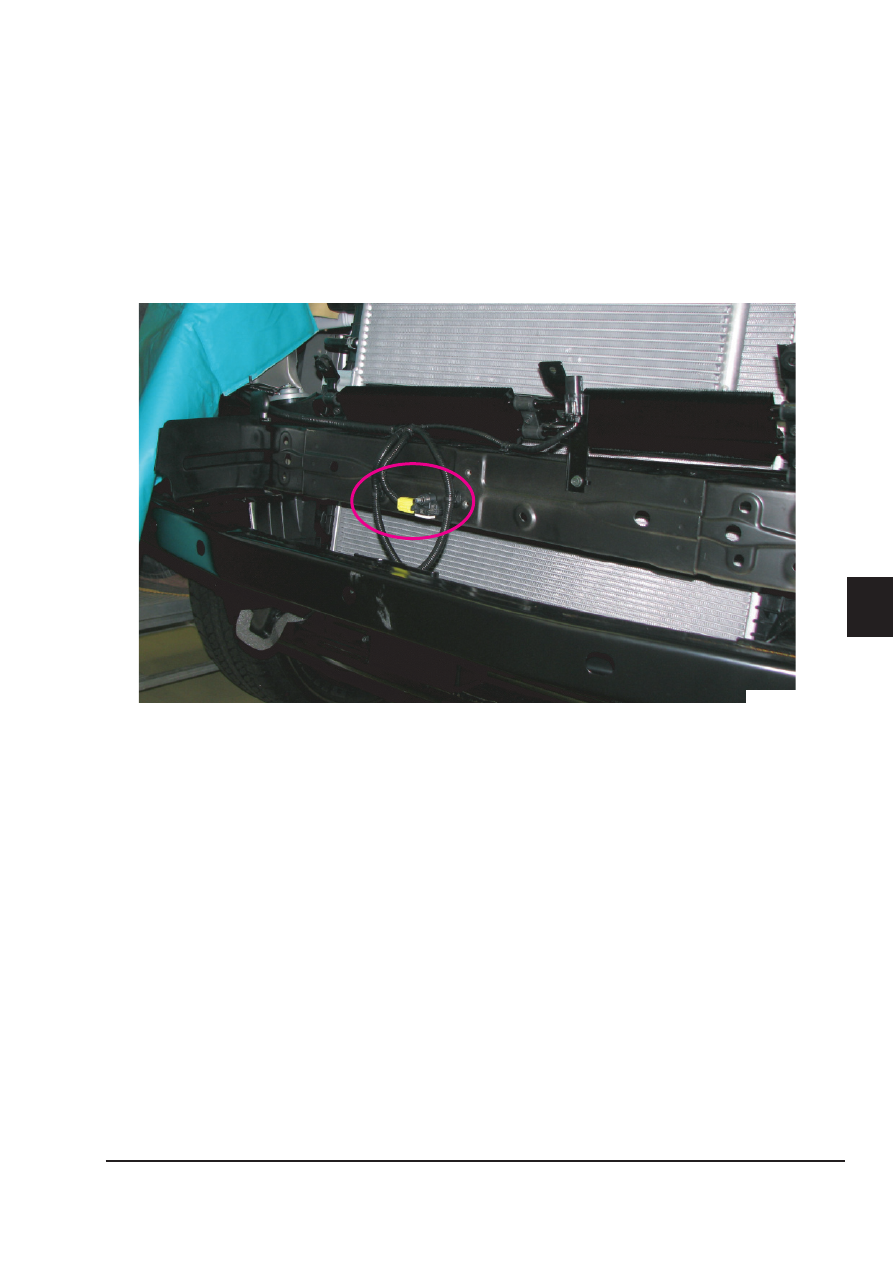

Датчику удара расположен на кронштейне радиатора.

[Функции]

Датчик, расположенный в зоне деформации, находится вблизи наиболее вероятной точки фронталь-
ного удара. Такое расположение датчика способствует повышению его чувствительности при опре-
делении столкновения, особенно при смещенном ударе.

Y62H003

H — 11

H – СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ

H

ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

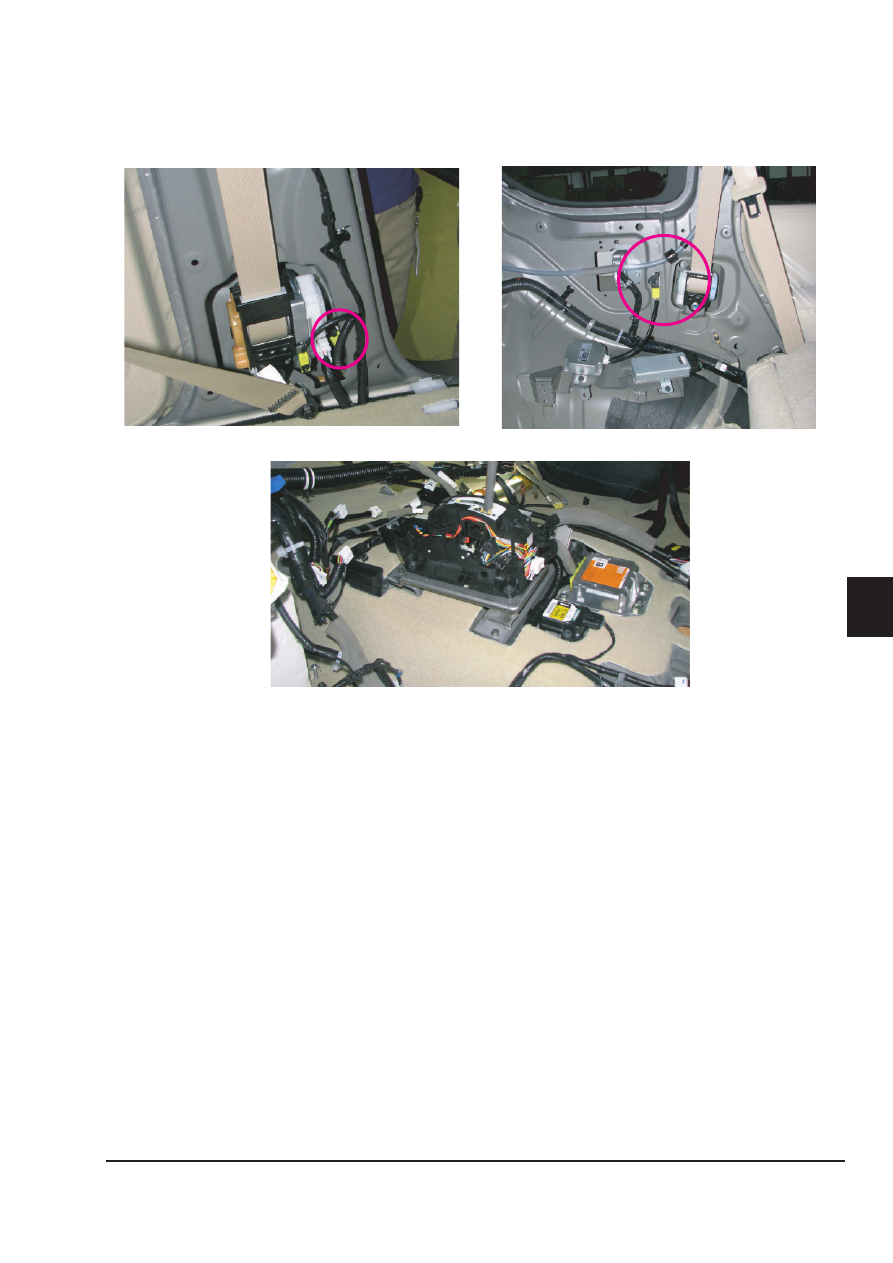

Датчик расположен в нижней части центральной стойки кузова и со стороны багажного отделения.

 Электронный блок управления подушками безопасности.

В центральной стойке кузова

Со стороны багажного отделения

H — 12

H – СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ

H

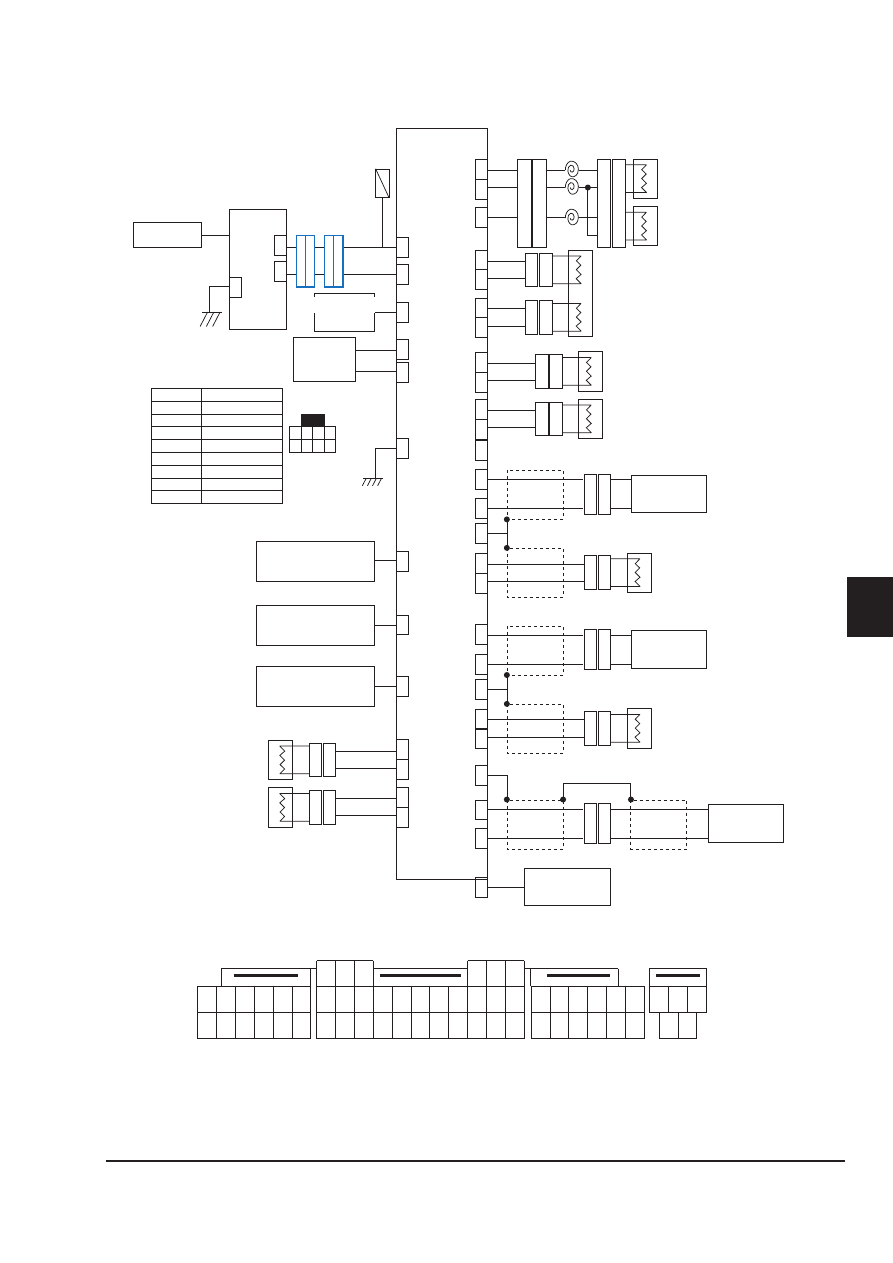

Схема электронного блока управления подушками безопасности

ODS sensor

ODS C/U

Air bag W/L

CONSULT-III

ODS C/U: TH08 pin layout

RH seat belt buckle SW

LH seat belt buckle SW

RH side air bag module

+

-

+

-

+

-

+

-

+

-

+

-

+

-

+

-

+

-

+

-

+

-

+

+

-

LH side air bag module

Connector terminal arrangement

FR passenger air bag
OFF indicator

1
2
3
4
5
6
7
8

-

ODS communication

-

IGN

GND

-
-
-

CAN-H

CAN-L

IGN

Spiral cable

Driver air bag module

DR1

DR2

Front passenger air bag module

RH seat belt pretensioner

LH seat belt pretensioner

RH satellite sensor

RH curtain air bag

module

AS1

AS2

10A

(Exclusive fuse)

ODS communication

5

4

1

3

4

5

6

7

8

9

2

49

45

47

48

10

40

40

35

36

27

28

37

44

38

29

30

11

12

16

24

15

21

46

25

41

18

34

33

20

22

16

21

11

12

17

46

19

48

15

47

14

45

51

13

23

3

50

24

4

18

49

6

52

1

5

2

32

31

2

Terminal No.

Name

4  3  2  1
8  7  6  5

LH satellite sensor

LH curtain air bag

module

Crash zone sensor

Seat belt W/L

32

8

28

39

26

7

27

36

25

35

31

40

33

44

41

37

29

38

42

9

30

43

34

10

53

56

54

57

55

Зажигание

10 А

(Отдельный

предохранитель)

Датчик ODS

Скрученный кабель

Модуль подушки
безопасности водителя

Модуль подушки безопасности пассажира

Преднатяжитель правого
ремня безопасности

Преднатяжитель левого
ремня безопасности

Датчик правой боковой
подушки безопасности

Модуль правой оконной
шторки безопасности

Датчик левой боковой
подушки безопасности

Модуль левой оконной
шторки безопасности

Датчик удара в зоне
деформации

W/L ремня
безопасности

Схема разъема

Выключатель замка
правого ремня
безопасности

Модуль правой боковой
подушки безопасности

Модуль левой боковой
подушки безопасности

Выключатель замка
левого ремня
безопасности

Индикатор отключения
фронтальной подушки
безопасности переднего
пассажира

№ контакта

Наименование

Обмен данными с ODS

Зажигание

«Масса»

Блок ODS

W/L подушки

безопасности

Блок ODS:

Схема

контактов

разъема TH08

Обмен данными
с ODS
