B - ДВИГАТЕЛЬ

В — 16

В

B - ДВИГАТЕЛЬ

В — 17

В

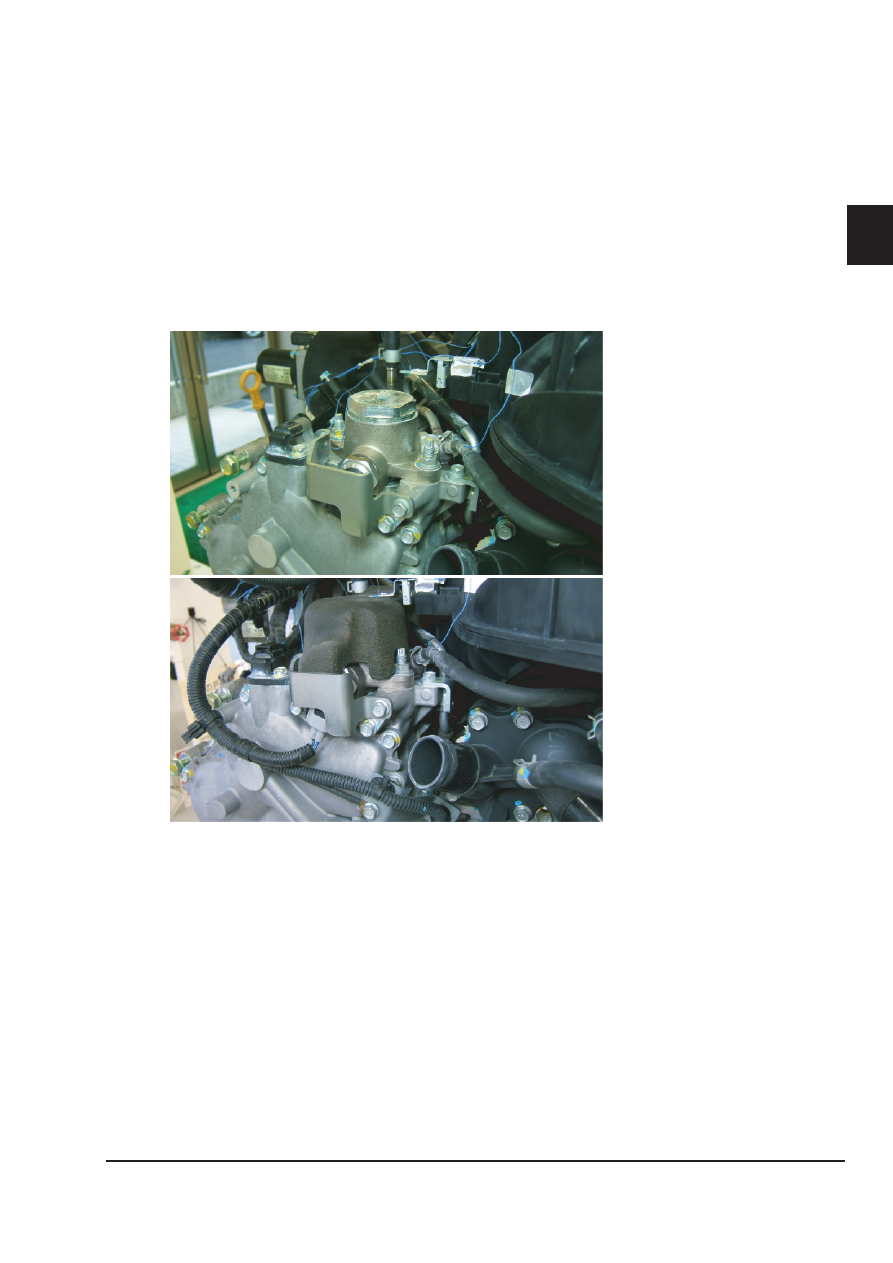

Топливный насос высокого давления
Топливный насос высокого давления приводится в действие распределительным валом посредством
цепного привода. Он обеспечивает нагнетание давления в топливной системе после питающего на-
соса. Питающий топливный насос расположен в топливном баке.

Плунжер топливного насоса высокого давления
Диаметр

цилиндра:

   8

мм

Ход

поршня:

    5

мм

Рабочий

объем:

   2,51

мл/ход

поршня

Привод:     Прямой,

от

распределительного

вала

Максимальная производительность:

87 л/ч

Масса

насоса:

    Приблизительно

700

г

С шумоизоляцией

Без шумоизоляции

B - ДВИГАТЕЛЬ

В — 18

В

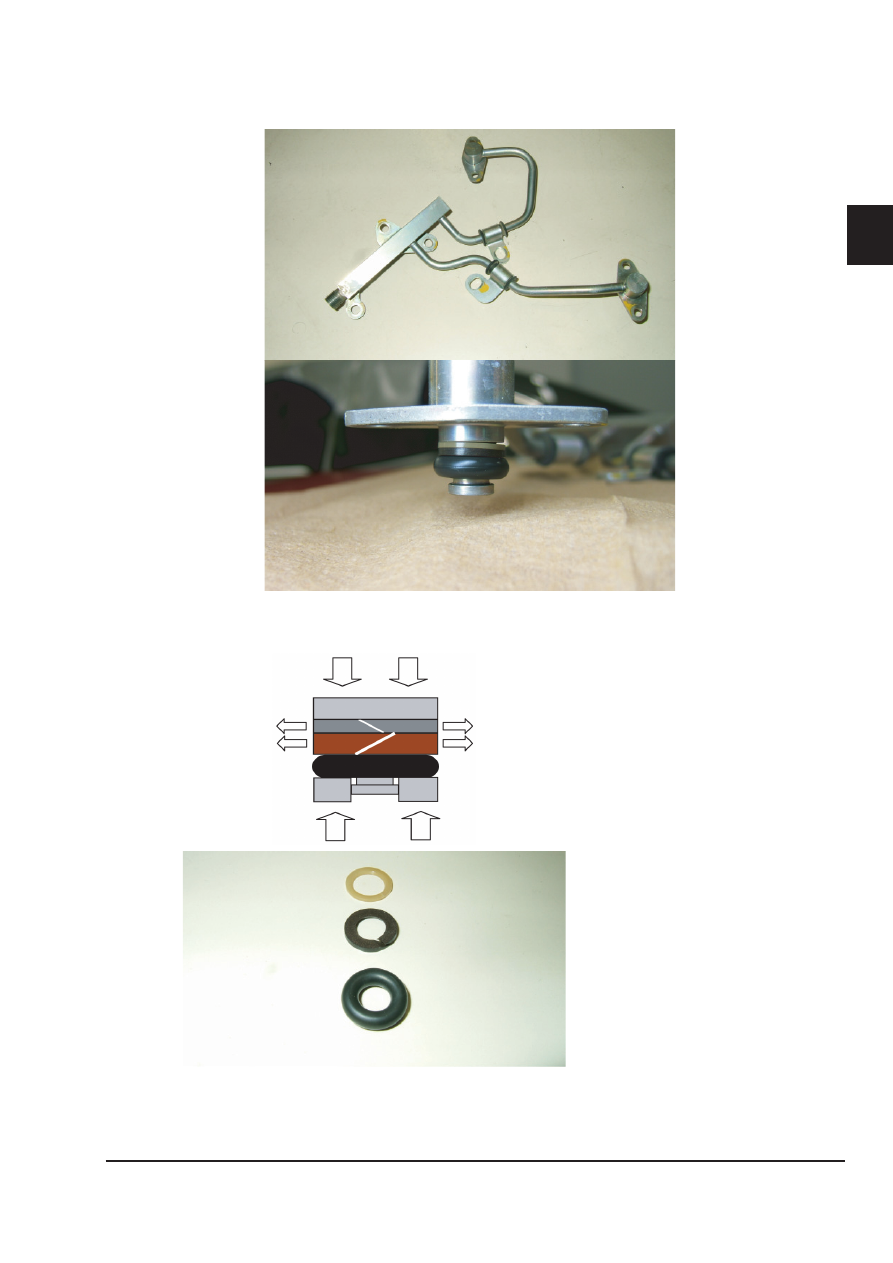

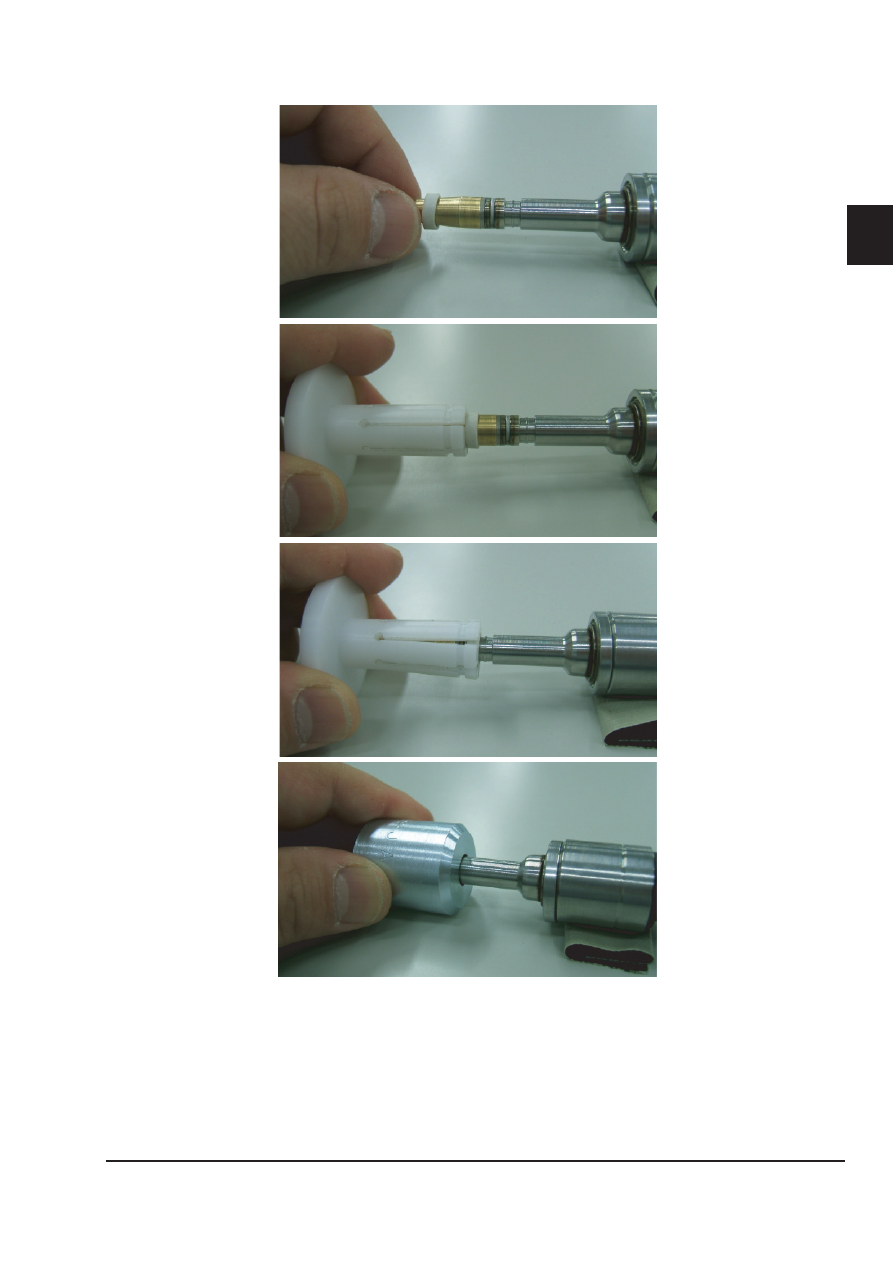

Питающая топливная трубка
Данная трубка применяется для подачи топлива под высоким давлением в две топливных рампы.

На штуцере установлено одно уплотнительное кольцо и две муфты. При сжатии штуцера муфты рас-
ширяются, тем самым герметизируя соединение.

Внимание!

При установки муфт обратите внимание на то, чтобы они стояли нужной стороной.

Опорное кольцо 16618-1LA1C

Опорное кольцо 16618-1LA1B

Уплотнительное кольцо
16618-1LA1A

B - ДВИГАТЕЛЬ

В — 19

В

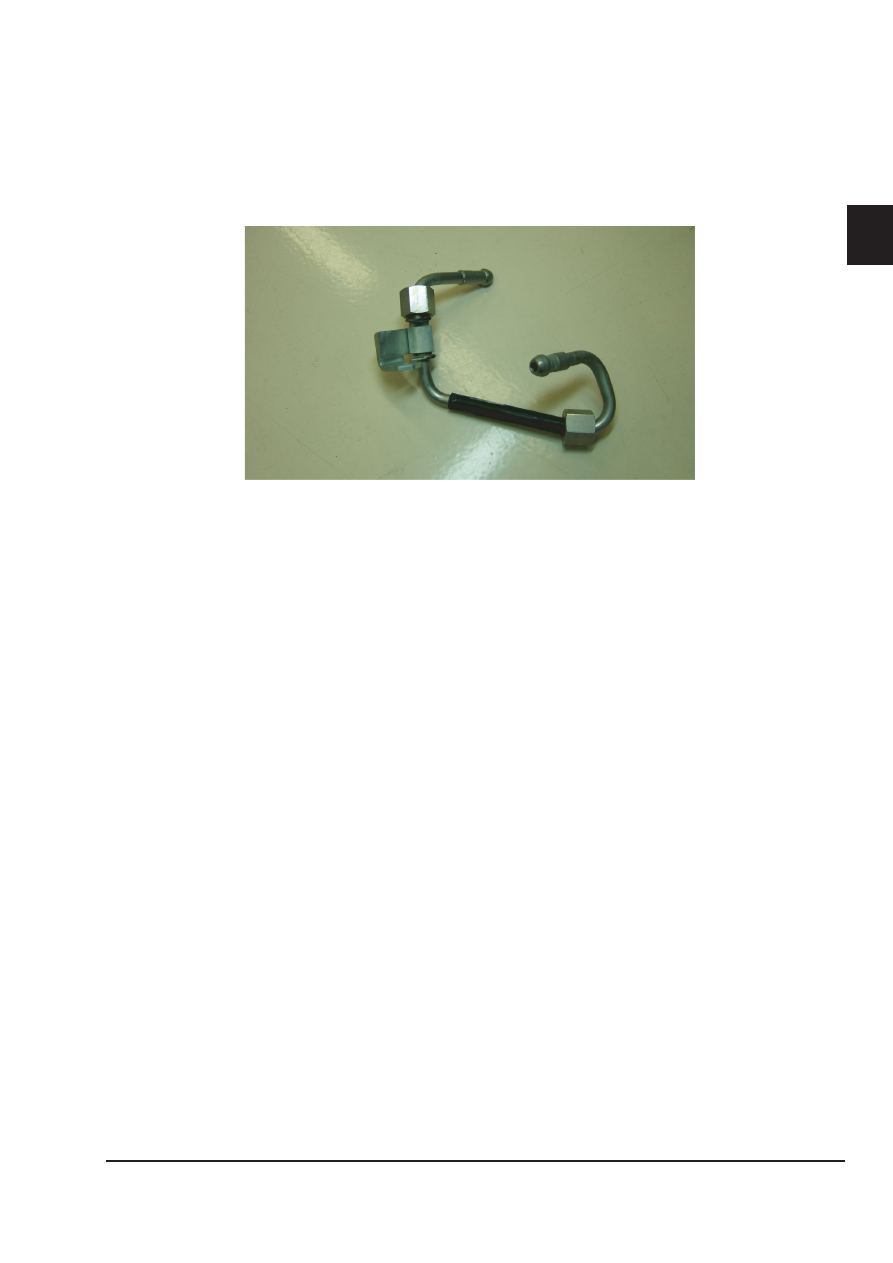

Топливная трубка высокого давления

Внимание!

Данная трубка не подлежит повторному использованию, поскольку после установки трубки и ее
затяжки заданным моментом она деформируется. Более подробную информацию см. в руковод-
стве по ремонту.
