Nissan Patrol P61G. Руководство - часть 6

B - ДВИГАТЕЛЬ

В — 12

В

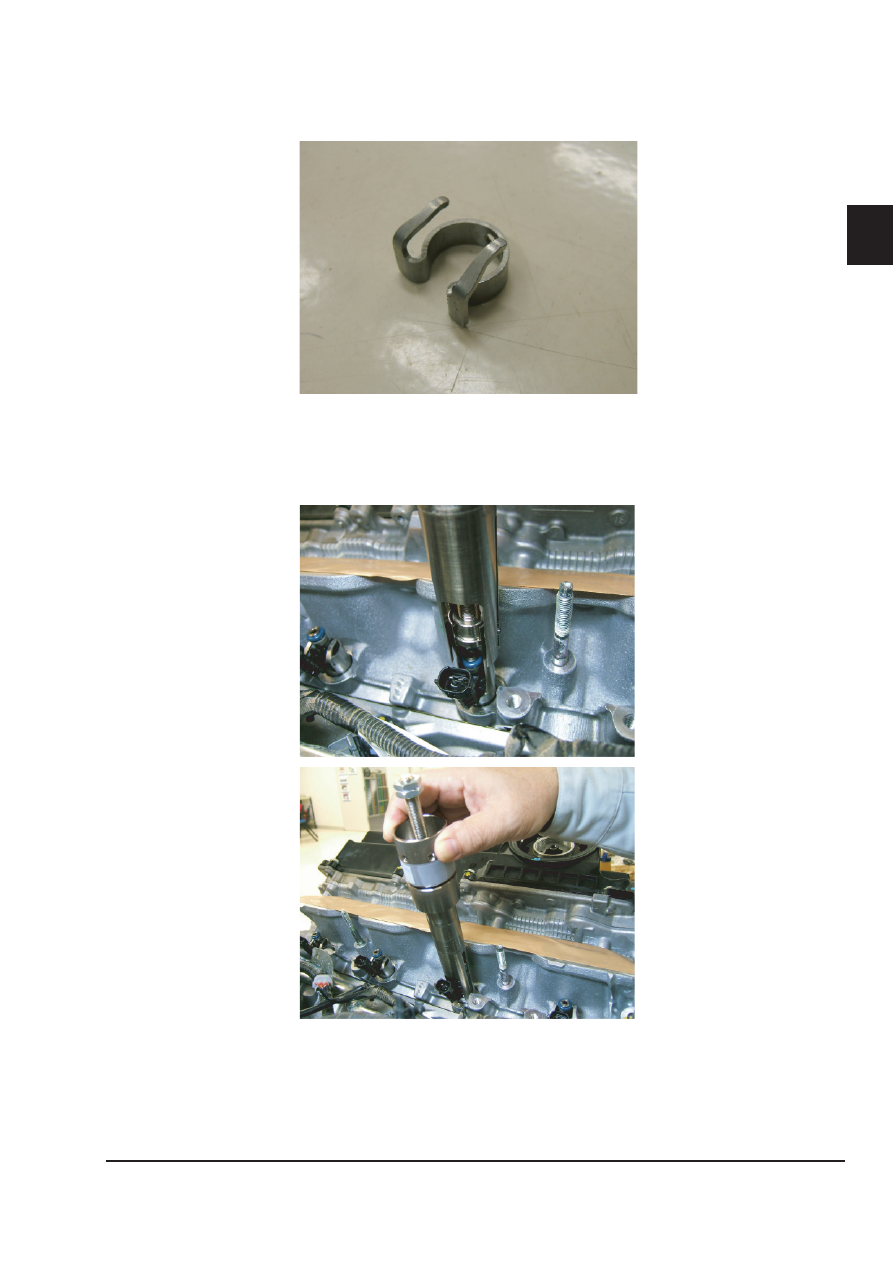

6.  Снимите кронштейн форсунки.

Fuel pressure supporter

Y

7.  Отсоедините разъем форсунки.

8.  С помощью съемника снимите форсунку в сборе.

Кронштейн форсунки

B - ДВИГАТЕЛЬ

В — 13

В

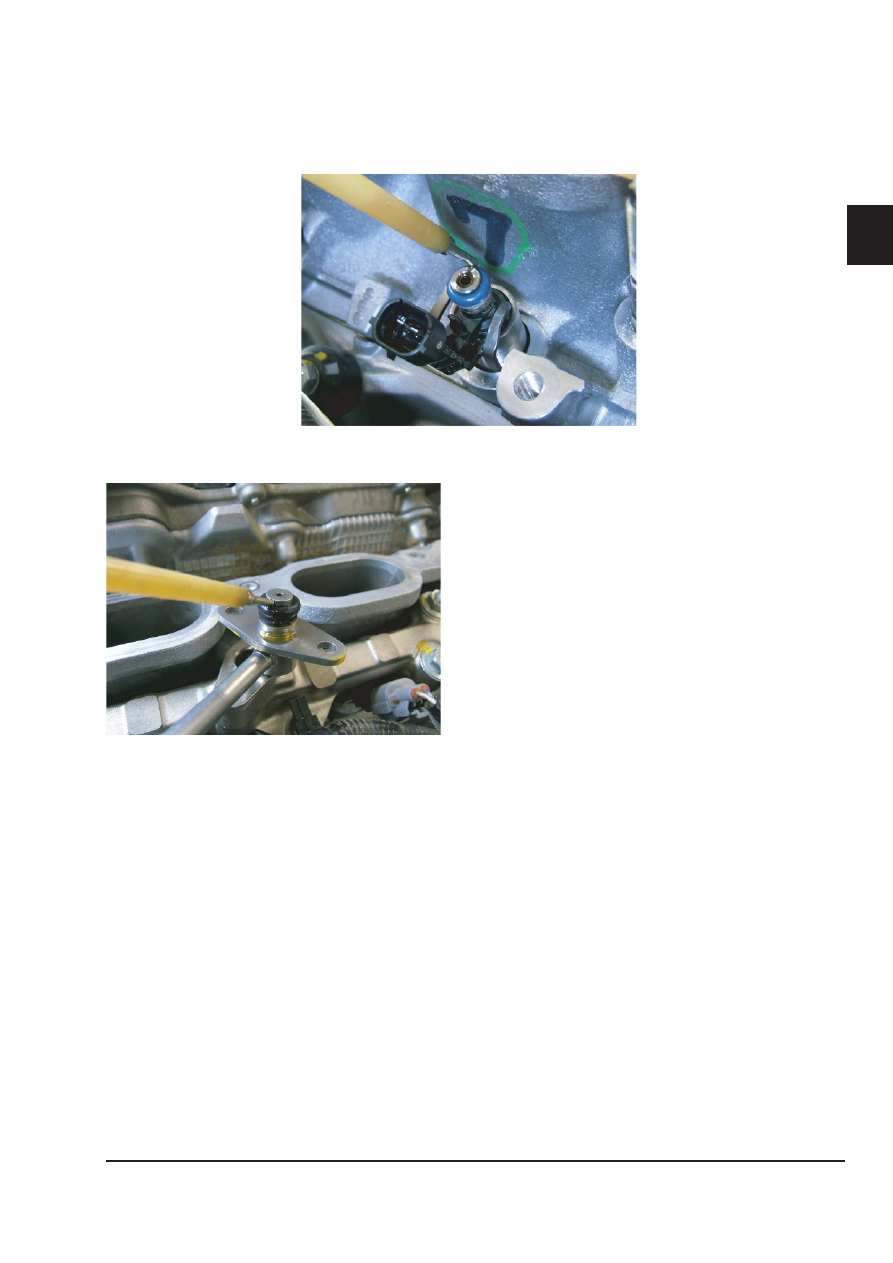

Процедура монтажа форсунок

Установите форсунку в соответствующее отверстие.

1.

Установите кронштейн форсунки.

2.

Смажьте уплотнительное кольцо чистым моторным маслом.

3.

Внимание!

При установке топливной рампы и питающей топливной трубки легко закусить и сломать уплот-
нительное кольцо. Поврежденное уплотнительное кольцо может вызвать серьезную неисправ-
ность.

Установите топливную рампу.

4.

Присоедините разъем форсунки.

5.

Установите топливную трубку высокого давления.

6.

Установите шумоизолирующий кожух.

7.

Установите впускной коллектор.

8.

B - ДВИГАТЕЛЬ

В — 14

В

Уплотнение форсунки
После каждого снятия форсунки ее уплотнение подлежит замене. Это необходимо для надежной гер-
метизации топливной системы высокого давления.

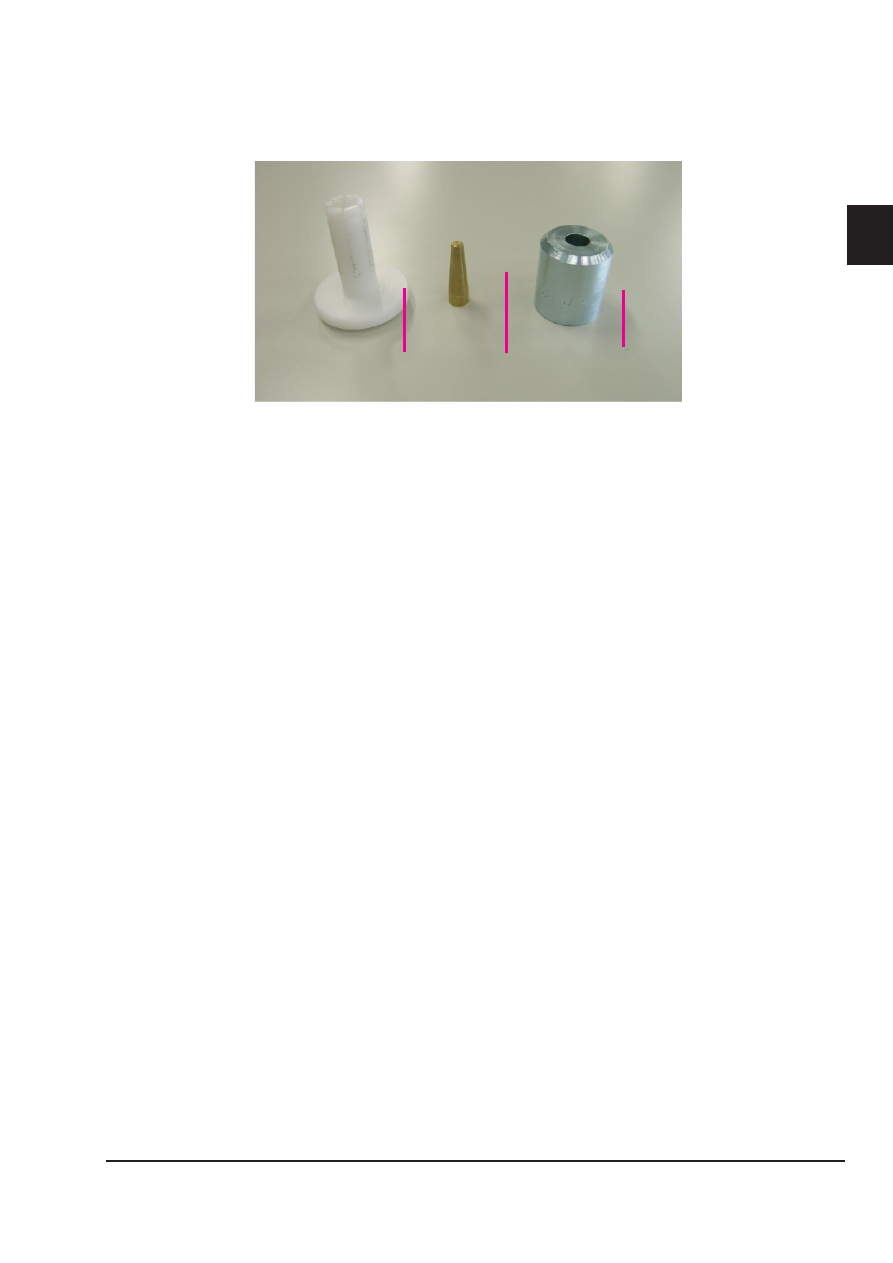

Специальный инструмент

[Техническое обслуживание]

Направляющая для уплотнения форсунки: KV1011-97S0

Снятие и установка

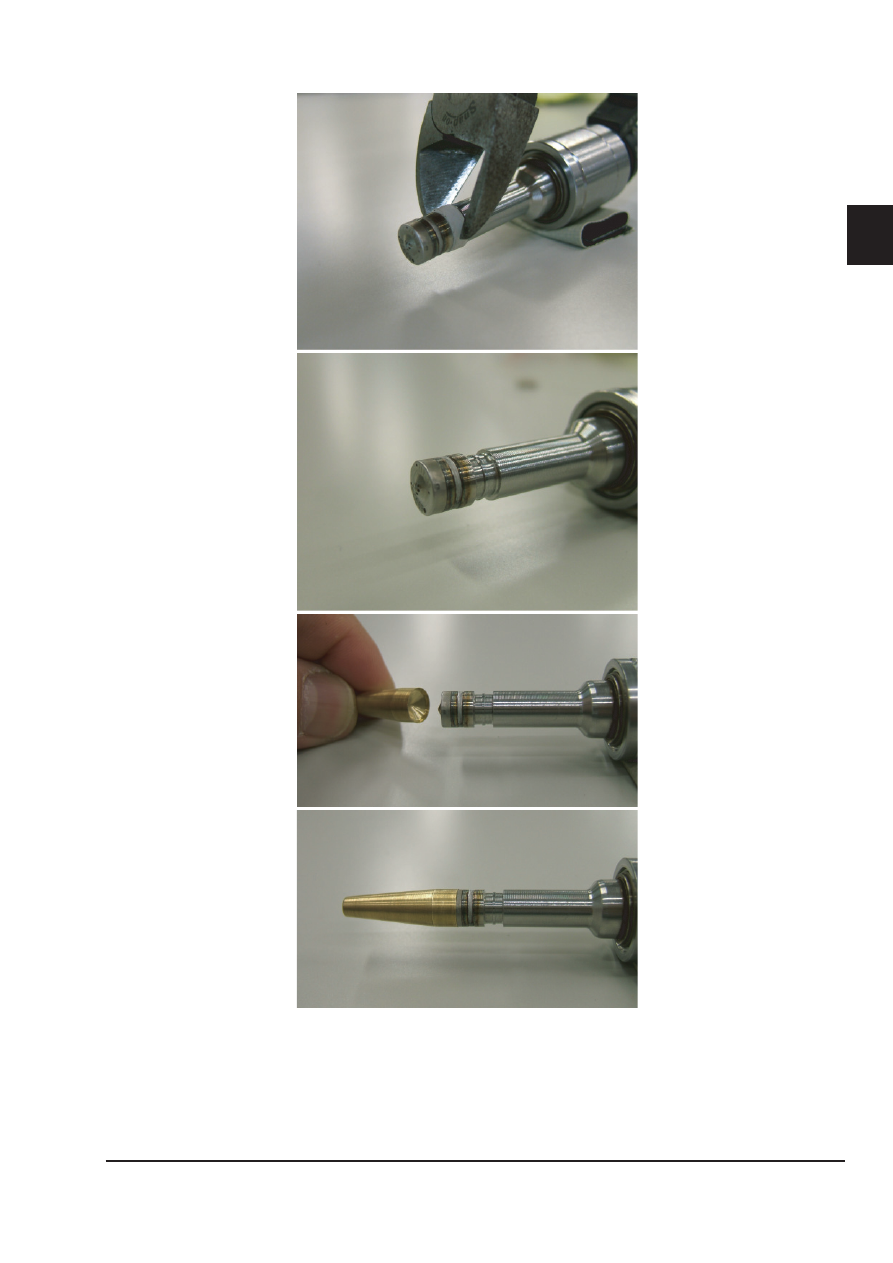

Снимите форсунку.

1.

Плоскогубцами сорвите с форсунки уплотнение.

2.

Внимание!

Соблюдайте осторожность, чтобы не повредить на форсунке канавку под уплотнение.
Наденьте на торец форсунки конический колпачок.

3.

Установите уплотнение на пластмассовую направляющую.

4.

Установите направляющую с надетым на нее уплотнением.

5.

Двигайте направляющую до тех пор, пока она не достигнет канавки для уплотнения.

6.

Снимите направляющую и конический колпачок.

7.

Вставьте фиксатор до упора со стороны проточки.

8.

Один или два раза поверните фиксатор сначала в одну, а потом в другую сторону.

9.

Снимите фиксатор.

10.

Установите форсунку.

11.
