Ниссан Патрол (2018 год). Инструкция - часть 2

0 - 6

Основные иллюстрации

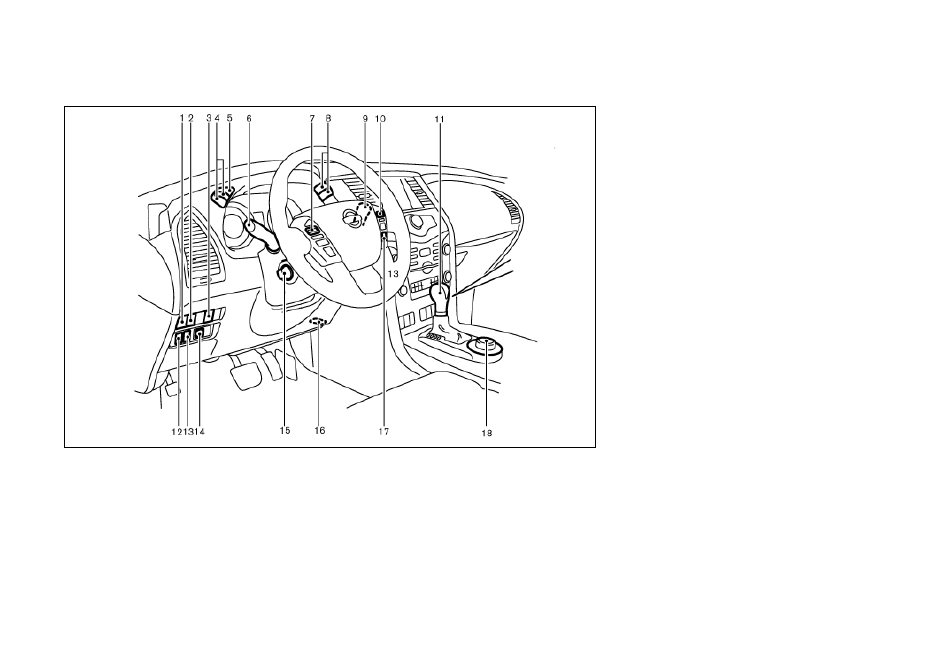

ПАНЕЛЬ УПРАВЛЕНИЯ

1. Выключатель центрального замка дверей (стр. 3-18)

2. Выключатель омывателей фар (стр. 2-24)

3. Выключатель предупреждающих систем

Система предупреждения об отклонении от полосы



–

движения (LDW) (стр. 5-25)
Система предупреждения о непросматриваемых зо-



–

нах (BSW) (стр. 5-31)
Система предупреждения о возможности фронталь-



–

ного столкновения (FCW) (стр. 5-67)

4.  Регулятор яркости подсветки приборной панели

(стр. 2-5)

5.  Кнопка TRIP/RESET (включение/обнуление счетчика ча-

стичного пробега по двум маршрутам) (стр. 2-2)

6.  Комбинированный переключатель света фар, противо-

туманных фар и указателей поворота

Фары (стр. 2-23)



–

Указатели поворота (стр. 2-24)



–

Противотуманные фары (стр. 2-25)



–

7.  Органы управления, установленные на рулевом колесе

(левая сторона)

Кнопки управления аудиосистемой (стр. 4-58)



–

Кнопка управления мобильным телефоном «Hands



–

Free» (стр. 4-68)

8.  Кнопка маршрутного компьютера (стр. 2-19)

9.  Переключатель очистителя и омывателя (стр. 2-25)

10.  Органы управления на рулевом колесе (правая сторона)

Система круиз-контроля (стр. 5-41)



–

Переключатель системы интеллектуального круиз-



–

контроля (ICC)* (стр. 5-43)

11.  Рычаг селектора автоматической коробки передач

(стр. 5-11)

12.  Выключатель ультразвуковых датчиков и датчиков на-

клона системы противоугонной сигнализации
(стр. 3-16)

13. Главный выключатель электроприводного замка двери

багажного отделения (стр. 3-18)

14. Переключатель электропривода регулировки наружных

зеркал заднего вида (стр. 3-23)

15. Переключатель электропривода регулировки наклона/

вылета рулевого колеса (стр. 3-22)

16. Выключатель интеллектуальной системы помощи при

торможении (IBA)* (стр. 5-70)

17.  Выключатель динамических систем помощи водителю

Выключатель системы предотвращения отклонения



–

от полосы движения (LDP) (стр. 5-25)

Система вмешательства при наличии препятствия в



–

непросматриваемой зоне (BSI) (BSW) (стр. 5-31)

0 - 7

Основные иллюстрации



Система помощи для соблюдения дистанции



–

(стр. 5-58)

18. Переключатель режимов системы полного привода

(4WD)

Переключатель режимов работы системы полного



–

привода (4WD) (стр. 5-14)

Переключатель адаптивного режима системы



–

полного привода (стр. 5-19)

Выключатель системы динамической стабилизации



–

автомобиля (VDC) (стр. 5-22)

Выключатель системы управляемого спуска



–

(стр. 5-23)

Выключатель блокировки дифференциала*



–

(P. 5-21)

*:  для некоторых вариантов исполнения автомобиля

0 - 8

Основные иллюстрации

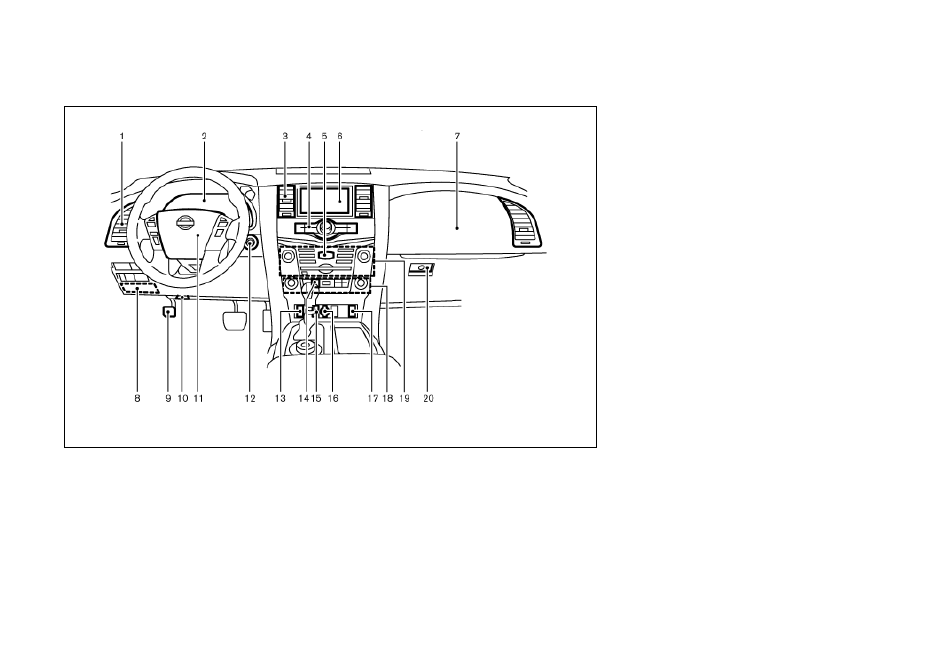

ПАНЕЛЬ УПРАВЛЕНИЯ

1.  Боковые вентиляционные решётки (стр. 4-22)

2.  Стрелочные указатели и приборы (стр. 2-2)

3.  Центральная вентиляционная решётка (стр. 4-22)

4.  Центральная многофункциональная панель управления

(стр. 4-2)

Кнопки информации об автомобиле и настройки



–

функций (стр. 4-5)

Часы (стр. 4-11)



–

5.  Выключатель аварийной световой сигнализации

(стр. 2-28)

6. Центральный

дисплей

Монитор кругового обзора (стр. 4-13)



–

Навигационная система* (см. отдельное Руковод-



–

ство по эксплуатации навигационной системы).

Управление проигрывателем DVD-дисков (стр. 4-44)



–

7.  Фронтальная подушка безопасности переднего пасса-

жира (стр. 1-27)

8.  Блок плавких предохранителей (стр. 8-18)

9. Стояночный

тормоз

Использование (стр. 3-24)



–

проверка (стр. 8-9)



–

10.  Рукоятка открывания капота (стр. 3-17)

11. Рулевое колесо

Звуковой сигнал (стр. 2-29)



–

Фронтальная подушка безопасности водителя



–

(стр. 1-27)

Гидроусилитель рулевого управления (стр. 5-75)



–

12.  Выключатель зажигания (с. 5-7)

13. Выключатели системы климат-контроля сидений

(стр. 1-4) / Выключатель обогрева сидений (стр. 1-5)
Разъем для подключения устройства iPod (стр. 4-51)

14. Выключатель электрического обогревателя заднего

стекла (стр. 2-28) / Выключатель обогревателя ветрово-
го стекла (стр. 2-28)

15.  Выключатель подогрева рулевого колеса (стр. 2-29)

16.  Электрическая розетка (стр. 2-33)

17.  Выключатели системы климат-контроля сидений

(стр. 1-4) / Выключатель обогрева сидений* (стр. 1-5)

18.  Органы управления системой отопления и кондициони-

рования воздуха (стр. 4-23)

19.  Аудиосистема (стр. 4-29)

20.  Перчаточный ящик (стр. 2-35)

*:  для некоторых вариантов исполнения автомобиля

0 - 9

Основные иллюстрации

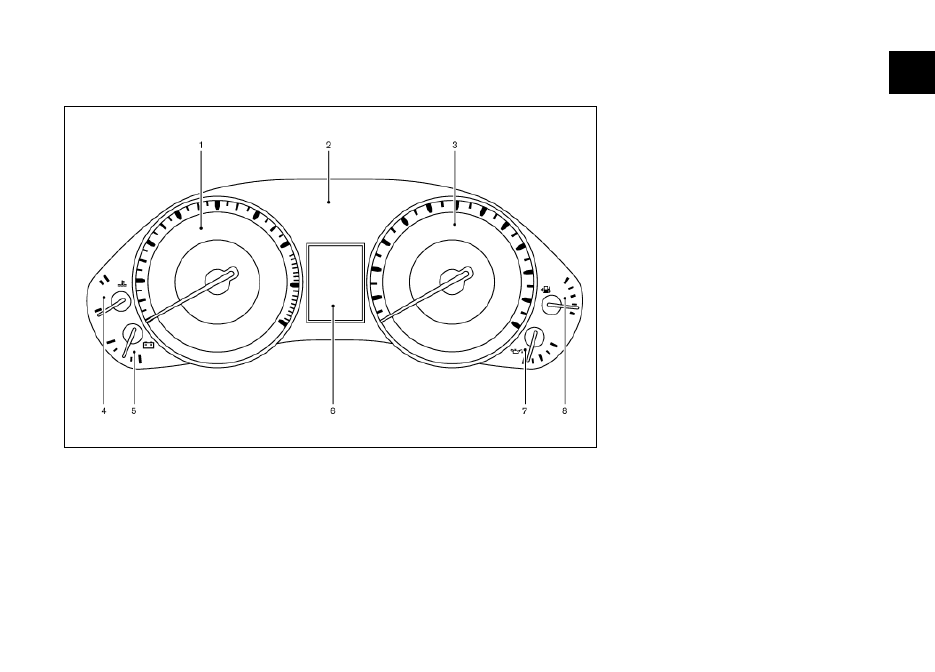

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ
И ПРИБОРЫ

1.  Тахометр (стр. 2-2)

2.  Световые индикаторы и сигнализаторы (стр. 2-6)

3.  Спидометр (стр. 2-2)

4.  Указатель температуры охлаждающей жидкости двига-

теля (стр. 2-2)

5.  Вольтметр (стр. 2-4)

6.  Информационный дисплей (стр. 2-4)

Одометр/счетчик пробега на две поездки (стр. 2-2)



–

Матричный жидкокристаллический дисплей



–

(стр. 2-15)

Вывод показаний маршрутного компьютера



–

(стр. 2-19)

Регулятор яркости подсветки приборной панели



–

(стр. 2-5)

Индикатор положения селектора АКП



–

(стр. 2-12, стр. 5-11)

Индикатор режима системы полного привода



–

(4WD) (стр. 5-14)

Индикатор адаптивного режима системы полного



–

привода (стр. 5-19)

7.  Указатель давления моторного масла (стр. 2-3)

8.  Указатель уровня топлива* (стр. 2-3)

*:  Стрелки приборов могут незначительно отклониться при

нажатии выключателя зажигания в положение OFF. Это
не является признаком неисправности.
