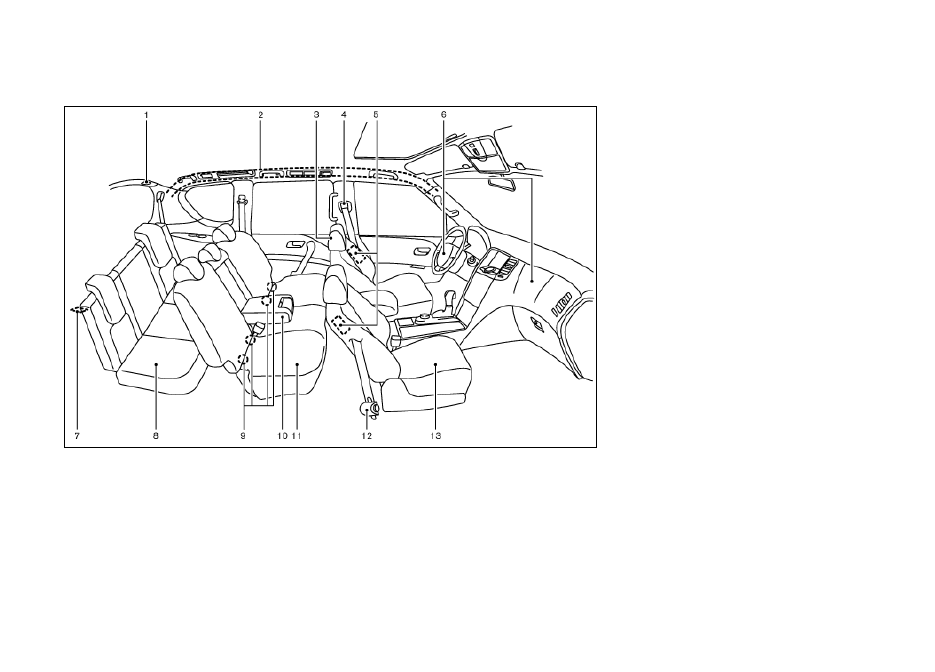

Основные иллюстрации

СИДЕНЬЯ, РЕМНИ БЕЗОПАСНОСТИ И ДОПОЛНИТЕЛЬНАЯ
СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

1.  Ремень безопасности центрального сиденья третьего

ряда (стр. 1-13)

2.  Шторки безопасности (стр. 1-27)

3.  Подголовники (стр. 1-8)

4.  Ремни безопасности (стр. 1-9)

Преднатяжители ремней безопасности (стр. 1-12)



–

5.  Боковые подушки безопасности (стр. 1-27)

6.  Фронтальные подушки безопасности (стр. 1-27)

7.  Крепления для детских удерживающих систем (с. 1-20)

8.  Сиденья третьего ряда (стр. 1-6)

Установка детских удерживающих систем



–

(стр. 1-16)

9.  Детские удерживающие системы с креплениями стан-

дарта ISOFIX (с. 1-20)

10.  Подлокотник на заднем сиденье (стр. 1-9)

11.  Сиденья второго ряда (стр. 1-4)

Установка детских удерживающих систем



–

(стр. 1-16)

12.  Преднатяжители ремней безопасности (стр. 1-34)

13.  Передние сиденья (стр. 1-2)

*:   для некоторых вариантов исполнения автомобиля

0 - 3

Основные иллюстрации

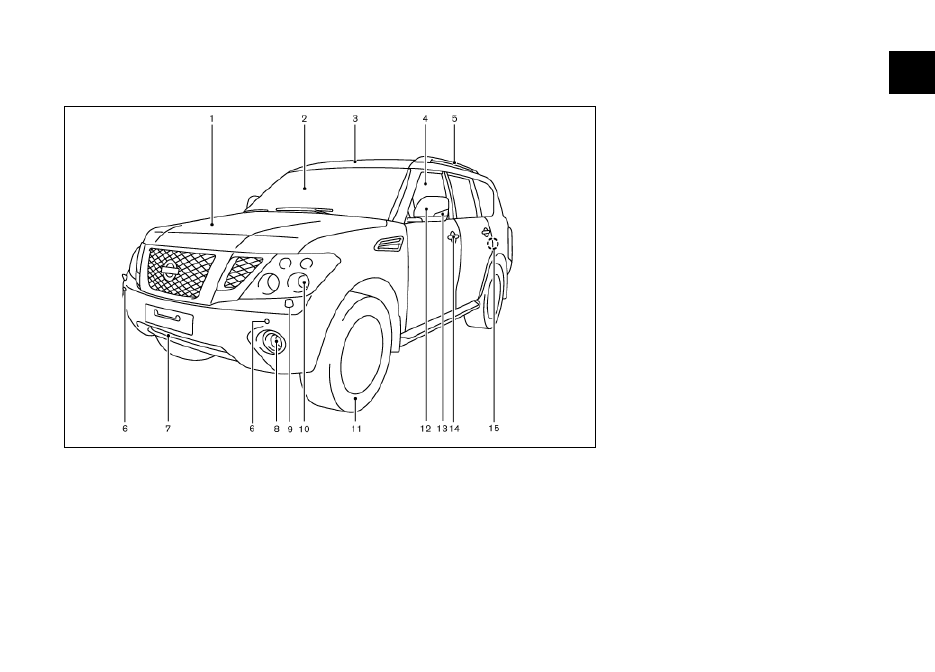

ВИД АВТОМОБИЛЯ СПЕРЕДИ

1.  Капот (стр. 3-17)

2.  Очистители и омыватели ветрового стекла

Выключатель (стр. 2-25)



–

Замена щеток стеклоочистителя (стр. 8-12)



–

Жидкость стеклоомывателя (стр. 8-14)



–

Обогреватель щеток очистителя ветрового стекла



–

(стр. 2-28)

3.  Вентиляционный люк в крыше* (стр. 2-31)

4.  Электрический привод стеклоподъемников (стр. 2-29)

5.  Верхний багажник* (стр. 2-39)

6.  Угловые датчики ультразвуковой системы помощи при

парковке

Монитор кругового обзора (стр. 4-13)



–

7. Буксирный крюк (стр. 6-12)

8. Передние противотуманные фары

Выключатель (стр. 2-25)



–

Замена ламп (стр. 8-19)



–

9.  Омыватель фар (стр. 2-24)

10.  Фары и указатели поворота

Выключатель (стр. 2-22)



–

Замена ламп (стр. 8-19)



–

11. Шины

Колеса и шины (стр. 8-25)



–

Замена поврежденного колеса (стр. 6-2)



–

Технические характеристики (стр. 9-6)



–

Система контроля давления воздуха в шинах (TPMS)



–

(стр. 5-5)

Система полного привода (4WD) (стр. 5-14)



–

12.  Наружные зеркала заднего вида (стр. 3-23)

Камера бокового обзора (стр. 4-13)



–

Фонари освещения подножки (стр. 2-40)



–

13.  Боковые повторители указателей поворота (замена ламп

накаливания) (стр. 8-19)

14. Двери

Ключи (стр. 3-2)



–

Замки дверей (стр. 3-3)



–

Система Intelligent Key (стр. 3-6)



–

Охранная система (стр. 3-15)



–

15. Фиксатор замков задних дверей (для безопасности де-

тей) (стр. 3-5)

*:  для некоторых вариантов исполнения автомобиля

0 - 4

Основные иллюстрации

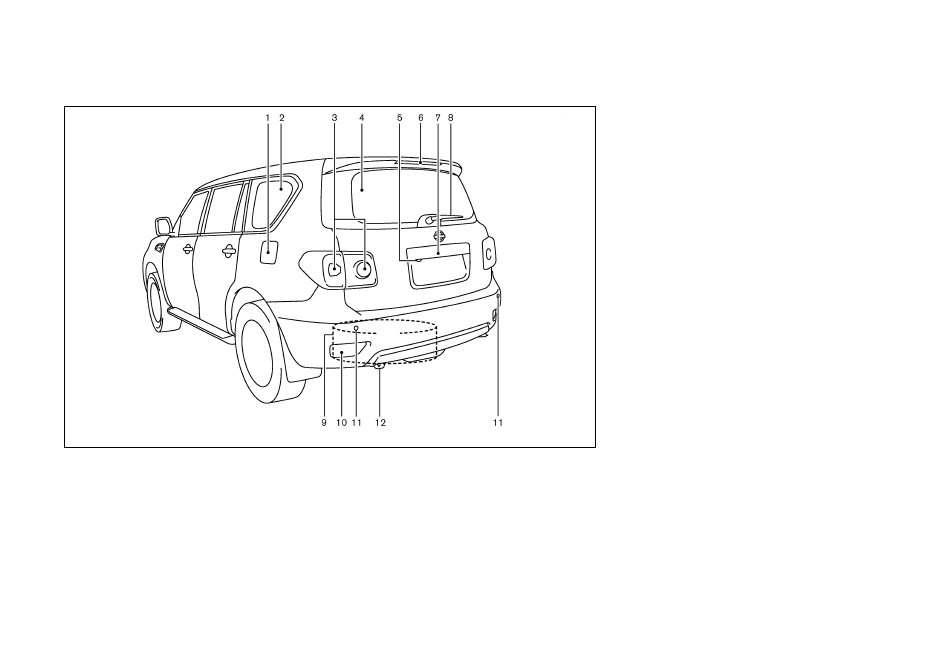

ВИД АВТОМОБИЛЯ СЗАДИ

1.  Лючок заливной горловины топливного бака (стр. 3-21)

Рекомендуемое топливо (стр. 9-2)



–

2.  Антенна (стр. 4-38)

3.  Задний комбинированный фонарь (замена ламп накали-

вания) (стр. 8-19)

Выключатель заднего противотуманного фонаря



–

(стр. 2-25)

4.  Электрообогреватель заднего стекла (стр. 2-28)

5. Камера заднего вида

Монитор кругового обзора (стр. 4-13)



–

6.  Центральный верхний стоп-сигнал (замена ламп накали-

вания) (стр. 8-19)

7.  Дверь багажного отделения (стр. 3-18)

Система Intelligent Key (стр. 3-6)



–

8.  Очиститель и омыватель заднего стекла

Выключатель (стр. 2-27)



–

Жидкость стеклоомывателя (стр. 8-14)



–

9.  Запасное колесо (установлено под днищем кузова)

(стр. 6-2)

10.  Задний противотуманный фонарь

Выключатель (стр. 2-25)



–

Замена ламп (стр. 8-19)



–

11. Угловые датчики ультразвуковой системы помощи при

парковке

Монитор кругового обзора (стр. 4-13)



–

12.  Буксирный крюк (стр. 6-12)

*:  для некоторых вариантов исполнения автомобиля

0 - 5

Основные иллюстрации

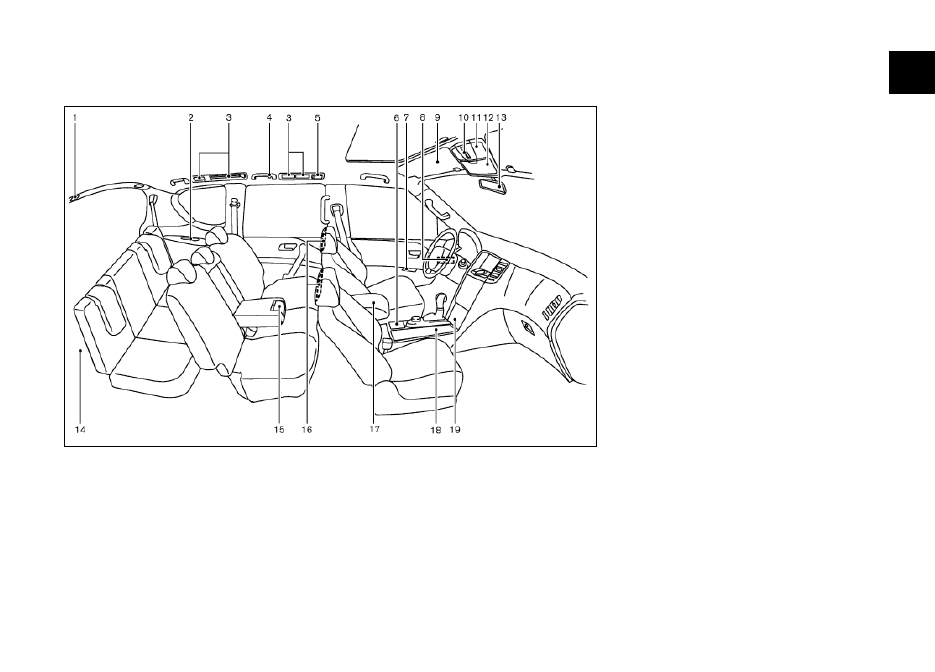

ПАССАЖИРСКИЙ САЛОН

1.  Плафоны освещения багажного отделения (стр. 2-42)

2.  Задние подстаканники (для сидений третьего ряда)

(стр. 2-38)

3. Задние вентиляционные решетки (стр. 4-22)

4. Крючки для одежды (стр. 2-38)

5. Задние плафоны индивидуального освещения (стр. 2-41)

6. Консоль (стр. 2-36)

Управление запоминающим устройством USB



–

(стр. 4-46)
Управление устройством iPod (стр. 4-51)



–

7. Дверной

подлокотник

Клавиши управления электрическими стеклоподъ-



–

емниками (стр. 2-29)
Выключатель центрального электрического замка



–

(стр. 3-5)

8.  Выключатель системы автоматического восстановления

положения сиденья (стр. 3-25)

9.  Солнцезащитные козырьки (стр. 2-40)

10. Выключатель электропривода вентиляционного люка*

(стр. 2-31)

11.  Плафоны индивидуального освещения (стр. 2-41)

12.  Держатель для очков (стр. 2-36)

13.  Внутреннее зеркало заднего вида (стр. 3-22)

14. Багажное отделение

Электрическая розетка (стр. 2-33)



–

Вещевой ящик в полу (стр. 2-39)



–

Крючки для увязки багажа (стр. 2-38)



–

Домкрат и инструменты (стр. 6-3)



–

15. Задние подстаканники (для сидений второго ряда)

(стр. 2-37)

16.  Система NISSAN Multi-screen DVD Entertainment System*

(стр. 4-59)

17.  Ящик для мелких вещей/отделение для охлаждения на-

питков в центральной консоли (стр. 2-36)

Электрическая розетка (стр. 2-33)



–

Разъемы для подключения внешнего источника



–

сигнала (стр. 4-60)

Пепельница (стр. 2-34)



–

Панель управления кондиционированием воздуха в



–

задней части салона (стр. 4-27)

18.  Прикуриватель и пепельница (стр. 2-34) / Передние под-

стаканники (стр. 2-37)

19. Световой индикатор блокировки дверных замков*

(стр. 2-12)

*:  для некоторых вариантов исполнения автомобиля
