4 - 12

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Меню CAMERA (камера)

Чтобы вызвать меню [Camera], нажмите на кнопку <SETTING>,
выберите пункт [Camera] при помощи многофункциональ-
ного переключателя и нажмите кнопку <ENTER>.

Для подробной информации о пользовании камерой см.
«Монитор кругового обзора» ниже в этом разделе.

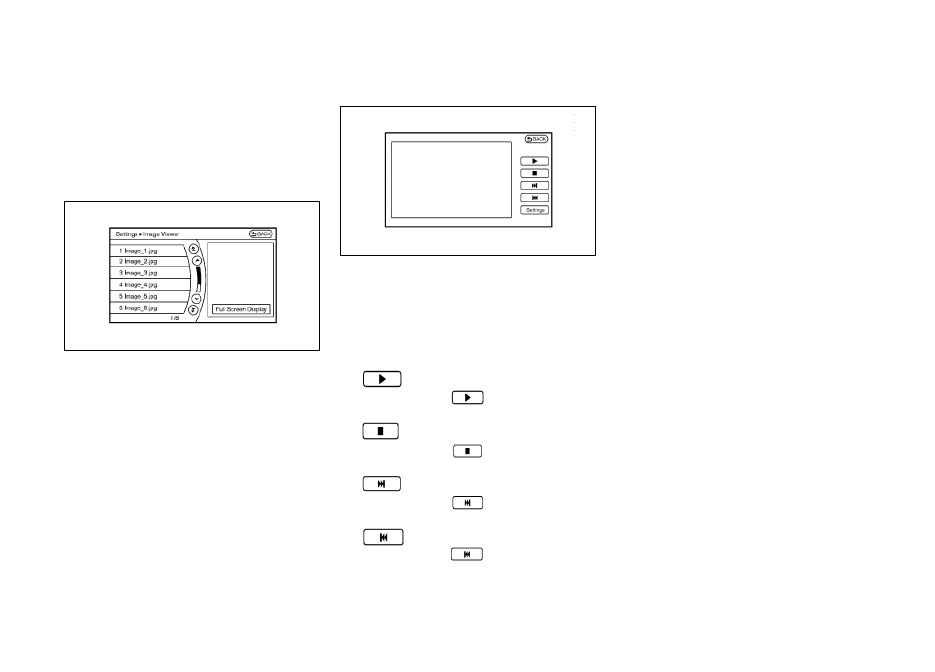

Меню IMAGE VIEWER (просмотр изображений)

На дисплей будут выводиться графические файлы, запи-
санные в запоминающем устройстве USB. Для просмотра
изображений, нажмите кнопку <SETTING>, выберите пункт
[Other] (Другие) и нажмите кнопку <ENTER>. Затем выбери-
те пункт [Image Viewer] (Просмотр изображений) и нажмите
кнопку <ENTER>. Изображение из выбранного файла будет
показано в правой части дисплея.

Если в запоминающем устройстве USB записаны несколько
каталогов, выберите желаемый каталог из списка и нажмите
кнопку <ENTER>, чтобы вывести на дисплей список файлов,
хранящихся в этом каталоге.

[Full Screen Display] (Полноэкранный режим)

Для включения режима полноэкранного изображения, вы-
берите пункт [Full Screen Display] при помощи многофунк-
ционального переключателя и нажмите кнопку <ENTER>.

Для включения функции просмотра изображений или для
изменения ее настроек, выберите желаемый пункт при по-
мощи многофункционального переключателя.



y

 (Начало)

 Выберите

клавишу

 и нажмите на кнопку

<ENTER> для начала показа слайдов.



y

 (Стоп)

 Выберите

клавишу

 и нажмите на кнопку

<ENTER>, чтобы остановить показ слайдов.



y

 (Next)

 Выберите

клавишу

 и нажмите на кнопку

<ENTER>, чтобы вывести на дисплей следующий слайд.



y

 (Предыдущий)

 Выберите

клавишу

 и нажмите на кнопку

<ENTER>, чтобы вывести на дисплей предыдущий слайд.

Настройка функции просмотра изображений

Для настройки функции просмотра изображений выберите
пункт [Settings] (Настройки) в полноэкранном режиме дис-
плея, и нажмите кнопку <ENTER>. В полноэкранном режиме
дисплея доступны следующие настройки:

[Slideshow Speed] (Скорость просмотра слайдов)



y



Выберите пункт [Slideshow Speed] (Скорость показа
слайдов) и нажмите кнопку <ENTER>. В появившемся
меню выберите интервал времени для смены слайдов
(5, 10, 30, 60) секунд, или [No Auto Change] (Отключить
автоматическую смену слайдов).

[Slideshow Order] (Порядок просмотра слайдов)



y



Выберите пункт [Slideshow Order] (Порядок просмотра
слайдов) и нажмите кнопку <ENTER>. В открывшемся
меню выберите вариант [Random] (Просмотр в случай-
ном порядке) или [Order List] (Просмотр по порядку).

Рекомендации по эксплуатации системы

На дисплее могут быть показаны только файлы, кото-



y

рые удовлетворяют нижеуказанным условиям.

Формат файлов: JPEG (*.jpg или *.jpeg)



–

Размер файла: 2 Mб или менее



–

Размер изображения: 1536 х 2048 пикселов или



–

менее

Если электронное устройство (например, цифровой



y

фотоаппарат) непосредственно подключено к аудиоси-
стеме при помощи провода USB, изображение не будет
выведено на дисплей.

Если название файла слишком длинное, то оно может



y

быть выведено на дисплей не полностью.

4 - 13

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

МОНИТОР КРУГОВОГО ОБЗОРА

При нажатии кнопки <CAMERA> или при переводе рычага
селектора автоматической коробки передач в положение R
(Задний ход), когда зажигание включено, включается мони-
тор кругового обзора. На мониторе будет показано положе-
ние автомобиля с различных точек обзора.

Возможные точки обзора:

[Вид 3D]



y



На мониторе будет показана обстановка вокруг автомобиля.

[Вид сбоку-спереди]



y



На мониторе будет показана обстановка впереди и во-
круг колеса со стороны пассажира.

[Вид спереди]



y



На дисплее будет показана обстановка впереди автомобиля.

[Вид сзади]



y



На дисплее будет показана обстановка сзади автомобиля.

[Широк. обзор сзади]



y



На дисплее отображается пространство позади автомо-
биля с углом обзора примерно 180 градусов.

Эта система призвана помочь водителю в таких ситуациях,
как постановка автомобиля на узкое парковочное место, или
«параллельная» парковка.

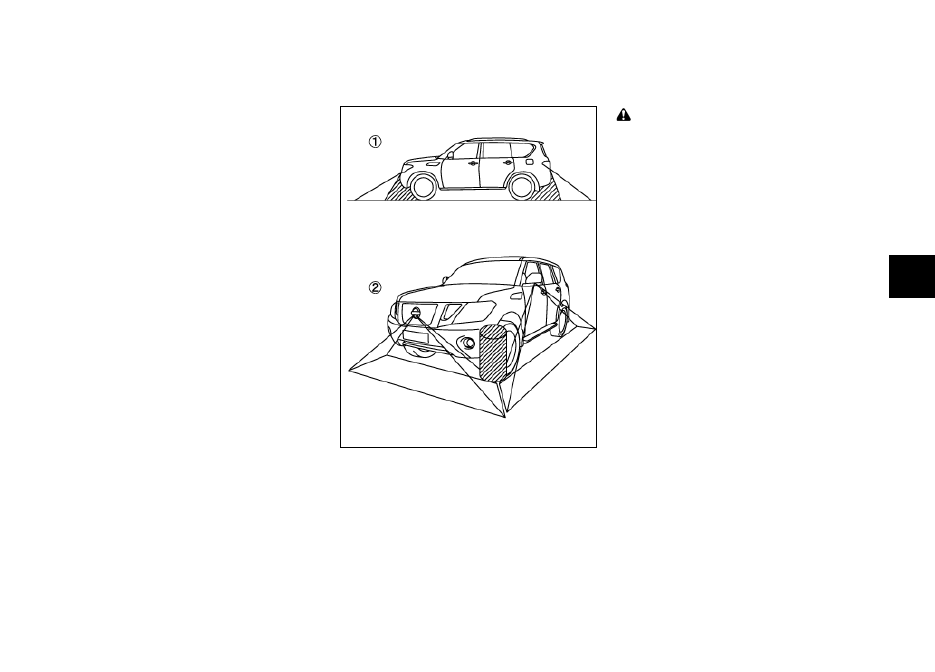

Имеются некоторые зоны, в которых система не может обна-
ружить наличие препятствий. При включении переднего или
заднего обзора, система может не обнаружить препятствия,
расположенные на земле или находящиеся ниже бампера
c. При обзоре в режиме 3D камера может не обнаружить
высокое препятствие на стыке зон обзора d.



ОПАСНОСТЬ

Монитор кругового обзора повышает удобство управле-

•

ния автомобилем, но он не может полностью заменить
необходимые меры предосторожности, так как имеются
зоны, в которых система не может обнаружить при-
сутствие препятствий. Прежде чем начинать движение,
обязательно проверьте обстановку вокруг автомобиля
через окна и при помощи зеркал заднего вида. Всегда
управляйте автомобилем на малой скорости.

Не пользуйтесь монитором кругового обзора при сло-

•

женных наружных зеркалах заднего вида, и убедитесь
в том, что дверь багажного отделения закрыта, прежде
чем начинать движение автомобиля при помощи мони-
тора заднего обзора.

Расстояние между предметами, видимое на мониторе

•

кругового обзора, отличается от действительного.

Камеры установлены над решеткой радиатора, зерка-

•

лами заднего вида и над задним номерным знаком.
Следите за тем, чтобы объективы камер не были ничем
закрыты.

При мойке автомобиля струей воды под высоким дав-

•

лением не допускайте попадания струи воды в камеры.
В противном случае попадание воды внутрь камеры мо-
жет привести к конденсации влаги на линзе объектива,
к неисправности камеры, возгоранию или к поражению
электрическим током.

Оберегайте камеры кругового обзора от ударных

•

воздействий. Камеры являются прецизионными
устройствами. В противном случае может нарушиться
функционирование камеры кругового обзора или воз-
никнуть неисправность, которая может привести к воз-
горанию или к поражению электрическим током.

4 - 14

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

ВНИМАНИЕ

Старайтесь не поцарапать линзы, расположенные перед ка-
мерой, при очистке от снега или грязи.

ПРИМЕЧАНИЕ

Цвет изображения на мониторе кругового обзора отлича-
ется от действительного, потому что система оснащена ин-
фракрасными камерами.

4 - 15

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

*:  Для автомобиля с правосторонним управлением, изо-

бражение на дисплее будет зеркально симметричным.

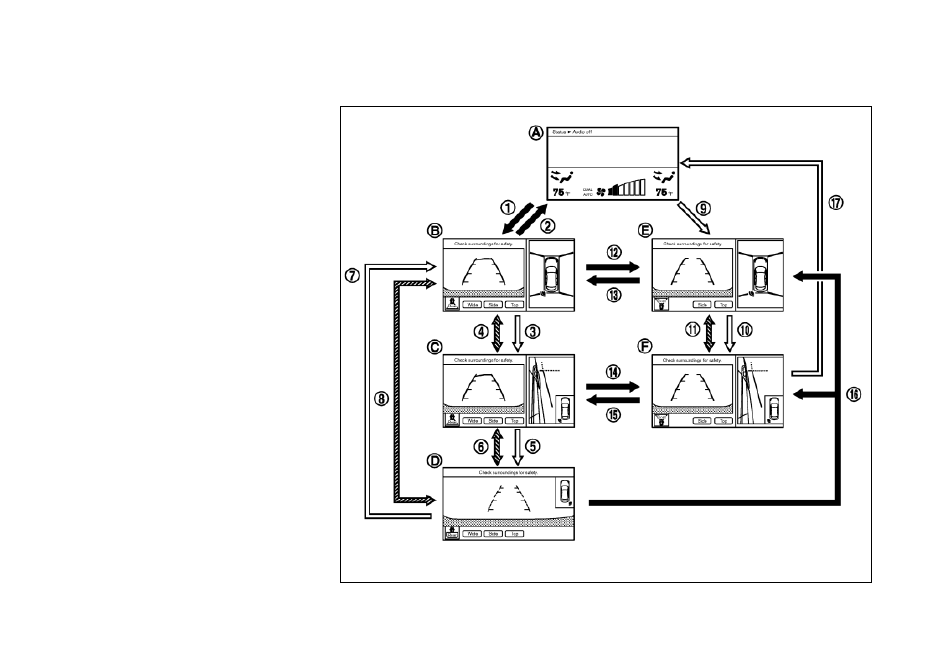

ПЕРЕКЛЮЧЕНИЕ ДИСПЛЕЯ

Монитор кругового обзора разделен на левую и правую ча-
сти. Вы можете видеть на экране сочетание видов с различ-
ных точек зрения, как показано на иллюстрации.

: Переместите рычаг селектора

: Выберите на экране Wide, Side или Top

: Нажмите кнопку CAMERA

A: Исходный вид дисплея перед включением монитора

кругового обзора

B: Обзор назад/вид «с высоты птичьего полета»

C: Обзор назад/вид спереди и сбоку

D: Вид назад с широким углом обзора

E: Обзор вперед/вид «с высоты птичьего полета»

F: Обзор вперед/вид спереди и сбоку

Включение системы при помощи рычага
селектора автоматической коробки передач.

При переводе рычага селектора автоматической короб-



y

ки передач в положение R (Задний ход) c в то время,
как на дисплее показан вид с другой точки обзора A,
включается монитор кругового обзора, и на дисплей вы-
водится вид назад и вид [3D] B.



Монитор кругового обзора вновь вернется к предыду-
щему режиму при переводе рычага коробки передач из
положения R (Задний ход) d.

Для того чтобы переключить изображение на правой по-



y

ловине дисплея C на отображение пространства спере-

ди и сбоку автомобиля, нажмите на кнопку <CAMERA>.
Чтобы вывести на дисплей изображение пространства
позади автомобиля с широким углом обзора D, на-
жмите на кнопку <CAMERA> еще раз g. При повторном
нажатии кнопки <CAMERA> i, дисплей со стороны во-
дителя переключается в режим 3D B.

Для того чтобы вновь включить изображение на правой
стороне дисплея в прежний режим, выполните те же самые
шаги.

При выборе опций [Широк. обзор], [Сбоку] или [Сверху] с
помощью многофункционального контроллера и нажатия
кнопки <ENTER>, изображение на дисплее будет меняться в
соответствии с выбором, сделанным ранее f, h, j.

После переключения изображения с правой стороны дис-



y

плея, изображение на левой стороне дисплея переключит-
ся на отображение пространства спереди автомобиля при
переводе рычага селектора автоматической коробки пере-
дач из положения R (Задний ход)

햾, 헀).

 При перемещении рычага селектора в любое положение,



y

кроме положения R (Задний ход), когда на дисплей вы-
ведено изображение пространства позади автомобиля с
широким углом обзора, на дисплее появится изображение
с наивысшим заданным приоритетом p.

Включение системы при помощи кнопки
CAMERA

При нажатии кнопки <CAMERA>  k, когда на дисплей вы-
ведено изображение с другой точки обзора (A), включается
монитор кругового обзора, и на дисплей выводится изобра-
жение пространства спереди автомобиля и вид «3D»E.

При нажатии кнопки <



y

CAMERA>

햻 в правой части дис-

плея выводится изображение пространства спереди и
сбоку автомобиля (F). Если нажать на кнопку <CAMERA>
еще раз

햽, то в правой части дисплея появится вид

«3D» E.

При выборе опций [Сбоку] или [Сверху] с помощью много-
функционального контроллера и кнопки <ENTER>, изобра-
жение на дисплее будет меняться в соответствии с выбором,
сделанным ранее

햻, 햽.

При перемещении рычага селектора автоматической ко-



y

робки передач в положение R (Задний ход)

햿/헁, левая

часть дисплея переключится в режим отображения про-
странства позади автомобиля (B)/(С). При перемещении
рычага селектора автоматической коробки передач из
положения R (Задний ход)

햾/헀 левая часть дисплея

вернется в режим отображения пространства спереди
автомобиля E/F.

Нажмите на любую другую кнопку на панели управления, что-
бы выйти из режима  настроек монитора кругового обзора.

ПОЛЬЗОВАНИЕ МОНИТОРОМ



ОПАСНОСТЬ

Линию расстояния до препятствия и линии ширины авто-

•

мобиля можно использовать только для справки и только
в том случае, когда автомобиль находится на ровной до-
роге с твердым покрытием. Расстояние до препятствия,
наблюдаемое на мониторе, служит только для справки и
может отличаться от фактического расстояния между ав-
томобилем и показанным препятствием.

Используйте отображаемые на дисплее линии и вид [3D]

•

только для справки. Расположение линий на дисплее и
вид [3D] в значительной степени зависят от количества
пассажиров в автомобиле, уровня топлива в баке, рас-
положения автомобиля, состояния дороги и ее уклона.
