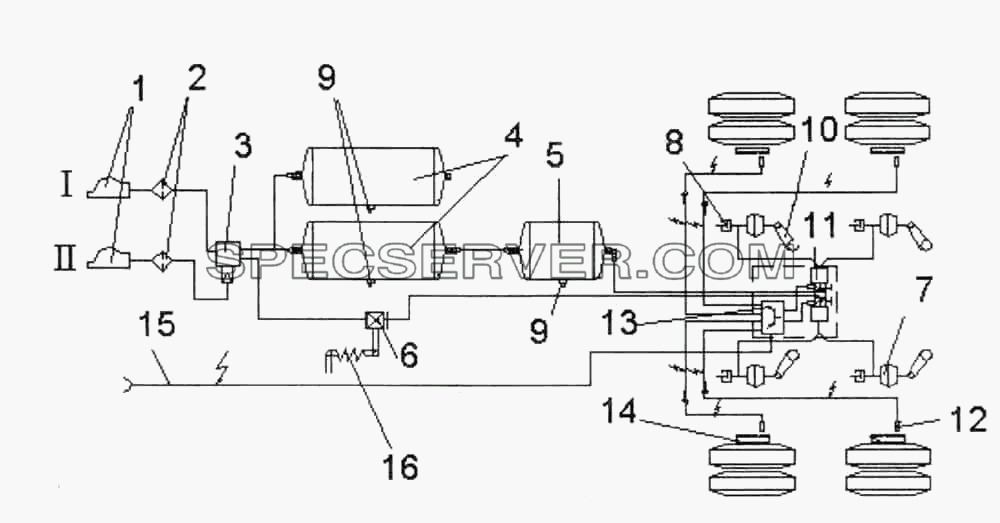

Запчасти: Функциональная схема для НефАЗа-9509

Функциональная схема для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	100-3521110	Головка соединительная типа «Палм»
1	100-3521111	Головка соединительная типа «Палм»
2	12.3511310	Фильтр магистральный
3	11.3531010-70	Клапан воздухораспределительный
4	9674-3513015	Баллон воздушный емкостью 40 л
5	96742-3513025	Баллон воздушный емкостью 20 л
6	Г-100-3533010	Регулятор тормозных сил
7	9693-3519212	Тормозная камера
8	100-3515310	Клапан контрольного вывода
9	100-3513110	Кран слива конденсата
10	500-3501136	Рычаг регулировочный
10	79005	Рычаг регулировочный фирмы Ноldек
11	47 2195 0200	Модулятор тормозного давления
12	44 1032 8080	Датчик динамического состояния колес
13	40 0500 0360	Электронный блок управления
14	53205-3541121	Ротор датчика
15	779112 0800	Кабель питания с разъемом ISО 7638
16	Г-100-3533110	Упругий элемент

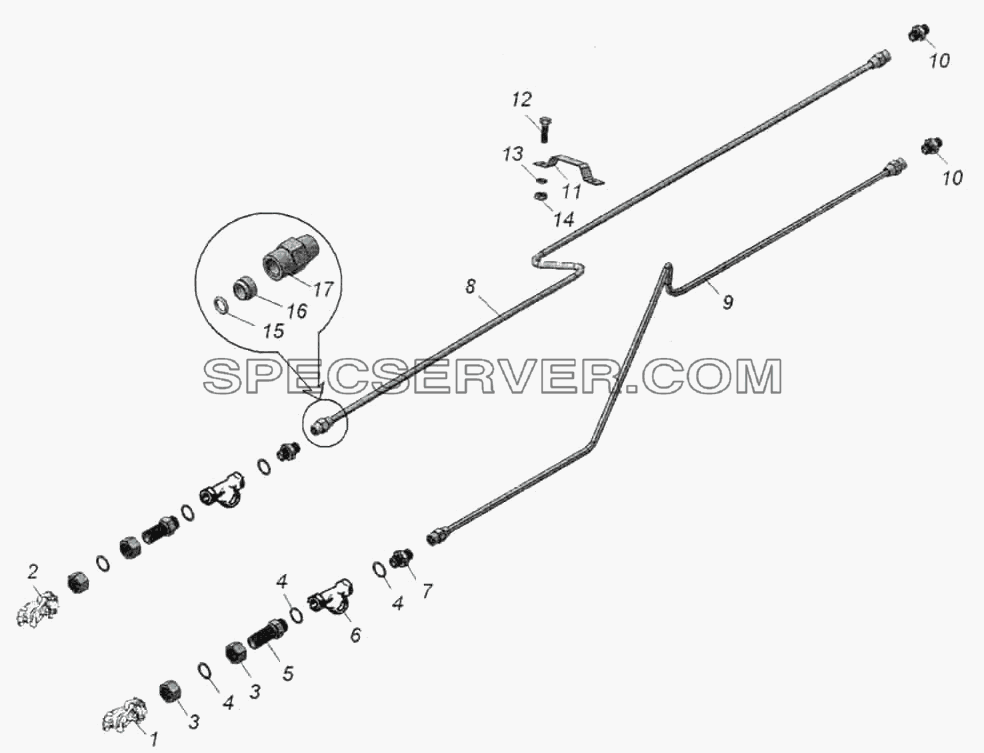

Запчасти: Привод пневматических тормозов для НефАЗа-9509

Привод пневматических тормозов для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	100-3521110	Головка соединительная типа «Палм»
2	100-3521111	Головка соединительная типа «Палм»
3	1/07268/21	Гайка ЕМ22х1,5-6Н
4	1/02634/60	Прокладка 22х28х1,5
5	9674-3506231	Переходник
6	12.3511310	Фильтр магистральный
7	9674-3522169	Штуцер
8	9509-3506236	Трубка питающей магистрали
9	9509-3506236-01	Трубка управляющей магистрали
10	96741-3522165	Штуцер
11	9334-3500029	Скоба
15	96741-3506523	Кольцо уплотнительное
16	96741-3506503	Муфта
17	864813-П29	Гайка накидная

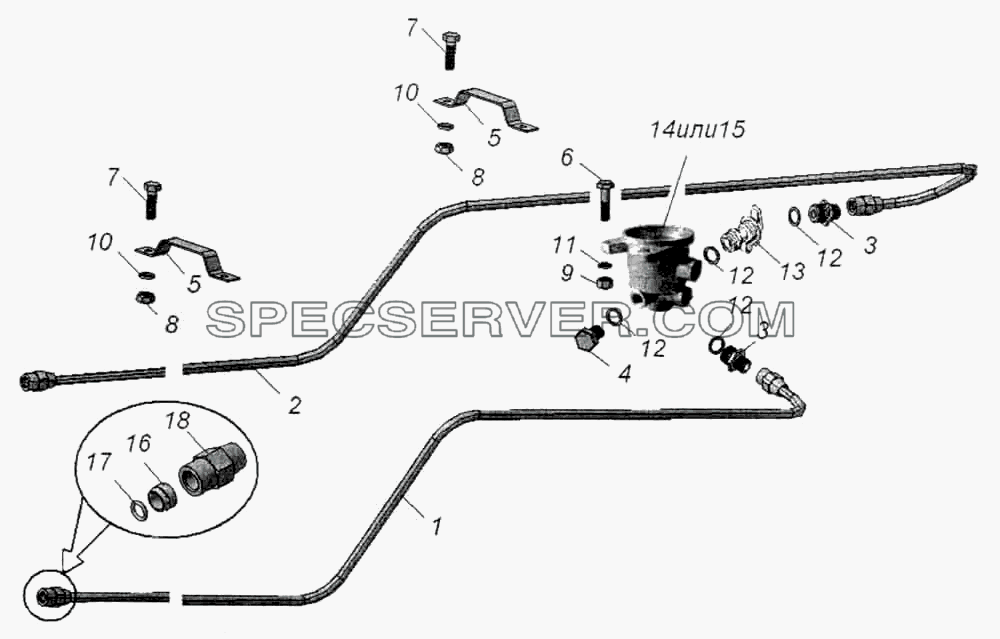

Запчасти: Привод пневматических тормозов (продолжение 1) для НефАЗа-9509

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9509-3506202	Трубка управляющей магистрали
2	9509-3506238	Трубка питающей магистрали
3	9674-3522169	Штуцер
4	9674-3506394	Пробка
5	9334-3500029	Скоба
6	1/13069/21	Болт ТЕМ10х1,25-6gх30
9	1/21647/11	Гайка
12	1/02634/60	Прокладка 22х28х1,5
13	100-3515310	Клапан контрольного вывода
14	11.3531010-70	Клапан воздухораспределительный
15	НZS-104	Клапан воздухораспределительный
16	96741-3506503	Муфта
17	96741-3506523	Кольцо уплотнительное
18	864813-П29	Гайка накидная

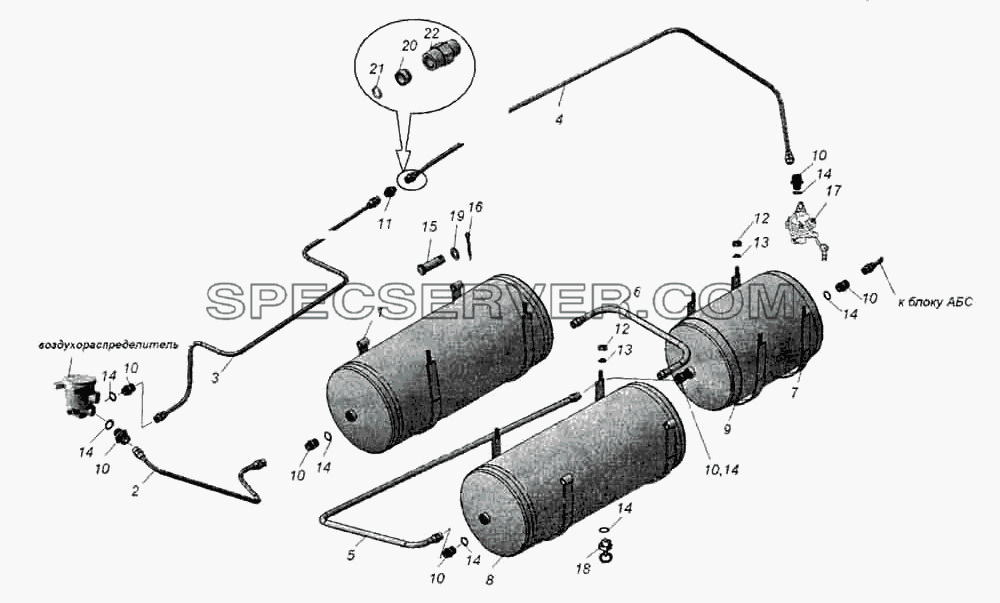

Запчасти: Привод пневматических тормозов (продолжение 2) для НефАЗа-9509

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9674-3500042	Хомут
2	9509-3506242	Трубка от воздухораспределителя к ресиверу
3	9509-3506258	Трубка от воздухораспределителя К регулятору тормозных сил
4	9509-3506260	Трубка от воздухораспределителя К регулятору тормозных сил
5	9509-3506246	Трубка от ресивера основного к ресиверу вспомогательному
6	9509-3506276	Трубка между основными ресиверами
7	9334-3500042	Хомут
8	9674-3513015	Баллон воздушный емкостью 40 л
9	96742-3513025	Баллон воздушный емкостью 20 л
10	9674-3522169	Штуцер
11	96741-3522165	Штуцер
12	1/21647/11	Гайка
14	1/02634/60	Прокладка 22х28х1,5
15	16х60.016 ОСТ37.001.163-73	Палец
16	1/07969/01	Шплинт разводной 4х25
17	100-3533010-10	Регулятор тормозных сил
18	100-3513110	Кран слива конденсата
19	1/26386/01	Шайба плоская 10х18
20	96741-3506503	Муфта
21	96741-3506523	Кольцо уплотнительное
22	864813-П29	Гайка накидная

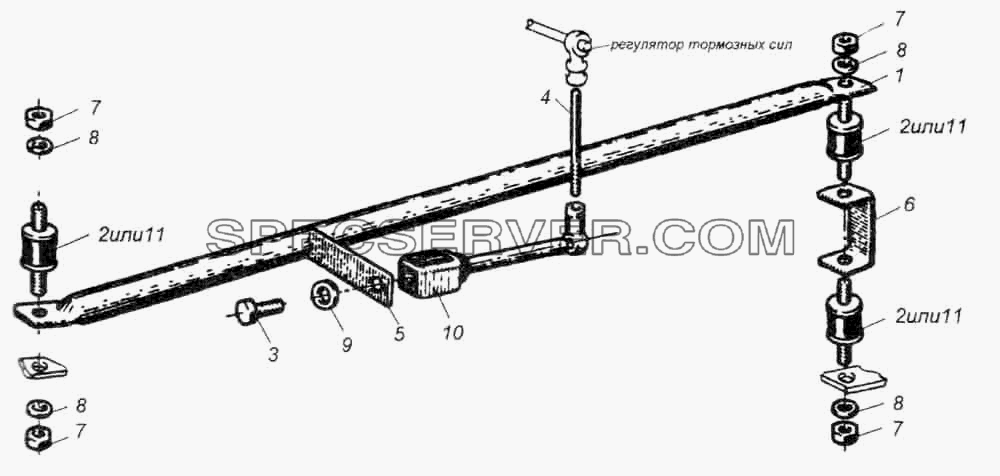

Привод пневматических тормозов (продолжение 3) для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9509-3533200	Штанга
2	96741-3533160	Компенсатор
3	96741-3522228	Болт
4	9509-3533113	Штанга
5	96741-3533203	Упор
6	96741-3533165	Кронштейн
7	1/21647/11	Гайка
9	1/05170/70	Шайба пружинная 12
10	Г-100-3533110	Упругий элемент
11	5320-3533160	Соединительной штанги привода регулятора тормозных сил в сборе
