Запчасти: Суппорт тормоза в сборе 9693-3502012 для НефАЗа-9509

Суппорт тормоза в сборе 9693-3502012 для НефАЗа-9509 (список запасных частей)

Суппорт тормоза в сборе 9693-3502012 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9693-3502012 Суппорт тормоза в сборе
2 9693-3501018 Кронштейн осей колодок
3 9693-3502014 Суппорт заднего тормоза
4 9693-3501021 Пластина усилительная
5 257047-П Заклепка 10х45 ГОСТ 10300-68
Запчасти: Опора разжимного кулака 9693-3502128, держатель датчика 9693-3502300 для НефАЗа-9509

Опора разжимного кулака 9693-3502128, держатель датчика 9693-3502300 для НефАЗа-9509 (список запасных частей)

Опора разжимного кулака 9693-3502128, держатель датчика 9693-3502300 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9693-3502129 Опора кулака
2 96741-3501126 Втулка
3 96741-3501117 Кольцо уплотнительное
4 9693-3502300 Держатель датчика
5 9693-2350301 Кронштейн
6 9693-3502302 Втулка

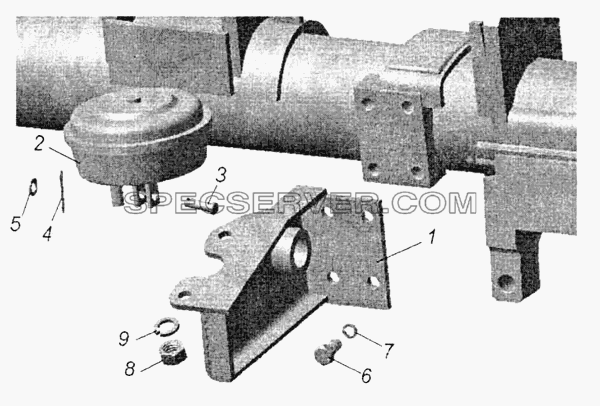

Запчасти: Кронштейн с тормозной камерой для НефАЗа-9509

Кронштейн с тормозной камерой для НефАЗа-9509 (список запасных частей)

Кронштейн с тормозной камерой для НефАЗа-9509 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 96741-3502121 Кронштейн левый
1 96741-3502120 Кронштейн правый
2 500-3519110-01 Тормозная камера в сборе
3 260088 Палец 12х38 ОСТ 37.001.163-79
4 1/07969/01 Шплинт разводной 4х25
5 1/05200/01 Шайба
6 1/14083/21 Болт ТЕМ14х1,5-6gх35
7 1/05171/77 Шайба пружинная 14
8 356-70503 Гайка ЕМ16х1,5-6Н
9 1/05172/77 Шайба пружинная 16

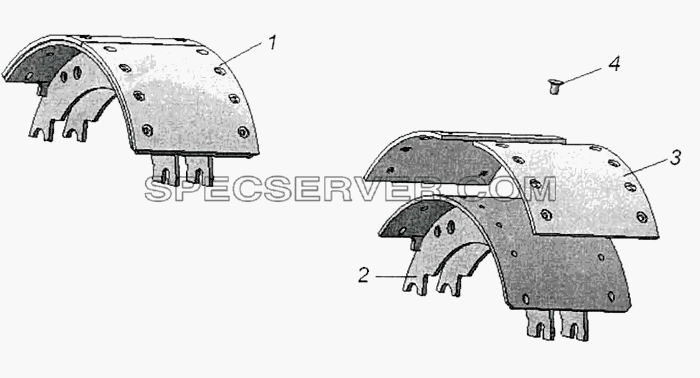

Запчасти: Колодка тормоза с накладками в сборе 9693-3501090 для НефАЗа-9509

Колодка тормоза с накладками в сборе 9693-3501090 для НефАЗа-9509 (список запасных частей)

Колодка тормоза с накладками в сборе 9693-3501090 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9693-3501090 Колодка с накладками в сборе
2 9693-3501095 Колодка тормоза в сборе
3 9693-3501105 Накладка фрикционная
4 853658-П Заклепка 8х12

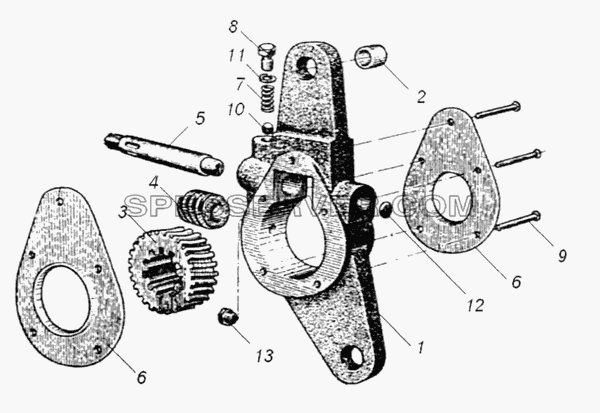

Запчасти: Рычаг регулировочный 96741-3501136 для НефАЗа-9509

Рычаг регулировочный 96741-3501136 для НефАЗа-9509 (список запасных частей)

Рычаг регулировочный 96741-3501136 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-3501138 Корпус регулировочного рычага
2 5320-3501139 Втулка
3 5320-3501140 Шестерня червячная
4 5320-3501141 Червяк
5 5320-3501142 Ось червяка
6 5320-3501143 Крышка корпуса регулировочного рычага
7 5320-3501144 Пружина фиксатора червяка
8 5511-3502145 Фиксатор
9 853653 Заклепка
10 7,938-100 ГОСТ 3722-81 Шарик
11 1/05168/77 Шайба пружинная
12 1/05186/01 Заглушка 16
13 864006 Масленка 1.3.06 ГОСТ 19853-74
Запчасти: Шланг 8602-3506060, 96741-3506060 для НефАЗа-9509

Шланг 8602-3506060, 96741-3506060 для НефАЗа-9509 (список запасных частей)

Шланг 8602-3506060, 96741-3506060 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8602-3506064 Муфта
2 8602-3506062 Ниппель
3 8602-3506063 Гайка соединительная
4 8602-3506061 Шланг
5 96741-3506061 Шланг
