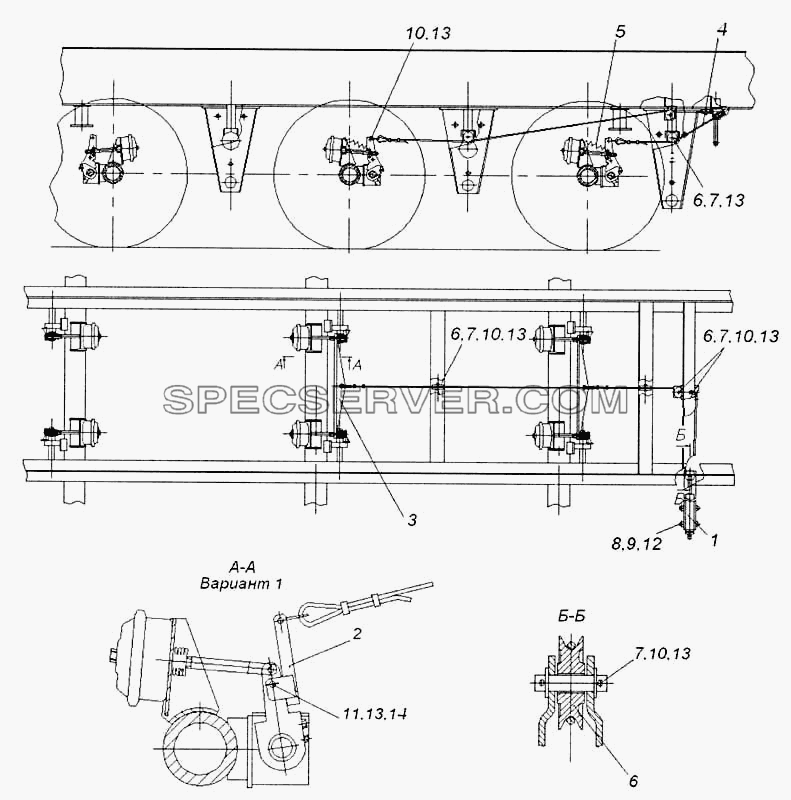

Запчасти: Установка привода стояночного тормоза 93341-3508001 для НефАЗа-93341

Установка привода стояночного тормоза 93341-3508001 для НефАЗа-93341 (список запасных частей)

Установка привода стояночного тормоза 93341-3508001 для НефАЗа-93341 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3508110-01 Привод передний
2 9693-3508148 Рычаг
3 96931-3508155 Уравнитель
4 93341-3508181 Трос в сборе
5 9674-3508161 Пружина
6 5511-3105235-20 Блок
7 5511-3105063 Ось
8 1/13069/21 Болт ТЕМ10х1,25-6gх30
9 1/21647/11 Гайка
10 1/07336/01 Шплинт 2,7х25
11 1/07969/01 Шплинт разводной 4х25
13 1/05200/01 Шайба
13 1/05200/01 Шайба
14 260088 Палец 12х38 ОСТ 37.001.163-79

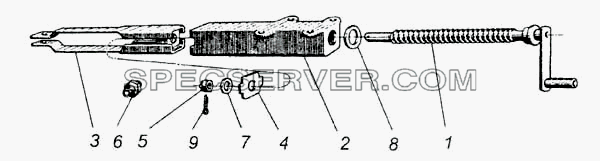

Запчасти: Привод передний 9674-3508110-01 для НефАЗа-93341

Привод передний 9674-3508110-01 для НефАЗа-93341 (список запасных частей)

Привод передний 9674-3508110-01 для НефАЗа-93341 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3508116 Винт
2 9674-3508120 Корпус передний
3 9674-3508138 Гайка привода
4 9674-3508172 Крышка
5 1/61062/11 Гайка Ек2М12х1,25-6Н
6 864006-П Масленка кг 1/8
7 1/05200/01 Шайба
8 1/05204/01 Шайба плоская 20х35
9 1/07346/01 Шплинт разводной 3х30
Запчасти: Трос в сборе 93341-3508181 для НефАЗа-93341

Трос в сборе 93341-3508181 для НефАЗа-93341 (список запасных частей)

Трос в сборе 93341-3508181 для НефАЗа-93341 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 93341-3508182 Трос
2 9674-3508179 Колодка
3 9674-3508180 Скоба
4 9674-3508183 Ковш

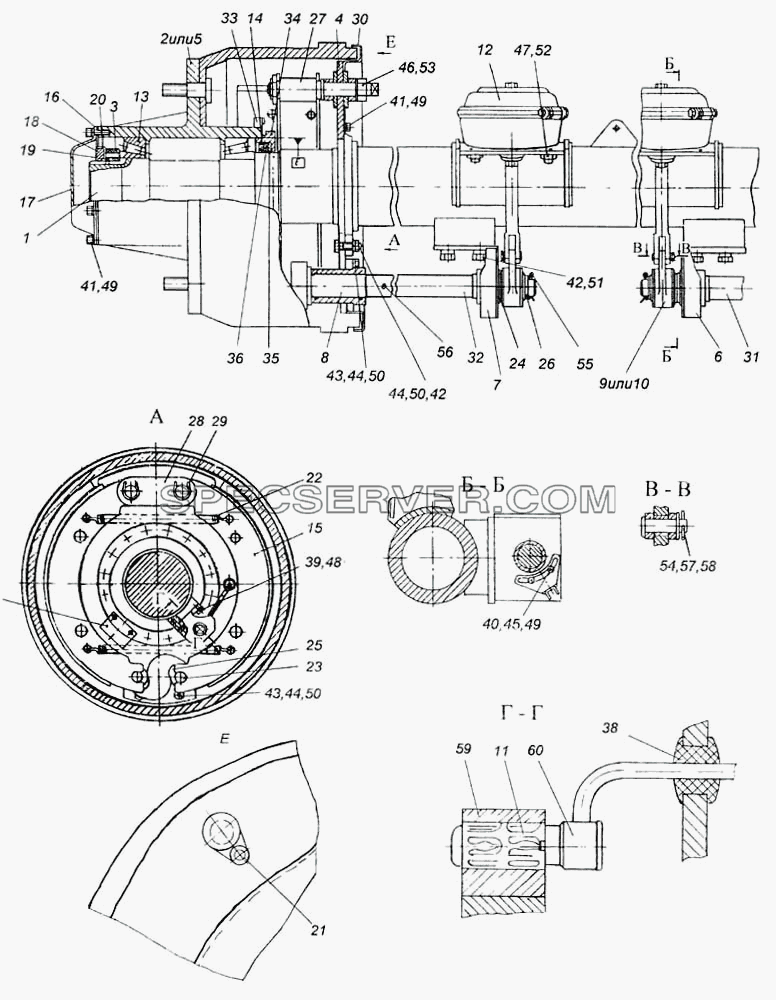

Запчасти: Ось со ступицами и тормозами для НефАЗа-93341

Ось со ступицами и тормозами для НефАЗа-93341 (список запасных частей)

Ось со ступицами и тормозами для НефАЗа-93341 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96931-2410110 Балка оси
2 9906-003502070 Ступица с тормозным барабаном
3 9693-3104076 Гайка подшипника
4 9693-3502012 Суппорт тормоза в сборе
5 9693-3104010 Ступица с тормозным барабаном в сборе
6 9693-3502220 Опора разжимного кулака
7 9693-3502221 Опора разжимного кулака
8 9693-3502128 Опора разжимного кулака
9 79005 Рычаг регулировочный фирмы Ноldек
10 500-3501136 Рычаг регулировочный
11 9693-3502300 Держатель датчика
12 9693-3519210 Тормозная камера тип 30
13 7718АК Подшипник конический
14 864117 Манжета 115х145
15 9693-3501090 Колодка с накладками в сборе
16 9693-2410004 Прокладка
17 9693-3104016 Крышка
18 9693-3104078 Контргайка
19 9693-3104079 Шайба замковая
20 9693-3104082 Шайба стопорная
21 96741-3501031 Заглушка
22 5320-3501035 Пружина
23 9693-3501107 Ось ролика колодки тормоза
24 96741-3501108 Шайба
25 9693-3501109 Ролик колодки
26 96741-3501110 Шайба
27 9693-3501132 Ось колодки
28 9693-3501133 Накладка осей колодок
29 9693-3501134 Чека оси колодок
30 9693-3502030 Щиток заднего тормоза
31 9693-3502110 Кулак разжимной правый
32 9693-3502111 Кулак разжимной левый
33 9693-3502113 Ротор
34 9693-3502115 Корпус
35 9693-3502117 Сальник
36 9693-3502119 Кольцо
37 9693-3502120 Ограничитель
38 96741-3502302-01 Кольцо
40 1/60434/21 Болт
41 1/60431/21 Болт ТЕМ8-6gх14
42 1/14083/21 Болт ТЕМ14х1,5-6gх35
43 1/42747/31 Болт самоконтрящий М12х1,25-6gх40
44 1/61015/11 Гайка М12х1,25-6Н
46 1/21643/21 Гайка ЕМ20х1,5-6Н
47 356-70503 Гайка ЕМ16х1,5-6Н
48 1/05164/77 Шайба пружинная 6
49 1/05166/77 Шайба пружинная 8
50 1/05170/77 Шайба пружинная 12
51 1/05171/77 Шайба пружинная 14
52 1/05172/77 Шайба пружинная 16
53 1/05174/77 Шайба пружинная 20
54 1/07969/01 Шплинт разводной 4х25
55 1/07983/01 Шплинт разводной 6х40
56 1/07985/01 Шплинт разводной 6х50
57 260088 Палец 12х38 ОСТ 37.001.163-79
58 1/05200/01 Шайба
59 8997605104 Втулка
60 4410328080 Датчик АБС+ SО

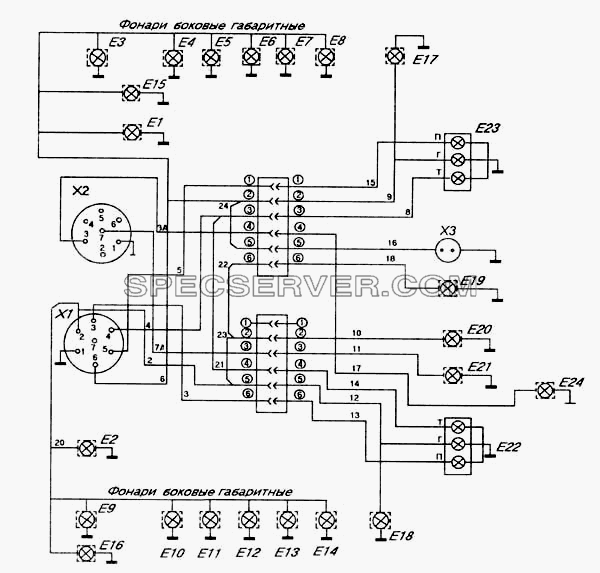

Схема электрическая для НефАЗа-93341 (список запасных частей)

Схема электрическая для НефАЗа-93341 (список запасных частей)

Схема электрическая для НефАЗа-93341 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- Е1,Е2 Фонарь передний 16.3712 ГОСТ 6964-72
- Е15,Е16 Фонарь контурный передний 361.3731
- Е17, Е18 Фонарь контурный задний 381.3831
- Е19, Е20 Фонарь номерного знака ФП134-Б
- Е21 Фонарь заднего хода 135Г
- Е22, Е23 Фонарь задний ФП132-АБ
- Е24 Фонарь задний противотуманный 241.3716
- Е3, Е4, Е5, Е6, Е7, Е8, Е9, Е10, Е11, Е12, Е13, Е14 Фонарь боковой габаритный 431.3731010 (маркерный)
- Х1 Вилка ПС325
- Х2 Вилка ПС326
- Х3 Розетка переносной лампы ПС400

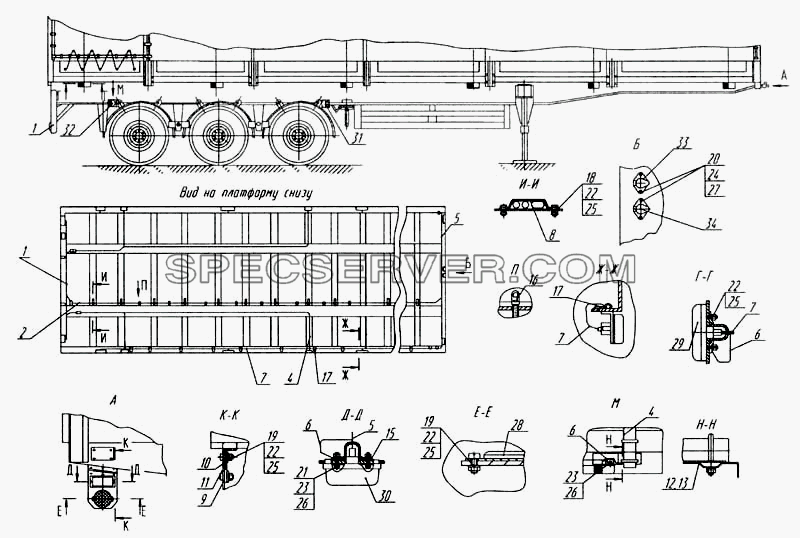

Установка электрооборудования 93341-3700010 для НефАЗа-93341 (список запасных частей)

Установка электрооборудования 93341-3700010 для НефАЗа-93341 (список запасных частей)

Установка электрооборудования 93341-3700010 для НефАЗа-93341 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-3716010 Установка задних фонарей
2 93341-3724020 Жгут основной
3 9334-3724029 Пучок проводов задних фонарей
4 93341-3724031 Пучок проводов контурных огней
5 9334-3724060 Пучок проводов передних подфарников
6 9334-3724095 Перемычка «массы»
7 93341-3724098 Пучок проводов боковых габаритных фонарей
8 9334-3500029 Скоба
9 9334-3700024 Кронштейн переднего фонаря
10 9334-3700025 Пластина
11 9334-3700026 Прокладка
12 9334-3500188 Кронштейн левый
13 9334-3700189 Кронштейн правый
14 96742-3731016 Накладка
15 96742-3717028 Накладка
16 4960-3724195 Хомут
17 42112-3724193 Скоба
19 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16
20 1/32801/01 Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45
21 1/03898/01 Винт ТС с крестообразным шлицем и цилиндрической головкой М5-6gх20
22 1/58962/01 Гайка ЕМ6-6Н
23 1/58964/01 Гайка
24 431.3731010 Фонарь боковой габаритный
28 ФП315ТУ37.003.079-80 Световозвращатель
30 16.3712 ГОСТ 6964-72 Фонарь передний
31 361.3731 Фонарь контурный передний
32 381.3731 Фонарь контурный задний
33 24 N ГОСТ 9200-76 Розетка типа
34 24S ГОСТ 9200-76 Розетка типа
