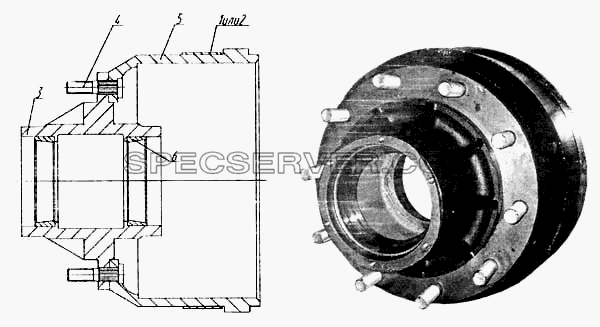

№		Номер детали	Наименование запчасти
1		9693-3103074	Груз балансировочный
2		9693-3103075	Груз балансировочный
3		9693-3104015	Ступица
4		9693-3104030	Болт
5		9693-3501070	Барабан тормоза
6		7718А-К	Кольцо наружное подшипника 7718А-К

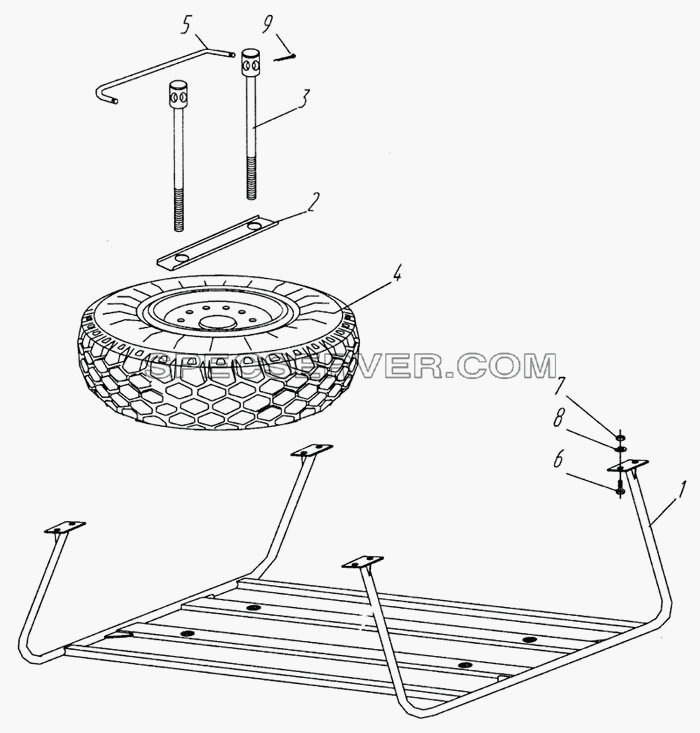

Установка запасного колеса 93341-3105001 для НефАЗа-93341 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		93341-3105115	Кронштейн запасного колеса
2		93341-3105040	Кронштейн
3		93341-3105030	Стержень
4		96931-3101010	Колесо в сборе
5		93341-3105042	Вороток
6		1/55404/21	Болт ТЕМ12-6gх30
7		1/61015/11	Гайка М12х1,25-6Н
8		356-70504	Шайба 12
9		ГВ-3.6.00.00.606	Шплинт пружинный

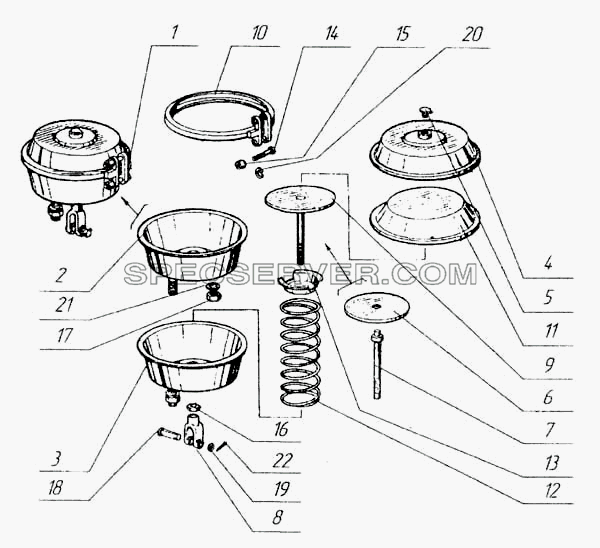

Тормозная камера для НефАЗа-93341 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9693-3519210	Тормозная камера тип 30
2		96741-3519221	Корпус в сборе
3		96741-3519224	Корпус
4		96741-3519232	Крышка
5		96741-3519234	Бобышка
6		96741-3519235	Диск
7		96741-3519236	Шток
8		9693-3519238	Вилка
9		96741-3519240	Шток в сборе
10		96741-3519246	Хомут
11		100-3519250	Мембрана
12		96741-3519254	Пружина
13		96741-3519458	Упор пружины
14		1/60441/21	Болт М8-6gх45
16		1/21640/11	Гайка М14х1,5-6Н
17		1/21641/11	Гайка М16х1,5-6Н
18		260088	Палец 12х38 ОСТ 37.001.163-79
19		1/05200/01	Шайба
20		1/05166/71	Шайба пружинная 8
21		1/05172/77	Шайба пружинная 16
22		1/07969/01	Шплинт разводной 4х25

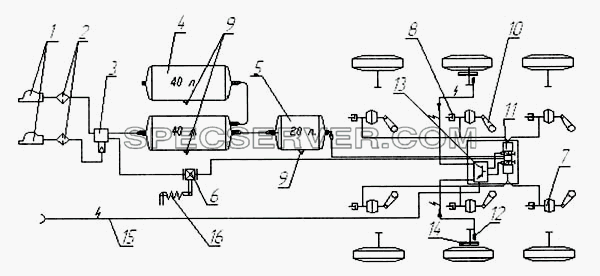

Привод пневматический тормозов (схема) для НефАЗа-93341 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100-3521110	Головка соединительная типа «Палм»
1		100-3521111	Головка соединительная типа «Палм»
2		12.3511310	Фильтр магистральный
3		11.3531010-70	Клапан воздухораспределительный
4		9674-3513015	Баллон воздушный емкостью 40 л
5		96742-3513025	Баллон воздушный емкостью 20 л
6		Г-100-3533010	Регулятор тормозных сил
7		9693-3519212	Тормозная камера
8		100-3515310	Клапан контрольного вывода
9		100-3513110	Кран слива конденсата
10		500-3501136	Рычаг регулировочный
10		79005	Рычаг регулировочный фирмы Ноldек
11		47 2195 0200	Модулятор тормозного давления
12		44 1032 8080	Датчик динамического состояния колес
13		40 0500 0360	Электронный блок управления
14		53205-3541121	Ротор датчика
15		779112 0800	Кабель питания с разъемом ISО 7638
16		Г-100-3533110	Упругий элемент

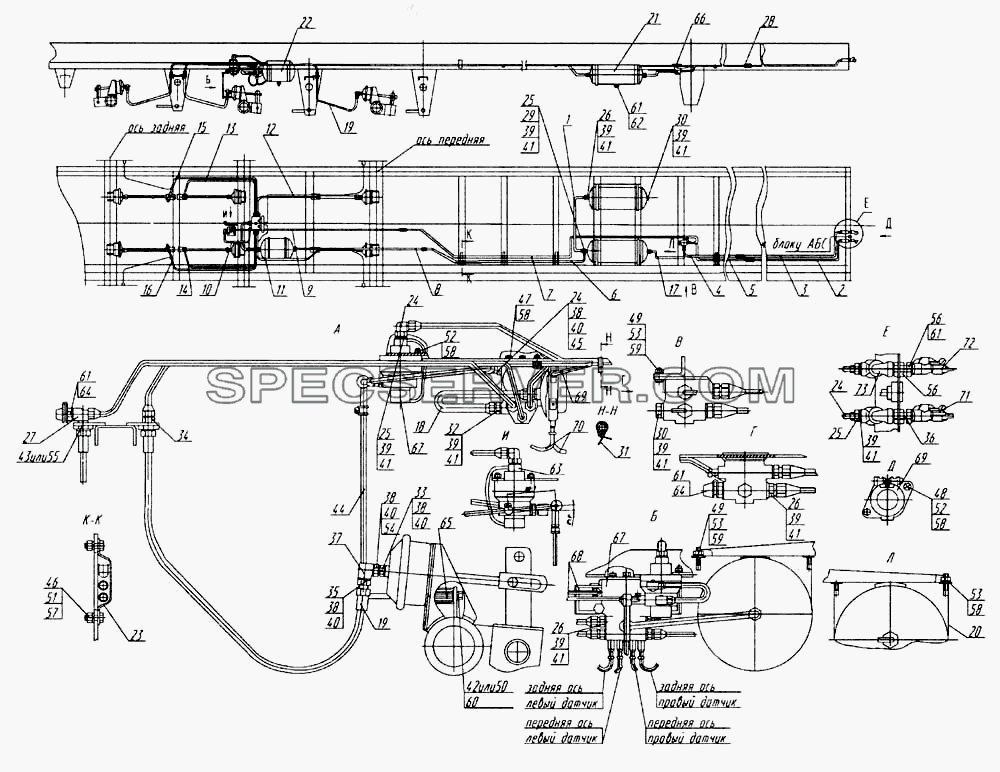

Привод пневматический тормозов с АБС 93341-3500001 для НефАЗа-93341 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		93341-3506278	Трубка между основными ресиверами
2		93341-3506234	Трубка питающей магистрали
3		93341-3506200	Трубка управляющей магистрали
4		93341-3506186	Трубка управляющей магистрали
5		9334-04-3506186-01	Трубка питающей магистрали
6		93341-3506260	Трубка от ресивера основного к ресиверу вспомогательному
7		93341-3502264	Трубка от воздухораспределителя к регулятору тормозных сил
8		93341-3506262	Трубка от ресивера основного к ресиверу вспомогательному
9		96931-3506247	Трубка от воздухораспределителя к регулятору тормозных сил
10		96931-3506258	Трубка от регулятора тормозных сил к клапану АБС
11		96931-3506268	Трубка от клапана АБС передняя
12		96931-3506270	Трубка от клапана АБС передняя
13		96931-3506274	Трубка от клапана АБС средняя
14		96931-3506272	Трубка от клапана АБС средняя
15		96931-3506278	Трубка от клапана АБС задняя
16		96931-3506276	Трубка от клапана АБС задняя
17		96931-3506242	Трубка от воздухораспределителя к рессиверу основному
18		96931-3506306	Трубка от ресивера вспомогательного к клапану АБС
19		8602-3506060	Шланг
20		9334-3500012	Хомут
21		9334-3513015	Баллон (рессивер основной)
22		96742-3513025	Баллон воздушный емкостью 20 л
23		9334-3500029	Скоба
24		9674-3500034	Угольник ввертный
25		9674-3522171	Переходник
26		9674-3522169	Штуцер
27		96741-3506091	Тройник
28		96741-3522165	Штуцер
29		96741-3506092	Тройник ввертной
30		9674-3506394	Пробка
31		4960-3724195	Хомут
32		96742-3522175	Штуцер
33		96741-3522192	Переходник
34		96741-3506230	Штуцер
35		96931-3506399	Переходник
36		9674-3506231	Переходник
37		96741-3522191	Угольник
38		96741-3506524	Кольцо уплотнительное
39		96741-3506527	Кольцо уплотнительное
40		96741-3506544	Скоба
41		96741-3506547	Скоба
42		96741-3522228	Болт
43		96741-3506088	Гайка
44		96741-3533033	Штанга
45		96741-3522172-01	Переходник
47		1/60434/21	Болт
49		1/13069/21	Болт ТЕМ10х1,25-6gх30
50		1/55403/21	Болт М12х1,25-6gх25
53		1/21647/11	Гайка
54		1/21641/11	Гайка М16х1,5-6Н
55		1/07267/21	Гайка ЕМ20х1,5-6Н
56		1/07268/21	Гайка ЕМ22х1,5-6Н
60		1/05170/70	Шайба пружинная 12
61		1/02634/60	Прокладка 22х28х1,5
62		100-3513110	Кран слива конденсата
63		100-3533010-10	Регулятор тормозных сил
64		100-3515310	Клапан контрольного вывода
65		Г-100-3533110	Упругий элемент
66		11.3531010-70	Клапан воздухораспределительный
67		400 500 0400	Клапан АБС с блоком управления «Vаriо Соmрасt»
68		449 424 0640	Кабель модулятора
69		449 112 0800	Кабель питания с розеткой ISО 7638
70		449 712 0230	Удлинитель кабеля датчика
71		100-3521110	Головка соединительная типа «Палм»
72		100-3521111	Головка соединительная типа «Палм»
73		12.3511310	Фильтр магистральный

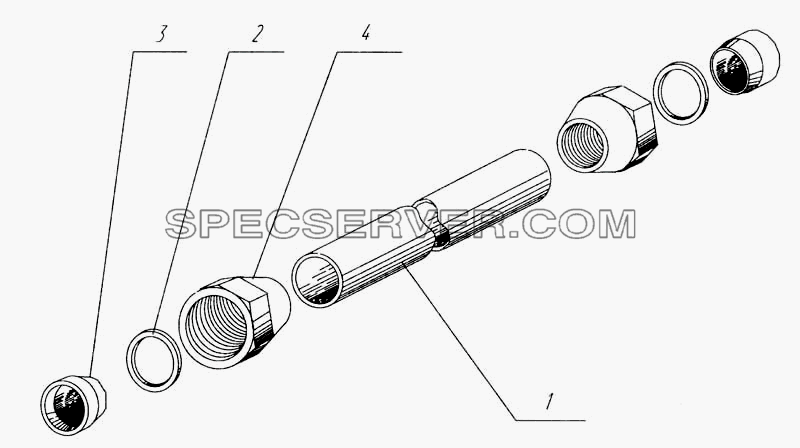

Трубки магистрали пневмопривода для НефАЗа-93341 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-			Трубка
1		12пх1 ГОСТ 9567-75 ГОСТ 8733-87 В20	Труба
2		96741-3506523	Кольцо уплотнительное
3		96741-3506503	Муфта
4		864813-П29	Гайка накидная
