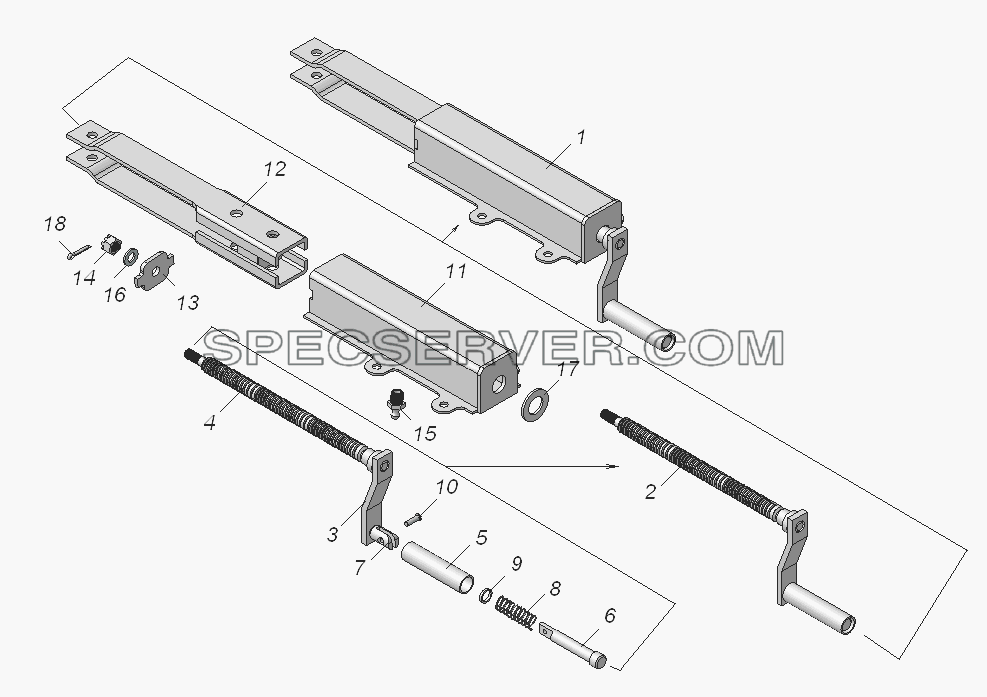

Запчасти: 9674-3508110-01 Привод передний для НефАЗа-8602

9674-3508110-01 Привод передний для НефАЗа-8602 (список запасных частей)

9674-3508110-01 Привод передний для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3508110-01 Привод передний
2 9674-3508116-01 Винт
3 9674-3508024-01 Рукоятка
4 9674-3508118 Винт
5 9674-3508164 Ручка
6 9674-3508166 Стержень
7 9674-3508167 Вилка
8 9674-3508169 Пружина
9 9674-3508170 Шайба
10 1/05343/00 Заклепка 5х20
11 9674-3508120 Корпус передний
12 9674-3508138 Гайка привода
13 9674-3508172 Крышка
14 1/61062/11 Гайка Ек2М12х1,25-6Н
15 864006-П Масленка кг 1/8
16 1/05200/01 Шайба
17 1/05204/01 Шайба плоская 20х35
18 1/07346/01 Шплинт разводной 3х30

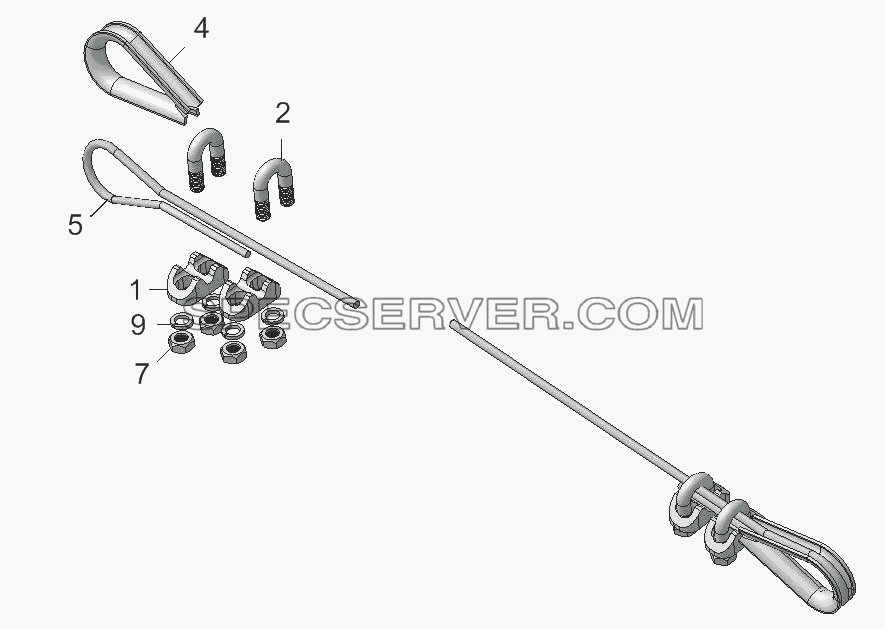

Запчасти: 8602-3508181 Трос в сборе для НефАЗа-8602

8602-3508181 Трос в сборе для НефАЗа-8602 (список запасных частей)

8602-3508181 Трос в сборе для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6,2-Г-В-С-Н-Р-1770/170 Канат 6,2-Г-В-С-Н-Р-1770/170
1 9674-3508179 Колодка
2 9674-3508180 Скоба
4 9674-3508183 Ковш
5 8602-3508182 Трос
7 1/61008/11 Гайка М8
9 1/05166/70 Шайба пружинная 8

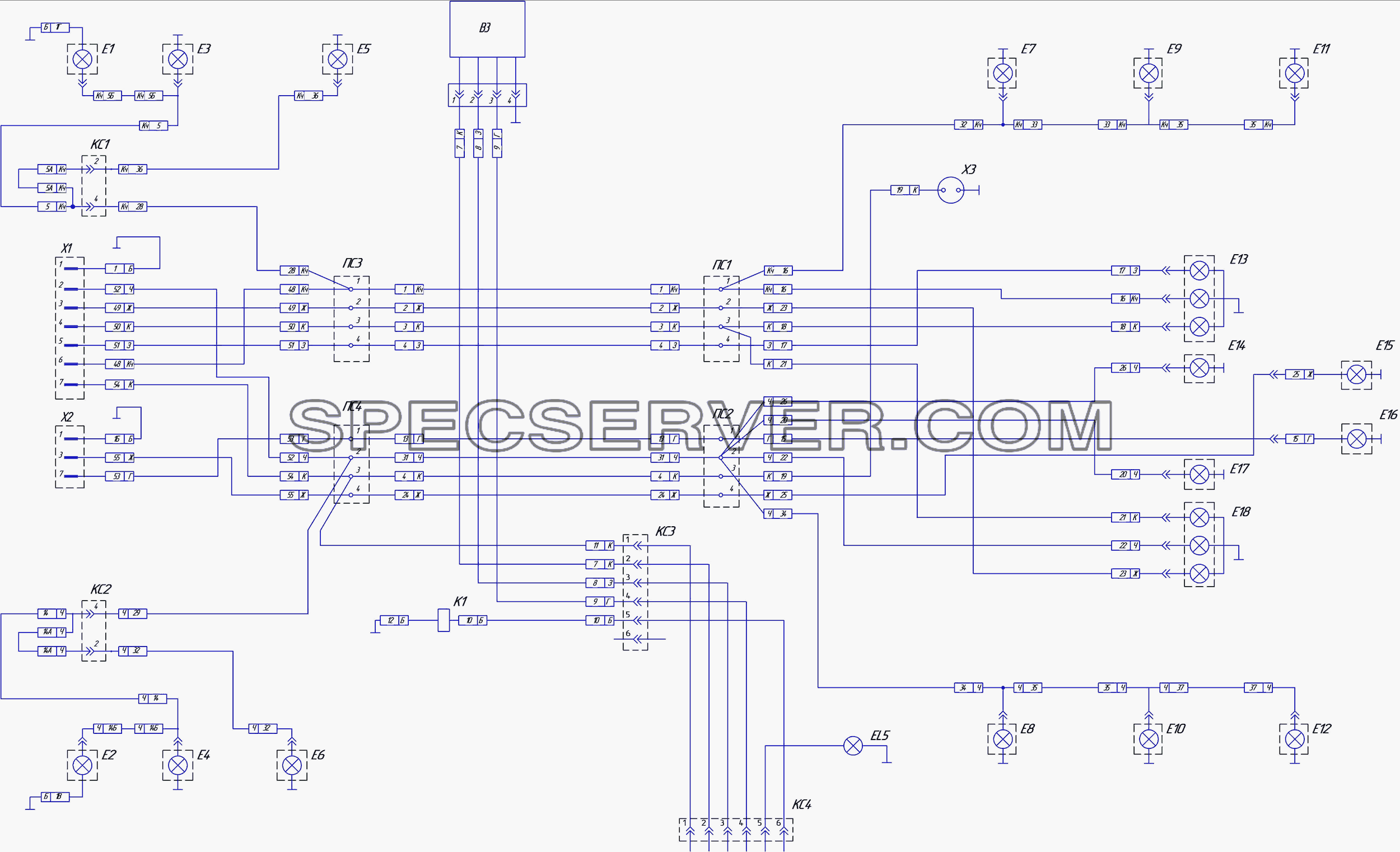

Запчасти: 8602-3700010Э4 Схема электрическая для НефАЗа-8602

8602-3700010Э4 Схема электрическая для НефАЗа-8602 (список запасных частей)

8602-3700010Э4 Схема электрическая для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- Е1, Е2 Фонарь передний 16.3712
- Е11, Е12 Фонарь номерного знака ФП134-Б
- Е14, Е17 Фонарь номерного знака ФП134-Б
- Е15 Фонарь контурный передний 361.3731
- Е16 Фонарь контурный передний 361.3731
- Е3, Е4, Е7,Е8, Е9, Е10 Фонарь боковой габаритный
- Е5, Е6 Фонарь контурный передний 361.3731
- ЕL5 Плафон В
- К1 Электропневмоклапан
- КС1-КС4 Колодки
- ПС1-ПС4 Панель соединительная
- Х1 Вилка ПС325
- Х2 Вилка ПС326
- Х3 Розетка переносной лампы ПС400
-  Е13, Е18 Фонарь задний ФП 133Б

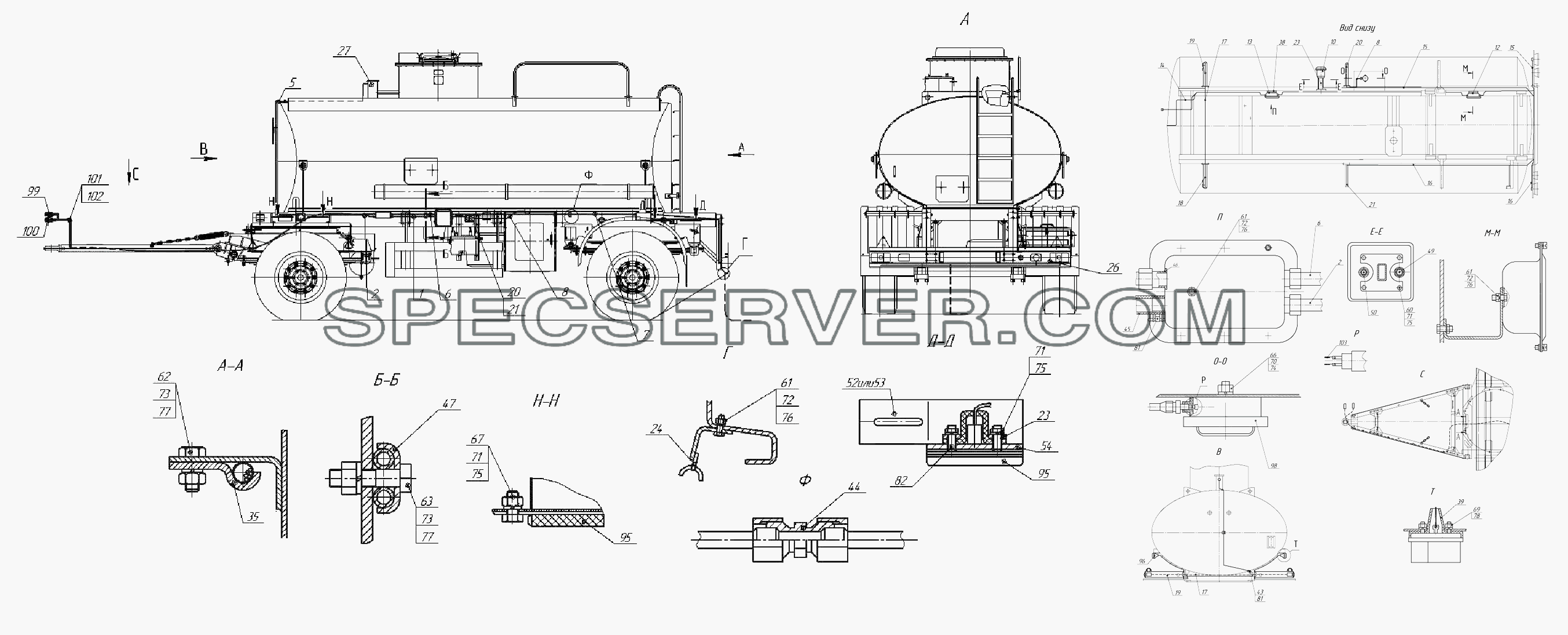

Запчасти: 8602-3700010 Монтаж электрооборудования для НефАЗа-8602

8602-3700010 Монтаж электрооборудования для НефАЗа-8602 (список запасных частей)

8602-3700010 Монтаж электрооборудования для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8602-3700039 Трубопровод щитка управления
2 8602-3700041 Трубопровод датчика нижний
5 8602-3700045 Трубопровод датчика верхний
6 8602-3700047 Трубопровод коробки соединительной
7 8602-3700047-01 Трубопровод коробки соединительной
8 8602-3700051 Трубопровод светильника
10 8602-3718200 Щиток управления
12 8602-3719010 Установка коробки соединительной задней
13 8602-3719020 Установка коробки соединительной передней
14 8602-3724010 Основной жгут
15 96741-3724030 Жгут задних фонарей
16 96741-3724032 Пучок задний правый
18 96742-3717020-10 Установка переднего фонаря
19 96742-3717020 Установка переднего фонаря левого
20 9693-3731030 Установка бокового фонаря
21 9693-3731030-01 Установка бокового фонаря
23 9674-3700060 Кронштейн щитка управления
24 9674-3720010 Цепь заземления
26 96741-3716010 Установка задних фонарей
27 96741-3827010 Установка датчикаУровня
38 8652-3700065 Кронштейн
39 96742-3731021 Чехол контурного фонаря
43 66052-3700075 Тройник для электропроводки
44 9674-3700034 Штуцер проходной
45 8602-3700105 Рукав 20х30-10
46 9674-3700064-01 Втулка
47 9674-3700065 Скоба
48 9674-3700073 Скоба
49 9674-3719016 Втулка
50 9674-3719017 Втулка
52 96742-3700188 Кронштейн
53 96742-3700189 Кронштейн
54 96742-3731016 Накладка
60 1/09026/21 Болт М6
61 1/60436/21 Болт М8-6gх25
62 1/59707/21 Болт ТЕМ10х1,25-6gх25
63 1/13070/21 Болт ТЕМ10х1,25-6gх40
66 1/32721/01 Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14
67 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16
69 1/58964/11 Гайка М5-6Н
70 1/07940/11 Гайка
71 1/58962/11 Гайка М6-6Н
72 1/61008/11 Гайка М8
73 1/21647/11 Гайка
74 1/11953/70 Шайба пружинная 4
75 1/05164/70 Шайба пружинная 6
76 1/05166/70 Шайба пружинная 8
77 1/05168/70 Шайба пружинная 8
78 1/11954/70 Шайба пружинная 5
79 864814-П29 Штуцер проходной 12
81 1/02908/90 Хомут 40
82 6.65Г.016 Шайба 6.65Г.016
95 45 7372 0676 Фонарь габаритный боковой 431.3731010
96 Фонарь 361.3731 Фонарь контурный передний 361.3731 Фонарь 361.3731
97 45 7372 0512 Фонарь контурный задний 381.3731
98 "Светильник ""плафон в""" Светильник плафон в
99 Вилка ПС 325-150 Вилка ПС 325-150 ГОСТ 9200-76 Вилка ПС 325-150
100 Вилка ПС 326-150 Вилка ПС 326-150 ТУ 37.003.1359-88 Вилка ПС 326-150
101 53205-3401228 Хомут
102 305ТВ-40,4 Трубка 305 ТВ-40,4
102 Лента ПВХ 20х0,20 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
102 ПВАМбс-0,5-Г Провод ПВАМбс-0,5-Г
102 ПВАМбс-0,5-З Провод ПВАМбс-0,5-З
102 ПВАМбс-0,5-К Провод ПВАМбс-0,5-К
102 пгва-1,0 Провод

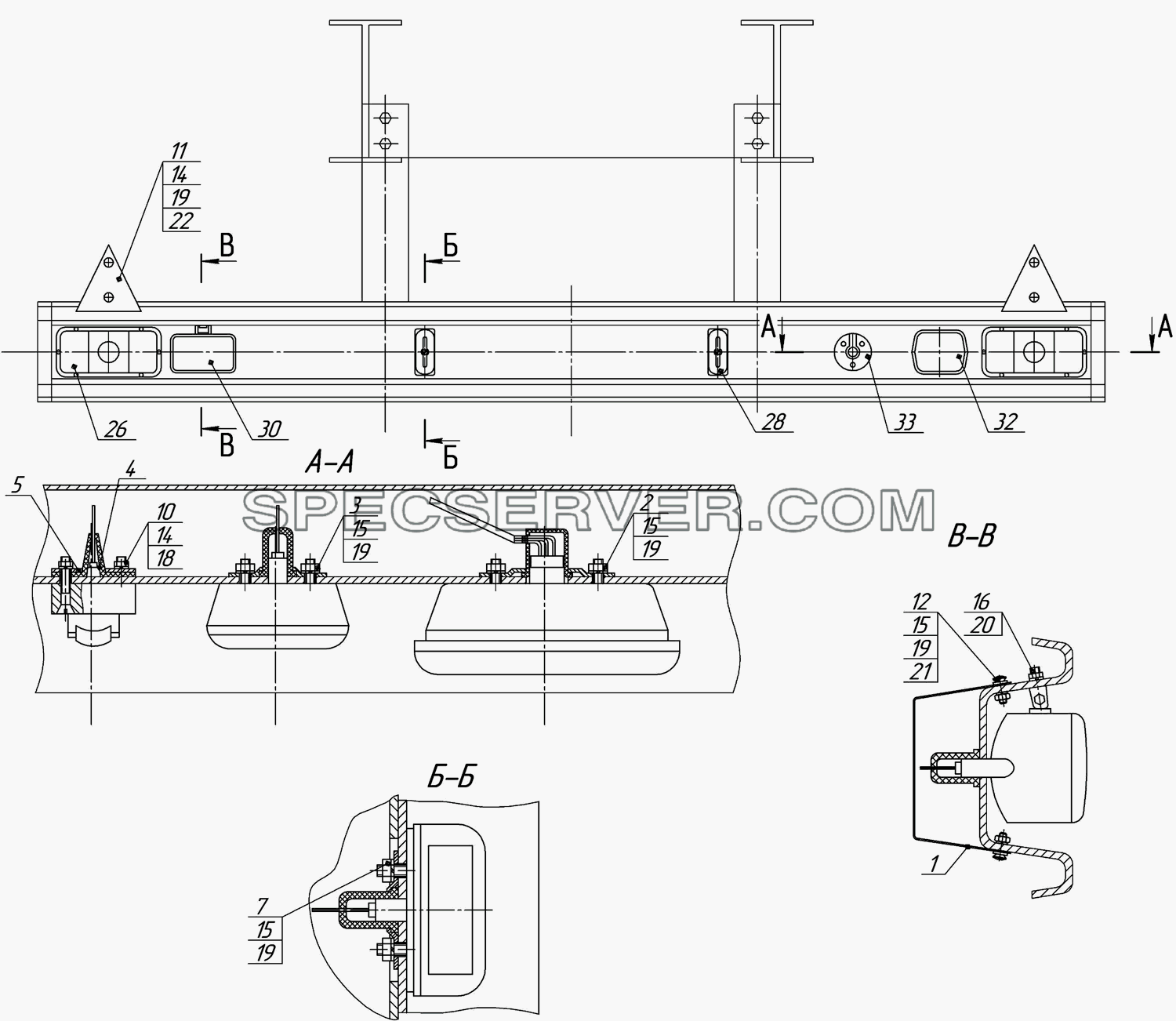

96741-3716010 Установка задних фонарей для НефАЗа-8602 (список запасных частей)

96741-3716010 Установка задних фонарей для НефАЗа-8602 (список запасных частей)

96741-3716010 Установка задних фонарей для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-3716322-04 Кожух в сборе
2 5511-3716021 Накладка
3 96741-3716036 Накладка
4 5320-3723111 Чехол защитный
5 9674-3716016 Кольцо нажимное розетки двухполюсной
7 9674-3716015 Накладка
10 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
11 1/32742/01 Винт М5
12 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16
14 1/58964/11 Гайка М5-6Н
15 1/58962/11 Гайка М6-6Н
16 1/61008/11 Гайка М8
18 1/11954/70 Шайба пружинная 5
19 1/05164/70 Шайба пружинная 6
20 1/05166/70 Шайба пружинная 8
21 1/05194/01 Шайба 6х15х1,5
22 45 7372 5191 Световозвращатель фп 401 45 7372 5191
26 2002010004 45 7372 5568 Фонарь задний ФП 133-АБ ТУ 37.003.675-82 2002010004
28 2002010006 45 7372 6077 Фонарь освещения номерного знака ФП134-Б ТУ 37.003.675-82
30 2002010041 45 7372 5616 Фонарь задний противотуманный 2462.3716
32 2002010067 45 7372 1202 Фонарь заднего хода 2112.3711 ТУ37.003.675-82 2002010067
33 45 7373 2044 Розетка ПС 400 ТУ37.003.228-78

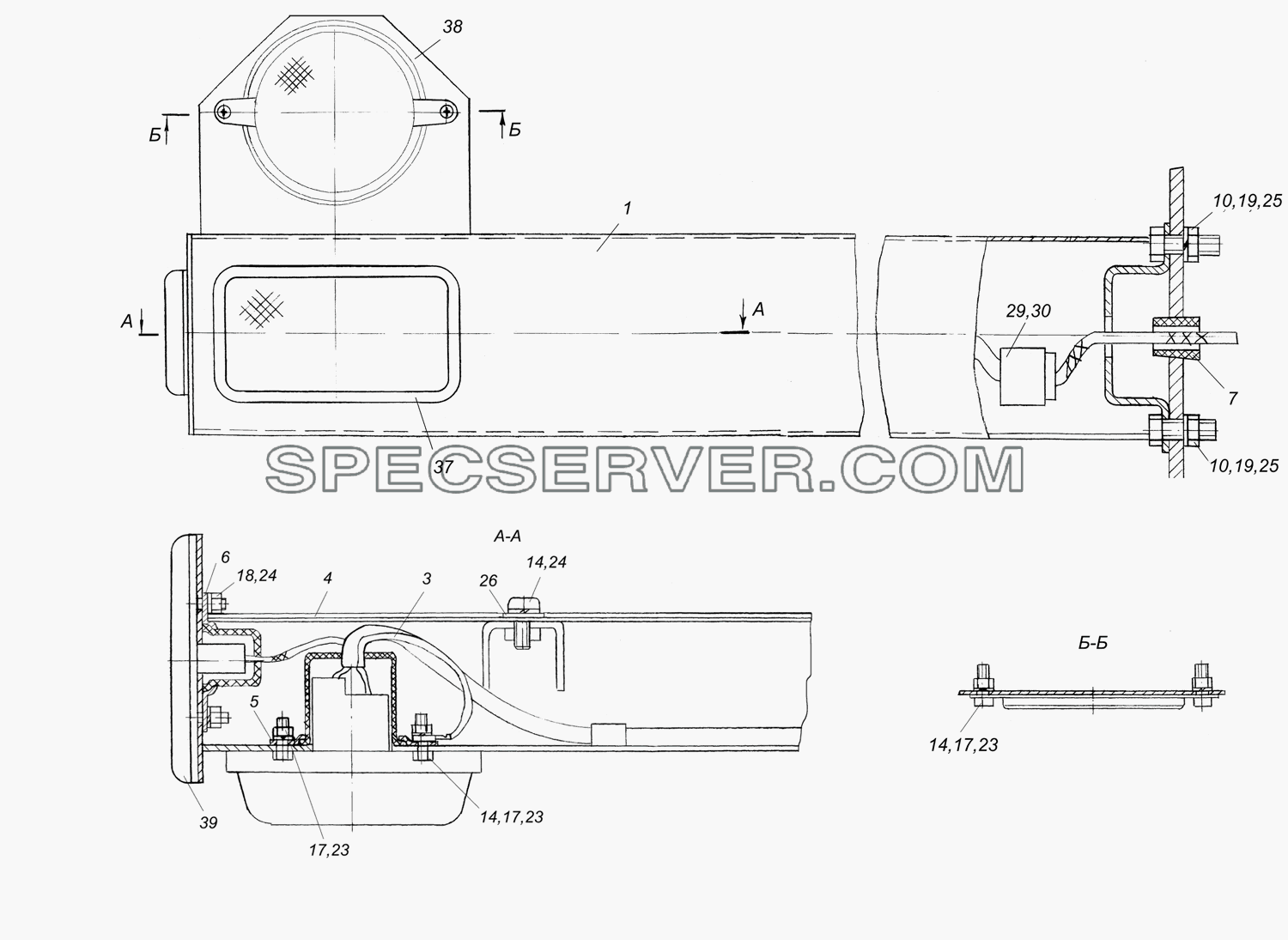

96742-3717020, 96742-3717020-10 Установка переднего фонаря для НефАЗа-8602 (список запасных частей)

96742-3717020, 96742-3717020-10 Установка переднего фонаря для НефАЗа-8602 (список запасных частей)

96742-3717020, 96742-3717020-10 Установка переднего фонаря для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96742-3717021 Кронштейн переднего фонаря в сборе
1 96742-3717021-10 Кронштейн переднего фонаря правый
3 96742-3724080 Жгут переднего и бокового фонаря
4 96742-3717026 Кожух переднего фонаря
5 96742-3717028 Накладка
6 96742-3731016-01 Накладка
7 9674-3700064-01 Втулка
10 1/60436/21 Болт М8-6gх25
14 1/32742/01 Винт М5
17 1/58964/11 Гайка М5-6Н
18 1/58962/11 Гайка М6-6Н
19 1/61008/11 Гайка М8
23 1/11954/70 Шайба пружинная 5
24 1/05164/70 Шайба пружинная 6
25 1/05166/70 Шайба пружинная 8
26 1/26444/01 Шайба 6х15х1
28 45 7373 9007 Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88
29 45 7373 9008 Колодка штыревая 02-6,3-04
30 45 7373 8004 Штырь 03-6,3-12 ОСТ 37.003.032-88
31 45 7373 8008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
37 45 7372 2233 Фонарь передний 16.3712010 ГОСТ 6964-72
38 45 7372 5596 Световозвращатель ФП 315 ТУ 37.003.079-80
39 431.3731010 Фонарь боковой габаритный
