Запчасти: 8602-3500001-01 Установка пневматических тормозов для НефАЗа-8602

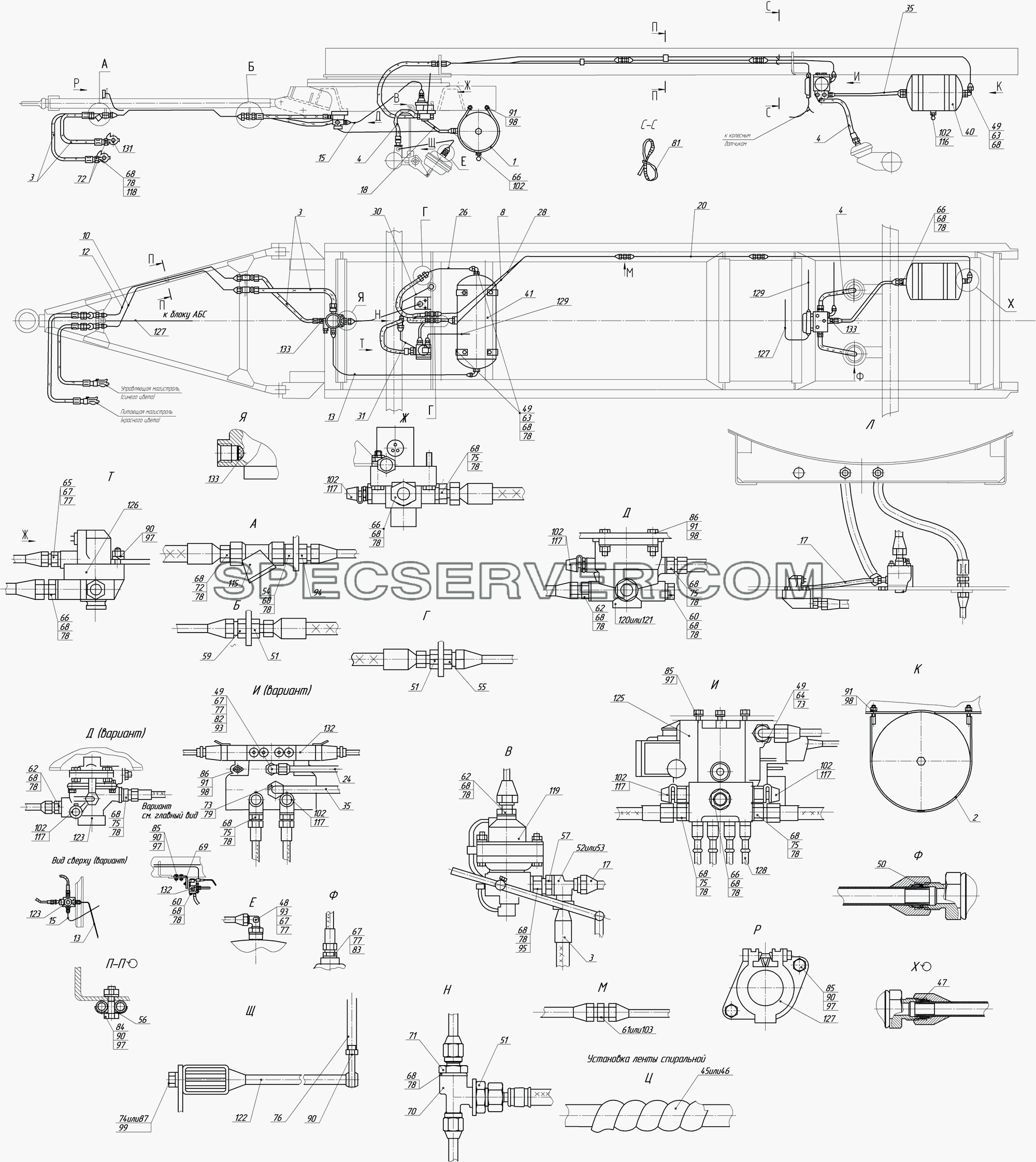

8602-3500001-01 Установка пневматических тормозов для НефАЗа-8602 (список запасных частей)

8602-3500001-01 Установка пневматических тормозов для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8332-3500040 Хомут
2 9334-3500042 Хомут
3 8602-3506068-01 Шланг гибкий (L=1040мм)
4 8602-3506070-01 Шланг гибкий (L=840мм)
8 93341-3506480-07 Трубка 12мм
10 93341-3506130-07 Трубка 12мм
12 93341-3506130-07 Трубка 12мм
13 93341-3506150-07 Трубка 12 мм
15 93341-3506150-07 Трубка 12 мм
17 93341-3506070-07 Трубка 12мм
18 8332-3522030 Трубка 18мм
26 93341-3506050-07 Трубка 12 мм
28 93341-3506450-07 Трубка к дополнительному ресиверу
30 96741-3506300 Трубка к тормозной камере передней оси правая
31 96741-3506301 Трубка к тормозной камере передней оси левая
35 8332-3522070 Трубка 18мм
40 9674-3513015 Баллон воздушный емкостью 40 л
41 96742-3513025 Баллон воздушный емкостью 20 л
44 864273 Кольцо уплотнительное d.12
45 53205-3506433 Лента спиральная 12х9х11
46 53205-3506435 Лента спиральная 22х18х19
47 96741-3506523 Кольцо уплотнительное
47 9693-3506051-02 Пробка( М16)
48 861003 Угольник (М16хМ16)
49 9674-3500034 Угольник ввертный
50 96741-3506525 Кольцо уплотнительное
51 96741-3506088 Гайка
52 5320-3506091 Тройник фланцевый
53 96741-3506091 Тройник
54 8602-3506093 Штуцер
55 96741-3506230 Штуцер
56 9674-3500035 Скоба
57 9674-3506231 Переходник
59 8602-3506238 Штуцер
60 9674-3506394 Пробка
61 96741-3522165 Штуцер
62 9674-3522169 Штуцер
63 9674-3522171 Переходник
65 8602-3522174-01 Переходник
66 96742-3522175 Штуцер
67 864236 Кольцо уплотнительное d.16
68 740.1003439 Кольцо уплотнительное
69 9693-8517471-02 Кронштейн крепления клапана АБС
70 96741-3522222 Тройник
71 96741-3522223 Штуцер
72 8602-3522224 Штуцер
73 8602-3522226 Прокладка (М26)
74 96741-3522228 Болт
75 8602-3522229-01 Штуцер
76 8602-3533033 Штанга
77 96741-3506544 Скоба
78 96741-3506547 Скоба
79 8602-3522175 Штуцер( М24хМ26)
80 9674-3700033 Скоба
81 53205-3401228 Хомут
82 8602-3519400 Переходник
83 96931-3506399 Переходник
84 1/60439/21 Болт с шестигранной головкой (d=М8-6g, l=35, l0=22, S =13, Н=5,5)
85 1/60434/21 Болт
86 1/59709/21 Болт М8х1,25-6gх35
87 350-70570 Болт М12-6gх25
90 1/61008/11 Гайка М8
91 1/21647/11 Гайка
93 1/07914/11 Гайка ЕМ16х1,5-6Н
94 1/07266/11 Гайка низкая М18х1,5-6Н
95 1/21644/11 Гайка ЕМ22-6Н
97 1/05166/70 Шайба пружинная 8
98 1/05168/70 Шайба пружинная 8
99 1/05170/70 Шайба пружинная 12
102 1/02634/60 Прокладка 22х28х1,5
103 864814-П29 Штуцер проходной 12
115 12.3511310 Фильтр магистральный
116 100-3513110 Кран слива конденсата
117 100-3515310-01 Клапан контрольного вывода
118 100-3521110 Головка соединительная типа «Палм»
119 100-3533010 Регулятор тормозных сил в сборе
120 100-3531008 Воздухораспределитель с краном растормаживания в сборе
121 12.3531010 Клапан воздухораспределительный
122 100-3533110 Элемент упругий в сборе
123 100-3531008 Воздухораспределитель с краном растормаживания в сборе
125 400 5000 360 Клапан АБС с блоком управления
126 472.1950310 Клапан ускорительный АБС
127 449 225 1000 Кабель питания с розеткой isо 7638
128 449 712 0230 Удлинитель кабеля датчика
129 449 616 1530 Кабель модулятора и диагностики ISО 7638
130 449 712 0700 Удлинитель кабеля
131 100-3521111 Головка соединительная типа «Палм»
132 400 500 0810 Клапан АБС с блоком управления «Vаriо Соmрасt»
133 СБИТ.305122.003 Сетка СБИТ.305122.003
Запчасти: 8602-03-3500001 Установка пневматических тормозов для НефАЗа-8602

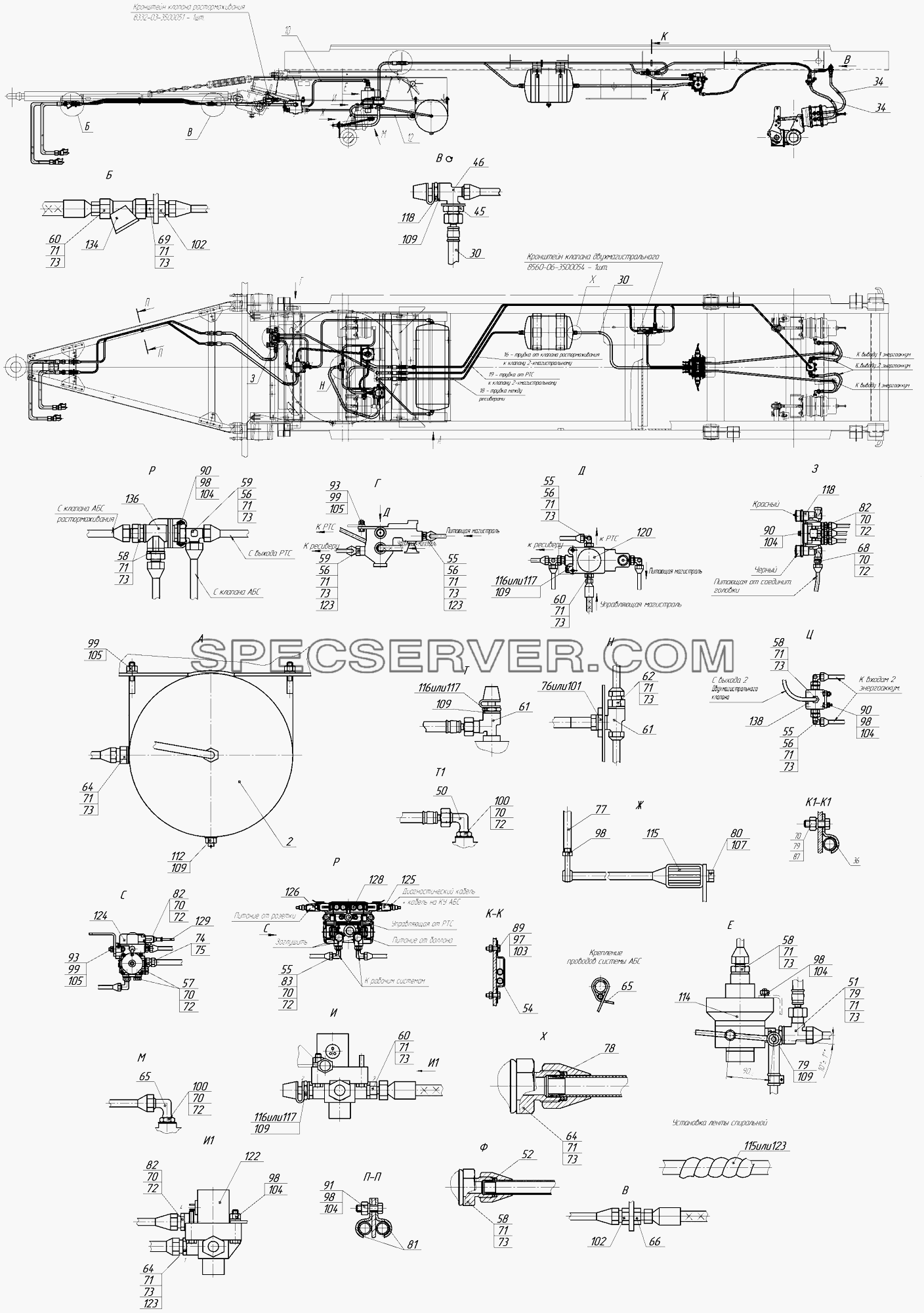

8602-03-3500001 Установка пневматических тормозов для НефАЗа-8602 (список запасных частей)

8602-03-3500001 Установка пневматических тормозов для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3506091 Тройник фланцевый
2 93341-3506140-07 Трубка 12 мм
3 93341-3506150-07 Трубка 12 мм
4 93341-3506080-07 Трубка 12 мм
9 93341-3506170-07 Трубка от клапана АБС передняя
10 93341-3506140-07 Трубка 12 мм
11 93341-3506120-07 Трубка 12мм
12 8332-3522110 Трубка 18мм
15 93341-3506080-07 Трубка 12 мм
16 93341-3506350-07 Трубка 12 мм
17 93341-3506060-07 Трубка 12 мм
18 93341-3506170-07 Трубка от клапана АБС передняя
19 93341-3506300-07 Трубка 12мм
20 93341-3506230-07 Трубка12мм от АБС к РТС
21 93341-3506080-07 Трубка 12 мм
23 93341-3506160-07 Трубка 12 мм
26 93341-3506080-07 Трубка 12 мм
27 8332-3506300 Трубка к тормозной камере правая
30 8332-3522190 Трубка 18 мм
34 8602-3506070-01 Шланг гибкий (L=840мм)
35 8602-3506068-01 Шланг гибкий (L=1040мм)
41 9334-3500042 Хомут
42 8332-3500040 Хомут
43 9674-3513015 Баллон воздушный емкостью 40 л
44 96742-3513025 Баллон воздушный емкостью 20 л
50 861030 Угольник ввертный М16хМ20
51 96741-3506091 Тройник
52 864273 Кольцо уплотнительное d.12
53 96931-3522178 Тройник
54 861318 Угольник ввертный
55 9674-3500034 Угольник ввертный
56 9674-3522171 Переходник
57 9693-3506051-02 Пробка( М16)
58 9674-3522169 Штуцер
59 96741-3506092 Тройник ввертной
60 8602-3522224 Штуцер
61 96741-3522222 Тройник
62 96741-3522223 Штуцер
63 53205-3401228 Хомут
64 96742-3522175 Штуцер
65 861003 Угольник (М16хМ16)
66 8602-3506238 Штуцер
68 96931-3506399 Переходник
69 8602-3506093 Штуцер
70 864236 Кольцо уплотнительное d.16
71 740.1003439 Кольцо уплотнительное
72 96741-3506544 Скоба
73 96741-3506547 Скоба
74 8602-3522175 Штуцер( М24хМ26)
75 8602-3522226 Прокладка (М26)
76 96741-3506088 Гайка
77 8602-3533033 Штанга
78 96741-3506525 Кольцо уплотнительное
79 9674-3506231 Переходник
80 96741-3522228 Болт
81 9674-3500035 Скоба
82 8602-3522174-01 Переходник
83 96741-3522172-01 Переходник
90 1/60434/21 Болт
91 1/60439/21 Болт с шестигранной головкой (d=М8-6g, l=35, l0=22, S =13, Н=5,5)
93 1/12347/21 Болт ТЕМ10х1,25-6gх45
98 1/61008/11 Гайка М8
99 1/21647/11 Гайка
100 1/21641/11 Гайка М16х1,5-6Н
102 1/07266/11 Гайка низкая М18х1,5-6Н
104 1/05166/70 Шайба пружинная 8
105 1/05168/70 Шайба пружинная 8
106 1/07268/21 Гайка ЕМ22х1,5-6Н
107 1/05170/70 Шайба пружинная 12
109 1/02634/60 Прокладка 22х28х1,5
110 53205-3506435 Лента спиральная 22х18х19
111 53205-3506433 Лента спиральная 12х9х11
112 100-3513110 Кран слива конденсата
114 100-3533010-10 Регулятор тормозных сил
115 100-3533110 Элемент упругий в сборе
116 100-3515310-01 Клапан контрольного вывода
118 963 001051 0 Клапан растормаживания Wаbсо
120 100-3531008 Воздухораспределитель с краном растормаживания в сборе
122 472.1950310 Клапан ускорительный АБС
123 СБИТ.305122.003 Сетка СБИТ.305122.003
124 400 500 0810 Клапан АБС с блоком управления «Vаriо Соmрасt»
125 449 616 1530 Кабель модулятора и диагностики ISО 7638
126 449 225 1000 Кабель питания с розеткой isо 7638
128 449 712 0230 Удлинитель кабеля датчика
129 449 712 0700 Удлинитель кабеля
131 100-3521110 Головка соединительная типа «Палм»
132 100-3521111 Головка соединительная типа «Палм»
134 12.3511310 Фильтр магистральный
136 100-3562010 Клапан перепускной 2х магистральный
138 100-3518110 Клапан быстрого оттормаживания
96741-3502120-10 Кронштейн правый с втулкой, 96741-3502121-10 Кронштейн левый с втулкой для НефАЗа-8602 (список запасных частей)

96741-3502120-10 Кронштейн правый с втулкой, 96741-3502121-10 Кронштейн левый с втулкой для НефАЗа-8602 (список запасных частей)

96741-3502120-10 Кронштейн правый с втулкой, 96741-3502121-10 Кронштейн левый с втулкой для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96741-3502124-10 Кронштейн
2 96741-3502125-10 Кронштейн
3 96741-3501117 Кольцо уплотнительное
4 96741-3501126 Втулка
5 2233-3501126 Втулка

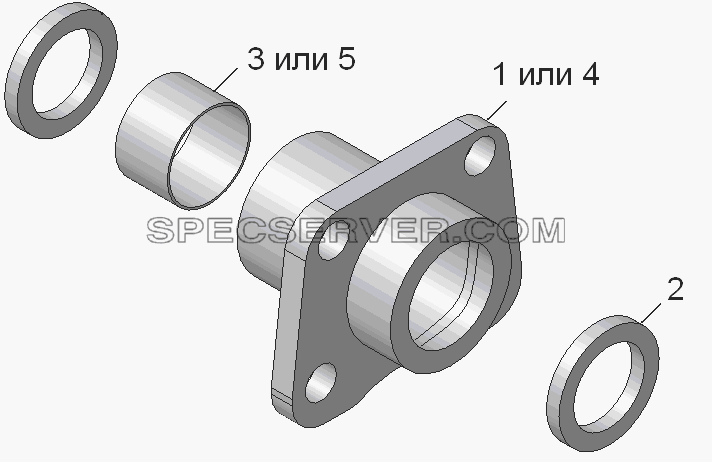

96741-3502128 Опора разжимного кулака для НефАЗа-8602 (список запасных частей)

96741-3502128 Опора разжимного кулака для НефАЗа-8602 (список запасных частей)

96741-3502128 Опора разжимного кулака для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96741-3502129-01 Опора разжимного кулака в сборе
2 96741-3501117 Кольцо уплотнительное
3 96741-3501126 Втулка
4 96741-3502129 Опора кулака
5 2233-3501126 Втулка
5 5320-3502126-10 Втулка
8332-03-3502220, 8332-03-3502221 Опора разжимного кулака для НефАЗа-8602 (список запасных частей)

8332-03-3502220, 8332-03-3502221 Опора разжимного кулака для НефАЗа-8602 (список запасных частей)

8332-03-3502220, 8332-03-3502221 Опора разжимного кулака для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 8332-03-3502220СБ Опора разжимного кулака
- 8332-03-3502221СБ Опора разжимного кулака
1 8332-03-2435053 Фланец кулака
1 8332-03-2435053-01 Фланец кулака
3 96741-3501117 Кольцо уплотнительное
5 96741-3501126 Втулка
6 2233-3501126 Втулка
7 8332-03-3502122 Кольцо упорное взамен поз. 8
8 6520-3502127 Кольцо упорное
9 8332-03-3502138 Втулка держателя

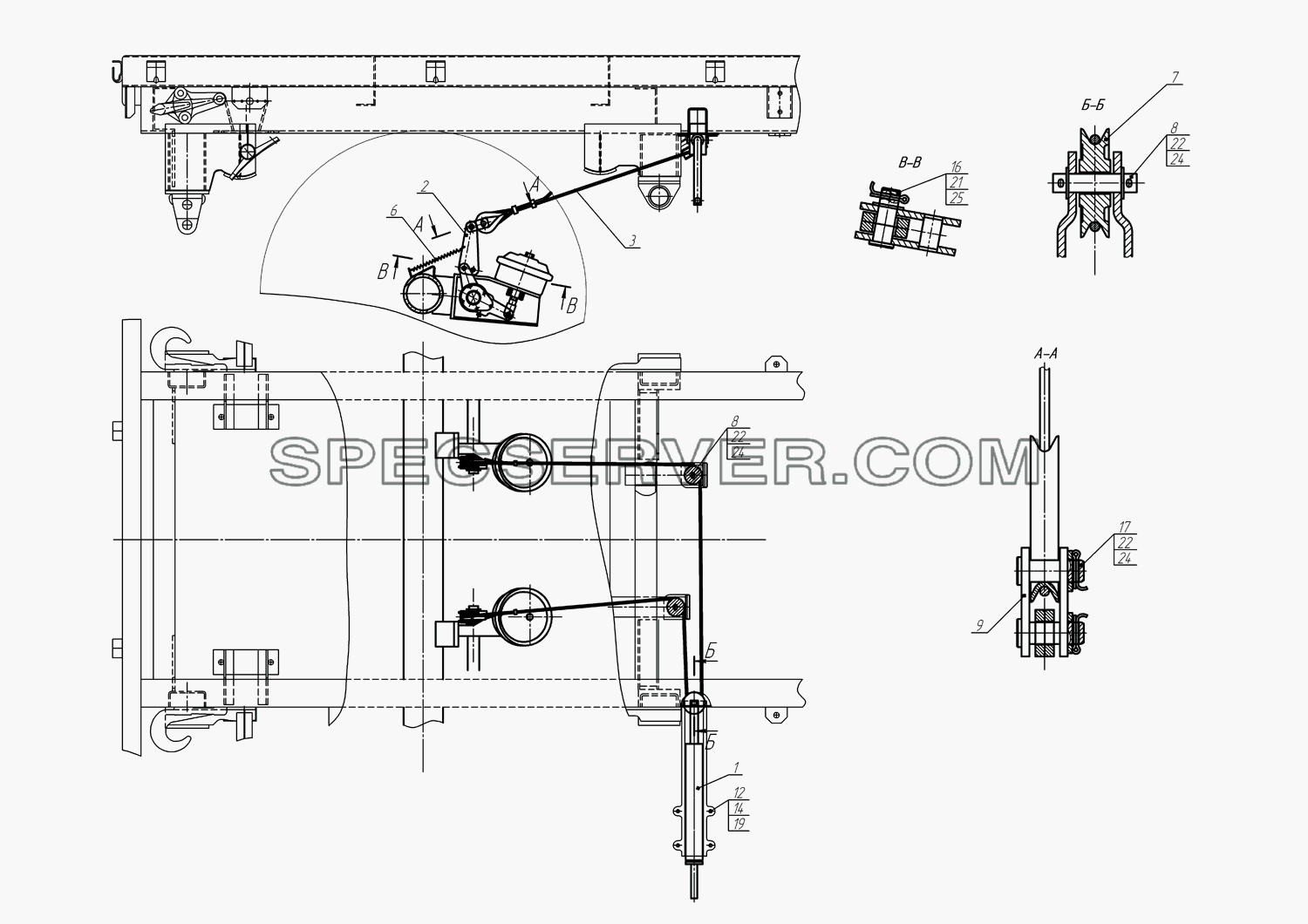

8602-3508001 Установка стояночного тормоза для НефАЗа-8602 (список запасных частей)

8602-3508001 Установка стояночного тормоза для НефАЗа-8602 (список запасных частей)

8602-3508001 Установка стояночного тормоза для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3508110 Привод передний
2 96742-3508150 Рычаг
3 8602-3508181 Трос в сборе
6 9674-3508161 Пружина
7 5511-3105235-10 Блок
8 5511-3105063 Ось
9 96741-3508315-031 Планка
12 1/13069/21 Болт ТЕМ10х1,25-6gх30
14 1/21647/11 Гайка
16 260087 Палец 12х35 ОСТ37.001.163-75
17 260110 - 01 Палец 14х40 ОСТ 37.101.163-75
19 1/05168/70 Шайба пружинная 8
21 1/05200/01 Шайба
22 1/05201/01 Шайба плоская 14х26
24 1/07336/01 Шплинт 2,7х25
25 1/07338/01 Шплинт разводной 4х40
