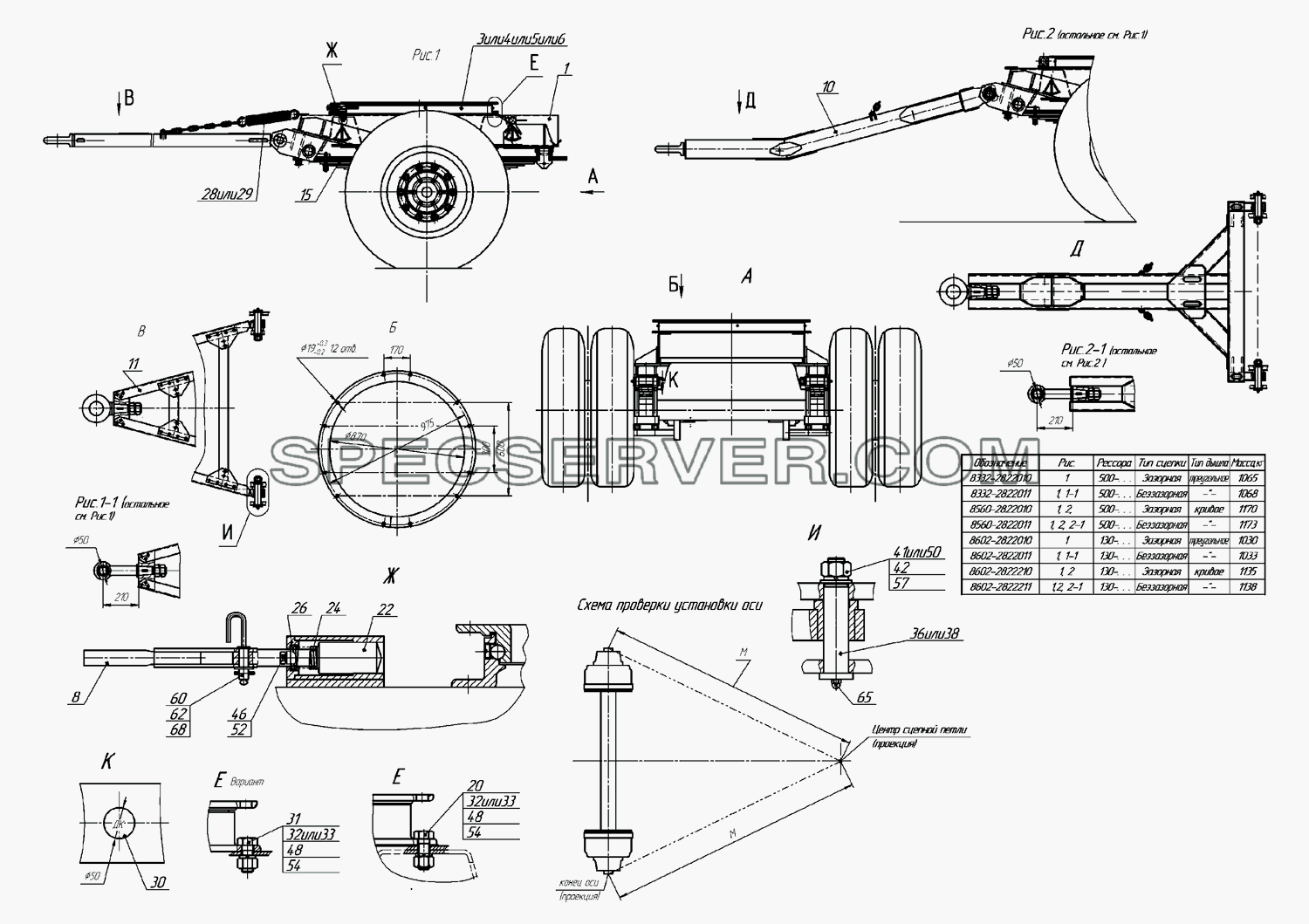

Запчасти: Тележка передняя 8602-2822010, 8602-2822210, 8560-2822010, 8332-2822010 для НефАЗа-8560 (2008)

Тележка передняя 8602-2822010, 8602-2822210, 8560-2822010, 8332-2822010 для НефАЗа-8560 (2008) (список запасных частей)

Тележка передняя 8602-2822010, 8602-2822210, 8560-2822010, 8332-2822010 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8332-2701012 Рама поворотной тележки
1 8332-2701012 Рама поворотной тележки
1 8602-2701012 Рама поворотной тележки
1 8602-2701012 Рама поворотной тележки
3 8352-2704010-10 Круг поворотный
3 8352-2704010-10 Круг поворотный
4 8350-2704010-30 Круг поворотный
4 8350-2704010-30 Круг поворотный
5 8602-2704000 Круг поворотный в сборе
5 8602-2704000 Круг поворотный в сборе
6 8355-2704010-10 Круг поворотный
6 8355-2704010-10 Круг поворотный
8 8602-2705054 Рукоятка стопора
8 8602-2705054 Рукоятка стопора
10 8560-2707008 Дышло для ТСУ типа петля-крюк
10 8560-2707008 Дышло для ТСУ типа петля-крюк
11 8602-2707008 Дышло
11 8602-2707008 Дышло
15 8332-2902001 Установка передней подвески
15 8332-2902001 Установка передней подвески
15 8602-2902001 Установка передней подвески
15 8602-2902001 Установка передней подвески
20 8602-2704020 Болт специальный
20 8602-2704020 Болт специальный
22 8602-2705012 Фиксатор
22 8602-2705012 Фиксатор
24 8602-2705014 Пружина
24 8602-2705014 Пружина
26 8602-2705032 Крышка
26 8602-2705032 Крышка
28 887Б-2707066-10 Пружина
28 887Б-2707066-10 Пружина
29 8602-2707066 Пружина
29 8602-2707066 Пружина
30 96741-2822007 Аппликация
30 96741-2822007 Аппликация
31 8602-2822021 Болт специальный
31 8602-2822021 Болт специальный
32 8602-2822022 Прокладка регулировочная
32 8602-2822022 Прокладка регулировочная
33 8602-2822023 Прокладка регулировочная
33 8602-2822023 Прокладка регулировочная
36 8332-2822178 Палец дышла
36 8332-2822178 Палец дышла
38 8602-2902478 Палец ушка рессоры
38 8602-2902478 Палец ушка рессоры
41 8602-2912550 Гайка М27х1,5-6Н
41 8602-2912550 Гайка М27х1,5-6Н
42 8602-2912551 Шайба 27
42 8602-2912551 Шайба 27
46 1/60436/21 Болт М8-6gх25
46 1/60436/21 Болт М8-6gх25
48 1/21642/21 Гайка ЕМ18х1,5-6Н
48 1/21642/21 Гайка ЕМ18х1,5-6Н
50 853518 Гайка М27х1,5-6Н
50 853518 Гайка М27х1,5-6Н
52 1/05166/70 Шайба пружинная 8
52 1/05166/70 Шайба пружинная 8
54 1/05173/73 Шайба пружинная 18
54 1/05173/73 Шайба пружинная 18
57 252164 Шайба 27Л ОСТ37.001.115-75
57 252164 Шайба 27Л ОСТ37.001.115-75
60 1/05200/01 Шайба
60 1/05200/01 Шайба
62 1/07336/01 Шплинт 2,7х25
62 1/07336/01 Шплинт 2,7х25
65 864006 Масленка 1.3.06 ГОСТ 19853-74
65 864006 Масленка 1.3.06 ГОСТ 19853-74
68 260088 Палец 12х38 ОСТ 37.001.163-79
68 260088 Палец 12х38 ОСТ 37.001.163-79

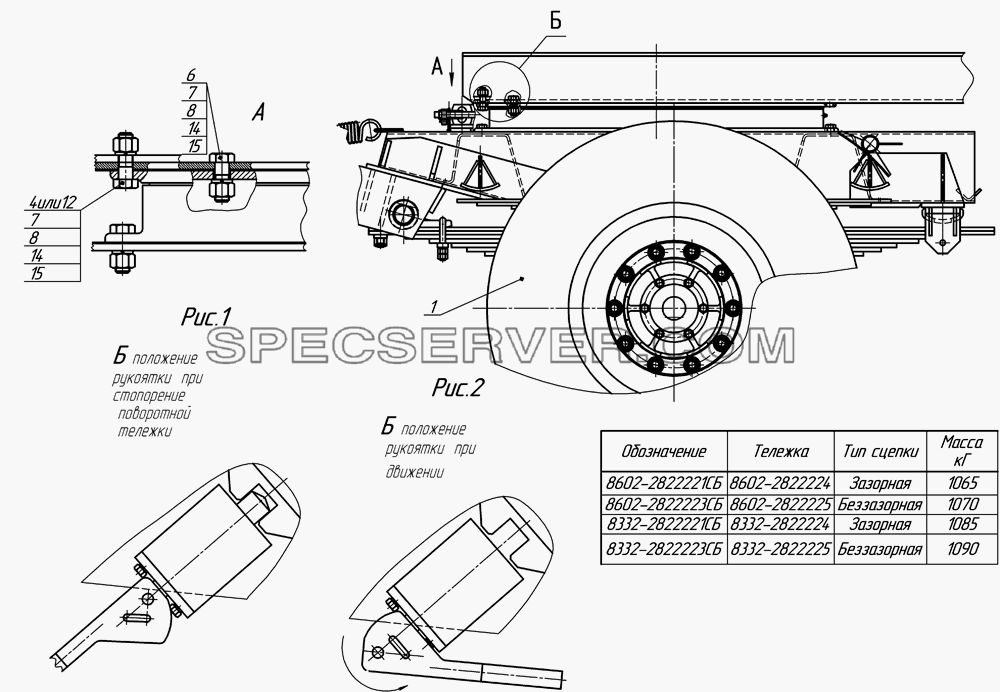

Запчасти: Установка поворотной тележки 8602-2822221, 8602-2822223, 8332-2822221, 8332-2822223 для НефАЗа-8560 (2008)

Установка поворотной тележки 8602-2822221, 8602-2822223, 8332-2822221, 8332-2822223 для НефАЗа-8560 (2008) (список запасных частей)

Установка поворотной тележки 8602-2822221, 8602-2822223, 8332-2822221, 8332-2822223 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8332-2822224 Тележка передняя
1 8332-2822225 Тележка передняя
1 8602-2822224 Тележка передняя
1 8602-2822225 Тележка передняя
4 8602-2704020 Болт специальный
6 8602-2822021 Болт специальный
7 8602-2822022 Прокладка регулировочная
8 8602-2822023 Прокладка регулировочная
12 1/59844/21 Болт М18х1,5-6gх55
14 1/21642/21 Гайка ЕМ18х1,5-6Н
15 1/05173/73 Шайба пружинная 18

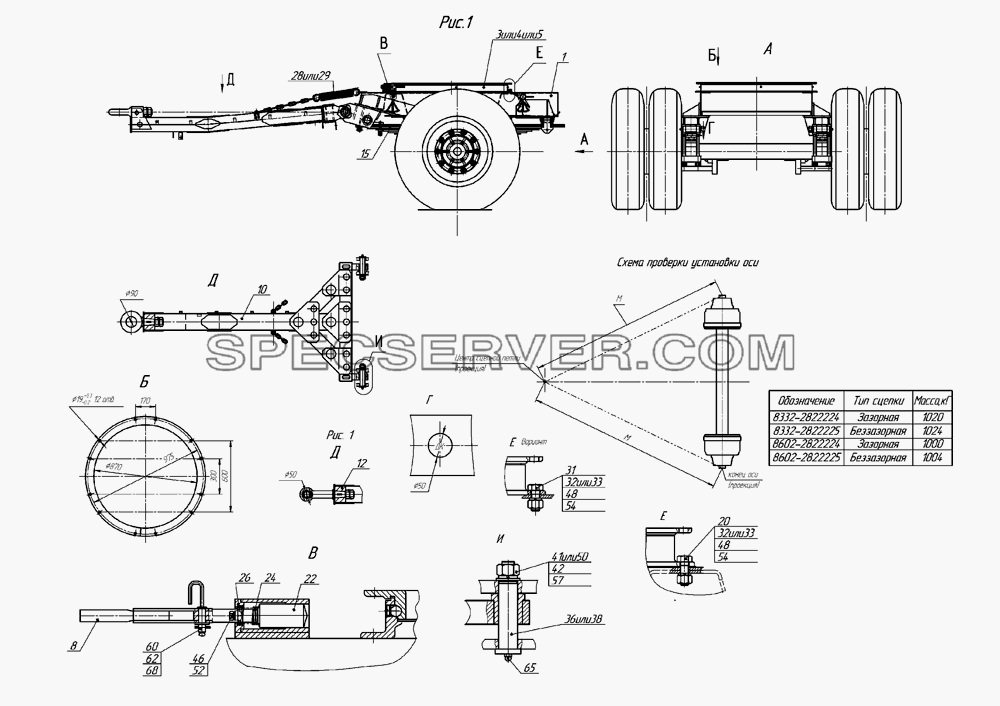

Запчасти: Тележка передняя 8602-2822224, 8602-2822225, 8332-2822224, 8332-2822225 для НефАЗа-8560 (2008)

Тележка передняя 8602-2822224, 8602-2822225, 8332-2822224, 8332-2822225 для НефАЗа-8560 (2008) (список запасных частей)

Тележка передняя 8602-2822224, 8602-2822225, 8332-2822224, 8332-2822225 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8332-2701012 Рама поворотной тележки
1 8602-2701012 Рама поворотной тележки
3 8352-2704010-10 Круг поворотный
4 8350-2704010-30 Круг поворотный
5 8602-2704000 Круг поворотный в сборе
8 8602-2705054 Рукоятка стопора
10 8560-2707208 Дышло для ТСУ типа петля-крюк
12 8560-2707209 Дышло для ТСУ с беззазорной сцепкой
15 8332-2902001 Установка передней подвески
15 8602-2902001 Установка передней подвески
20 8602-2704020 Болт специальный
22 8602-2705012 Фиксатор
24 8602-2705014 Пружина
26 8602-2705032 Крышка
28 887Б-2707066-10 Пружина
29 8602-2707066 Пружина
31 8602-2822021 Болт специальный
32 8602-2822022 Прокладка регулировочная
33 8602-2822023 Прокладка регулировочная
36 8332-2822178 Палец дышла
38 8602-2902478 Палец ушка рессоры
41 8602-2912550 Гайка М27х1,5-6Н
42 8602-2912551 Шайба 27
46 1/60436/21 Болт М8-6gх25
48 1/21642/21 Гайка ЕМ18х1,5-6Н
50 853518 Гайка М27х1,5-6Н
52 1/05166/70 Шайба пружинная 8
54 1/05173/73 Шайба пружинная 18
57 252164 Шайба 27Л ОСТ37.001.115-75
60 1/05200/01 Шайба
62 1/07336/01 Шплинт 2,7х25
65 864006 Масленка 1.3.06 ГОСТ 19853-74
68 260088 Палец 12х38 ОСТ 37.001.163-79
Установка передней подвески 8602-2902001, 8332-2902001, 8332-03-2902001 для НефАЗа-8560 (2008) (список запасных частей)

Установка передней подвески 8602-2902001, 8332-2902001, 8332-03-2902001 для НефАЗа-8560 (2008) (список запасных частей)

Установка передней подвески 8602-2902001, 8332-2902001, 8332-03-2902001 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8332-03-2410001 Ось с тормозами и колесами
1 8332-2410101-20 Ось с тормозами и колесами
1 8602-2410101-20 Ось с тормозами и колесами
2 8332-2410101-10 Ось с тормозами и колесами
2 8602-2410101 Ось с тормозами и колесами
3 130Д-2912007-23 Рессора задняя
3 8332-2912012 Рессора задняя
5 8560-06-2912403 Накладка
5 8602-2912412 Накладка в сборе
7 130-2913007-02 Рессора задняя дополнительная
7 500А-2913012 Рессора листовая
14 8332-2902478 Палец ушка рессоры
14 8602-2902478 Палец ушка рессоры
16 8332-2902487 Втулка
16 8602-2902487 Втулка
18 130-2912119-В Лист промежуточный
18 8332-2912119 Лист промежуточный
21 8332-03-2912408 Стремянка рессоры
21 8332-2912408-20 Стремянка рессоры
21 8602-2912408 Стремянка рессоры
23 8332-03-2912418 Накладка стремянки рессоры
23 8560-06-2912515 Подкладка стремянок
26 8602-2912545 Вкладыш
29 8602-2912550 Гайка М27х1,5-6Н
31 8332-2912551 Шайба 27
31 8602-2912551 Шайба 27
33 96741-2912414 Гайка стремянки
33 96741-2912416 Гайка стремянки
35 8602-2912570 Болт
39 1/21640/11 Гайка М14х1,5-6Н
41 1/07268/21 Гайка ЕМ22х1,5-6Н
41 1/07269/11 Гайка ЕМ24х1,5-6Н
43 864006 Масленка 1.3.06 ГОСТ 19853-74
45 1/05171/73 Шайба пружинная 14
47 1/05206/01 Шайба 24х42
49 252164 Шайба 27Л ОСТ37.001.115-75

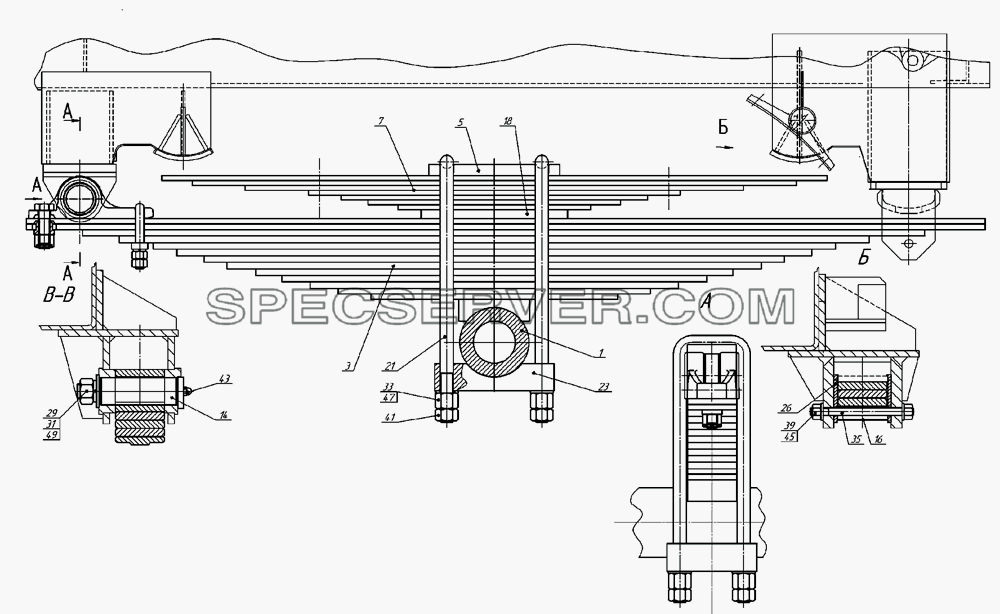

Установка задней подвески 8602-2912001, 8332-2912001, 8332-03-2912001 для НефАЗа-8560 (2008) (список запасных частей)

Установка задней подвески 8602-2912001, 8332-2912001, 8332-03-2912001 для НефАЗа-8560 (2008) (список запасных частей)

Установка задней подвески 8602-2912001, 8332-2912001, 8332-03-2912001 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8332-03-2410000 Ось с тормозами и колесами
1 8332-2410100-20 Ось с тормозами и колесами
1 8602-2410100-20 Ось с тормозами и колесами
3 130Д-2912007-23 Рессора задняя
3 8332-2912012 Рессора задняя
5 8332-03-2912412 Накладка в сборе
5 8560-06-2912403 Накладка
7 130-2913007-02 Рессора задняя дополнительная
7 500А-2913012 Рессора листовая
14 8332-2902478 Палец ушка рессоры
14 8602-2902478 Палец ушка рессоры
16 8332-2902487 Втулка
16 8602-2902487 Втулка
18 130-2912119-В Лист промежуточный
18 8332-2912119 Лист промежуточный
21 8332-03--2912408 Стремянка рессоры
21 8332-2912408-20 Стремянка рессоры
23 8332-03--2912418 Накладка стремянки рессоры
23 8560-06-2912515 Подкладка стремянок
26 8602-2912545 Вкладыш
29 8602-2912550 Гайка М27х1,5-6Н
31 8332-2912551 Шайба 27
31 8602-2912551 Шайба 27
33 96741-2912414 Гайка стремянки
33 96741-2912416 Гайка стремянки
35 8602-2912570 Болт
39 1/21640/11 Гайка М14х1,5-6Н
41 1/07268/21 Гайка ЕМ22х1,5-6Н
41 1/07269/11 Гайка ЕМ24х1,5-6Н
43 864006 Масленка 1.3.06 ГОСТ 19853-74
45 1/05171/71 Шайба пружинная 14
47 1/05206/01 Шайба 24х42
49 252164 Шайба 27Л ОСТ37.001.115-75

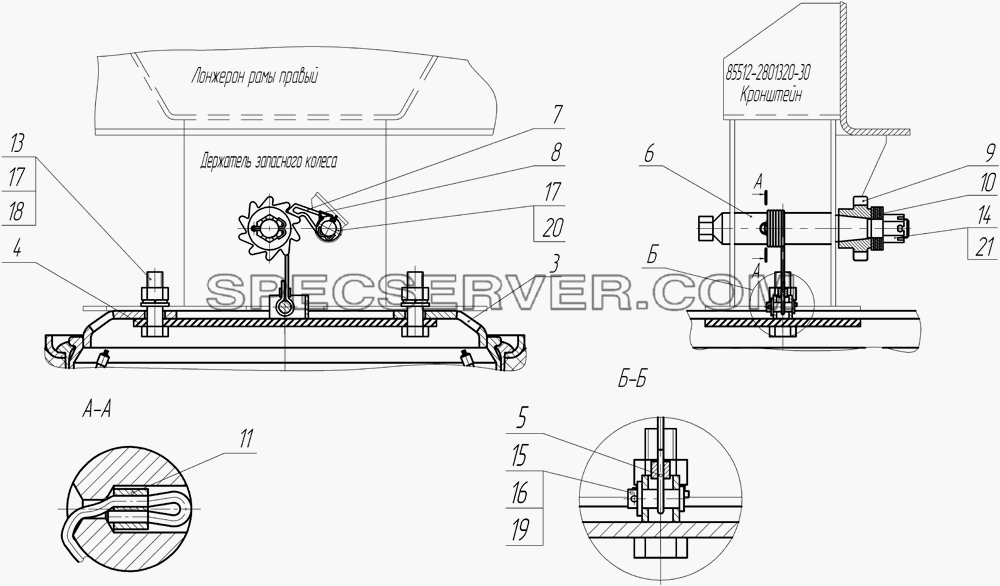

Установка запасного колеса 8560-3105001 для НефАЗа-8560 (2008) (список запасных частей)

Установка запасного колеса 8560-3105001 для НефАЗа-8560 (2008) (список запасных частей)

Установка запасного колеса 8560-3105001 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 85512-2801320-30 Кронштейн
3 96741-3101010 Колесо с шиной
4 9674-3105010 Держатель запасного колеса
5 9674-3105861 Канат установки запасного колеса
6 8560-3105849 Ось
7 5410-3105885 Защелка ворота держателя
8 5410-3105899 Пружина защелки ворота держателя запасного колеса
8 96741-3105899 Пружина защелки ворота держателя запасного колеса
9 5410-3105903 Храповик ворота держателя запасного колеса
10 5410-3105907 Пружина тарельчатая ворота держателя запасного колеса
11 5320-3925231 Втулка обжимная
13 1/21643/11 Гайка ЕМ20х1,5-6Н
14 853514 Гайка Ек М24х1,5-6Н
15 260087 Палец 12х35 ОСТ37.001.163-75
16 1/05200/01 Шайба
17 1/05204/01 Шайба плоская 20х35
18 1/05174/70 Шайба плоская 20х35
19 1/07969/01 Шплинт разводной 4х25
20 1/07972/01 Шплинт 5х30
21 1/07350/01 Шплинт разводной 5х50
