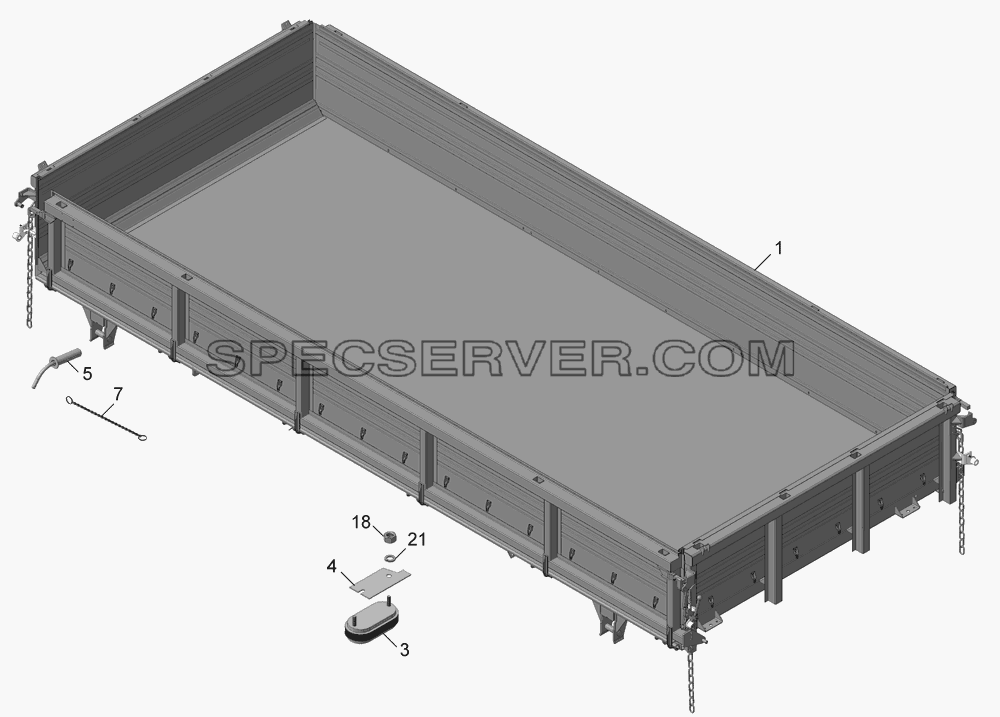

Запчасти: Установка платформы на шасси 8560-8500002 для НефАЗа-8560 (2008)

Установка платформы на шасси 8560-8500002 для НефАЗа-8560 (2008) (список запасных частей)

Установка платформы на шасси 8560-8500002 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8560-8500020 Платформа
3 55102-8501300 Амортизатор
4 55102-8501307 Прокладка амортизатора
5 55102-8521260 Палец
7 5320-3513038 Цепочка
18 1/21647/11 Гайка
21 1/05168/70 Шайба пружинная 8

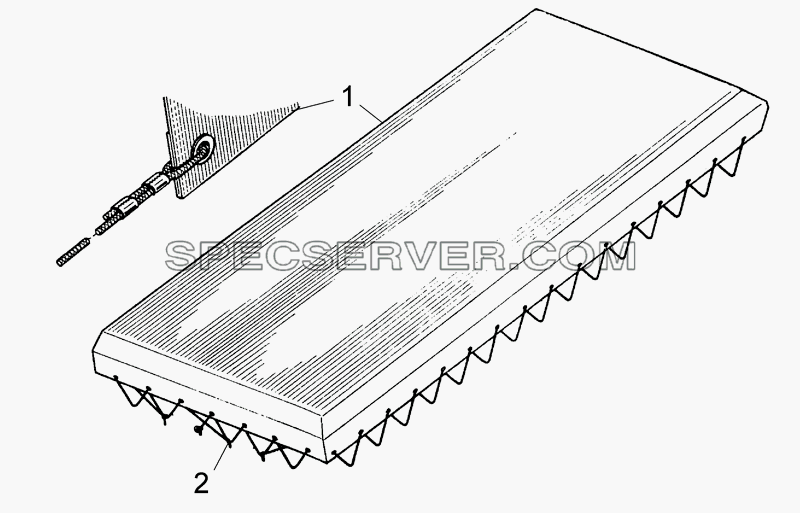

Запчасти: Установка тента 55102-8500004 для НефАЗа-8560 (2008)

Установка тента 55102-8500004 для НефАЗа-8560 (2008) (список запасных частей)

Установка тента 55102-8500004 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 55102-8508020 Тент платформы
2 55102-8508034 Канат

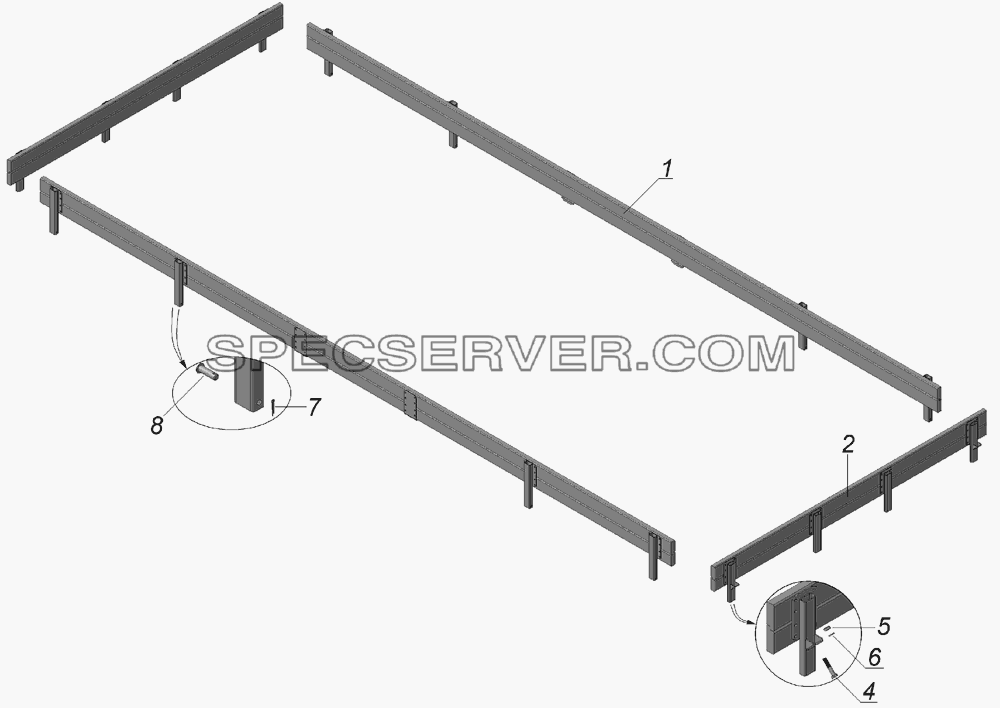

Запчасти: Установка дополнительных бортов 55102-8500012-30 для НефАЗа-8560 (2008)

Установка дополнительных бортов 55102-8500012-30 для НефАЗа-8560 (2008) (список запасных частей)

Установка дополнительных бортов 55102-8500012-30 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 55102-8502610-10 Борт дополнительный боковой
2 55102-8504310-10 Борт дополнительный передний
4 1/60434/21 Болт
5 1/61008/11 Гайка М8
6 1/05166/77 Шайба пружинная 8
7 1/07336/01 Шплинт 2,7х25
8 260069 Палец 10х65 ОСТ 37.001.163-75

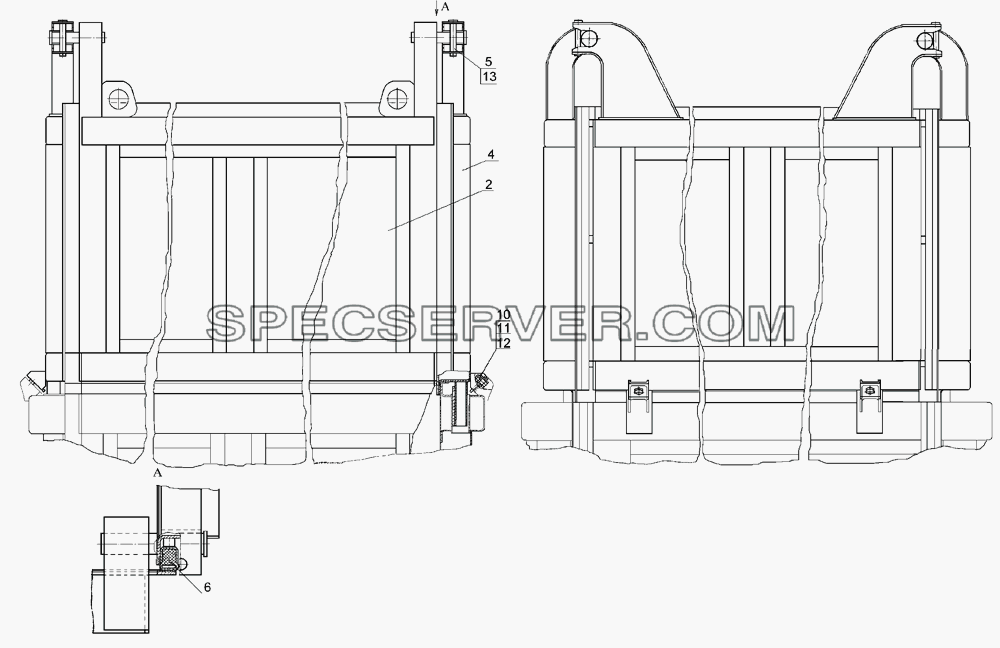

Запчасти: Установка надставных бортов 55102-8500012-40 для НефАЗа-8560 (2008)

Установка надставных бортов 55102-8500012-40 для НефАЗа-8560 (2008) (список запасных частей)

Установка надставных бортов 55102-8500012-40 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
2 55102-8502428-10 Борт надставной
4 55102-8502427-10 Борт боковой надставной
5 55102-8500070 Палец в сборе
5 55102-8500071 Палец 12х90
6 55102-8502632-10 Уплотнитель надставного борта
10 1/60434/21 Болт
11 1/61008/11 Гайка М8
12 1/05166/77 Шайба пружинная 8
13 1/07336/01 Шплинт 2,7х25

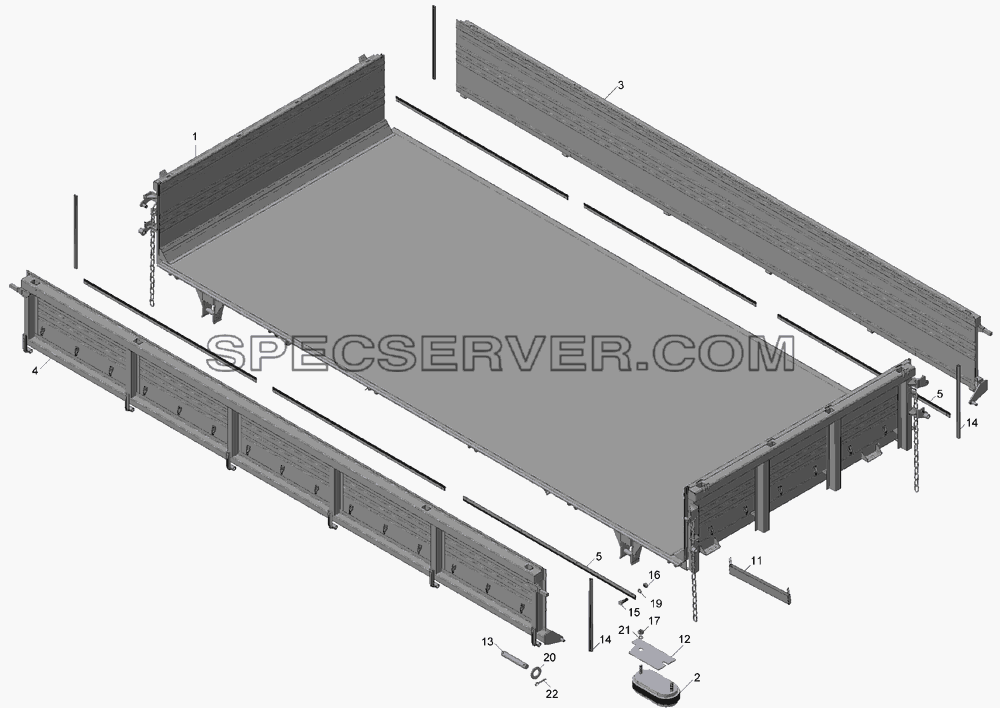

Запчасти: Платформа 8560-8500020 для НефАЗа-8560 (2008)

Платформа 8560-8500020 для НефАЗа-8560 (2008) (список запасных частей)

Платформа 8560-8500020 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8560-8501010 Основание платформы в сборе
2 55102-8501300 Амортизатор
3 55102-8502010-10 Борт боковой правый
4 55102-8502011-10 Борт боковой левый
5 55102-8502503-10 Уплотнитель горизонтальный бокового борта
11 55102-8505188 Чехол цепи
12 55102-8501307 Прокладка амортизатора
13 55102-8611335 Ось упора платформы
14 55102-8502632 Уплотнитель вертикальный
15 1/60436/21 Болт М8-6gх25
16 1/61008/11 Гайка М8
17 1/21647/11 Гайка
19 1/26427/01 Шайба 8х12х1
20 1/05204/01 Шайба плоская 20х35
21 1/05168/73 Шайба пружинная 10
22 1/07972/01 Шплинт 5х30

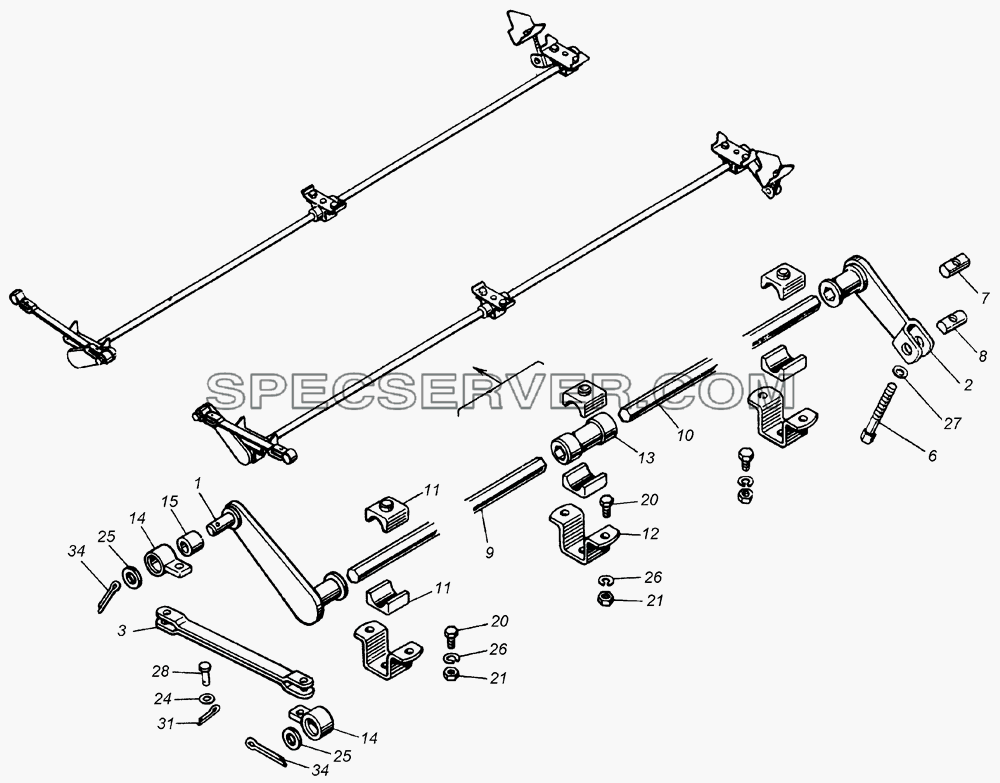

Запчасти: Установка торсионов 55102-8500054-10 для НефАЗа-8560 (2008)

Установка торсионов 55102-8500054-10 для НефАЗа-8560 (2008) (список запасных частей)

Установка торсионов 55102-8500054-10 для НефАЗа-8560 (2008) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 55102-8524280 Рычаг торсиона передний
2 55102-8524290 Рычаг торсиона задний
3 55102-8524310 Тяга
6 55102-8524322 Тяга регулировочная
7 55102-8524326 Гайка тяги
8 55102-8524334 Ось тяги
9 55102-8524340-10 Торсион
10 55102-8524340 Торсион
11 55102-8524350 Вкладыш
12 55102-8524352 Скоба подшипника
13 55102-8524302 Втулка рычага
14 55102-8524424 Звено тяги
15 55102-8524426 Втулка звена тяги
20 1/59707/21 Болт ТЕМ10х1,25-6gх25
21 1/21647/11 Гайка
24 1/05200/01 Шайба
25 1/05204/01 Шайба плоская 20х35
26 1/05168/70 Шайба пружинная 8
27 1/05170/73 Шайба пружинная 12
28 260087 Палец 12х35 ОСТ37.001.163-75
31 1/07969/01 Шплинт разводной 4х25
34 1/07338/01 Шплинт разводной 4х40
