1)  Перед  опрокидыванием  кабины  для  технического  осмотра,  установите  автомобиль
неподвижно, включите нейтральную передачу и поднимите рычаг ручного тормоза;

2. Опрокидывание кабины вперед осуществляйте только на максимально ровной поверхности;
при  опрокидывании  кабины  в  помещении,  убедитесь  в  том,  что  перед  автомобилем  и  позади
него достаточно места;

3)  Поднимите  рычаг  стояночного  тормоза  до  упора;  установите  рычаг  КПП  на  нейтральную
передачу; зафиксируйте колеса противооткатными упорами;

4) Закройте все двери; уберите лишние предметы с панели, с сидений или с пола.

Внимание:  До  начала  работы  не  забывайте  о  мерах  предосторожности,  во  избежание
получения травмы или повреждения автомобиля!

3. Порядок опрокидывания кабины (см. Рис. 1, ниже)

1) Левой рукой равномерно потяните наружу рычаг управления А; одновременно с этим, правой
рукой держите рычаг управления В, чтобы потянуть его наружу;

2) Правой рукой снимите крюк D; левой рукой удерживайте рукоятку C, поднимающую кабину
для опрокидывания.

Внимание:  после  поднятия  кабины  домкратом,  как  только  Вы  убедились  в  том,  что



135

шплинт E фиксирует кабину, вытащите стопорный штифт из основания G и вставьте его
в отверстие F!

4. Порядок возврата кабины (см. Рис. 1, ниже)

1)  Левой  рукой  удерживайте  рукоятку  C  для  поддерживания  кабины;  извлеките  сторорный
штифт из отверстия F; вставьте его в основание G, правой рукой уберите шплинт E.

2) Используйте рукоятку C для опускания кабины до защелкивания крюка D (во время работы
запрещается  вручную  двигать  рукоятку  B;  во  избежание  получения  травмы  соблюдайте  меры
предосторожности при опускании кабины и использовании рукоятки B).

3)  Нажимайте  на  рукоятку  B,  пока  предохранительный  замок  H  рукоятки  B  не  зафиксирует
стопорный штифт I.

Внимание:  после  возврата  кабины  в  первоначальное  положение,  перед  началом  других
работ убедитесь в том, что индикаторная лампа фиксатора не горит!

5. Регулировка усилия опрокидывания кабины

После снятия фиксаторов опрокидывателя кабины, сила упругости торсиона слегка вытолкнет
кабину  на  определенную  высоту;  при  нормальной  работе  опрокидывателя,  кабину  может
поднять один человек.



136

Если  через  некоторое  время  работы  опрокидывателя  кабина  поднимается  с  трудом,  усилие
опрокидывания можно отрегулировать следующим способом:

Поднимите  кабину  (см.  порядок  работы,  указанный  выше),  вкручивайте  правый
регулировочный  болт  (Рис.  2)  до  отхождения торсиона  и  уменьшения  усилия  опрокидывания.
Увеличение усилия производится противоположным способом.

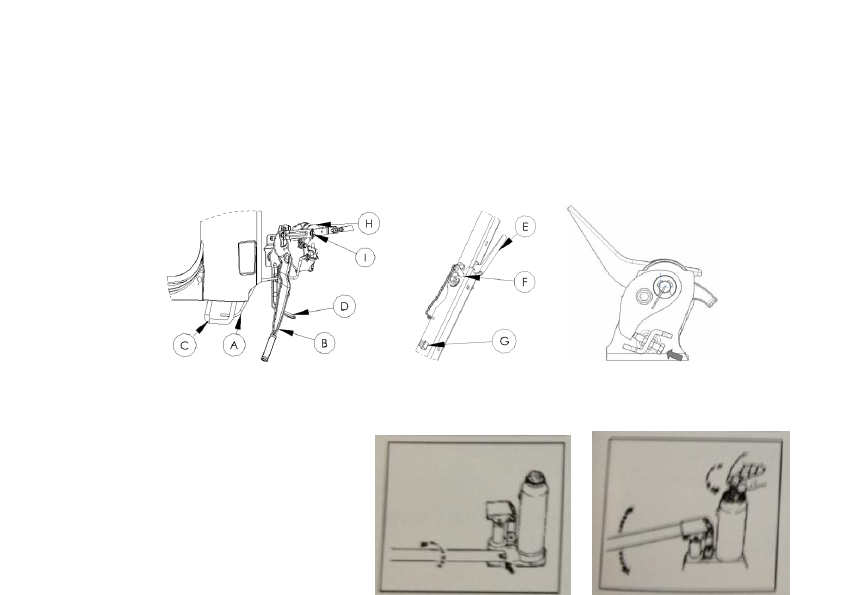

    Рис. 1 Опрокидывание кабины              Рис. 2 Регулировка усилия опрокидывания



Домкрат

Поднятие:  Вставьте  ручку  домкрата



137

в домкрат и качайте ее для поддомкрачивания.

Опускание:  Извлеките  ручку  из  домкрата,  вставьте  открытый  конец  ручки  в  отверстие  для
винта; завинтите против часовой стрелки для ослабления фиксатора и опускания.

Внимание: 1. Превышение грузоподъемности домкрата запрещено!

2. Не поддомкрачивайте автомобиль, стоящий на уклоне
или на рыхлой земле.

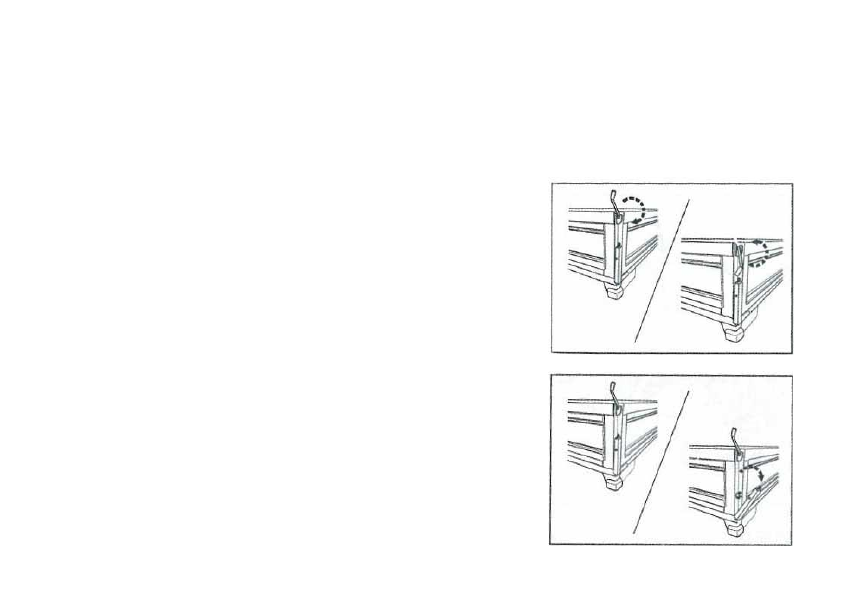

Отсек

1. Откройте/закройте заднюю панель

Поверните  наружу  на  180°  левую  и  правую  рукоятки  для
отпирания  замка,  снимите  заднюю  панель.  Для  закрытия
панели,  закройте  панель,  опустите  рукоятки  до  надежного
запирания.

2. Откройте/закройте левую и правую панели

1. Разблокируйте замок задней панели;

2.  Потяните  пружинную  защелку  назад,  вдоль  узкого
