3.14.6
МоАЗ-4055. Клапан предохранительный гидросистемы
Клапан предохранительный (рисунок 3.14.6) предназначен для поддержания
постоянного давления управления в системе управления от 2 до 3 МПа (от
20 до 30 кгс/см2), как в нейтральном, так и в рабочем режиме.
Клапан предохранительный состоит из корпуса 1
(рисунок 3.14.6) и клапана непрямого действия 5.
При превышении давления выше необходимого, в полости нагнетания «Р»
(рисунок 3.14.6) клапана предохранительного, рабочая жидкость через
отверстия «В» и «Д» воздействует на торец клапана предохранительного 3
и, преодолевая усилие пружины 4, открывает проход из полости переливного
клапана «Г» в полость слива «Т». В результате давление в полости
переливного клапана«Г» падает и переливной клапан 2 открывается,
сбрасывая в сливную магистраль излишки рабочей жидкости.
Регулировка клапана непрямого действия 5 производится при отжатой
контргайке
6 путем вращения винта 7. Давление при этом контролировать по манометру,
подсоединив его к выходу «Е».

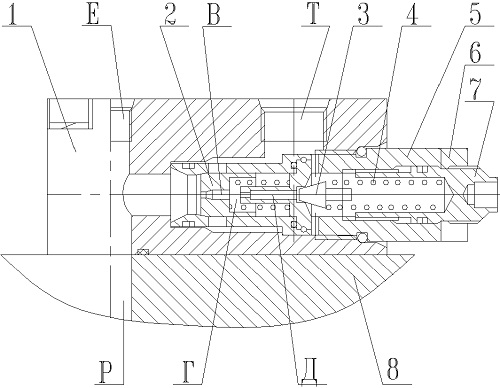

Рисунок 3.14.6 - Клапан предохранительный
1 - корпус; 2 - клапан переливной; 3 - клапан
предохранительный; 4 - пружина; 5 - клапан непрямого действия; 6 -
контргайка; 7 - винт; 8 - насос НШ-10
Р - полость нагнетания; В, Д - отверстие; Е - выход к блоку управления;
Т - полость слива; Г - полость переливного клапана
3.14.7
МоАЗ-4055. Гидроцилиндры
Гидроцилиндры (рисунок 3.14.7) предназначены для перемещения стрелы и
ковша
МПД.
Высокая эффективность и надежность гидроцилиндров обеспечиваются за счет
качества рабочих поверхностей штока 1 и гильзы 4, а также качества
рабочих поверхностей, применяемых уплотнений и колец опорных.
Разборку гидроцилиндра проводят в следующем порядке:
- шток вывести от 300 до 400 мм из цилиндра;
- вывернуть болты 2;
- отвести шайбу упорную 3;
- осадить крышку 5 от 20 до 30 мм внутрь цилиндра и вынуть элементы
сектора 9;
- вынуть из цилиндра шток 1 с поршнем 7.
Сборку гидроцилиндра проводить в обратном порядке. Комплекты уплотнений
10,
11 при отсутствии видимых повреждений не следует демонтировать, так как
после демонтажа из канавок они повторному использованию не подлежат.
При монтаже в переднюю крышку 5 уплотнительное кольцо из полимера,
входящее в комплект 10, необходимо пальцами руки деформировать в одной
плоскости в виде дуги. Кольцо ввести в зону канавки, расправить, а затем
с помощью конусной оправки оконча-тельно придать ему правильную
цилиндрическую форму.
При монтаже на поршень 7 уплотнительного кольца из полимера, входящего в
комплект уплотнений 11 устанавливают с помощью конусной оправки, а затем
с помощью оправки в виде гильзы, внутренним диаметром, равным
внутреннему диаметру цилиндра, осаживают их.

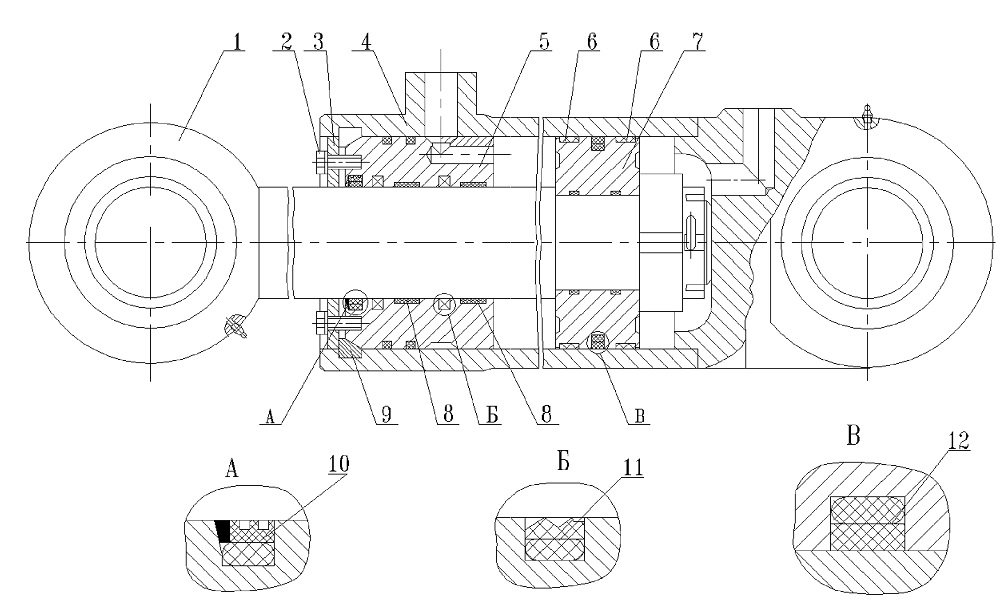

Рисунок 3.14.7 - Гидроцилиндр
1 - шток; 2 - болт; 3 - шайба упорная; 4 -
гильза; 5 - крышка; 6, 8 - кольцо опорное; 7 - поршень; 9 - сектор; 10 -
грязесъемник фирмы «Элконт»; 11, 12 уплотнение фирмы «Элконт»
