3.14.3
МоАЗ-4055. Гидрораспределитель
Гидрораспределитель (рисунок 3.14.3) предназначен для распределения
потока рабочей жидкости от насосов к гидроцилиндрам привода погрузочного
оборудования и для предохранения гидросистемы от перегрузок.

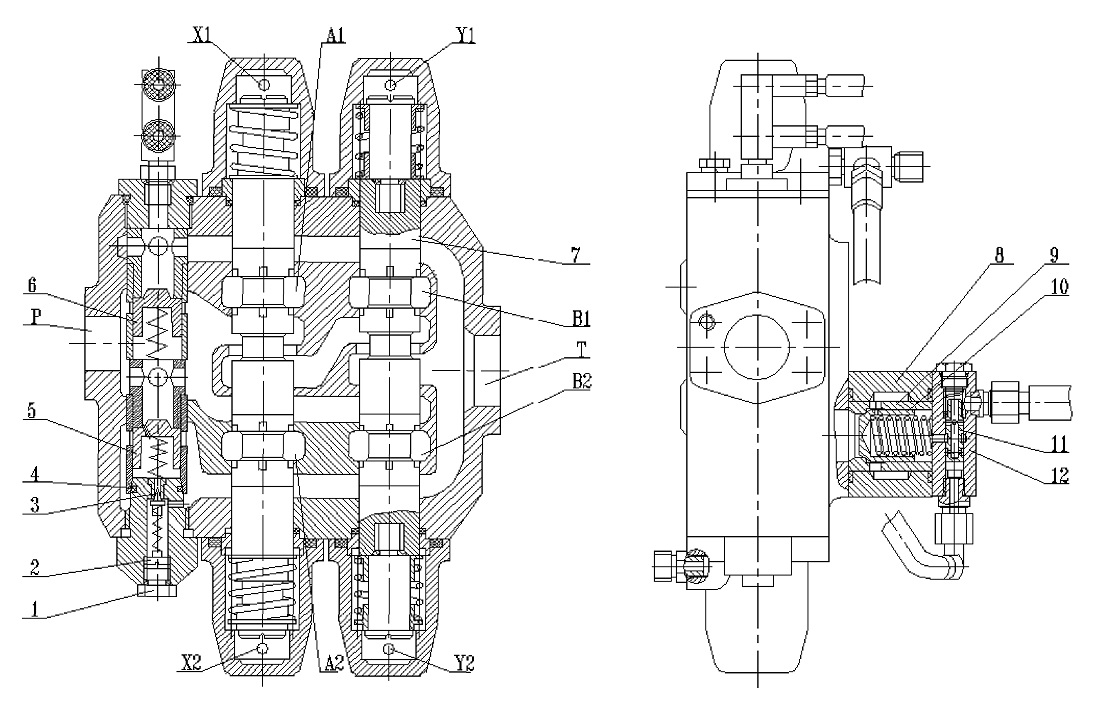

Рисунок 3.14.3 - Гидрораспределитель
Подрисуночный текст к рисунку 3.14.3:
1 - пробка; 2 - винт регулировочный; 3 - клапан предохранительный; 4 -
кольцо уплотнительное; 5 - клапан переливной; 6 - клапан обратный; 7 -
золотник; 8 - гидрозамок управляемый; 9 - гильза; 10 - клапан; 11 -
клапан управляемый; 12 - корпус клапана Р - подвод давления; Т - слив;
А1, А2 - подвод к гидроцилиндру ковша; В1, В2 - подвод к гидроцилиндру
стрелы; Х1, Х2, У1, У2 - подвод управления
Давление настройки предохранительного клапана 3 (18,5±1) МПа
((185±10) кгс/см ). Настройку клапана 3 на требуемое давление
производить поворотом регулировочного винта 2 при максимальных оборотах
двигателя, переведя один из золотников 7 гидрораспределителя в рабочее
положение. При увеличении давления свыше 20 МПа (20 кгс/см ) может
наступить разрушение уплотнительного кольца 4 и потеря давления в
гидросистеме, а также значительно будет уменьшен ресурс работы насосов
гидросистемы.
Для надежного удержания стрелы в поднятом положении и ковша в
запрокинутом положении на корпусе гидрораспределителя установлены
управляемые гидрозамки одностороннего действия 8.
Опускание стрелы вниз и опрокидывание ковша происходит при перемещении
золотников 7 вниз.
Удержание стрелы в поднятом положении и ковша в запрокинутом положении
обеспечивается за счет герметичного прилегания клапана 10 по конусной
поверхности к седлу гильзы 9, а также за счет плотной посадки
управляемого клапана 11 в корпусе клапана 12.
При разборке гидрораспределителя не следует путать местами установку
клапанов
5 и 6. В отличие от клапана 6 клапан 5 имеет у конусной части
дроссельное отверстие диаметром 1,6 мм.
Привод управления гидрораспределителем - гидравлический, через блок
управления (рисунок 3.14.2).
Отводы «а1» и «а2» блока управления (рисунок 3.14.2) соединены с
подводами управления «Х1» и «Х2» золотника распределителя (рисунок
3.14.3), а отводы «а3» и «а4»
- с подводами «У1» и «У2» золотника гидрораспределителя.
