Mitsubishi Lancer (2018). Manual do proprietário - 1





1-2

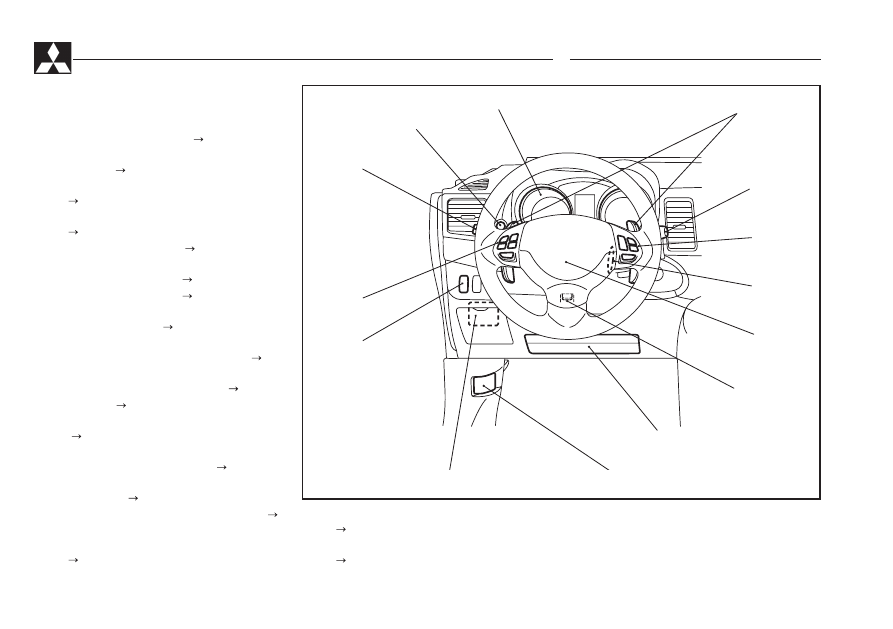

Instrumentos e Controles

(Área do motorista)

  1  –  Painel de instrumentos



pág. 4-2

  2  –  Mudança de marcha no volante de

direção*



pág. 5-17

  3  –  Interruptor do limpador e lavador

 pág. 4-54

  4  –  Interruptores do piloto automático*



pág. 5-26

  5  –  Interruptor de ignição



pág. 5-9

  6  –  Sistema suplementar de segurança

(airbag do motorista)



pág. 3-24

      Interruptor da buzina



pág. 4-61

  7  –  Alavanca de ajuste do volante de

direção regulável



pág. 5-6

  8  –  Sistema suplementar de segurança –

airbag para o joelho do motorista*



pág. 3-24

  9  –  Alavanca de liberação do capô



pág. 9-3

 10  –  Fusíveis



pág. 9-19

 11 –  Interruptor de nivelamento dos faróis*

   pág. 4-48

 12  –  Interruptores de controle remoto de

áudio do volante de direção*   pág. 6-13

 13  –  Interruptor combinado dos faróis e

comutador



pág. 4-43

      Alavanca dos indicadores de direção



pág. 4-50

      Interruptor do farol de neblina dianteiro*



 pág. 4-53

Ah5102520

      Interruptor do lavador dos faróis*



pág. 4-60

 14  –  Interruptor do painel multi-informação



pág. 4-5

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1-3

Instrumentos e Controles

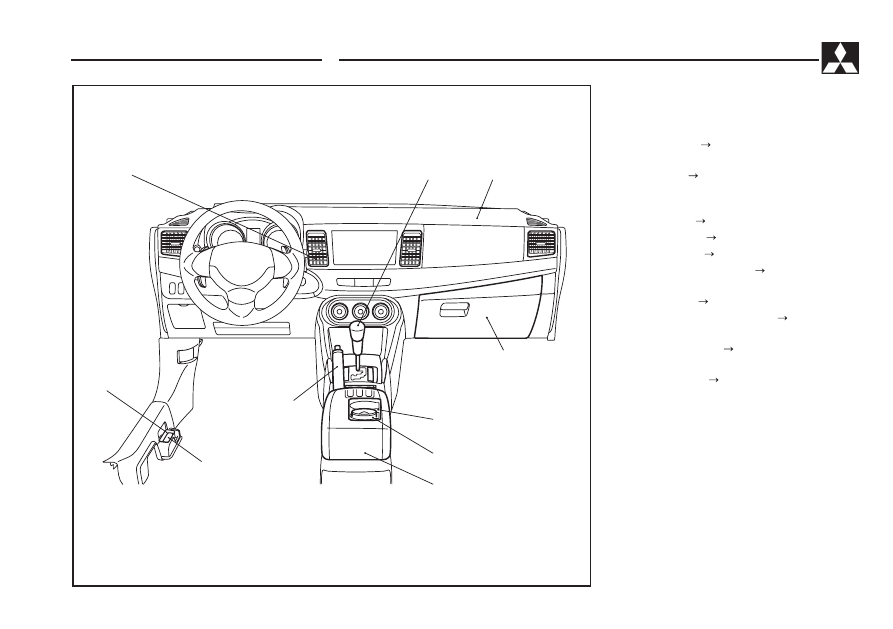

(Painel de Instrumentos)

  1  – Ventilação   pág. 6-2
  2  –  Alavanca de mudanças ou alavanca

seletora   pág. 5-13, 5-14

  3  –  Sistema de segurança suplementar

– airbag (para o banco do passageiro

dianteiro)   pág. 3-24

  4  –  Porta-luvas   pág. 6-21



5  –  Porta-copo   pág. 6-24

  6  –  Cinzeiro destacável*   pág. 6-17
  7  –  Porta-objetos do console do

assoalho*   pág. 6-23

  8  –  Freio de estacionamento   pág. 5-3
  9  –  Alavanca de liberação da portinhola de

abastecimento   pág. 1-22

 10  –  Alavanca de liberação da tampa do

porta-malas   pág. 2-13

Ah5102546

1

2

3

4

5

7

8

9

6

10

1-4

Instrumentos e Controles

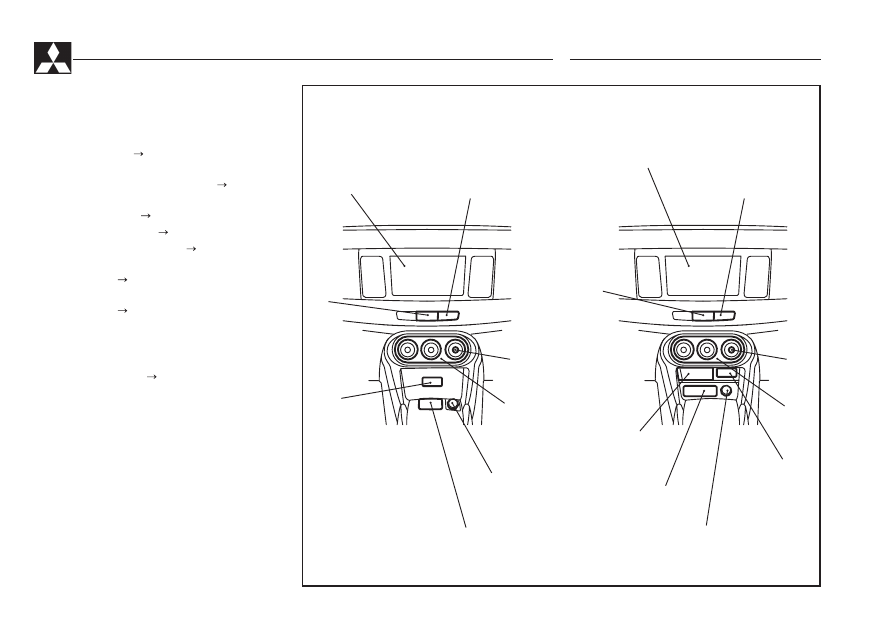

(Painel Central)

  1  –  Interruptor das luzes de

advertência   pág. 4-53

  2  –  Luz de advertência do cinto de seguran-

ça do passageiro dianteiro*   pág. 3-10

  3  –  Interruptor do desembaçador do

vidro traseiro   pág. 4-60

  4  –  Ar-condicionado   pág. 6-5
  5  –  Acendedor de cigarro   pág. 6-17
  6  –  Porta-objetos no console

dianteiro   pág. 6-22

  7  –  Bandeja no console

dianteiro   pág. 6-22

  8  –  Sistema de áudio* pág. 6-12
      Sistema de áudio com
      DVD e GPS* pág. 6-13
  9  –  Tomada USB*   pág. 6-16

Ah5000899

Tipo 1

Tipo 2

1

1

2

2

7

5

5

3

4

3

4

6

6

8

8

9

9

1-5

Ah5001173

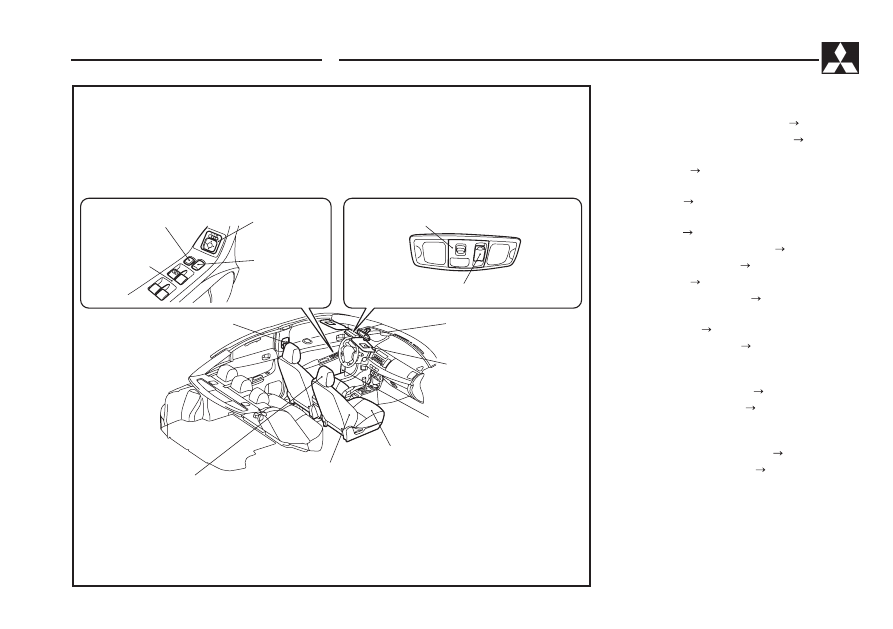

Interior

  1  –  Interruptor do vidro elétrico   pág. 2-20
  2  –  Interruptor da trava do vidro   pág. 2-21
  3  –  Interruptor dos retrovisores externos

elétricos   pág. 5-8

  4  –  Interruptor do travamento central das

portas*   pág. 2-10

  5  –  Luz dianteira e luz de

leitura*   pág. 6-19, 9-36

  6  –  Interruptor do teto solar*   pág. 2-22
  7  –  Retrovisor interno   pág. 5-6
  8  –  Para-sol   pág. 6-16
      Espelho de cortesia   pág. 6-16
  9  –  Porta-copo (para os bancos

dianteiros)   pág. 6-24

 10  –  Bancos dianteiros   pág. 3-4
 11  –  Sistema de segurança

suplementar - Airbag lateral

(Bancos dianteiros)*   pág. 3-29

 12  –  Apoio para cabeça   pág. 3-6
 13  –  Ancoragem ajustável

do cinto de segurança

(para o banco dianteiro)   pág. 3-11

      Cintos de segurança   pág. 3-8

1

2

3

4

5

6

7

8

9

10

11

12

13

1-6

Ah5001199A

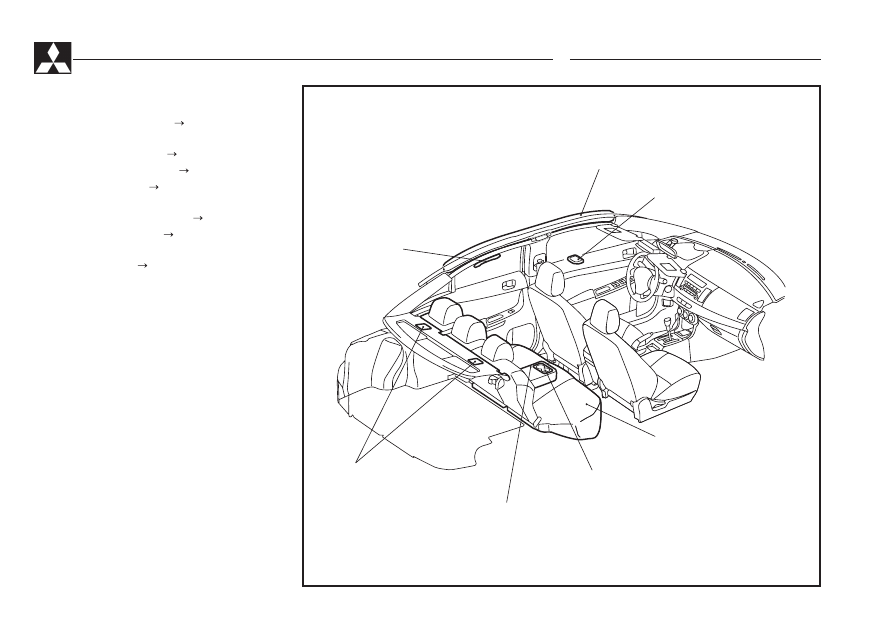

Interior

  1  –  Alça de assistência   pág. 6-25
  2  –  Sistema suplementar de segurança -

Airbag de cortina*   pág. 3-29

  3  –  Luz interna traseira*   pág. 6-20, 9-37
  4  –  Banco traseiro   pág. 3-5
  5  –  Porta-copo*

(para o banco traseiro)   pág. 6-24

  6  –  Descansa-braço*   pág. 3-6
  7  –  Ancoragem para sistema de segurança

de crianças*   pág. 3-17

1

2

3

5

5

6

7

1-7

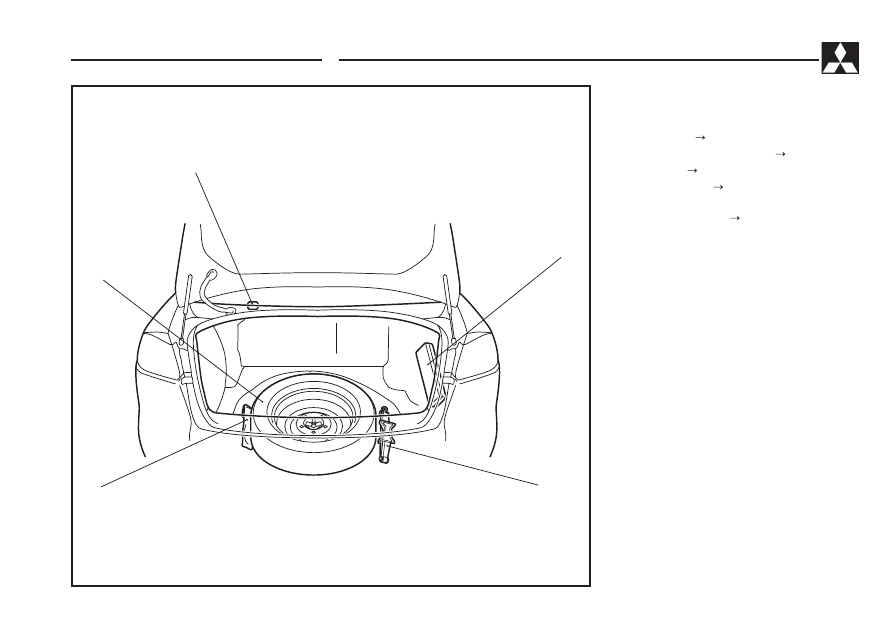

Área do porta-malas

  1  – Luz do compartimento de

bagagem   pág. 9-37

  2  –  Triângulo de segurança*   pág. 8-19
  3  –  Macaco   pág. 8-6
  4  –  Ferramentas   pág. 8-6
  5  –  Pneu/roda sobressalente de

uso temporário*   pág. 8-8

Ah5000903

1

4

5

3

2

1-8

Tipo 1

Tipo 2

1

1

3

3

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

4

4

2

2

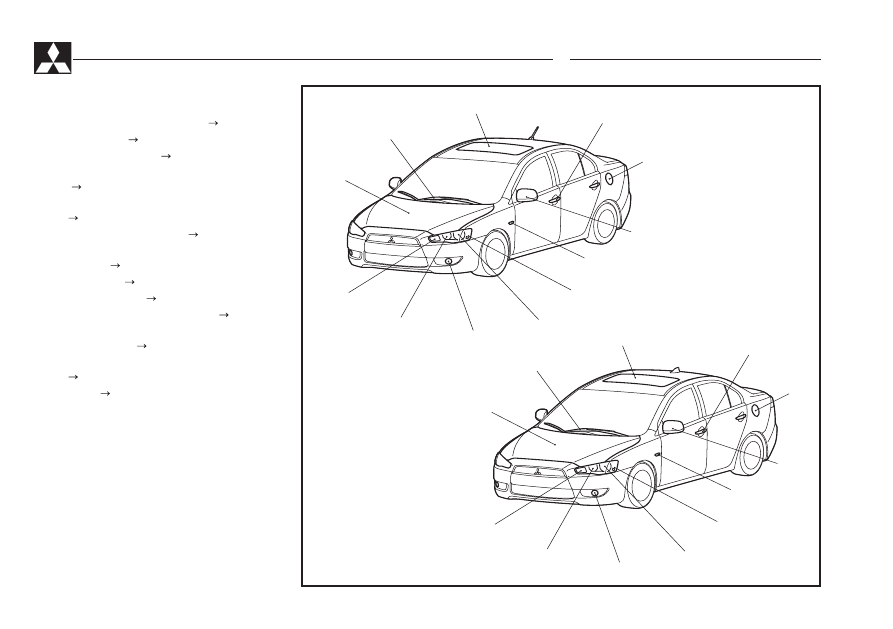

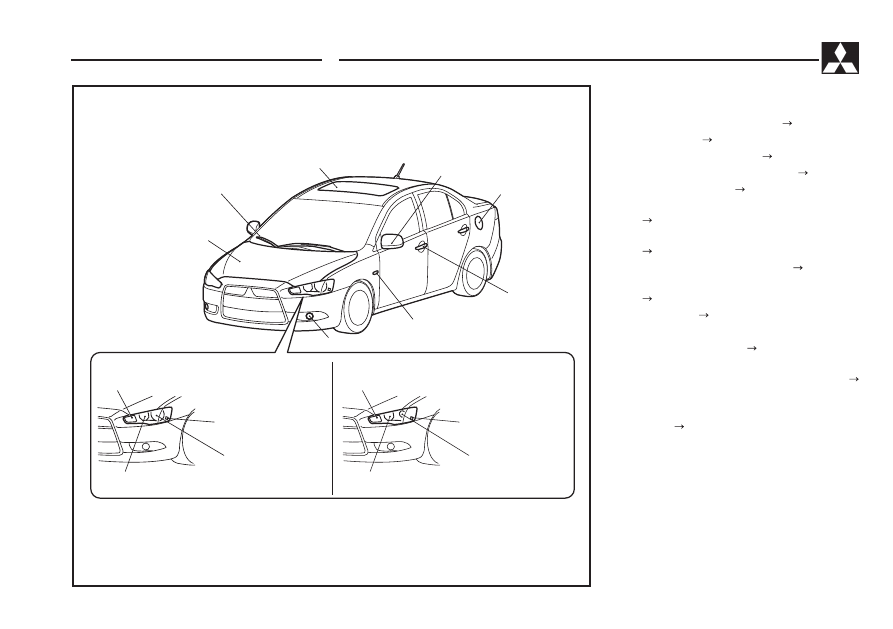

Exterior (Dianteira)

  1  –  Limpadores do para-brisa   pág. 9-17
  2  –  Teto solar*   pág. 2-22
  3  –  Trava e destrava   pág. 2-8
      Sistema de entrada sem chave

   pág. 2-5

  4  –  Abastecimento de combustível

 pág. 1-21

  5  –  Retrovisores externos   pág. 5-8
  6  –  Indicadores de direção

laterais   pág. 9-24

  7  –  Lanternas   pág. 9-30
  8  –  Faróis, baixos   pág. 4-43, 9-24, 9-27
  9  –  Faróis de neblina dianteiros   pág.

4-53, 9-24, 9-32

 10  –  Faróis, altos   pág. 4-43, 9-24, 9-27
 11  –  Luzes indicadoras de direção dianteiras

 pág. 4-50, 9-24, 9-31

 12    –  Capô   pág. 9-3

1-9

AA5101767

Exterior (Dianteira)

  1  –  Limpadores do para-brisa   pág. 9-17
  2  –  Teto solar*   pág. 2-22
  3  –  Retrovisores externos   pág. 5-8
  4  –  Abastecimento de combustível   pág. 1-21
  5  –  Trava e destrava   pág. 2-10
      Sistema de entrada sem chave

 pág. 2-5

  6  –  Indicadores de direção laterais

 pág. 9-24

  7  –  Faróis de neblina dianteiros   pág. 9-32
  8  –  Indicadores de direção dianteiros

 pág. 9-31

  9  –  Lanternas   pág. 9-30
 10  –  Faróis baixos – pág. 9-26
 11  –  Faróis, alto e baixo   pág. 9-28
 12  –  Luzes com curvatura (Sistema de

Iluminação Dianteira Adaptativa AFS)*

pág. 9-28

 13 –  Faróis altos – pág. 9-27
 14    –  Capô   pág. 9-3

Tipo 2

1

2

3

4

5

6

7

14

8

8

9

11

9

12

13

10

Exceto farol de descarga de alta intensidade

Farol de descarga de alta intensidade

1-10

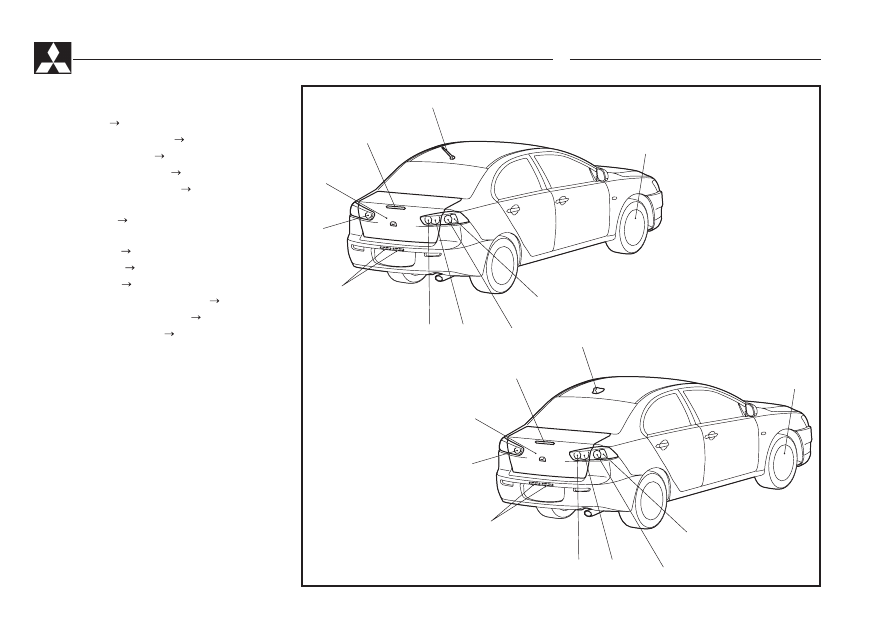

Exterior (Traseira)

  1  –  Antena   pág. 9-16
  2  –  Pressão dos pneus   pág. 9-12
      Troca de pneus   pág. 9-13
      Rodízio dos pneus   pág. 9-14
      Correntes para neve   pág. 9-15
  3  –  Indicadores de direção

traseiros   pág. 9-34

  4  –  Luz do freio e

lanternas   pág. 9-34

  5  – Lanternas   pág. 9-35
  6  –  Luz de ré   pág. 9-35
  7  –  Luzes da placa de licença   pág. 9-35
  8  –  Tampa do porta-malas   pág. 2-11
  9  – Luz do brake light   pág. 9-25

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

6

6

Tipo 1

Tipo 2

1-11

Instalação de acessórios

Antes de instalar qualquer acessório, consulte a

sua Concessionária  MITSUBISHI MOTORS.

l

  A instalação de acessórios, peças opcionais

etc. somente deve ser feita dentro dos limites

prescritos nas leis de seu país e de acordo com

as diretrizes e advertências constantes nos

documentos que acompanham este veículo.

  Somente devem ser instalados em seu veí-

culo acessórios aprovados pela  MITSUBISHI

MOTORS.

l

  Instalação inadequada de componentes elé-

tricos pode causar incêndio. Portanto, veja o

item “Modificações/Alterações nos sistemas

elétrico e de combustível”, nesta página.

l

  Para usar um sistema de comunicação do tipo

telefone celular ou rádio transmissor dentro

do veículo é necessário a instalação correta

de uma antena externa específica. Quando o

telefone celular ou o rádio transmissor é usado

dentro do veículo somente com uma antena

interna, ele pode interferir com o sistema

elétrico do veículo e afetar negativamente

as operações de segurança do veículo.

l

  Pneus e rodas fora das especificações reco-

mendadas não devem ser utilizados.

  Consulte o capítulo “Dados Técnicos” para

informações sobre rodas e  tipos de pneus

recomendados.

l

  Leia o manual do acessório antes da instalação

de acessórios, peças ou outras modificações

no veículo.

Modificações / Alterações

nos sistemas elétrico e de

combustível

A MITSUBISHI MOTORS fabrica veículos de alta

qualidade e seguros. Consequentemente, para

manter a qualidade e a segurança, é muito im-

portante que a instalação de qualquer acessório

ou qualquer modificação que envolva o sistema

elétrico ou de combustível seja feita dentro das

diretrizes da MITSUBISHI MOTORS.

ATENÇÃO

Consulte uma Concessionária MITsubIshI

MOTORS  a  respeito  de  qualquer  modifi-

cação.
Se os fios interferirem com a carroceria do

veículo ou forem utilizados métodos inade-

quados para instalação (sem inclusão de

fusíveis protetores etc.), equipamentos ele-

trônicos podem ser prejudicados, resultando

em incêndio ou outro acidente.

Pontos importantes!

Devido ao grande número de acessórios e peças

de reposição de diversos fabricantes existentes

no mercado, não é possível, tanto para a HPE

Automotores do Brasil Ltda. como também para

a  Concessio nária  MITSUBISHI MOTORS, saber

se a instalação dessas peças afeta a segurança

do seu veículo MITSUBISHI MOTORS.
Mesmo quando  essas peças  são oficialmente

autorizadas ou uma simples inspeção permite

observar a fixação ou instalação dessas peças,

não se pode concluir que a segurança ao dirigir

não foi afetada.
Considere também que não existe uma con-

fiabilidade básica nessa peça. Somente peças

(de reposição originais MITSUBISHI MOTORS

ou acessórios MITSUBISHI), que sejam reco-

mendadas e liberadas por uma Concessionária

MITSUBISHI MOTORS, bem como instaladas

por uma Concessionária MITSUBISHI MOTORS,

podem garantir que foram atendidas as condi-

ções ideais de segurança. O mesmo abrange

também modificações nos veículos MITSUBISHI

MOTORS  referentes  às  especificações  da  fá-

brica. Para sua segurança, nestes casos você

só  deve  efetuar  modificações  de  acordo  com

as  recomendações  de  uma  Concessionária

MITSUBISHI MOTORS.

1-12

Transporte de carga

Cuidados ao transportar carga

ATENÇÃO

l

  Não  transporte  carga  ou  bagagem  mais

alta que o encosto do banco. Certifique

que a carga ou a bagagem não se mova

com o veículo em movimento.

  Se a visão traseira estiver bloqueada e a

carga ou a bagagem for atirada para dentro

do compartimento de passageiros, em

caso de uma freada repentina, pode levar

a um acidente sério com ferimentos.

l

  Transporte carga ou bagagem pesada na

frente do veículo. Se o transporte na trasei-

ra do veículo é muito pesado, a condução

do veículo pode ficar instável.

Peças Genuínas

Não troque por peças substitutas.
A MITSUBISHI MOTORS se esforça cada vez

mais para oferecer a você um veículo de altíssi-

ma qualidade e confiabilidade. Não quebre esse

compromisso com a qualidade e a confiabilidade

usando peças substitutas.
Use sempre Peças Genuínas MITSUBISHI,

projetadas e fabricadas para manter o alto de-

sempenho do seu veículo. O funcionamento dos

componentes do veículo pode ser menos eficiente

no caso de uso de peças não genuínas.
Não usar Peças Genuínas MITSUBISHI pode

invalidar qualquer reclamação futura em garantia.

A MITSUBISHI MOTORS não se responsabiliza

por qualquer mau funcionamento em seu

veículo, ocasionado pelo uso indevido de peças

substitutas, ao invés do uso adequado de Peças

Genuínas MITSUBISHI.
Na Concessionária MITSUBISHI MOTORS

você pode contar com a orientação correta e a

instalação das Peças Genuínas por profissionais

altamente especializados.

As Peças Genuínas MITSUBISHI são identifica-

das por estas marcas e estão disponíveis nas

Concessionárias MITSUBISHI MOTORS.

1-13

Instruções de segurança

para o manuseio de óleo do

motor

ADVERTÊNCIA

l

   O contato prolongado e repetido pode

causar sérios problemas na pele, inclusive

dermatites e câncer.

l

  Evite o contato do óleo com a pele, sempre

que possível, e lave muito bem depois de

qualquer contato.

l

  Mantenha fora do alcance das crianças.

Direção, álcool e

medicamentos

Dirigir sob o efeito do álcool é uma das mais

frequentes causas de acidente. A sua habilidade

de direção pode ficar seriamente prejudicada,

se o nível de álcool no sangue estiver acima do

máximo permitido por lei. Se você beber, não

dirija. Peça para um motorista que não bebeu

levar o seu carro, chame um táxi, um amigo ou

use um transporte coletivo. Beber café ou tomar

um banho frio não deixarão o motorista sóbrio.
Da mesma forma, remédios com ou sem receita

afetam sua ATENçãO, percepção e tempo de

reação. Consulte o médico antes de dirigir sob

a influência de qualquer medicação.

ADVERTÊNCIA

NuNCA bEbA E DIRIjA.
Sua percepção fica menos aguçada, os refle-

xos lentos e seu julgamento prejudicado.

Técnicas para uma direção

segura

Proteção total e direção segura não podem ser

totalmente asseguradas. Entretanto, recomen-

damos que você tenha atenção extra com os

seguintes pontos:

Cintos de segurança

Antes de dar partida no veículo, certifique-se que

você e os outros ocupantes estejam usando os

cintos de segurança.

1-14

AA0054085

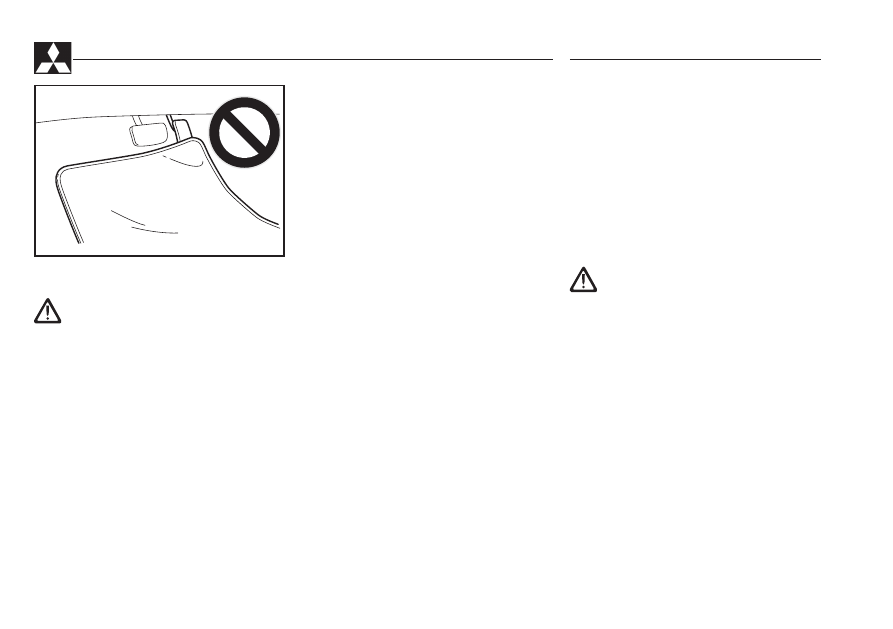

Tapetes

ADVERTÊNCIA

l

  Mantenha os tapetes longe dos pedais,

instalando os tipos corretos para seu

veículo.

  Para evitar que os tapetes deslizem fora

da posição, prenda-os seguramente com o

gancho existente no carpete do veículo.

  Observe que se o tapete deslizar fora da

posição sobre o pedal do acelerador ele

pode prejudicar o acionamento do pedal

e causar um acidente grave.

Direção durante o inverno

l



Inspecione a bateria, incluindo terminais e

cabos. Sob frio extremo, a bateria perde

potência e a partida e a condução do veículo

exigem mais da bateria.

  Antes de dirigir o veículo, verifique se o motor

está na rotação adequada e se a luz dos faróis

está normal. Carregue ou substitua a bateria,

se necessário. Sob frio extremo, é possível que

a bateria com carga muito baixa congele.

ADVERTÊNCIA

A  bateria  libera  gás  hidrogênio  explosivo.

Qualquer  faísca  ou  chama  pode  cau-

sar  uma  explosão  da  bateria,  causando

ferimentos  graves  ou  fatais.  use  sempre

roupas de proteção e máscara para o rosto

ao trabalhar na bateria ou peça a um técnico

especializado que faça isso.

Transportando crianças no veículo

l

  Nunca deixe seu veículo sozinho, com a chave

na ignição e crianças no veículo. As crianças

podem mexer nos controles e causar um

acidente.

l

  Certifique-se que bebês e crianças estejam

adequadamente seguros, de acordo com

a legislação e regulamentos, para máxima

proteção em caso de acidente. (Veja página

3-12, neste manual).

l

  Evite que as crianças brinquem no comparti-

mento de bagagens. É muito perigoso permitir

que elas brinquem nesse local com o veículo

em movimento.

Transporte de bagagens

Ao transportar bagagens, tome cuidado para

que elas não ultrapassem a altura dos encostos.

Isto é perigoso, não somente por obstruir a visão

traseira mas também porque a bagagem pode

ser atirada no compartimento de passageiros em

freadas repentinas.

1-15

l

   Aqueça  suficientemente  o  motor. Após  dar

a partida no motor, deixe-o aquecer por um

tempo curto, para distribuir óleo a todos os

cilindros e ao turbo. Dirija então o veículo

lentamente.

  Transmissões  manuais  podem  apresentar

problema de mudança de marcha no inver-

no. Isto é normal e a mudança de marchas

fica  mais  fácil  conforme  a  transmissão  se

aquece.

  Mantenha baixas velocidades no início,

para que o óleo da transmissão, da caixa

de transferência e do eixo traseiro tenham

tempo para se espalhar a todos os pontos

de lubrificação.

l

  Verifique o anticongelante do motor.

  Se não houver líquido de arrefecimento

suficiente devido a vazamento ou por supe-

raquecimento do motor, adicione anticonge-

lante etilenoglicol de boa qualidade e água.

A mistura recomendada é cerca de 50 % de

água e 50 % de anticongelante. Use uma

concentração maior (não superior a 60 %)

quando a temperatura externa for -35 °C ou

inferior.  Quando  o  motor  está  sendo  muito

exigido (por exemplo, durante condução em

trechos montanhosos e/ou quando a tempe-

ratura externa for alta), use a concentração

de 50 %. Esta mistura fornece proteção

adequada contra corrosão e ebulição.

ADVERTÊNCIA

Nunca abra a tampa do radiador quando ele

estiver quente, pois podem ocorrer queima-

duras graves.

l

 A

MITSUBISHI MOTORS recomenda que os

pneus originais sejam substituídos por pneus

da  mesma  especificação,  com  composto

de alta aderência e que proporcionam uma

condução superior.

Informações sobre o veículo

Mantenha um registro do número do chassi e

do  VIN  (número  de  identificação  do  veículo),

pois essa informação será muito útil no caso de

furto do veículo.

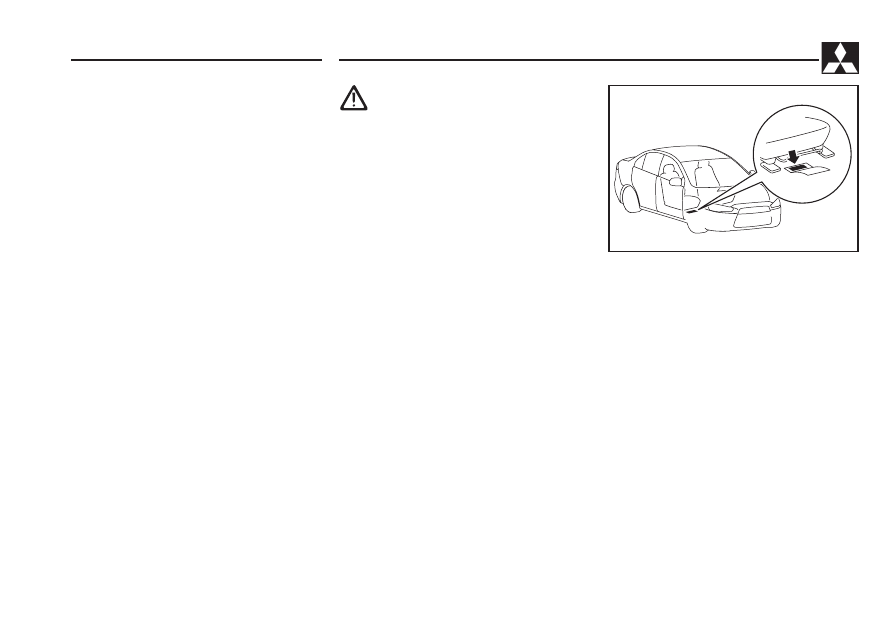

Número de identificação do veículo

O número de identificação do veículo está loca-

lizado conforme a ilustração.

Gravado:

 no para-brisa, nos vidros das portas

e no vidro traseiro.

Etiquetas  destrutíveis:

na coluna da porta

dianteira, lado do passageiro; e no comparti-

mento do motor.

AA0085528

1-16

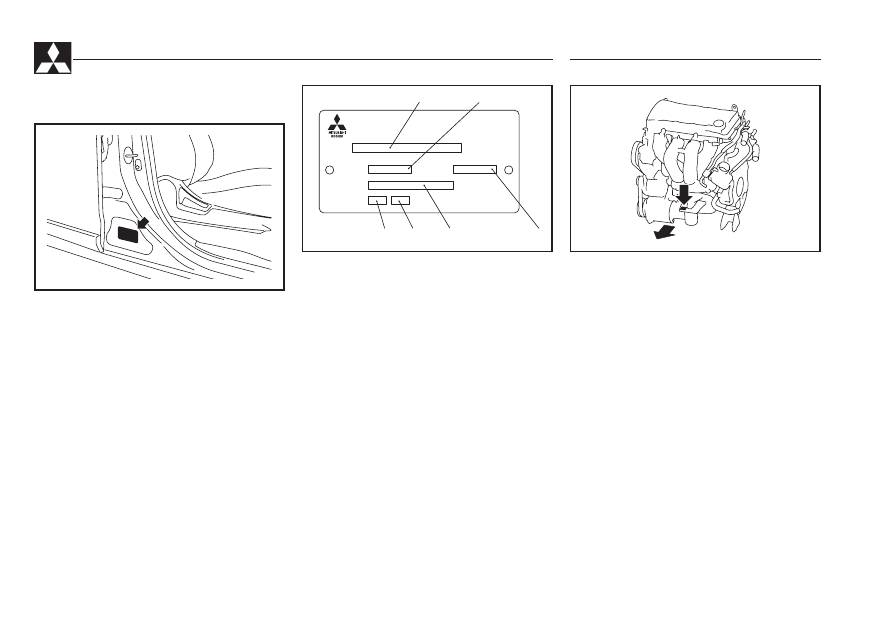

Esta placa está fixada conforme mostra a ilus-

tração.
A placa mostra o código do modelo, tipo de motor,

transmissão e código de cor da carroceria.

1 – Código do modelo
2 – Código do modelo motor
3 – Código do modelo transmissão e eixo
4 – Código do interior
5 – Código de opcional
6 – Código do acabamento exterior

Ag0009504

A  placa  de  identificação  com  informações  do

veículo está localizada conforme a ilustração.

AA0080099

Número do motor

O número do motor está gravado no bloco de

cilindros conforme a ilustração.

Frente do veículo

Placas de identificação com

informações do veículo

HPE Automotores do Brasil Ltda.

MODELO

EXTERIOR

TRANSMISSÃO

EIXO

MOTOR

COR. INTERIOR

OPCIONAIS

1

2

3

4

5

6

1-17

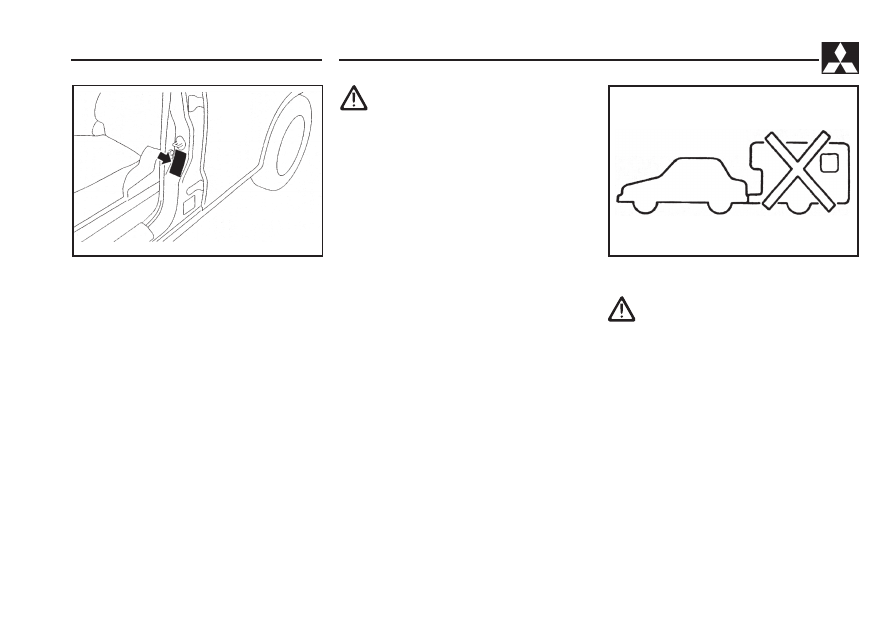

Etiqueta com informações sobre

pneus

Esta etiqueta mostra o tamanho e a pressão re-

comendados para os pneus originais do veículo.

Para maiores informações, consulte “Pneus” na

página 9-12.

AA0001656

ADVERTÊNCIA

l

  Para reduzir o risco de ferimentos graves

ou fatais, o peso combinado do motorista,

passageiro e carga nunca deve exceder

a capacidade de carga do veículo.

l

  Exceder a capacidade de carga afeta

adversamente o desempenho do veículo,

incluindo o manuseio e a frenagem, po-

dendo causar um acidente.

l

  Não  leve  carga  ou  bagagem  mais  alta

do que a parte superior do encosto e

certifique-se que a carga ou bagagem não

possa se mover quando o veículo estiver

em movimento.

  Se a visibilidade traseira for bloqueada ou

a carga for lançada no compartimento de

passageiros durante uma freada repentina,

pode  ocorrer  um  acidente  grave  ou  até

fatal.

l

  Coloque  a  carga  ou  bagagem  na  área

apropriada do veículo, tentando distribuí-la

igualmente.

TA0002160

Reboque de trailer

ADVERTÊNCIA

Não use este veículo para rebocar um trailer.

Pode não ser possível manter o controle ou

obter uma frenagem adequada.

















Content      ..      1       2         ..





///////////////////////////////////////
