DTC SET CONDITIONS Logic Flow Chart ZK603810AA00 Good Malfunction Start End No Yes Yes No Continuous failure for 0.3sec Output voltage < 0.2V(main) Check Condition ⦆ Ignition switch is "ON" position. Judgement Criterion ⦆ Accelerator pedal position sensor (main) output OBD-II DRIVE CYCLE PATTERN None. TROUBLESHOOTING HINTS (The most likely ⦆ Accelerator pedal position sensor failed. ⦆ Connector damage. ⦆ Harness damage. ⦆ ECM failed.

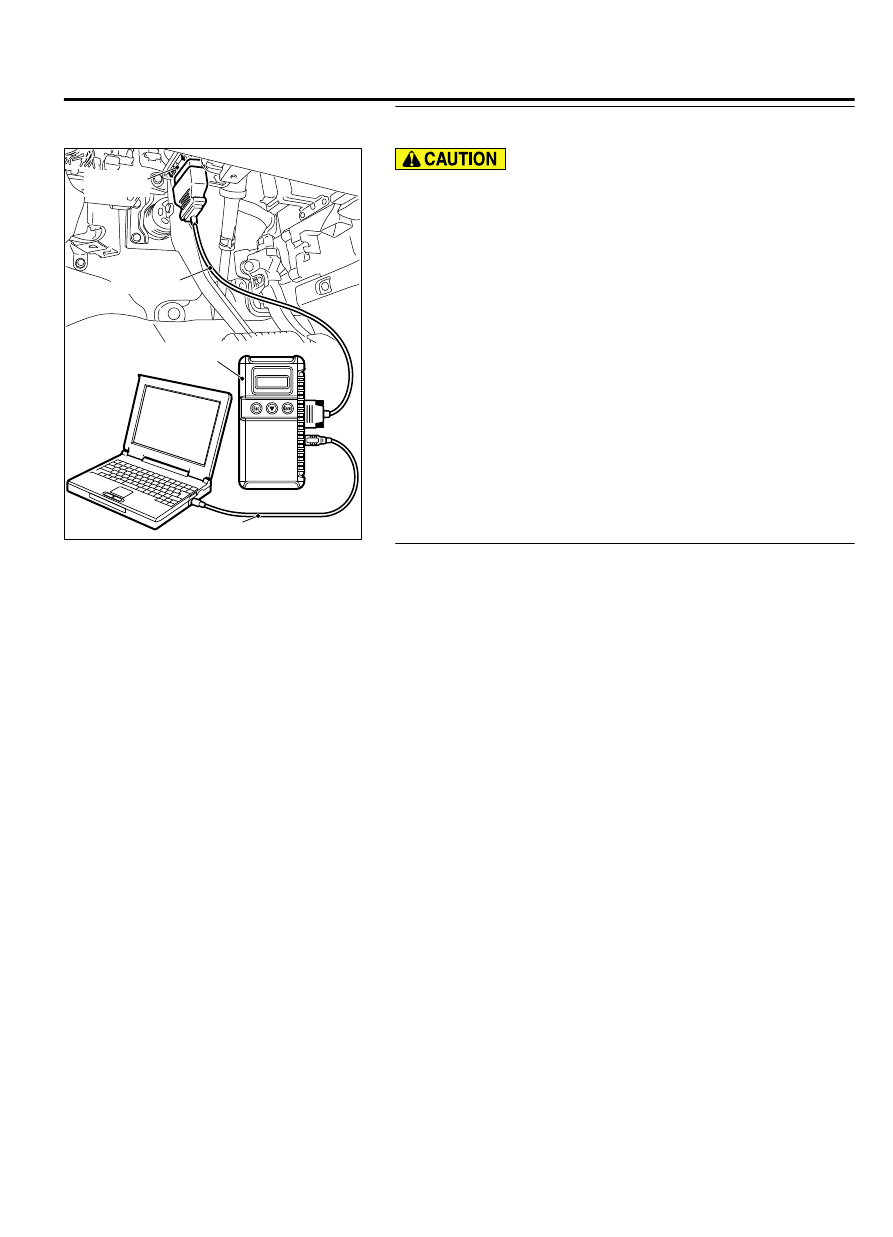

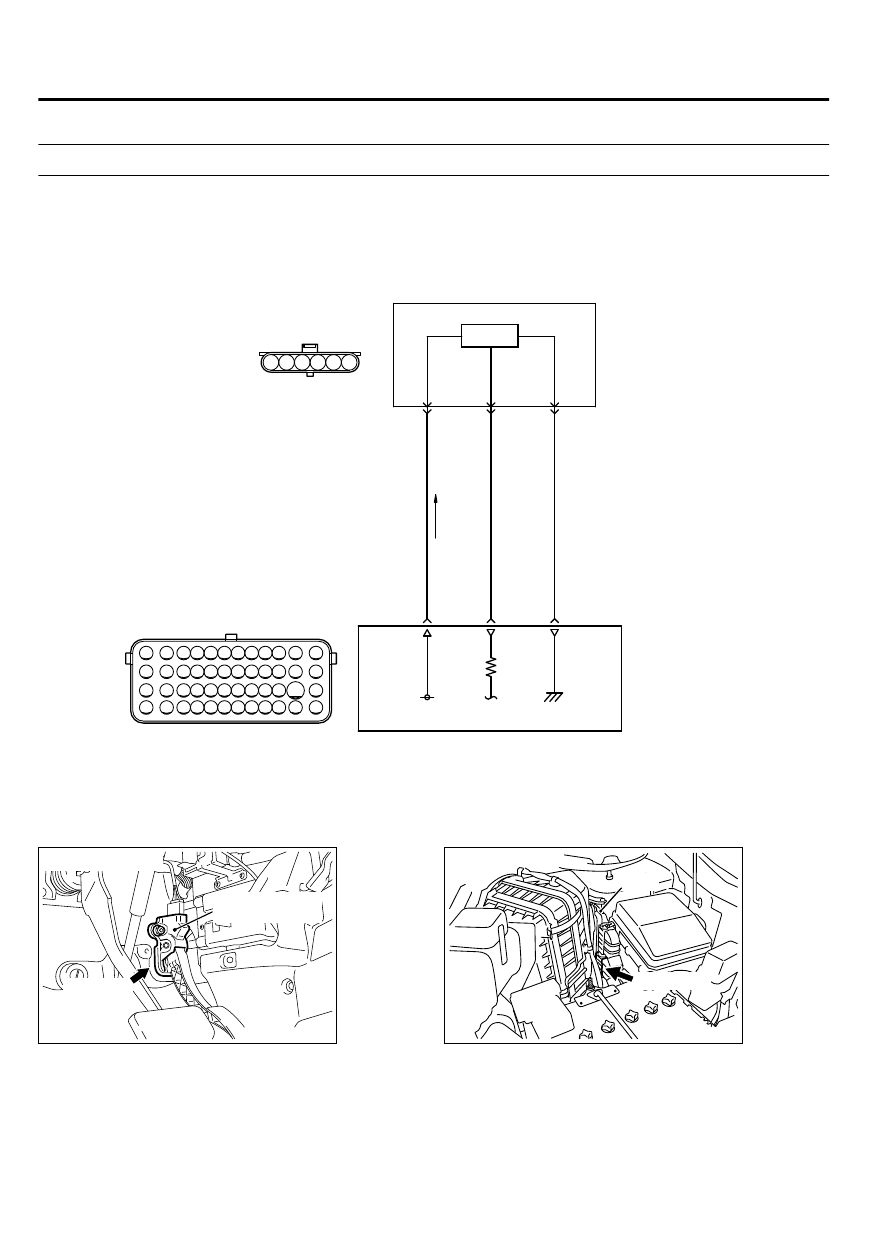

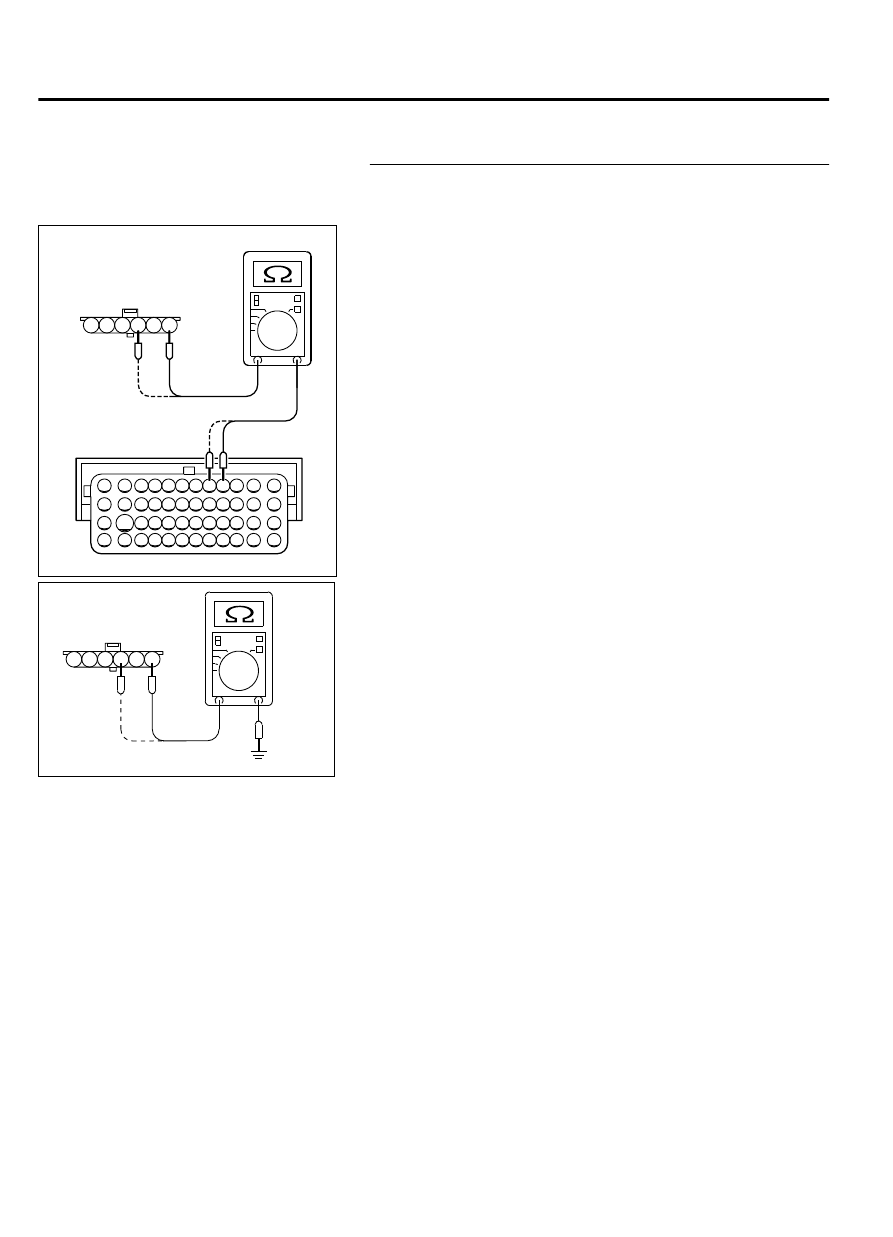

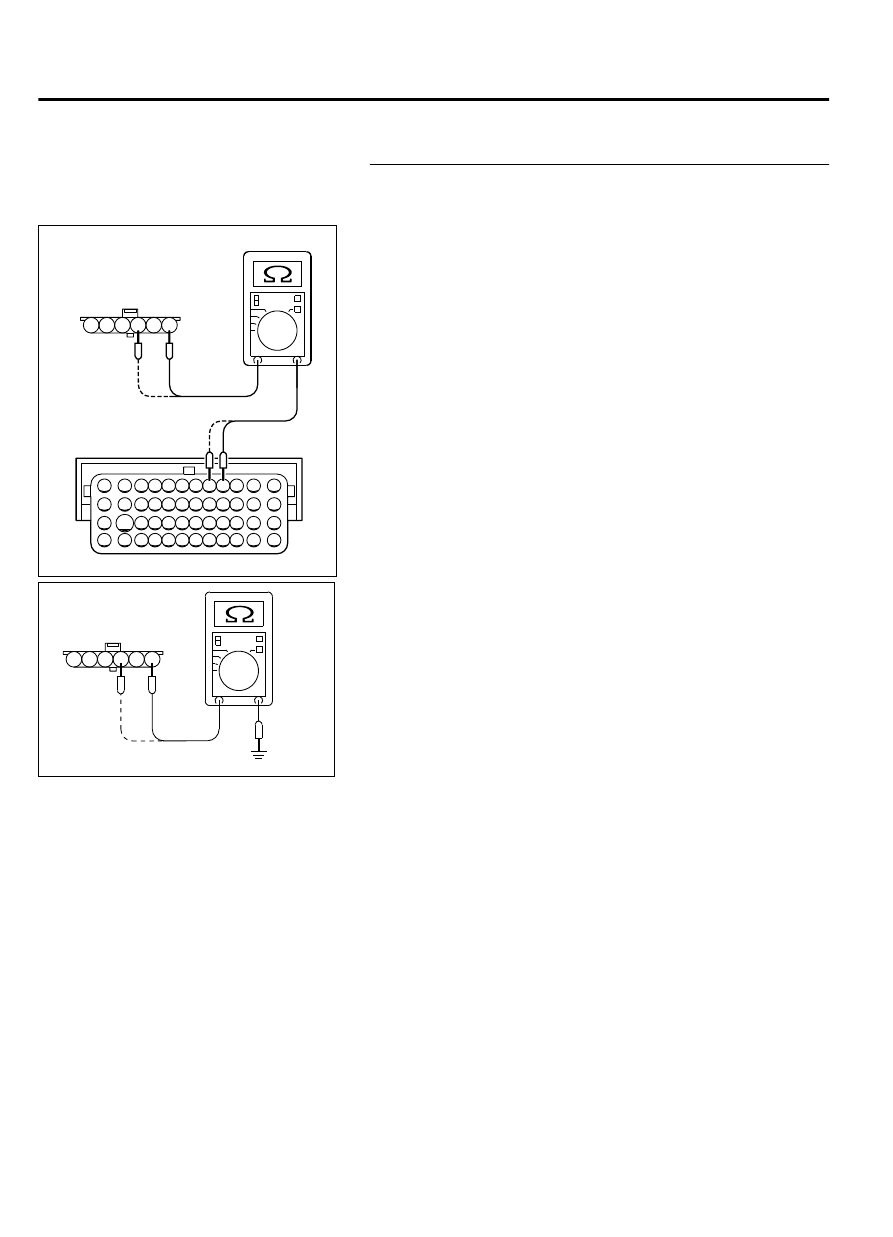

DIAGNOSIS Required Special Tools: ⦆ MB991958: Scan Tool (M.U.T.-III Sub Assembly) ⦆ MB991824: V.C.I. ⦆ MB991827: USB Cable ⦆ MB991910: Main Harness A STEP 1. Check harness connector C-123 at accelerator Q:Is the harness connector in good condition? MULTIPORT INJECTION SYSTEM (MFI) <DIAGNOSIS> 13Ab-699 DIAGNOSTIC TROUBLE CODE PROCEDURES |
