Mitsubishi Outlander XL. Manual - part 87

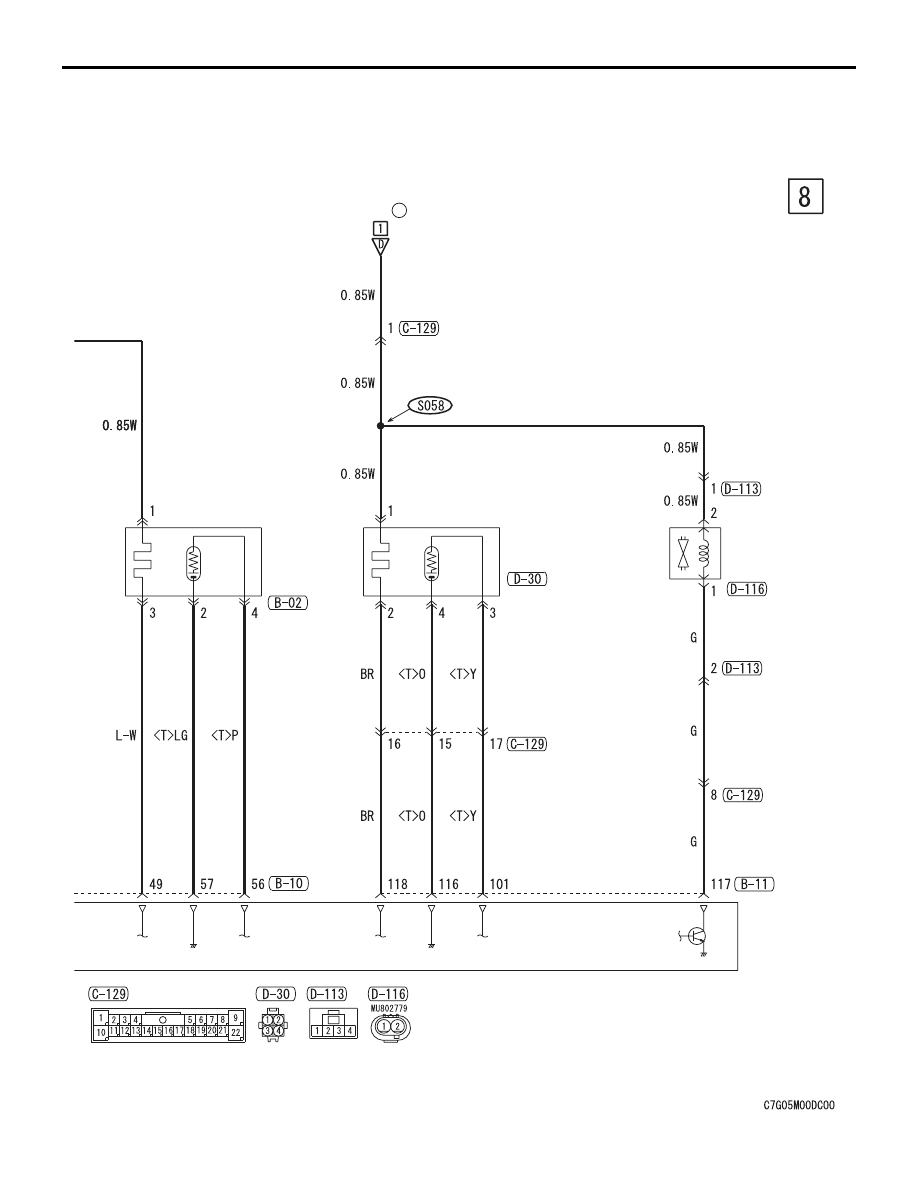

MFI SYSTEM

CIRCUIT DIAGRAMS

90-45

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE

RELAY BOX

(FUSE     )

20

CENTER EXHAUST
PIPE HEATED
OXYGEN SENSOR

EVAPORATIVE
EMISSION
VENTILATION
SOLENOID

RIGHT BANK
HEATED
OXYGEN
SENSOR
(REAR)

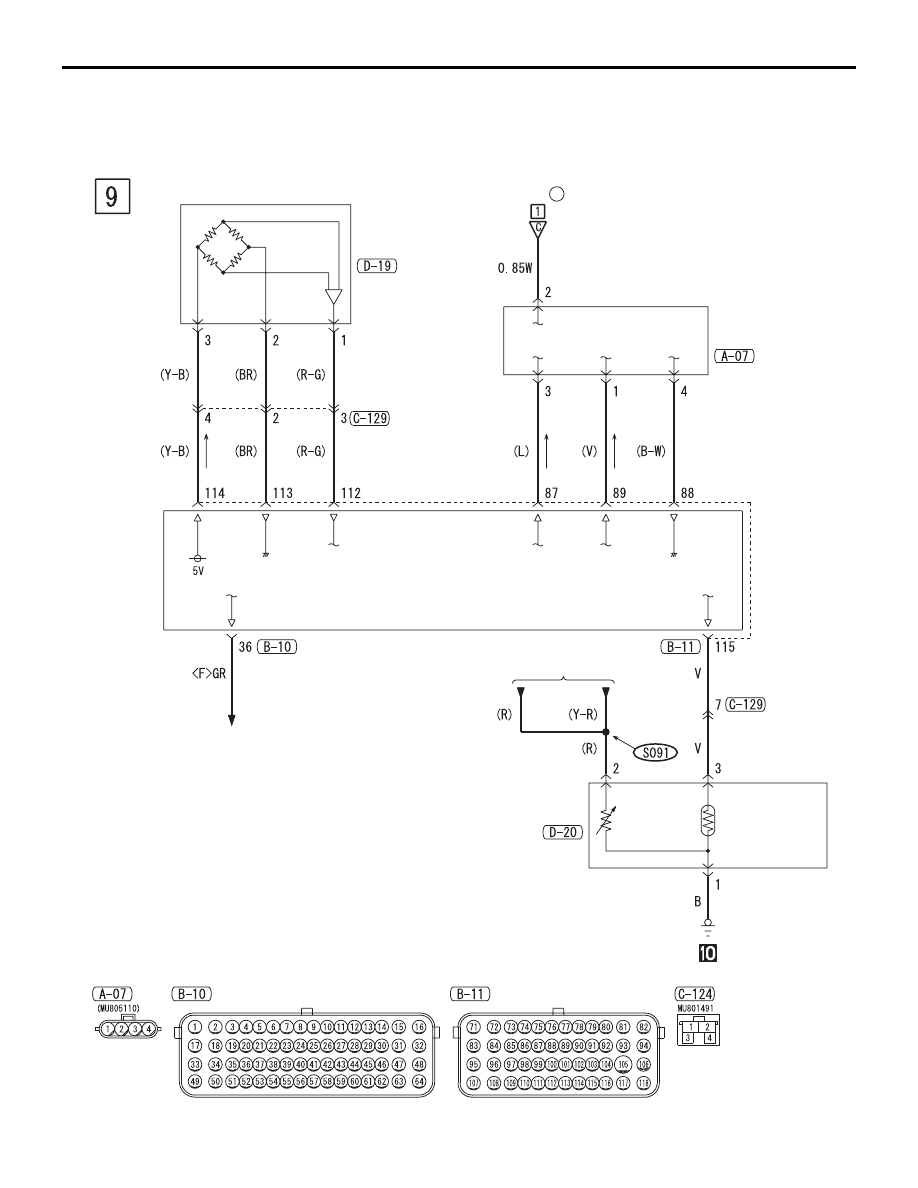

MFI SYSTEM

CIRCUIT DIAGRAMS

90-46

MFI SYSTEM (CONTINUED)

MASS
AIRFLOW
SENSOR

FUEL TANK
DIFFERNTIAL
PRESSURE
SENSOR

RELAY BOX

(FUSE     )

22

ENGINE
CONTROL
MODULE

·FUEL WARNING LIGHT
·METER AND GAUGE

OIL PRESSURE
WARNING LIGHT

FUEL
PUMP
MODULE

FUEL LEVEL
SENSOR
(MAIN)

FUEL TANK
TEMPERATURE
SENSOR

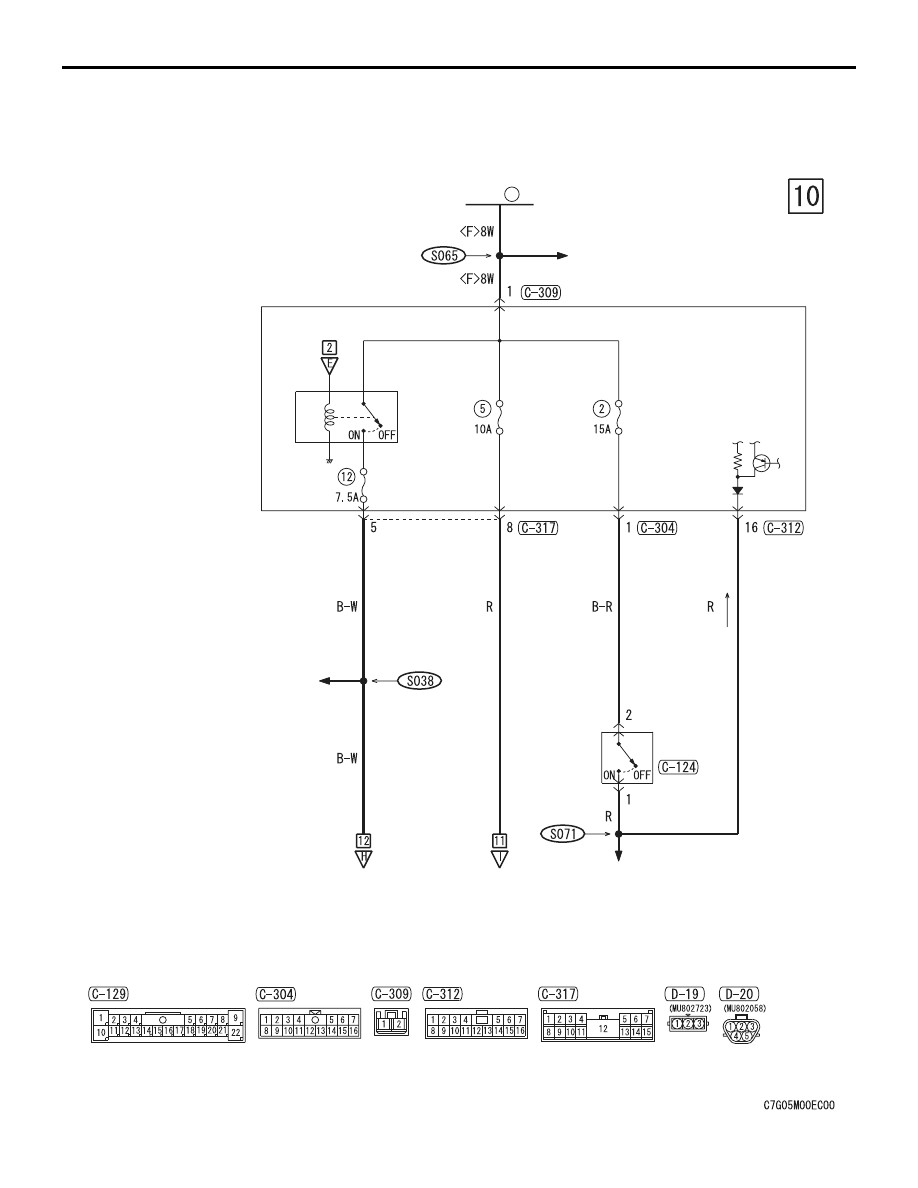

MFI SYSTEM

CIRCUIT DIAGRAMS

90-47

IGNITION
SWITCH (IG1)

IG1
RELAY

STOPLIGHT
SWITCH

ETACS-
ECU

POWER
DISTRIBUTION
SYSTEM

·SHIFT LOCK MECHANISM
·SPARE CONNECTOR
 (FOR TRAILER LIGHT)
·STOPLIGHT

FUSIBLE
LINK

34

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE

·AIR CONDITIONING SYSTEM
·ANTI-LOCK BRAKING SYSTEM (ABS)
·ANTI-LOCK BRAKING SYSTEM (ABS) AND
 ACTIVE SKID CONTROL SYSTEM (ASC)
·CENTRAL DOOR LOCKING SYSTEM
·CONTROLLER AREA NETWORK (CAN)
·DAYTIME RUNNING LIGHT
·DOME LIGHT, LUGGAGE COMPARTMENT LIGHT
 AND IGNITION KEY HOLE ILLUMINATION LIGHT
·FOG LIGHT
·GLOVE BOX LIGHT
·HEADLIGHT
·HEADLIGHT AUTOMATIC LEVELING SYSTEM
·HEATED DOOR MIRROR
·HEATED SEAT
·IGNITION KEY REMINDER TONE ALARM
·IMMOBILIZER SYSTEM
·INVECS-II 6A/T
·KEYLESS OPERATING SYSTEM (KOS)
·POWER WINDOWS
·REAR WINDOW DEFOGGER
·REAR WIPER AND WASHER
·SEAT BELT WARNING TONE ALARM
·SHIFT LOCK MECHANISM
·SUNROOF
·SUPPLEMENTAL RESTRAINT SYSTEM (SRS)
·TAILLIGHT, POSITION LIGHT, LICENSE PLATE LIGHT
 AND LIGHTING MONITOR TONE ALARM
·THEFT-ALARM SYSTEM
·TIRE PRESSURE MONITORING SYSTEM (TPMS)
·TURN-SIGNAL LIGHT AND HAZARD WARNING LIGHT
·WINDSHIELD WIPER AND WASHER

MFI SYSTEM

CIRCUIT DIAGRAMS

90-48

MFI SYSTEM (CONTINUED)

CAN DRIVE
CIRCUIT

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

ANALOG
INTERFACE
CIRCUIT

ANALOG
INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

DATA LINK
CONNECTOR

ETACS-ECU

ENGINE
CONTROL
MODULE

(FUSE     )

5

ETACS-ECU
