Mitsubishi Outlander GS45X. Manual - part 296

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITH AUDIO AMPLIFIER>

TSB Revision

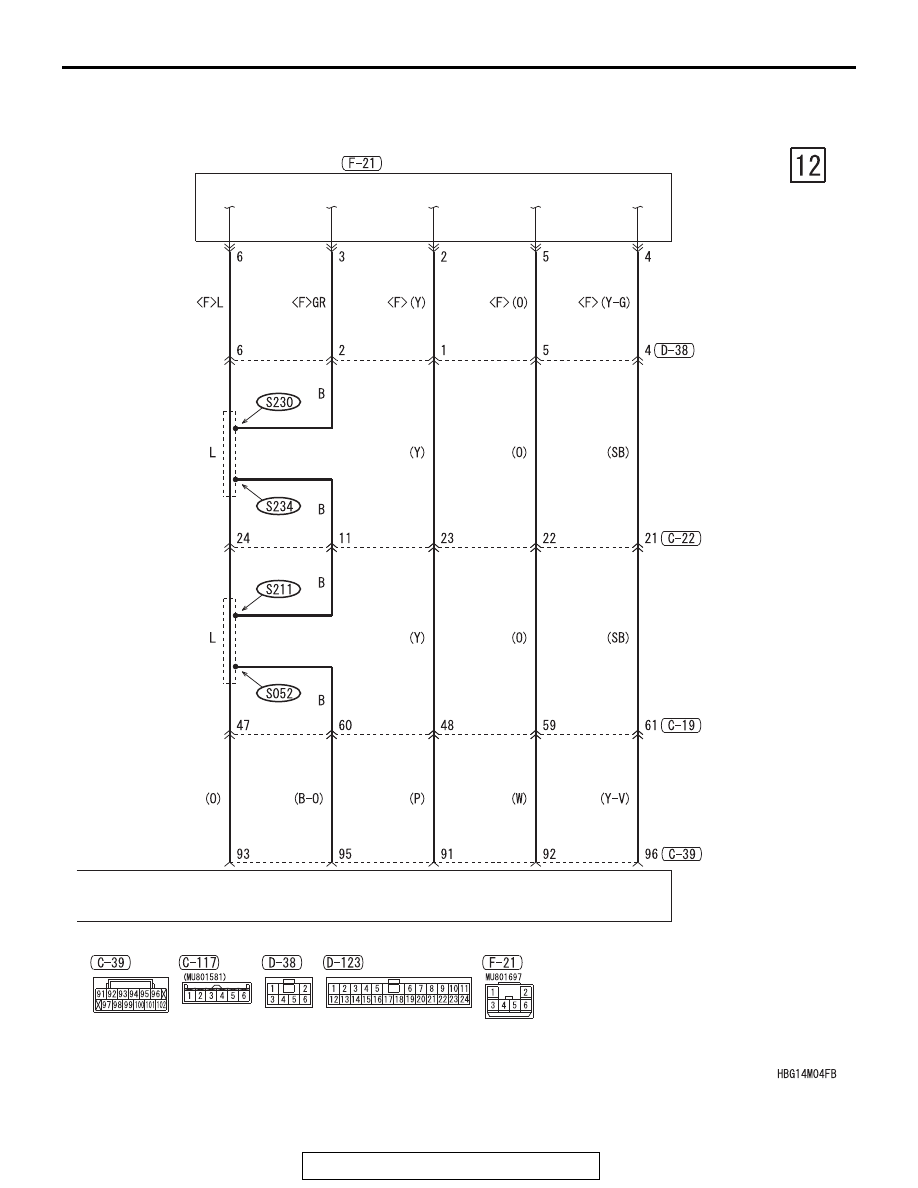

CIRCUIT DIAGRAMS

90-265

MULTIVISION DISPLAY

REAR VIEW CAMERA

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITH AUDIO AMPLIFIER>

TSB Revision

CIRCUIT DIAGRAMS

90-266

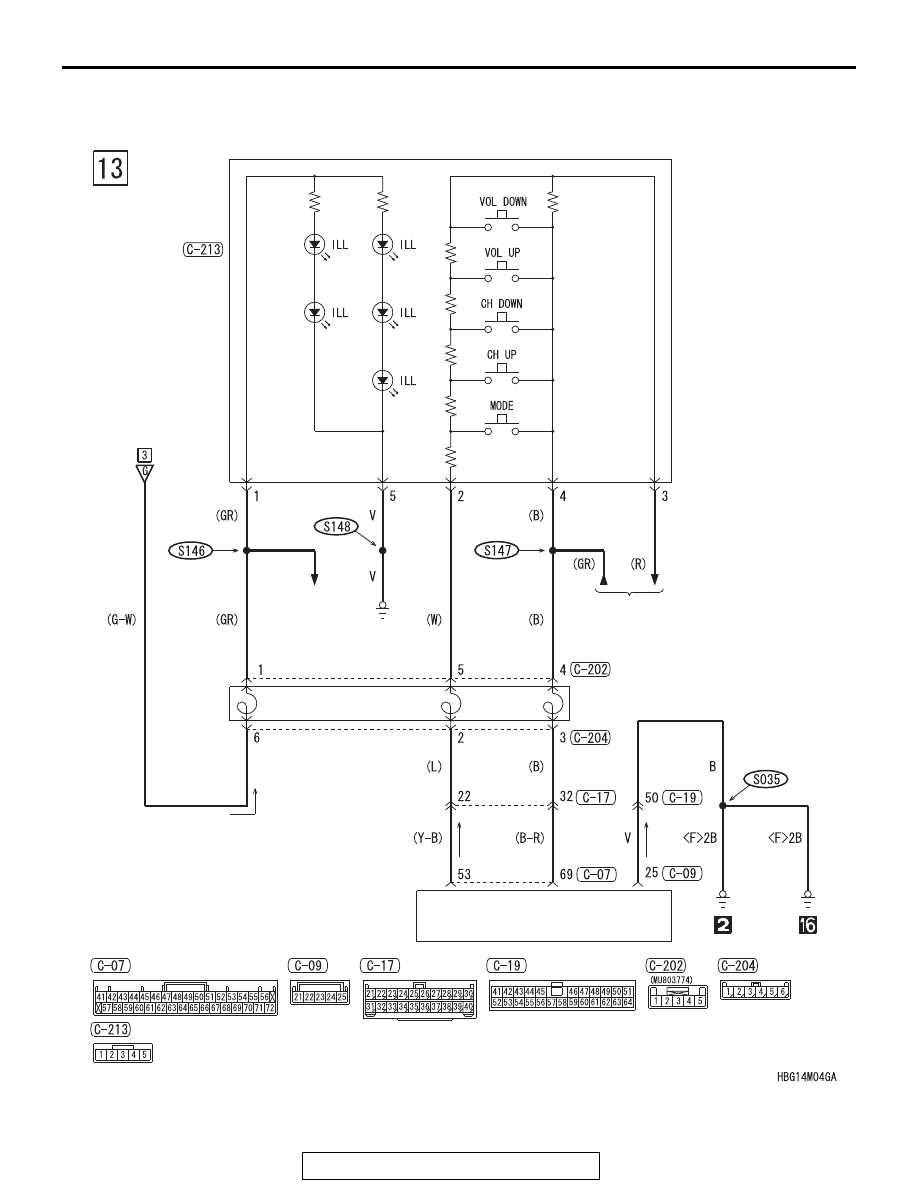

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITH AUDIO AMPLIFIER>



(CONTINUED)

MULTIVISION DISPLAY

CLOCK
SPRING

STEERING
WHEEL
AUDIO
REMOTE
CONTROL
SWITCH

COMBINATION
METER

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE
Y : YELLOW     SB : SKY BLUE     BR :BROWN     O : ORANGE     GR : GRAY
R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

·CRUISE CONTROL
 SYSTEM
·HANDS-FREE
 INTERFACE SYSTEM

HANDS-FREE
INTERFACE SYSTEM

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITH AUDIO AMPLIFIER>

TSB Revision

CIRCUIT DIAGRAMS

90-267

NOTES

UNIVERSAL SERIAL BUS (USB) BOX

TSB Revision

CIRCUIT DIAGRAMS

90-268

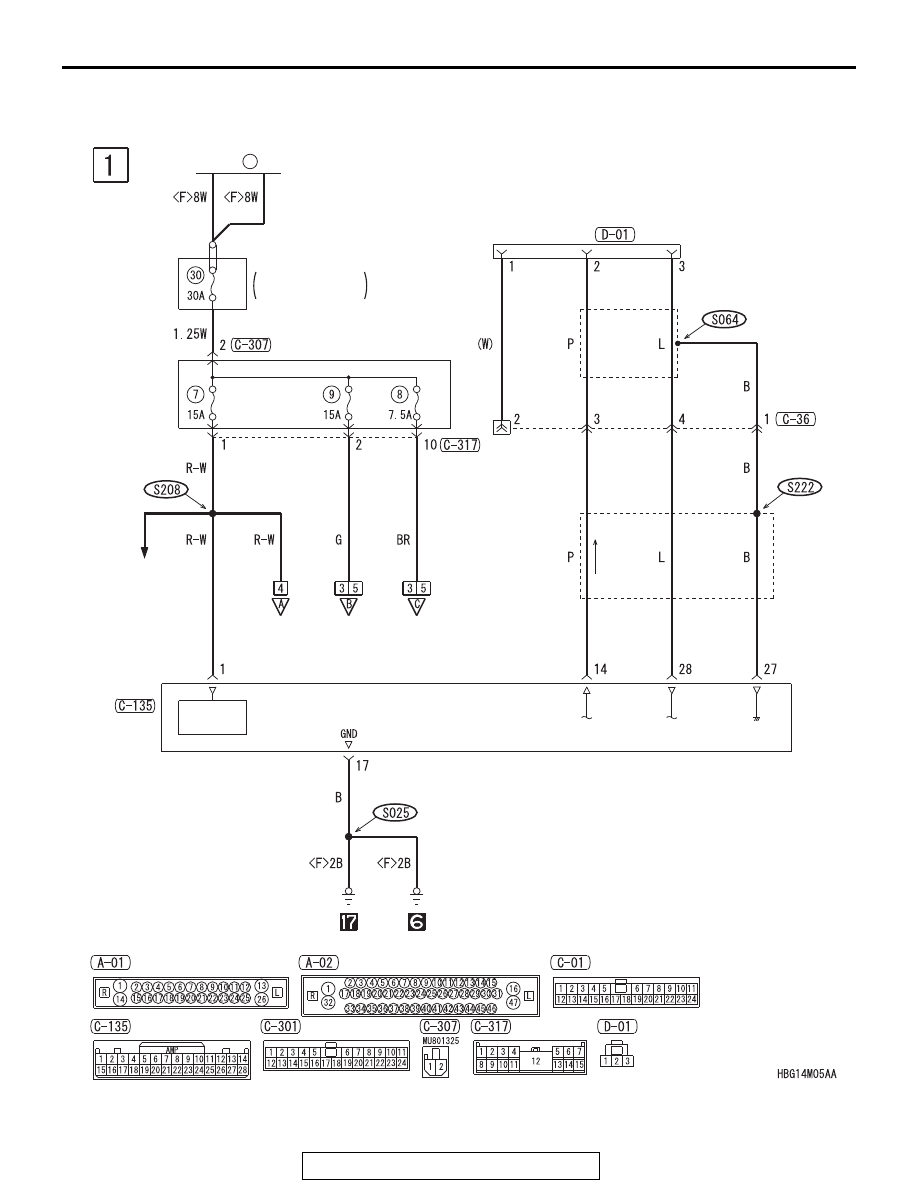

UNIVERSAL SERIAL BUS (USB) BOX

M1901035000426

36

FUSIBLE
LINK

RELAY BOX

ENGINE
COMPARTMENT

NO
CONNECTION

ETACS-
ECU

POWER
SUPPLY

USB BOX

SPARE CONNECTOR
(FOR REAR DISPLAY)
