Mitsubishi Outlander GS45X. Manual - part 277





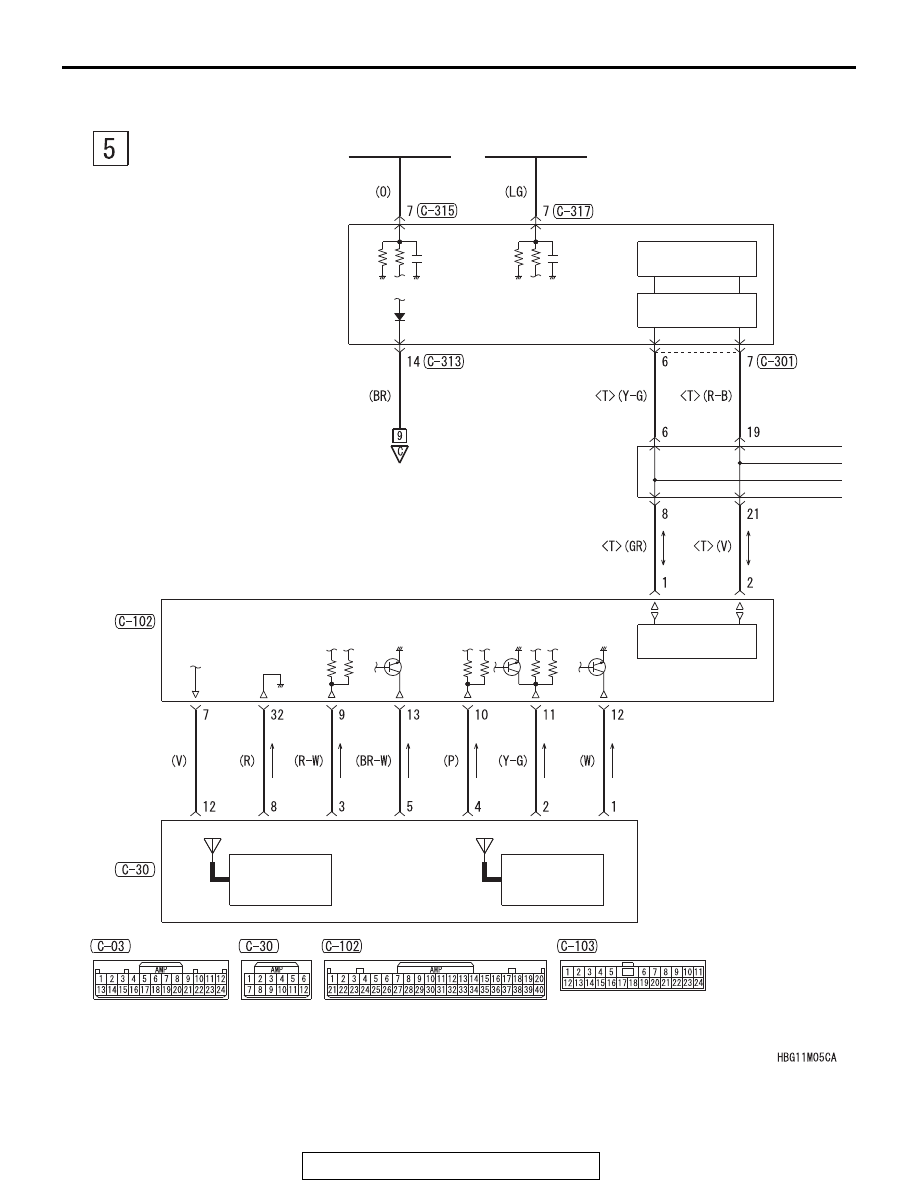

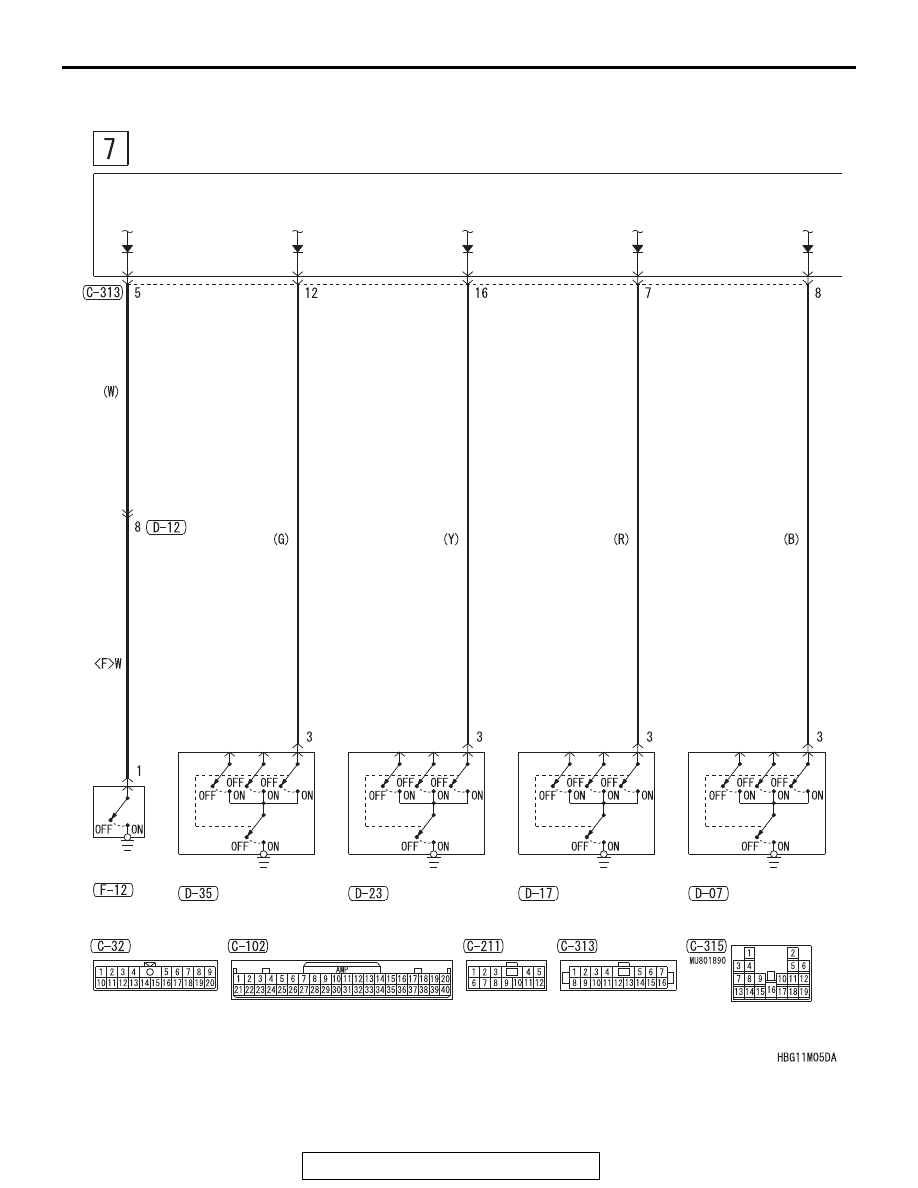

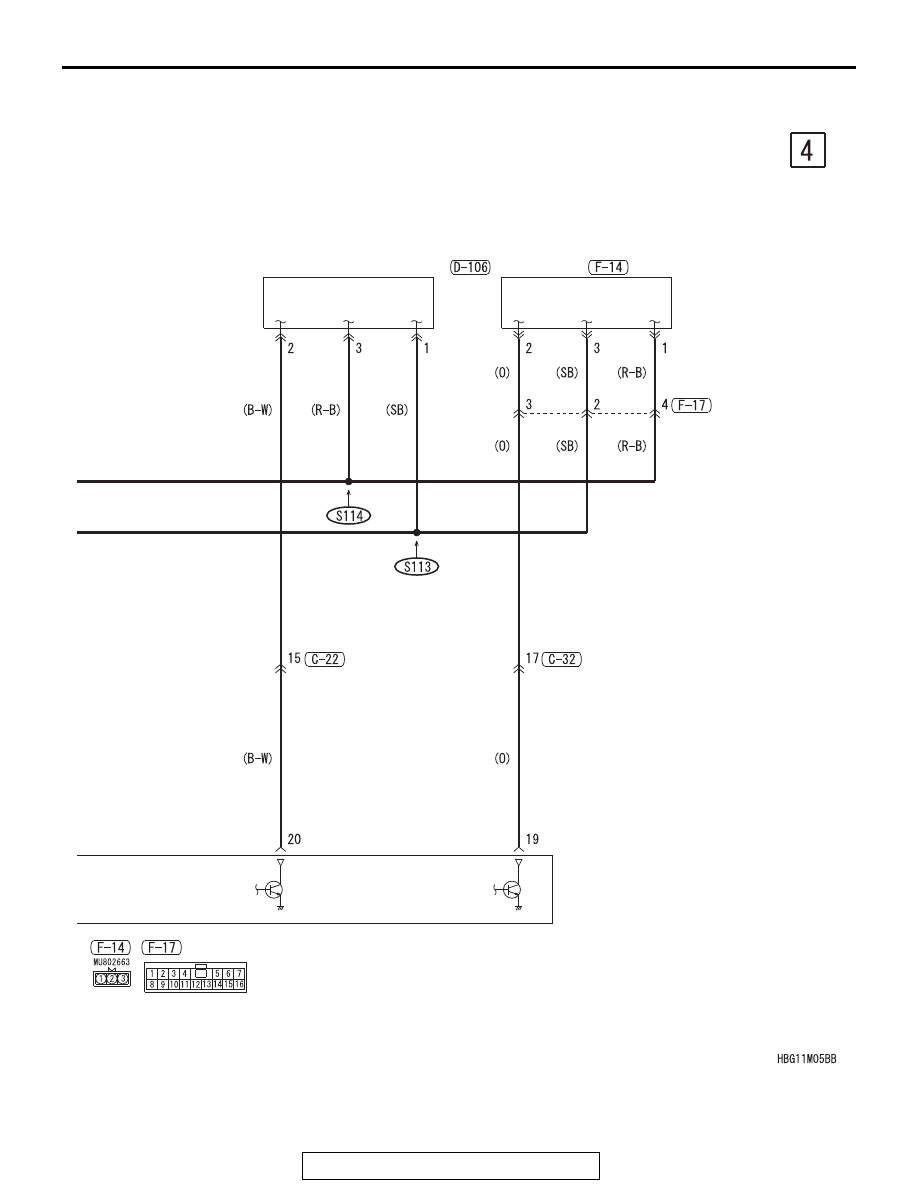

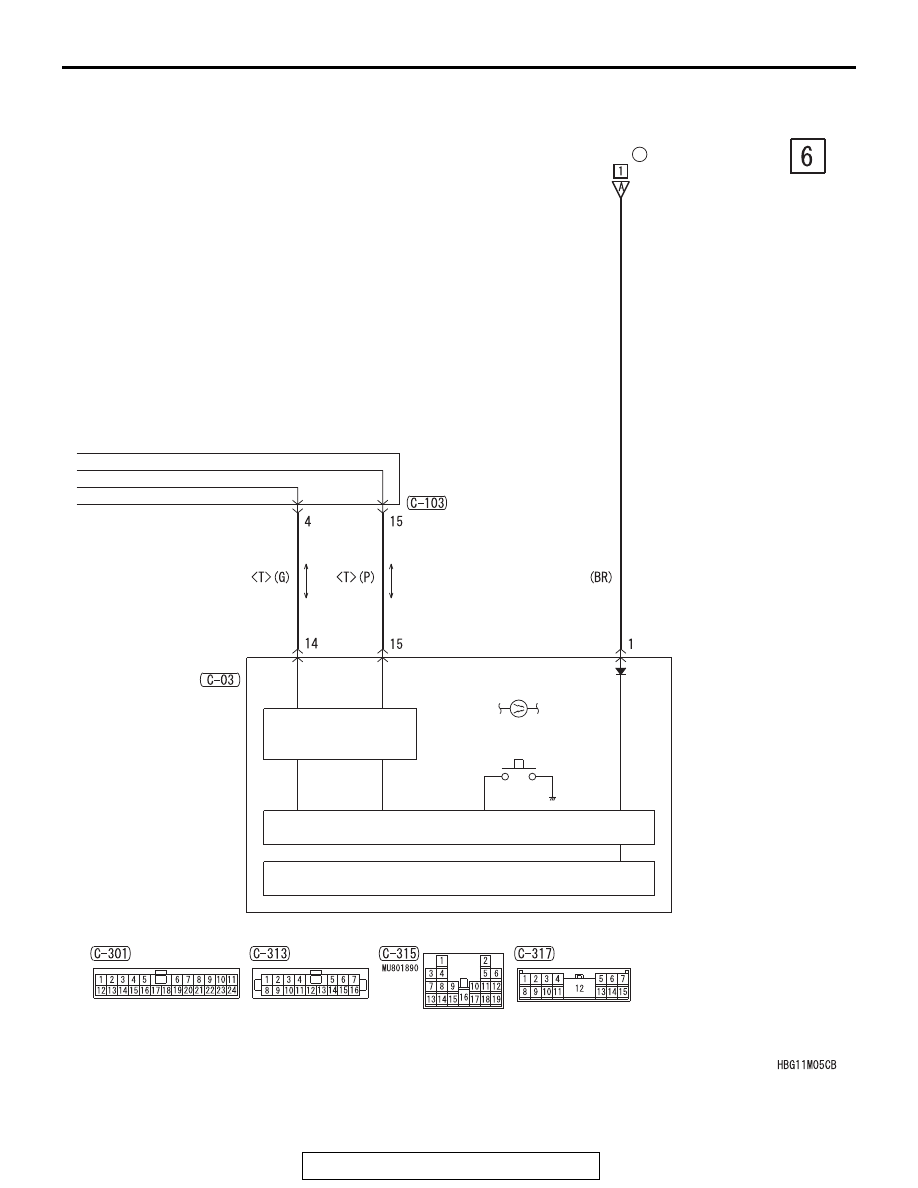

KEYLESS OPERATING SYSTEM (KOS)

TSB Revision

CIRCUIT DIAGRAMS

90-189

OUTSIDE TRANSMISSION
ANTENNA ASSEMBLY
(LIFTGATE)

INSIDE TRANSMISSION
ANTENNA ASSEMBLY
(REAR: PASSENGER'S SIDE)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

KEYLESS OPERATING SYSTEM (KOS)

TSB Revision

CIRCUIT DIAGRAMS

90-190

KEYLESS OPERATING SYSTEM (KOS) (CONTINUED)

IGNITION
SWITCH (ST)

IGNITION
SWITCH (ACC)

ETACS-
ECU

CAN DRIVE
CIRCUIT

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

KOS-ECU

RECEIVER
ANTENNA
MODULE

KEYLESS
ENTRY
RECEIVER

IGNITION
KEY RING
ANTENNA

KEYLESS OPERATING SYSTEM (KOS)

TSB Revision

CIRCUIT DIAGRAMS

90-191

JOINT
CONNECTOR
(CAN1)

CAN
TRANSCEIVER
CIRCUIT

CPU

LCD (KOS)

RHEOSTAT

TONE ALARM

COMBINATION
METER

ETACS-ECU

8

(FUSE     )

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

KEYLESS OPERATING SYSTEM (KOS)

TSB Revision

CIRCUIT DIAGRAMS

90-192

KEYLESS OPERATING SYSTEM (KOS) (CONTINUED)

FRONT
DOOR SWITCH (RH)

LIFTGATE
SWITCH

FRONT
DOOR SWITCH (LH)

REAR
DOOR SWITCH (LH)

REAR
DOOR SWITCH (RH)
