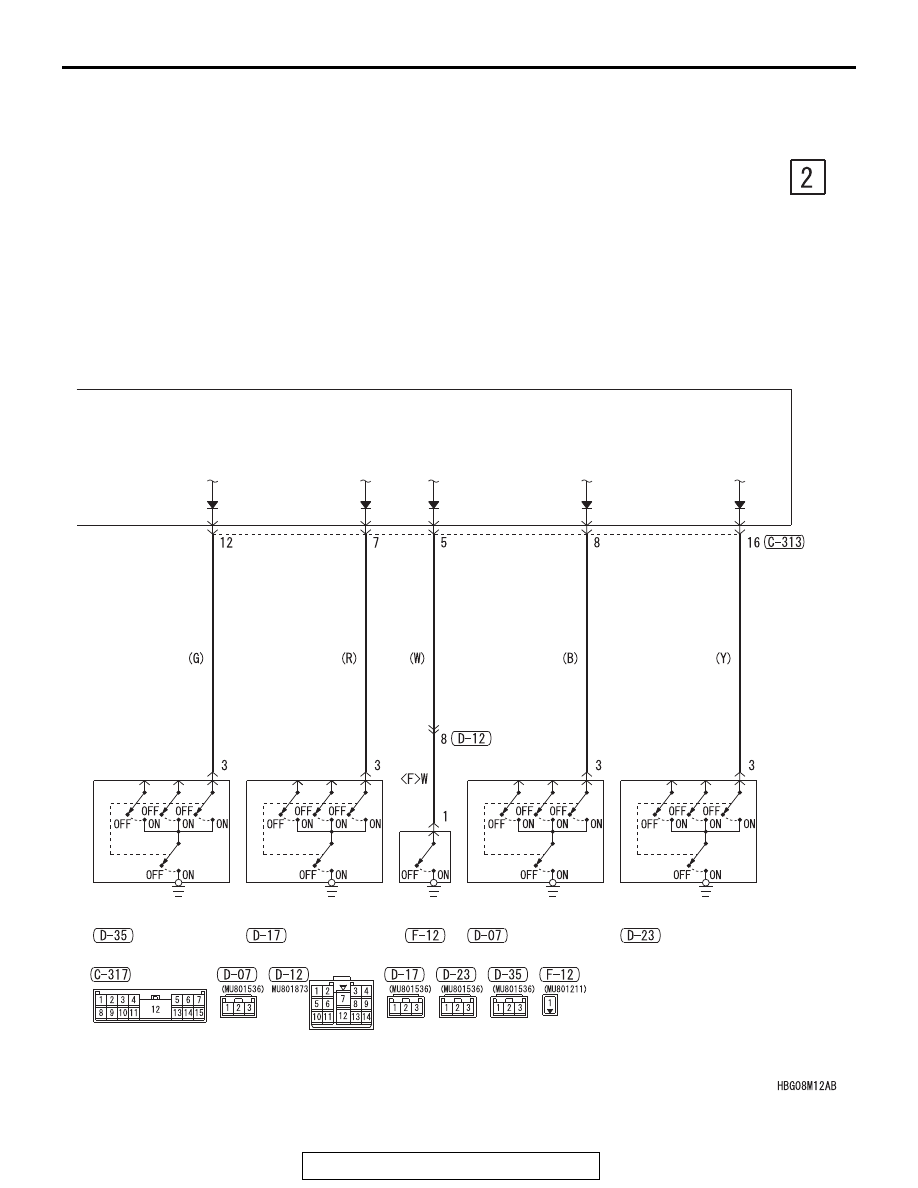

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-141

FRONT DOOR
SWITCH (LH)

FRONT DOOR
SWITCH (RH)

REAR DOOR
SWITCH (RH)

LIFTGATE
SWITCH

REAR DOOR
SWITCH (LH)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-142

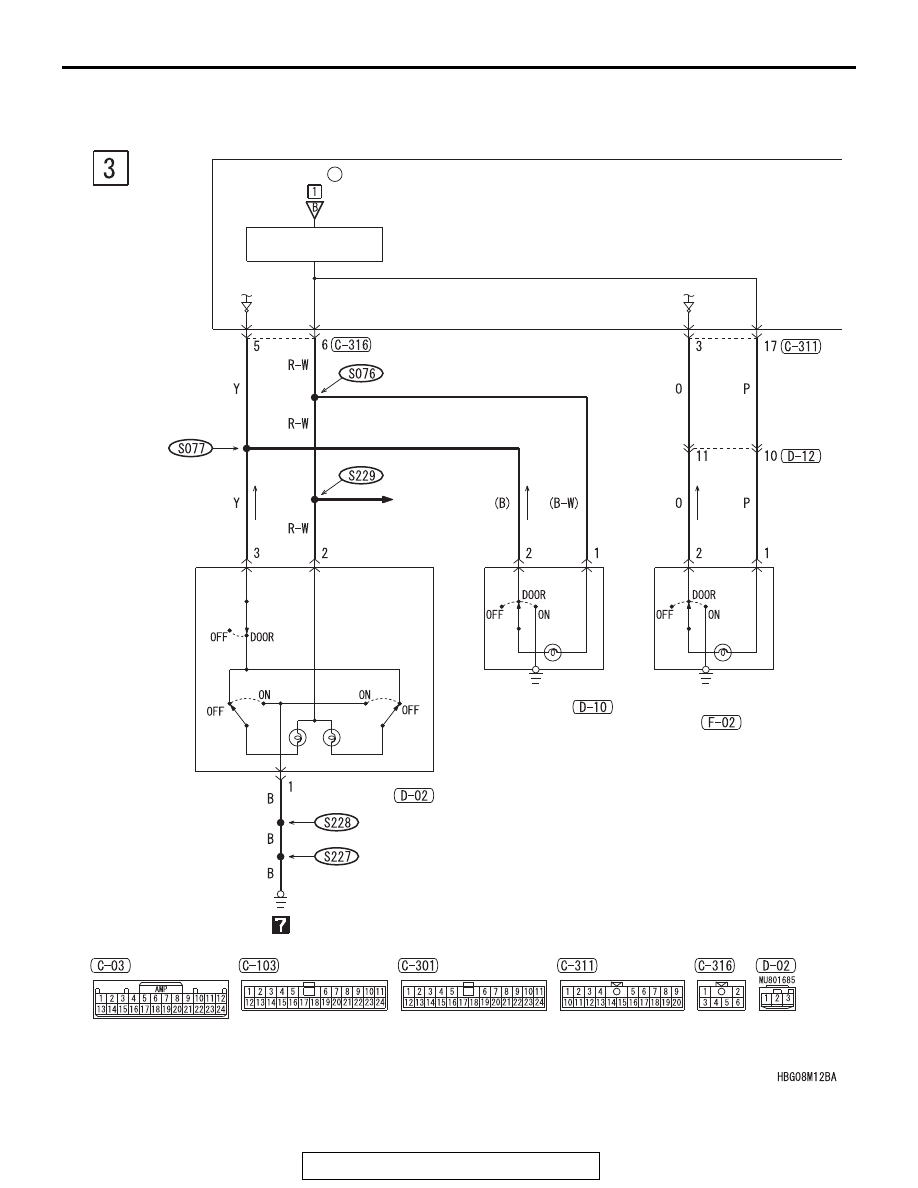

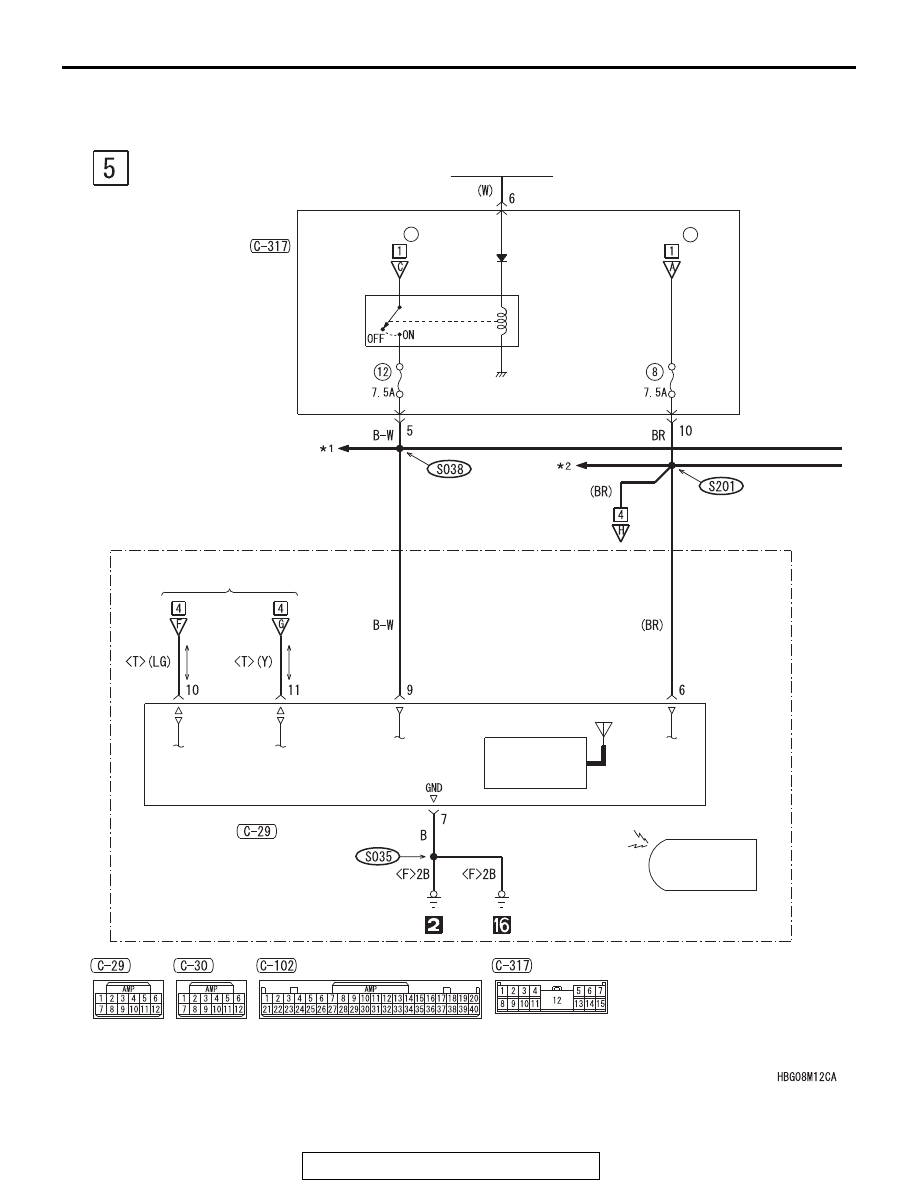

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT
(CONTINUED)

ETACS-
ECU

FRONT
DOME LIGHT

REAR
DOME LIGHT

LUGGAGE
COMPARTMENT
LIGHT

VANITY MIRROR
LIGHT

FUSE

9

INTERIOR LAMP
CONTROL CIRCUIT

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-143

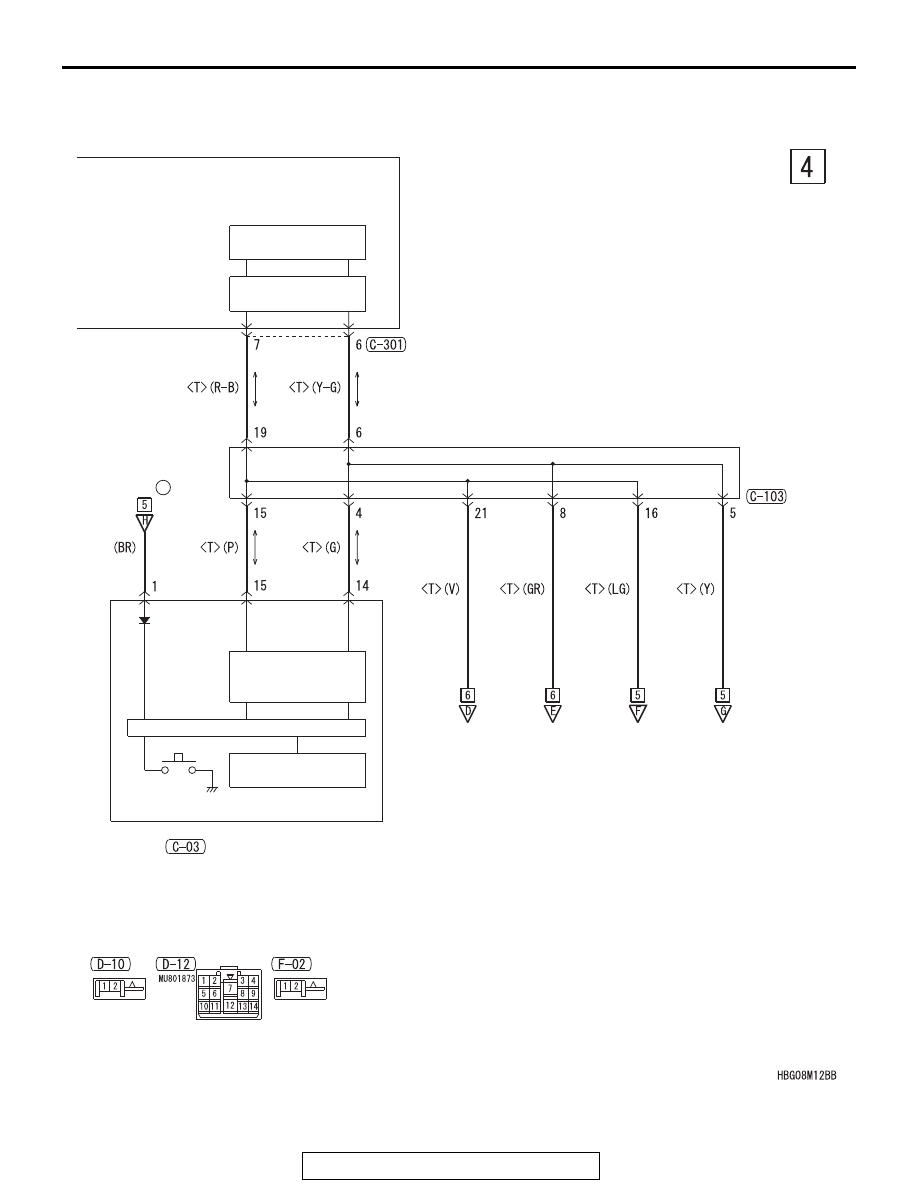

COMBINATION
METER

RHEOSTAT

CPU

CAN
TRANSCEIVER
CIRCUIT

LCD

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

(EACH DOOR)

JOINT
CONNECTOR
(CAN1)

(FUSE     )

ETACS-ECU

8

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-144

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT
(CONTINUED)

IGNITION
SWITCH (IG1)

IG1
RELAY

ETACS-
ECU

KEYLESS
ENTRY
RECEIVER

KEYLESS
ENTRY
TRANSMITTER

WIRELESS CONTROL
MODULE

<VEHICLES WITHOUT KOS>

JOINT CONNECTOR
(CAN1)

FUSIBLE
LINK

34

RELAY BOX

(FUSE     )

30
