Mitsubishi Outlander GS45X. Manual - part 1040





FLOOR CONSOLE ASSEMBLY

TSB Revision

INTERIOR

52A-9

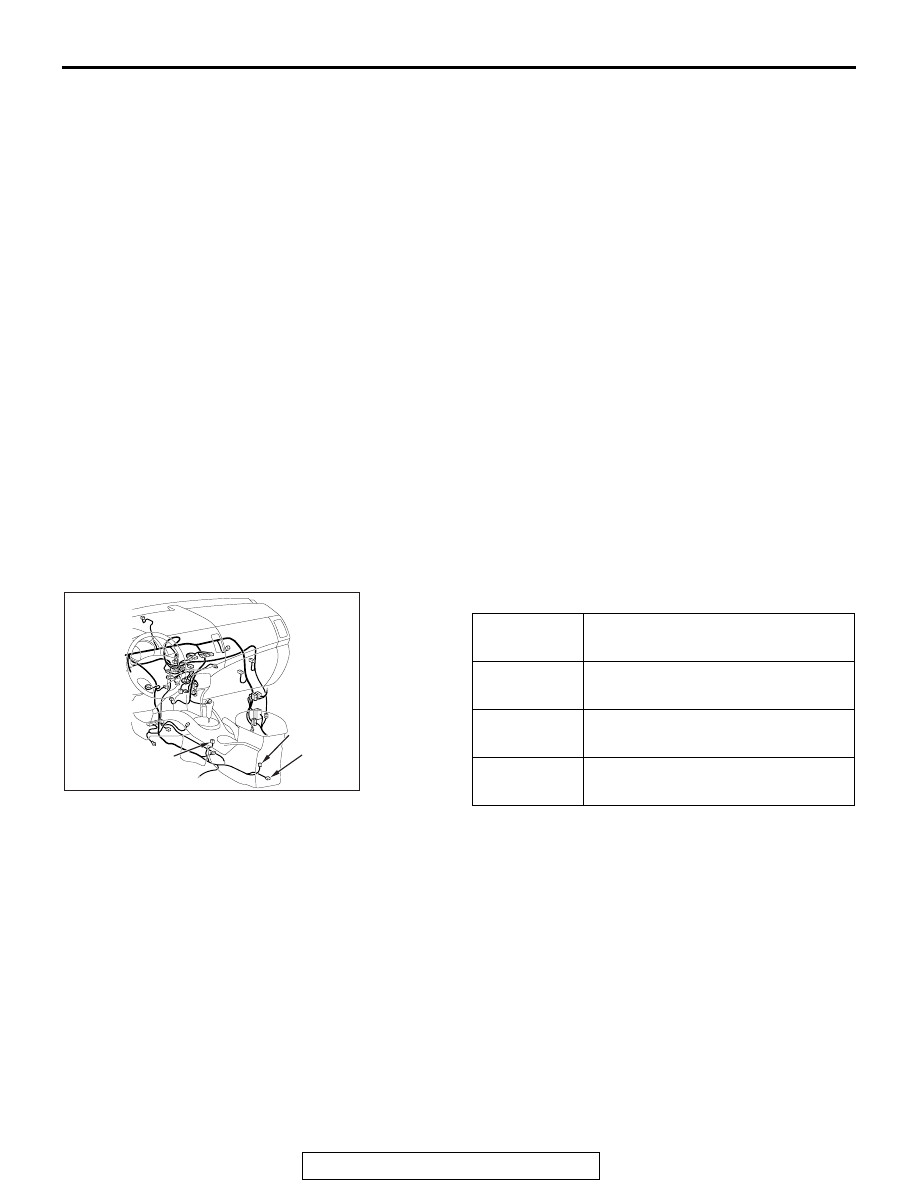

REMOVAL SERVICE POINT

.

<<A>> WIRING HARNESS CONNECTOR DISCON-
NECTION

Disconnect the following wiring harness connectors:

4.

Drive mode selector <AWD> (Refer
to GROUP 27C

− Drive mode

selector removal and installation

P.27C-96

)

5.

Armrest assembly

6.

Armrest box lever

7.

Rear floor console box lever

8.

VTR adapter assembly

9.

Rear floor console rear panel

10. Rear floor console box

USB adapter (Refer to GROUP
54A

− USB adapter removal and

installation

P.54A-634

)

11. Accessory socket
12. Cigar lighter plug
13. AC inverter socket
14. Rear floor console box bracket

<<

A

>>

Accessory socket connector

<<

A

>>

VTR adapter connector

15. Rear floor console
16. Rear floor console bracket

Removal steps (Continued)

Connector
number

Connector name

C-23 (5)

Drive mode selector switch
connector

C-116 (2)

Accessory socket connector (Rear
floor console)

C-117 (6

−

Black)

Audio and video adapter connector

AC709788AB

C-23

D-117

D-116

TRIMS

TSB Revision

INTERIOR

52A-10

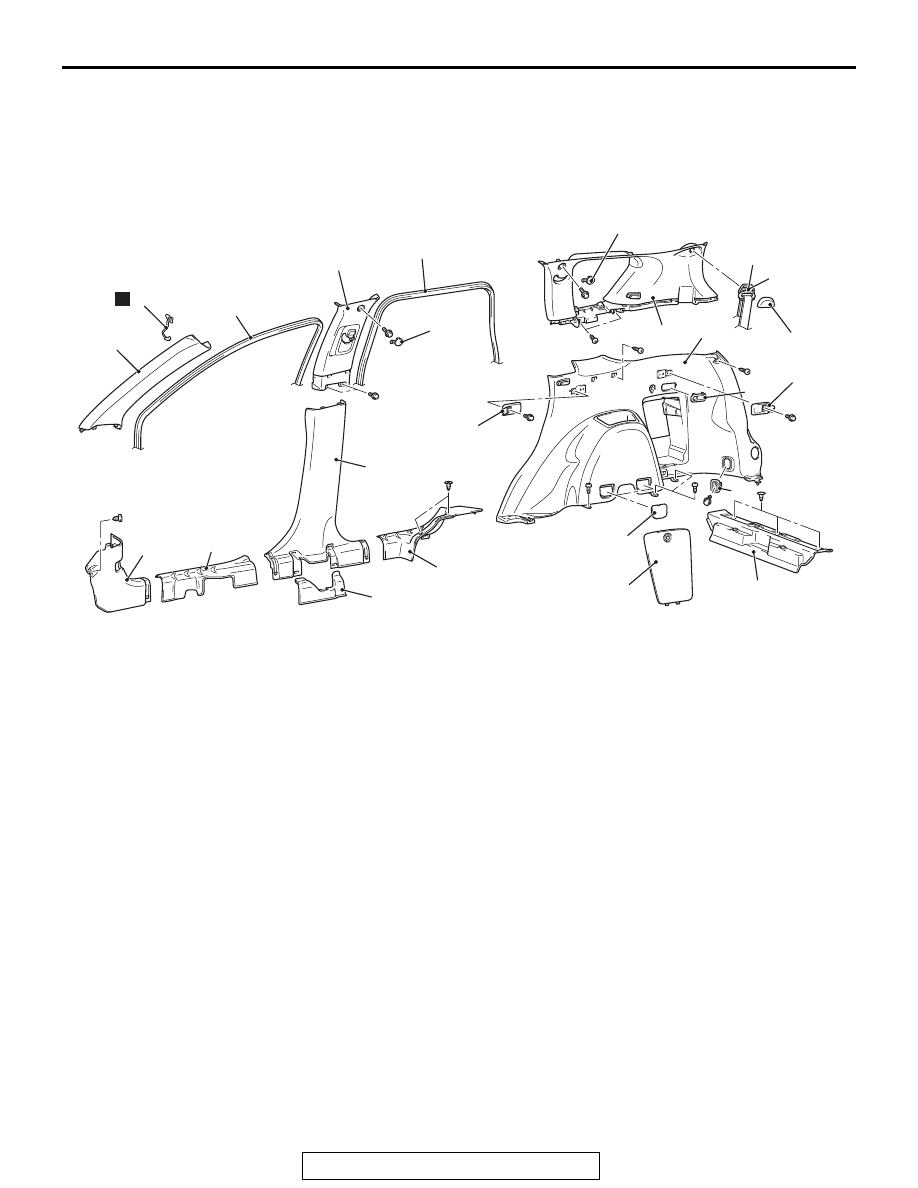

TRIMS

INTERIOR TRIM

REMOVAL AND INSTALLATION

M1521001101878

AC711974AB

9

5

6

3

2

11

4

14

22

19

20

18

44 ± 10 N·m
32 ± 6 ft-lb

1

13

12

15

10

21

8

16

17

17

N

7

Removal steps

1.

Front scuff plate

2.

Cowl side trim

3.

Rear scuff plate

4.

Front door opening trim

5.

Rear door opening trim

<<

A

>>

6.

Front pillar trim

7.

Garnish clip

8.

Center pillar trim lower cover

Seat belt pre-tensioner connector

9.

Center pillar trim, lower

10. Center pillar trim upper cap
11. Center pillar trim, upper
12. Rear end trim

Quarter trim lower and quarter
trim upper removal steps

13. Maintenance lid
14. Cargo hook assembly
15. Jack lid assembly
16. Tumble switch
17. Utility bar plug
18. Quarter trim, lower
19. Third seat belt sash guide cover
20. Third seat belt mounting bolt
21. Quarter trim upper cap
22. Quarter trim, upper

TRIMS

TSB Revision

INTERIOR

52A-11

REMOVAL SERVICE POINT

.

<<A>>FRONT PILLAR TRIM REMOVAL

1. Pull down the front pillar trim as shown in the figure.
2. Cut the clip at the cutting position shown in the figure, taking

care not to damage the other components.

3. Remove the clip remaining on the front pillar trim, taking

care not to scratch the trim.

4. Remove the clip remaining on the vehicle side by breaking it

to prevent damage to the flange of the clip mounting hole.

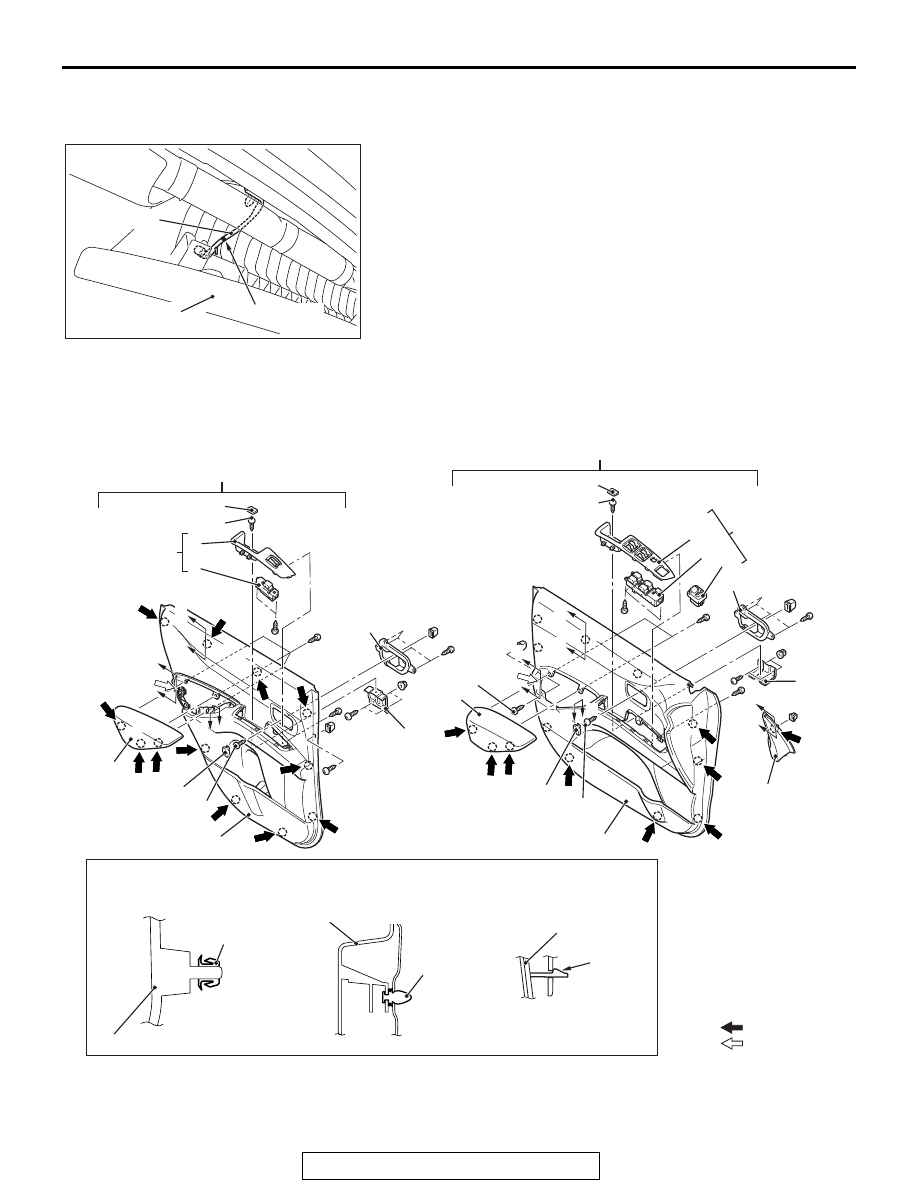

DOOR TRIM

REMOVAL AND INSTALLATION

M1521006401090

AC711116AF

Front pillar trim

Cut position

Clip

AC709544

<Front door trim>

B

B

AC

2

1

7

6

10

11

8

2

12

C

C

C

C

C

C

C

C

Claw

5

4

B

B

Section A – A

Section B – B

<Front door trim>

<Rear door trim>

12

<Front door trim>,

10

<Rear door trim>

Clip

Clip

Section C – C

10

<Front door trim>,

  8

<Rear door trim>

4

4

3

5

3

1

A

A

10

3

4

13

9

7 8

6

9

11

Note
         : Clip positions
         : Claw positions

Front door trim removal steps

Tweeter connector

>>

B

<<

1.

Front door sash trim

<<

A

>>

2.

Inside handle cover cap

<<

B

>>

3.

Door trim cap

4.

Front door trim mounting screw

Front door trim removal steps

TRIMS

TSB Revision

INTERIOR

52A-12

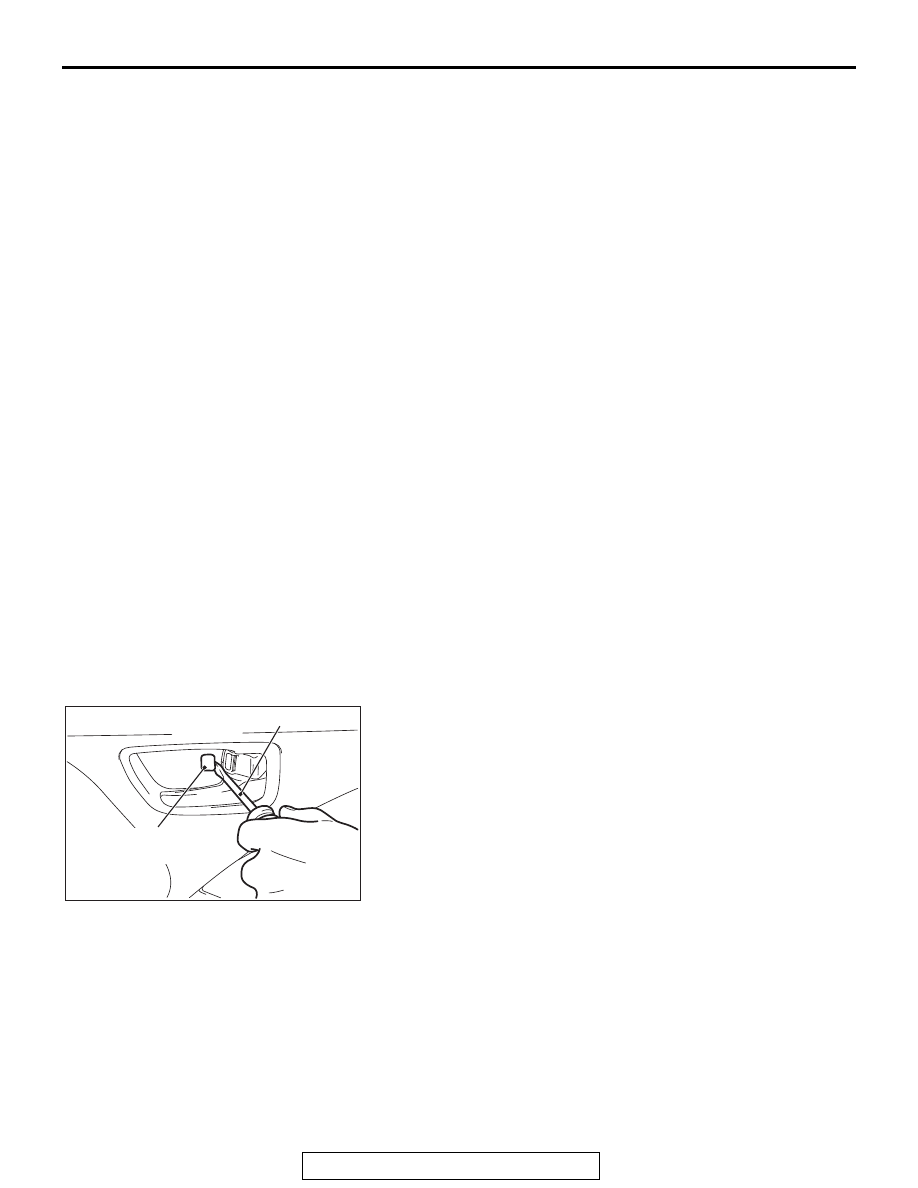

REMOVAL SERVICE POINTS

.

<<A>> INSIDE HANDLE COVER CAP REMOVAL

Insert a flat-tipped (

−) screwdriver as shown in the figure to

remove the inside handle cover cap.

.

Power window switch connector,
Remote-controlled mirror switch
connector (RH)

<<

C

>>

5.

Front door trim assembly

6.

Power window switch panel
assembly

>>

A

<<

7.

Power window switch

8.

Remote-controlled mirror switch
(RH)

9.

Power window switch panel

10. Front door armrest
11. Inside handle cover
12. Front door trim
13. Front door pull handle bracket

Rear door trim removal steps

<<

A

>>

1.

Inside handle cover cap

<<

B

>>

2.

Door trim cap

3.

Rear door trim mounting screw

Rear power window sub-switch
connector

<<

C

>>

4.

Rear door trim assembly

5.

Power window switch panel
assembly

>>

A

<<

6.

Power window switch

7.

Power window switch panel

8.

Rear door armrest

9.

Inside handle cover

10. Rear door trim

<<

A

>>

11. Rear door armrest bracket

Front door trim removal steps

AC302821

Inside handle
cover cap

AF

Flat-tipped screwdriver
